Steuern Sie 8 elektrische Verbraucher unabhängig und bequem voneinander und automatisieren Sie Schaltvorgänge!
Ihre persönliche eQ-3-Kaufberatung:

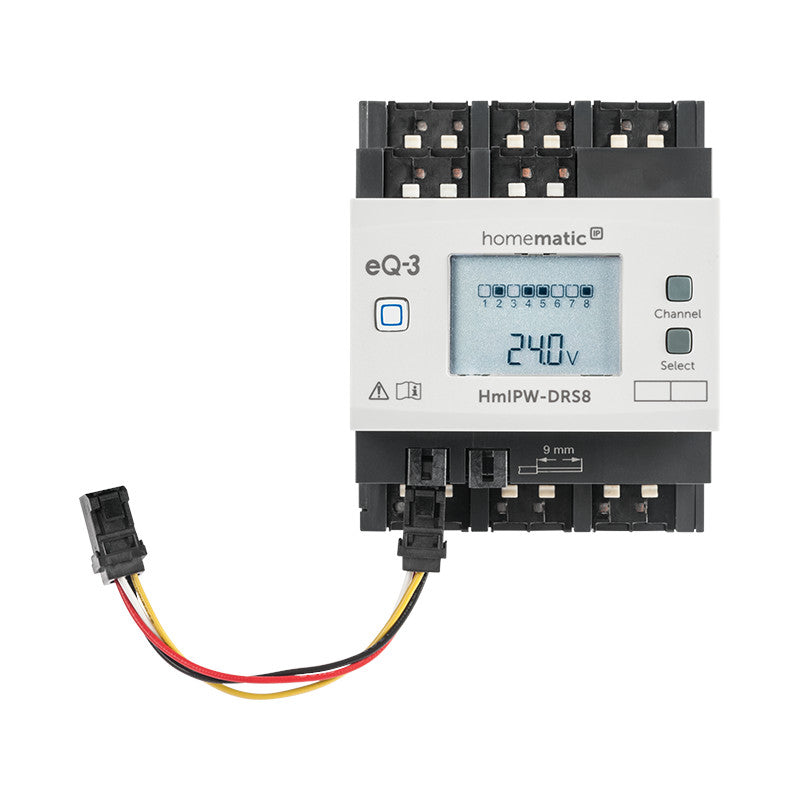

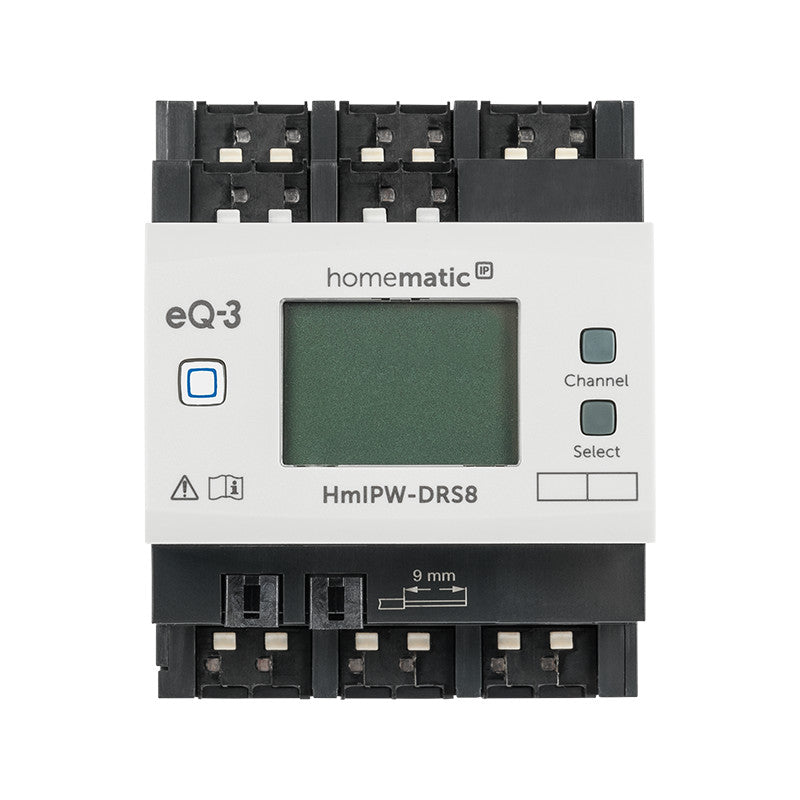

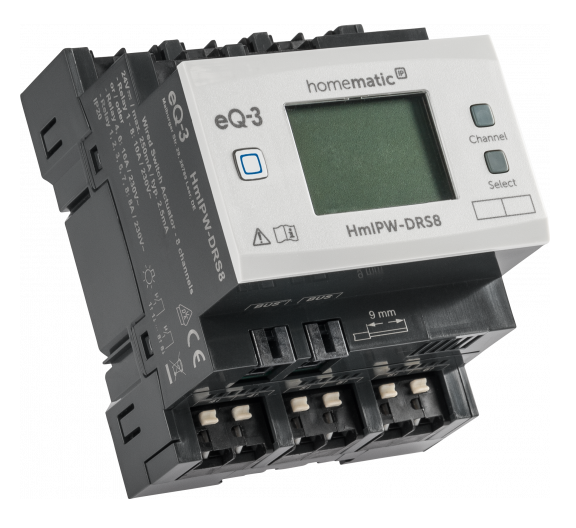

Der Homematic IP Wired Schaltaktor - 8-fach lässt sich einfach auf einer Hutschiene in einem Stromkreisverteiler montieren. Einmal installiert, schaltet er angeschlossene Verbraucher (z. B. Leuchten) über acht Kanäle ein bzw. aus. Im Homematic IP Wired System kann der Schaltaktor Lampen oder andere Beleuchtungsanlagen komfortabel per angelerntem Taster, Funk-Fernbedienung oder über die kostenlose Homematic IP Smartphone App ein- bzw. ausschalten.
Darüber hinaus haben Sie die Möglichkeit, den Schaltaktor in Verbindung mit einem Homematic IP Wandthermostaten zur Regelung der Raumtemperatur über elektrische Heizgeräte einzusetzen.
Die maximale Schaltleistung liegt dabei bei bis zu 3680 W, dies variiert je nach Belegung der Kanäle. Zwei Kanäle können mit bis zu 16 Ampere ohmscher Last belastet werden, während die restlichen sechs Kanäle, bei dieser Belegung, maximal 8 Ampere ohmsche Last schalten können. Alternativ dazu können auch alle acht Kanäle mit maximal 10 Ampere ohmscher Last pro Kanal belegt werden. Hierbei ist zu beachten, dass die maximale Schaltleistung zusätzlich von der verwendeten Lastart abhängt.
Die maximal zulässige Schaltlast in einer kurzen Übersicht:
Der Betrieb des Eingangsmoduls erfordert einen Homematic IP Wired Access Point. Die Bedienung der angeschlossenen Lampen kann bei Verwendung eines Homematic IP Wired-Eingangsmoduls mit herkömmlichen, verdrahteten Tasten durchgeführt werden. Die Kombination mit drahtlosen Homematic IP-Tastern oder Fernbedienungen ist über die Smart Home Zentrale CCU3 und zukünftig alternativ über die Cloud-Lösung mit dem Homematic IP Access Point (kostenlose App-Steuerung) möglich.

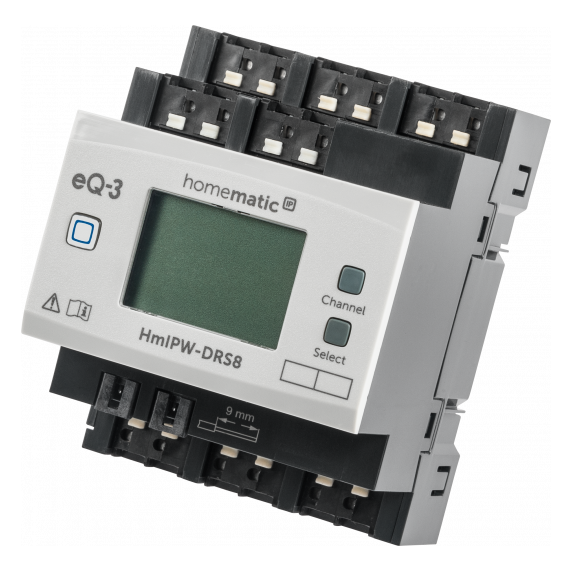

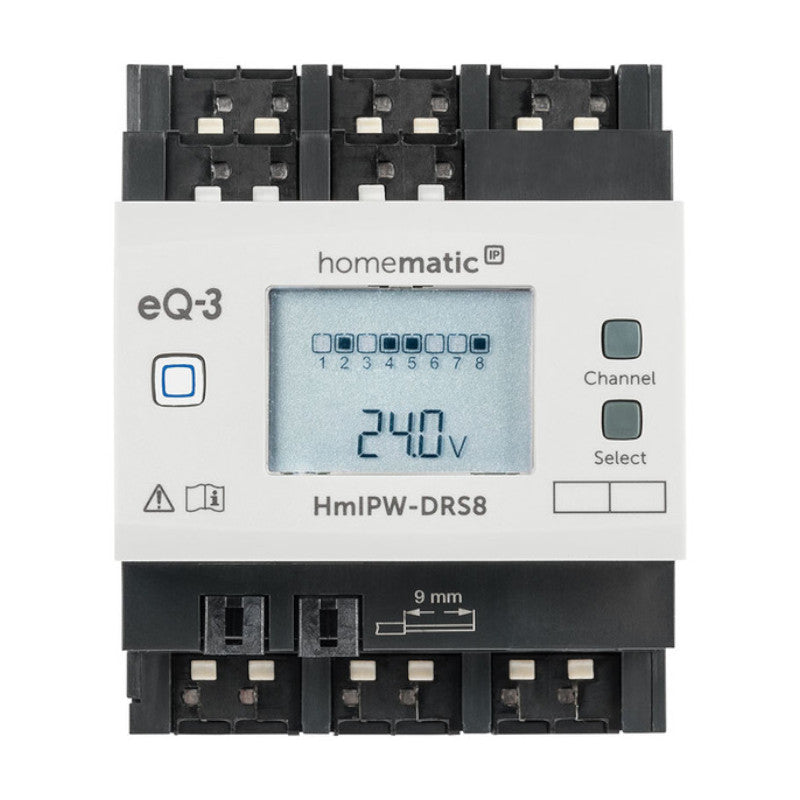

Auf der Baustelle kann die Inbetriebnahme und der Betrieb beispielsweise auch ohne Internetverbindung direkt am Gerät erfolgen. Hierfür bietet der Homematic IP Wired Schaltaktor ein großes, beleuchtetes Display und Gerätetasten.

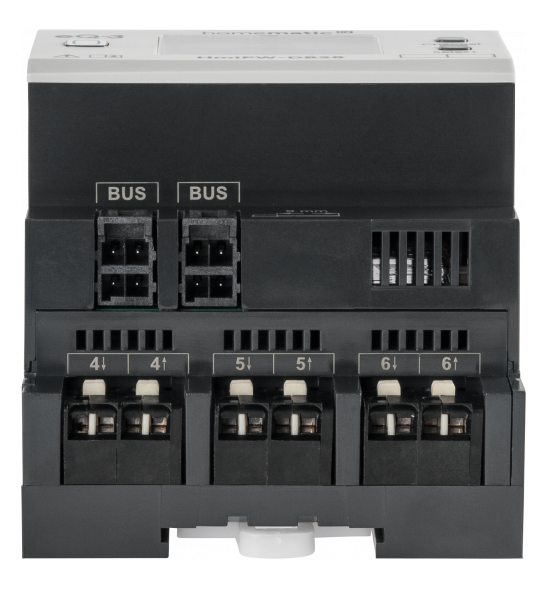

Die schraubenlose Verbindung der Buskabel erfolgt über einfach zu bedienende Federkraftklemmen und vorgefertigte Buskabel mit MOLEX Ultra-Fit-Steckverbindern. Der Standby-Stromverbrauch des Homematic IP Wired Schaltaktors ist mit 60 Milliwatt sehr niedrig.
Neben der Sicherheitszertifizierung vom VDE geht die Firma eQ-3 auch beim Datenschutz keine Kompromisse ein: Der gesamte Betrieb von Homematic IP Wired - egal, ob mit Cloud und App oder Smart-Home-Zentrale - erfordert keine Eingabe von persönlichen Daten. Das System arbeitet wie auch Homematic IP komplett anonym und respektiert Ihre Privatsphäre in beispielhafter Weise.
Mit der Steuererleichterung nach § 35c EStG besteht nun für Sie als Kunde die Möglichkeit, die Investitionskosten zu reduzieren. Zusätzlich unterstützt Sie das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) und die Kreditanstalt für Wiederaufbau (KfW) dabei, mit einer zinsgünstigen Kreditvergabe für Gesamtsanierungsmaßnahmen oder Direktzuschüssen. Weitere Informationen hierzu finden Sie im Downloadbereich
Achtung: Nicht kompatibel mit CCU2.
| Abmessung | (B x H x T) 72 x 90 x 69 mm (4 TE) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Ja |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| General_Breite | 72 mm |
| Lieferzeit | Anfrage** |
| DIN EN | 1856-1 zugelassen |
| Display | Ja |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4047976516773 |
| Elektrischer Anschluss | Installation: auf Tragschiene (Hutschiene, DIN-Rail) gemäß EN 60715 | Leitungsart und -querschnitt: starre und flexible Leitung, 1,5-2,5 mm² |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| General_Höhe | 90 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Laststrom Ausgang | Relais: Schließer, µ-Kontakt bistabil | Strombelastbarkeit (Gerät) ∑ 80 A |
| Leistungsaufnahme Ruhebetrieb | 60 mW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 10 bar |
| Art der Montage | sonstiges |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | 250 mA max./2,5 mA typ. |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 69 mm |
| Umgebungstemperatur | - 5 bis + 40 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 122 x 112 x 97 mm |
| Versorgungsspannung | 24 V DC, 5%, SELV |
| Bedienung Vor-Ort | Ja |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,27 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
