Homematic IP Wired Schaltaktor - 4-fach | eQ-3 | HmIPW-DRS4
Steuern Sie 4 elektrische Verbraucher unabhängig und bequem voneinander und automatisieren Sie Schaltvorgänge!
oder
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung
Homematic IP Wired Schaltaktor - 4-fach - ""universeller Schaltaktor"" | eQ-3 | HmIPW-DRS4

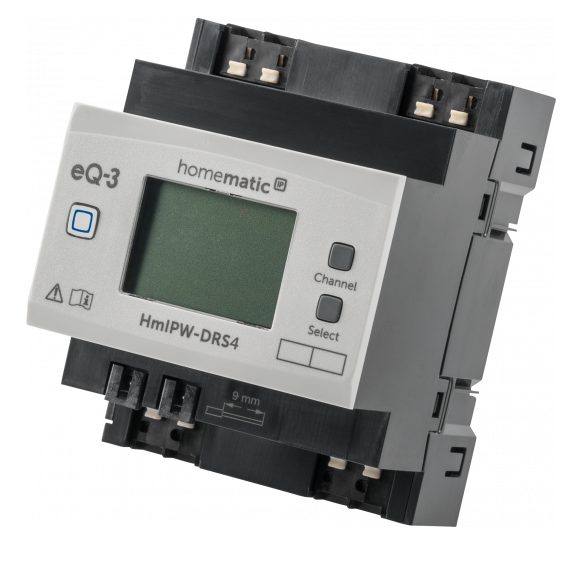

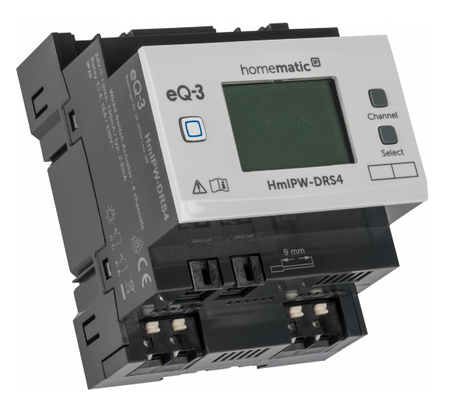

Der Homematic IP Wired Schaltaktor - 4-fach lässt sich einfach auf einer Hutschiene in einem Stromkreisverteiler montieren. Einmal installiert, schaltet er angeschlossene Verbraucher (z. B. Leuchten) über vier Kanäle ein bzw. aus. Im Homematic IP Wired System kann der Schaltaktor Lampen oder andere Beleuchtungsanlagen komfortabel per angelerntem Taster, Funk-Fernbedienung oder über die kostenlose Homematic IP Smartphone App ein- bzw. ausschalten.
Der Homematic IP Wired Schaltaktor ist vielfältig einsetzbar
Darüber hinaus haben Sie die Möglichkeit, den Schaltaktor in Verbindung mit einem Homematic IP Wandthermostaten zur Regelung der Raumtemperatur über elektrische Heizgeräte einzusetzen.
Die maximale Schaltleistung beträgt bis zu 3680 Watt pro Kanal und kann je nach Lastart variieren. Während das Relais z. B. beim Anschluss von Glühlampen oder HV-Halogenlampen mit 1500 W läuft, reduziert sich der Wert für Lampen mit eingebautem Vorschaltgerät (LEDs / Kompaktleuchtstofflampen) auf 200 W. Neben Leuchtmitteln können beispielsweise auch elektrische Radiatoren und andere elektrische Heizungsanlagen mit ohmscher Last über den Wired Schaltaktor geschaltet werden. Die Relais können jeweils mit 8 A belastet werden.
Die maximal zulässige Schaltlast in einer kurzen Übersicht:
Der Betrieb des Schaltaktors 4-fach erfordert einen Homematic IP Wired Access Point. Die Bedienung der angeschlossenen Lampen kann bei Verwendung eines Homematic IP Wired-Eingangsmoduls mit herkömmlichen, verdrahteten Tasten durchgeführt werden. Die Kombination mit drahtlosen Homematic IP-Tastern oder Fernbedienungen ist über die Smart Home Zentrale CCU3 und alternativ über die Cloud-Lösung mit dem Homematic IP Access Point (kostenlose App-Steuerung) möglich.
Manuelle Bedienung des Homematic IP Wired Schaltaktor 4-fach

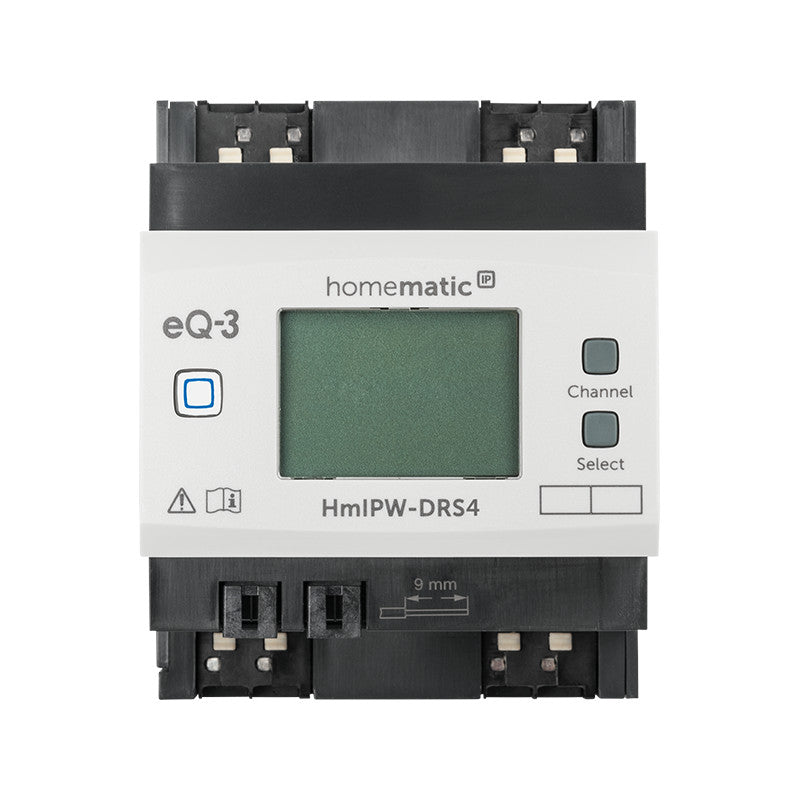

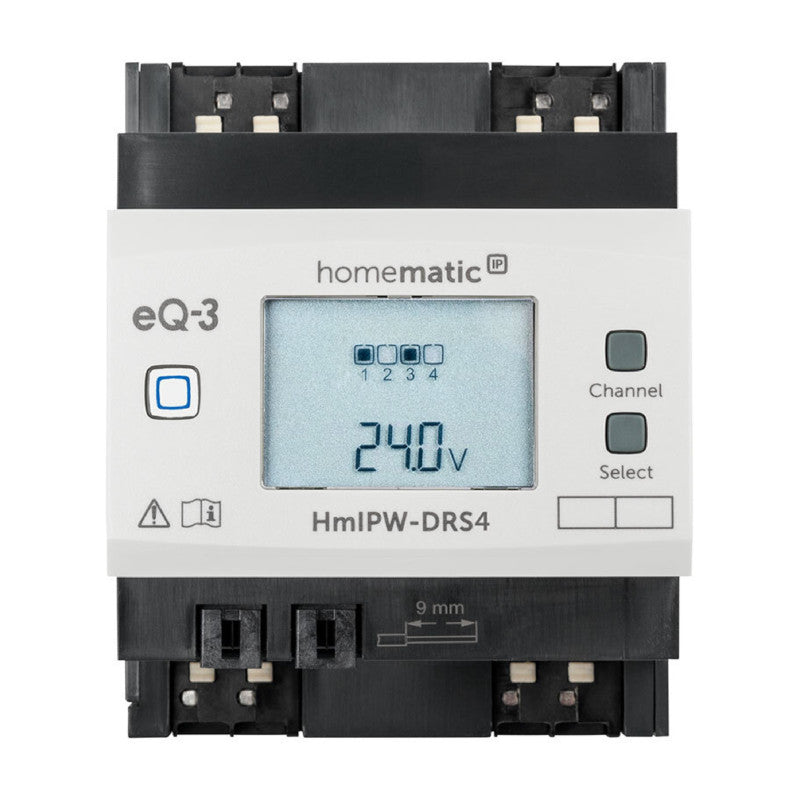

Auf der Baustelle kann die Inbetriebnahme und der Betrieb beispielsweise auch ohne Internetverbindung direkt am Gerät erfolgen. Hierfür bietet der Homematic IP Wired Schaltaktor ein großes, beleuchtetes Display und Gerätetasten.

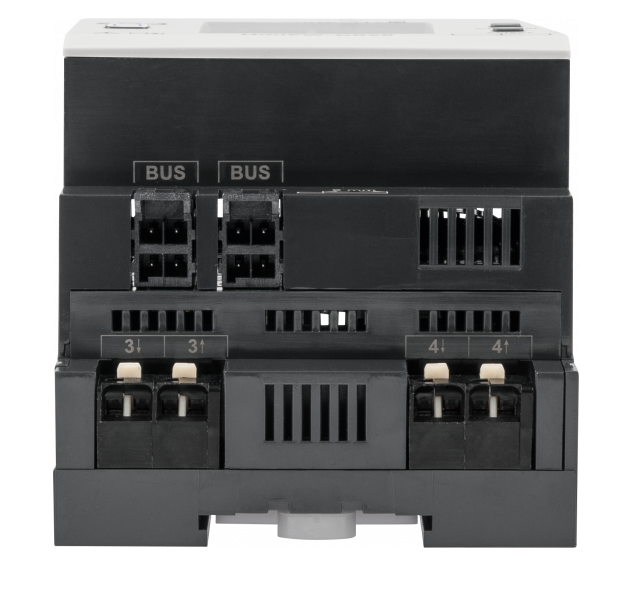

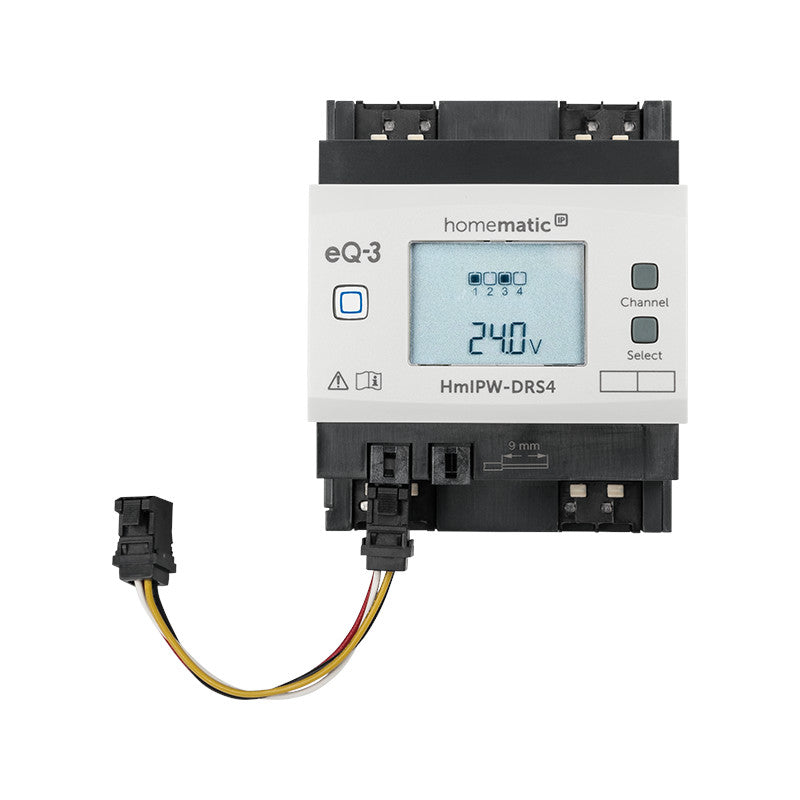

Die schraubenlose Verbindung der Buskabel erfolgt über einfach zu bedienende Federkraftklemmen und vorgefertigte Buskabel mit MOLEX Ultra-Fit-Steckverbindern. Der Standby-Stromverbrauch des Homematic IP Wired Schaltaktors ist mit 60 Milliwatt sehr niedrig.
Zertifizierte Sicherheit und Datenschutz
Neben der Sicherheitszertifizierung vom VDE geht die Firma eQ-3 auch beim Datenschutz keine Kompromisse ein: Der gesamte Betrieb von Homematic IP Wired - egal, ob mit Cloud und App oder Smart-Home-Zentrale - erfordert keine Eingabe von persönlichen Daten. Das System arbeitet wie auch Homematic IP komplett anonym und respektiert Ihre Privatsphäre in beispielhafter Weise.
Smarte Förderung mit Homematic IP
Mit der Steuererleichterung nach § 35c EStG besteht nun für Sie als Kunde die Möglichkeit, die Investitionskosten zu reduzieren. Zusätzlich unterstützt Sie das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) und die Kreditanstalt für Wiederaufbau (KfW) dabei, mit einer zinsgünstigen Kreditvergabe für Gesamtsanierungsmaßnahmen oder Direktzuschüssen. Weitere Informationen hierzu finden Sie im Downloadbereich
Produkteigenschaften im Überblick:
- schaltet angeschlossene Verbraucher (z. B. Leuchten) über 4 unabhängige Kanäle ein bzw. aus (je Kanal ein Schließer, bistabil, Gesamtbelastbarkeit bis 64 A)
- 4 x maximale Anschlussleistung: 3.680 W
- ermöglicht eine flexible Steuerung angeschlossener Verbraucher über konventionelle, drahtgebundene Taster oder Homematic IP Funk-Taster und Funk-Fernbedienungen
- Astrofunktion und Zeitprofile sind pro Kanal einstellbar und werden ausfallsicher direkt im Gerät hinterlegt
- einfache Bedienbarkeit und Inbetriebnahme direkt am Gerät durch integriertes, beleuchtetes LC-Display
- einfache Montage und Verdrahtung durch DIN-Tragschienen-Montage (TS35, Montagebreite 4TE) und Federkraft-Klemmenanschluss für starre und flexible Leitung, Steckverbinder für den Busanschluss, schraubenlose Verdrahtung
- Sprachsteuerung mit Amazon Alexa und Google Assistant möglich (bei Nutzung mit der Homematic IP App)
- für den Betrieb ist ein Homematic IP Wired Access Point und die Smart Home Zentrale CCU3 notwendig
- bei Verwendung einer CCU3 können Homematic IP Wired und Funkkomponenten direkt gemeinsam in einem System betrieben werden
- bei Verwendung der Homematic IP App ist für den gemeinsamen Betrieb zusätzlich der Homematic IP Access Point (Funk) nötig
- VDE zertifiziert
- staatliche Förderung möglich
Im Lieferumfang enthalten sind:
- 1 x Homematic IP Wired Schaltaktor - 4-fach - HmIPW-DRS4
- 1 x Bus-Verbindungskabel
- 1 x Bus-Blindstopfen
- 1 x Bedienungsanleitung in DE und EN
Achtung: Nicht kompatibel mit CCU2.
Mehr Informationen
| Abmessung | (B x H x T) 72 x 90 x 69 mm (4 TE) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Ja |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| General_Breite | 72 mm |
| EU verantw. Person | vertrieb@eq-3.de |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Display | Ja |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4047976524198 |
| Elektrischer Anschluss | Installation: auf Tragschiene (Hutschiene, DIN-Rail) gemäß EN 60715 | Leitungsart und -querschnitt: starre und flexible Leitung, 1,5-2,5 mm² |
| Farbe | lichtgrau/anthrazit |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| GPSR-Anschrift | Maiburger Str. 29, 26789 Leer |
| GPSR-Mail | vertrieb@eq-3.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | eQ-3 AG |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 90 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Laststrom Ausgang | Relais: Schließer, µ-Kontakt bistabil | Strombelastbarkeit (Gerät) ∑ 64 A |
| Leistungsaufnahme Ruhebetrieb | 60 mW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 10 bar |
| Art der Montage | sonstiges |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | 130 mA max./2,5 mA typ. |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 69 mm |
| Umgebungstemperatur | - 5 bis + 40 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 122 x 112 x 97 mm |
| Versorgungsspannung | 24 V DC, 5%, SELV |
| Bedienung Vor-Ort | Ja |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,2 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
