Das Unterputz I/O Modul ist ein universell einsetzbarer Problemlöser für die Installationssteuerung.
oder
Ihre persönliche KlimaWorld-Kaufberatung:
Sie möchten alle Lichter und Rollläden in Ihr Wired Smart-Home-System einbinden? Das bedeutet viele, viele Kabel, die zentral in den Elektro-Schaltschrank führen. Oder? Nein! Für weniger Kabelsalat in der Wand installieren Sie das Wired IO Modul Unterputz.

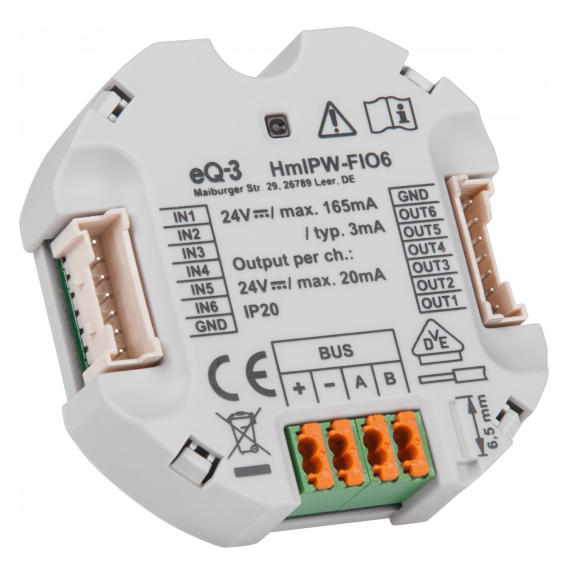

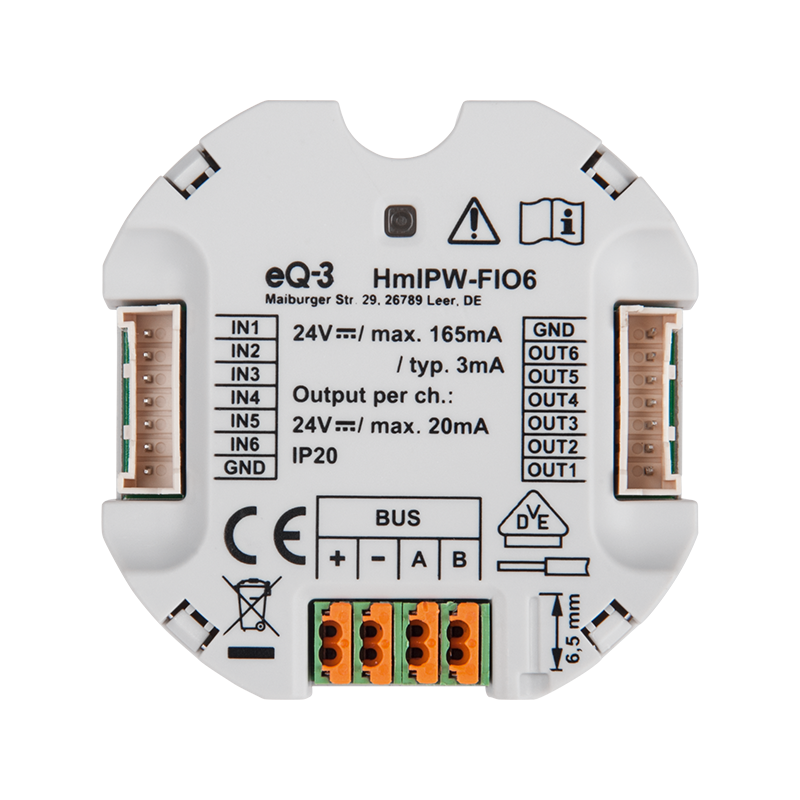

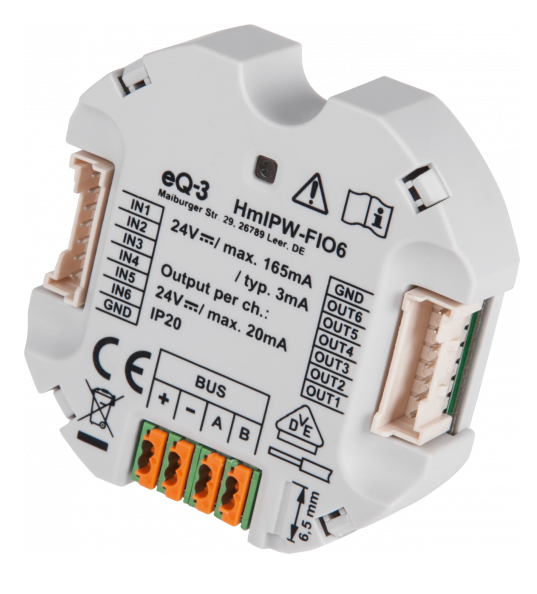

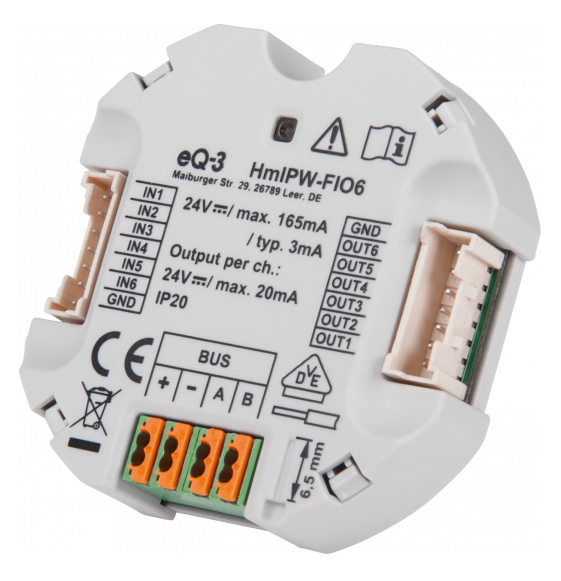

Das 6-fach Homematic IP Wired IO-Modul verfügt über 6 Eingänge für Taster, Schalter und Kontakte sowie 6 digitale Ausgänge zum direkten Anschluss von Signal-LEDs (z. B. Statusanzeige) und verbindet diese per Bus mit dem Homematic IP Smart-Home-System.
Die unabhängig voneinander verwendbaren Eingänge ermöglichen somit beispielsweise die Integration von verdrahteten Lichtschaltern, Fensterkontakten, Klingeltastern und vielem mehr.
Im Homematic IP Wired System kann das IO Modul Lampen oder andere Beleuchtungsanlagen bequem per Schalt- oder Dimmaktor schalten bzw. dimmen. Über Jalousieaktoren können darüber hinaus Rollläden, Jalousien oder Markisen gesteuert werden. Die Ausgänge des Moduls können genutzt werden, um Signal-LEDs anzusteuern. Zusätzlich haben Sie die Möglichkeit, einzelne Eingänge als Sensor-Eingänge zu konfigurieren, um z. B. Öffner- oder Schließerkontakte zu überwachen.

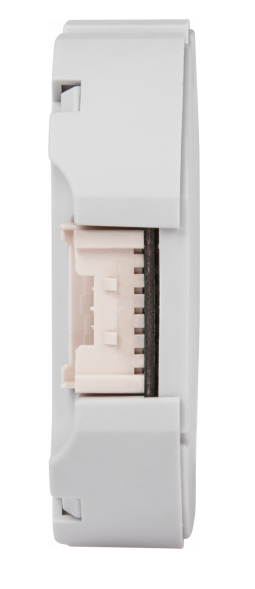

Die schraubenlose Verbindung der Buskabel erfolgt durch einfach zu bedienende Federkraftklemmen. Die Ein- und Ausgänge werden über vorkonfektionierte Stecker mit der Anlage verbunden und bequem in das Unterputzmodul eingesteckt.
Der Standby-Stromverbrauch des Homematic IP Wired IO-Moduls beträgt nur 0,06 Watt. Eine optionale Korrosionsschutzfunktion verhindert die Korrosion von Netzspannungsschaltern und -tastern, indem die Kontakte elektrisch leitfähig gehalten werden.
Der Betrieb des IO-Moduls erfordert einen Homematic IP Wired Access Point. Die Installation und Bedienung kann lokal über die Zentraleinheit CCU3 und alternativ über die Cloud-Lösung mit dem Homematic IP Access Point (kostenlose App-Steuerung) erfolgen.
Neben der Sicherheitszertifizierung vom VDE geht die Firma eQ-3 auch beim Datenschutz keine Kompromisse ein: Der gesamte Betrieb von Homematic IP Wired - egal, ob mit Cloud und App oder Smart-Home-Zentrale - erfordert keine Eingabe von persönlichen Daten. Das System arbeitet wie auch Homematic IP komplett anonym und respektiert Ihre Privatsphäre in beispielhafter Weise.
Smarte Förderung mit Homematic IPMit der Steuererleichterung nach § 35c EStG besteht nun für Sie als Kunde die Möglichkeit, die Investitionskosten zu reduzieren. Zusätzlich unterstützt Sie das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) und die Kreditanstalt für Wiederaufbau (KfW) dabei, mit einer zinsgünstigen Kreditvergabe für Gesamtsanierungsmaßnahmen oder Direktzuschüssen. Weitere Informationen hierzu finden Sie im Downloadbereich.
Hinweis: Die Installation darf nur in handelsüblichen Schalterdosen (Gerätedosen) gemäß DIN 49073-1 oder Aufputzdosen gemäß DIN 60670-1 (z. B. Abox 025 oder Abox 040) erfolgen. Kabelgebundene Wired Version!
Achtung: Nicht kompatibel mit CCU2.
| Abmessung | (Ø x H) 57 x 14 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Ja |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| EU verantw. Person | vertrieb@eq-3.de |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 57 mm |
| EAN | 4047976524822 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | Leitungsart und -querschnitt für den Busanschluss: starre Leitung, 0,12-0,5 mm² |
| GPSR-Anschrift | Maiburger Str. 29, 26789 Leer |
| GPSR-Mail | vertrieb@eq-3.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | eQ-3 AG |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 14 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungsaufnahme Ruhebetrieb | 60 mW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 10 bar |
| Art der Montage | Unterputz |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | 150 mA max. / 2,5 mA typ. |
| Design | sonstige |
| Farbe | weiss |
| Umgebungstemperatur | - 5 bis + 40 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 122 x 93 x 36 mm |
| Versorgungsspannung | 24 V DC, 5%, SELV |
| Bedienung Vor-Ort | Ja |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,2 kg |
