Steuern Sie bis zu 3 Lichtkanäle unabhängig voneinander. Lichtsteuerung via Wired die Spaß macht.
Ihre persönliche eQ-3-Kaufberatung:

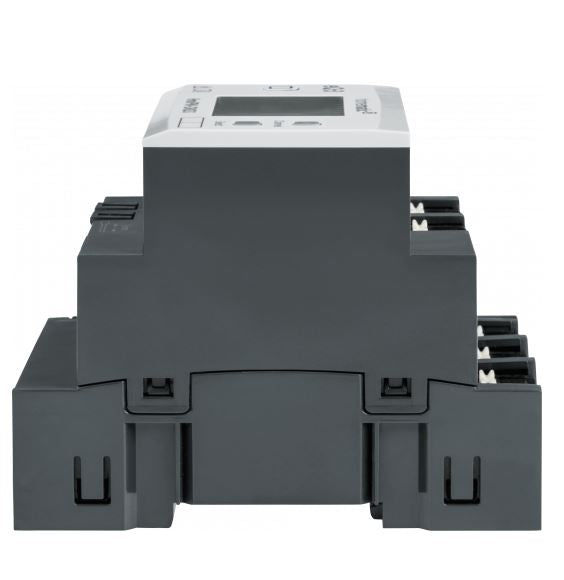

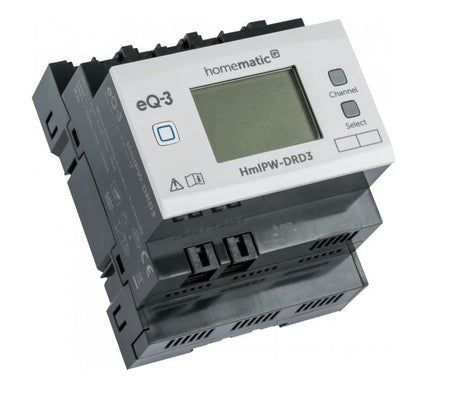

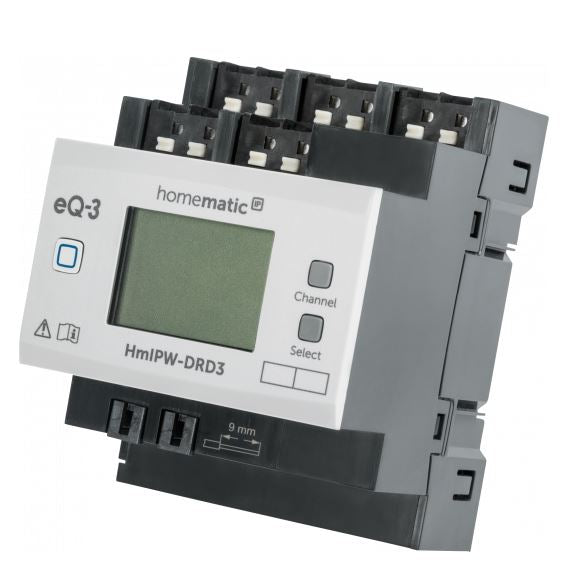

Der Homematic IP Wired Dimmaktor - 3-fach kann einfach auf einer Hutschiene in einem Stromkreisverteiler montieren. Einmal installiert, dimmt er angeschlossene Verbraucher (Leuchten) über drei unabhängige Kanäle oder schaltet sie ein bzw. aus. Im Homematic IP Wired System kann der Dimmaktor Lampen oder andere Beleuchtungssystem bequem per angelerntem Taster, Funk-Fernbedienung oder über die kostenlose Homematic IP Smartphone App schalten und dimmen.
Sie können mit dem Dimmaktor problemlos Leuchtmittel mit einer Last von bis zu 200 W pro Kanal nahezu stufenlos dimmen. Die maximal zulässige Leistungsaufnahme wird dabei von der verwendete Lampentyp bestimmt. Pro Kanal können beispielsweise HV-Halogenlampen und NV-Halogenlampen mit elektronischem Trafo oder klassische Glühlampen mit einer Leistungsaufnahme von bis zu 200 W gedimmt werden. Lampen mit internem Vorschaltgerät (LEDs/Kompaktleuchtstofflampen) können bis 100 W pro Kanal gedimmt werden.
Der Standby-Energieverbrauch des Homematic IP Wired Dimmaktors liegt bei besonders niedrigen 72 mW zzgl. 0,4 W pro Kanal.
Für den Betrieb des Dimmaktors ist ein Homematic IP Wired Access Point notwendig. Die Bedienung der angeschlossenen Lampen kann bei Einsatz eines Homematic IP Wired Eingangsmoduls über konventionelle, drahtgebundene Taster erfolgen. Die Kombination mit Homematic IP Funk-Tastern oder -Fernbedienungen ist über die Smart-Home-Zentrale CCU3 und alternativ über die Cloud-Lösung mit dem Homematic IP Access Point (kostenlose App-Steuerung) möglich.

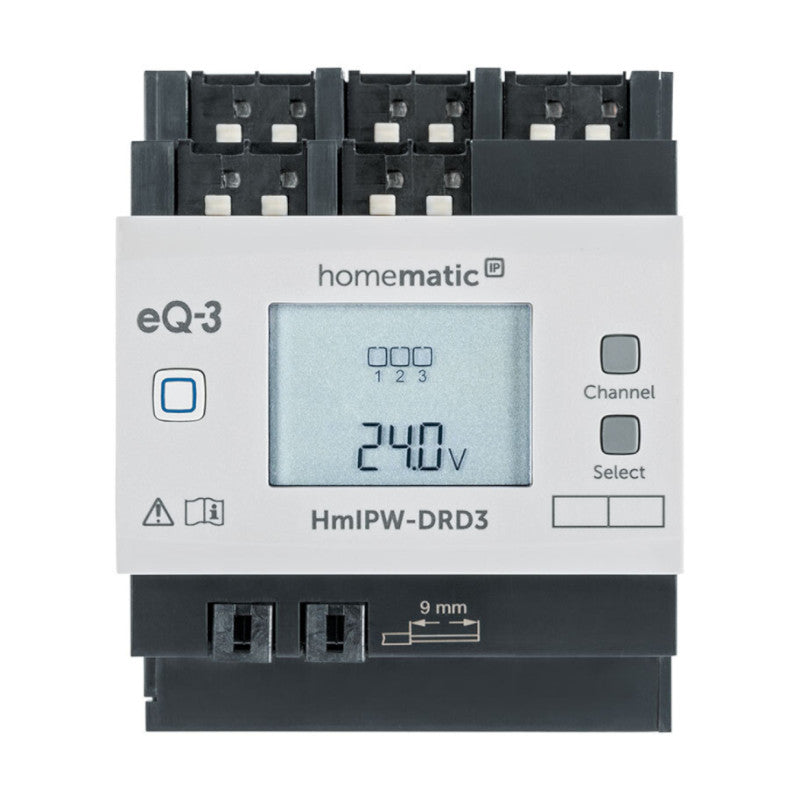

Auf der Baustelle die Inbetriebnahme und Bedienung auch direkt am Gerät ohne Internetverbindung erfolgen. Hierfür bietet der Homematic IP Wired Dimmaktor ein großes, beleuchtetes Display und Gerätetasten.

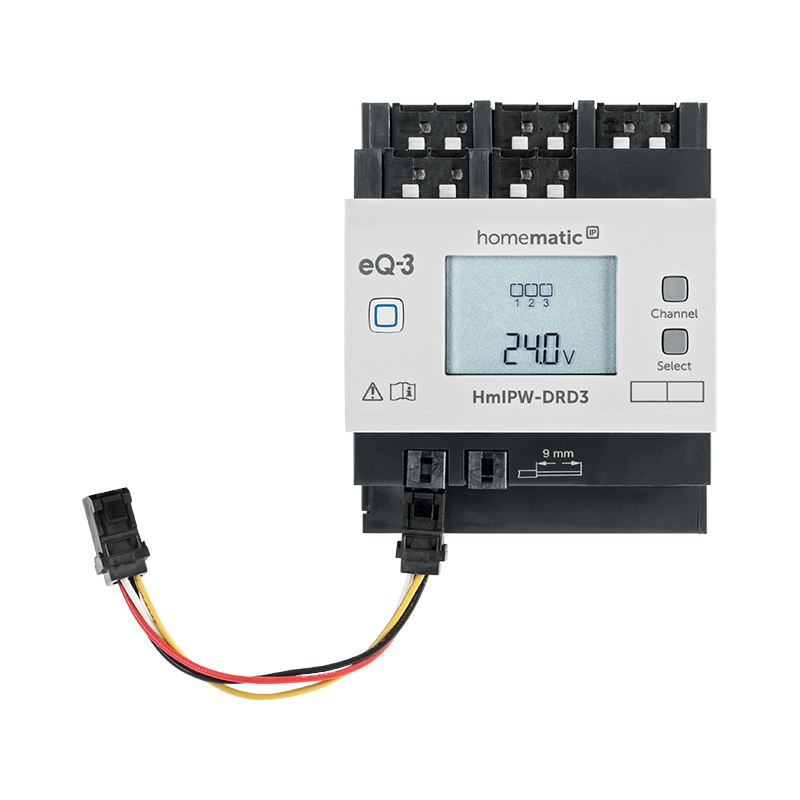

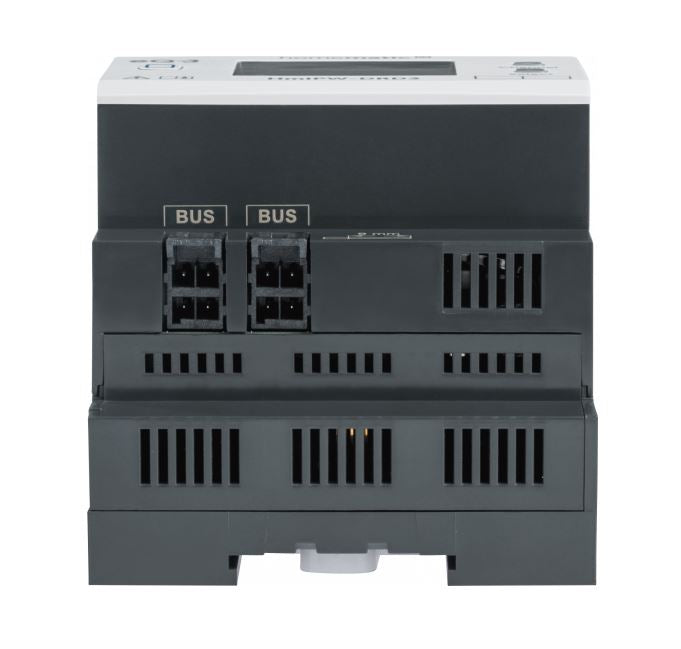

Einfache Montage auf Standard-Hutschienen in Haus- und Unterverteilungen. Die schraubenlose Verbindung der Bus-Leitungen erfolgt über Federkraftklemmen und vorgefertigte Bus-Kabel mit MOLEX Ultra-Fit-Steckverbindern.
Auf der Baustelle die Inbetriebnahme und Bedienung auch direkt am Gerät ohne Internetverbindung erfolgen. Hierfür bietet der Homematic IP Wired Dimmaktor ein großes, beleuchtetes Display und Gerätetasten.
Neben der Sicherheitszertifizierung vom VDE geht die Firma eQ-3 auch beim Datenschutz keine Kompromisse ein: Der gesamte Betrieb von Homematic IP Wired - egal, ob mit Cloud und App oder Smart-Home-Zentrale - erfordert keine Eingabe von persönlichen Daten. Das System arbeitet wie auch Homematic IP komplett anonym und respektiert Ihre Privatsphäre in beispielhafter Weise.
Mit der Steuererleichterung nach § 35c EStG besteht nun für Sie als Kunde die Möglichkeit, die Investitionskosten zu reduzieren. Zusätzlich unterstützt Sie das Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) und die Kreditanstalt für Wiederaufbau (KfW) dabei, mit einer zinsgünstigen Kreditvergabe für Gesamtsanierungsmaßnahmen oder Direktzuschüssen. Weitere Informationen hierzu finden Sie im Downloadbereich.
Achtung: Nicht kompatibel mit CCU2.
| Abmessung | (H x B x T) 72 x 90 x 69 mm (4 TE) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Ja |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| General_Breite | 72 mm |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Display | Ja |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4047976526260 |
| Elektrischer Anschluss | Leitungsart und -querschnitt: starre und flexible Leitung, 1,5-2,5 mm² |
| Farbe | lichtgrau/anthrazit |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| General_Höhe | 90 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Laststrom Ausgang | Dimmverfahren: Phasenabschnitt |
| Leistungsaufnahme Ruhebetrieb | 72 mW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 10 bar |
| max. Schaltleistung | Glühlampenlast: 200 W pro Kanal | Lampen mit internem Vorschaltgerät (LED / Kompaktleuchtstofflampe) : 100 W pro Kanal | Elektronische Transformatoren für NV-Halogenlampen: 100 W pro Kanal |
| Art der Montage | sonstiges |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | 100 mA max./5 mA typ |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 69 mm |
| Umgebungstemperatur | - 5 bis + 40 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 122 x 112 x 97 mm |
| Versorgungsspannung | 24 V DC, 5%, SELV |
| Bedienung Vor-Ort | Ja |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,27 kg |
