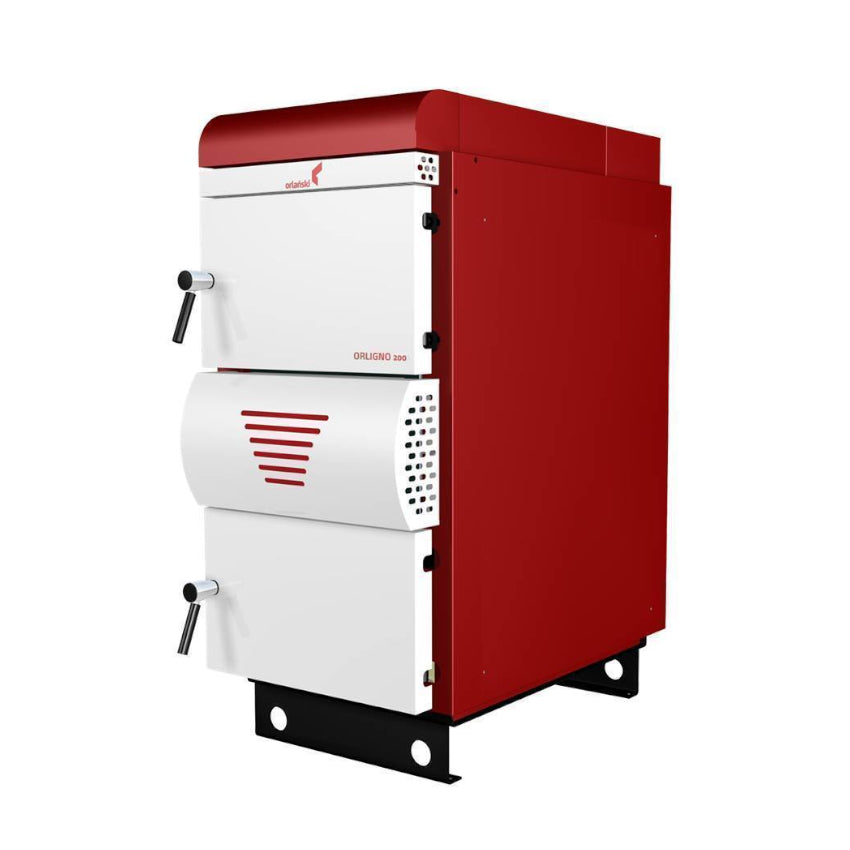

Orlanski Holzvergaserkessel | Orligno 200 | 96 kW

Orlingo Holzvergaserkessel mit kraftvollen 96 kW Nennleistung

Die Kessel aus der Gruppe ORLIGNO 200 bringen eine neue Richtung in der Technologie der Holzvergaserkessel mit sich. Das einzigartige Design in Verbindung mit den Konstruktionslösungen übt einen positiven Einfluss auf den Komfort bei der Bedienung und die Zufriedenheit der Kunden aus. Die technischen Parameter, die beim Prozess der Holzverbrennung erreicht werden, erfüllen die strengsten Anforderungen der europäischen Normen und garantieren fast zweifmal mehr Wärme als die traditionellen Kessel oder Kamine. Die Geräte sind für die Arbeit sowohl in offenen, als auch in geschlossenen Systemen gemäß den geltenden Vorschriften geeignet.

Die Kessel Orligno 200 sind zur Beheizung verschiedener Räume bestimmt. Meistens werden sie in Einfamilienhäusern, Trocknereien, Produktionshallen und Werkstätten eingesetzt.

Holz als brennstoff

Das Holz ist erneuerbarer Kraftstoff, genau wie Sonne, Wasser – oder Windenergie. Sie sind Energiequellen, die nicht erschöpft werden können. Im Unterschied zu anderen Energiequellen ist Holz ein Brennstoff, der ohne Energieverluste gelagert und aufbewahrt werden kann. Die Lagerung reduziert die Holzfeuchte und erhöht zugleich den Heizwert des Holzes (die Energiemenge, die bei der Verbrennung genutzt werden kann). Holz ist auch der einzige Brennstoff, der eine Nullbilanz von Kohlendioxid (CO₂) aufweist, d.h. die (CO₂) – Menge aus der Verbrennung ist ähnlich der Menge, die im Prozess der Photosynthese während des Pflanzenwuchses aufgenommen wird.

Holz als Kesselbrennstoff

Das empfohlene Holz zur Verbrennung in Holzvergaserkesseln ist Hartholz, d.h. Hainbuche, Buche, Eiche, Birke mit Höchstfeuchtigkeit von 20 %. Obwohl das Nadelbaumholz den größeren Heizwert hat, ist die Verbrennung des Laubbaumholzes bei Berücksichtigung der Dichte rentabler. Das Nadelbaumholz weist zweifellos großen Heizwert (Wärmewert) auf, aber es brennt sehr schnell und bildet wenig Glut, weil es sehr viel Harz enth lt. Das Harz verschmutzt die Kammer, deshalb sollte es hauptsächlich zum Anzünden verwendet werden.

Orligno 200 – Saubere Lösung

Orligno ist für die Verbrennung von Holz mit verschiedener Körnung von Sägespänen bis Holzscheiten geeignet. Späne, Splitter, Holzscheite sind mit größeren Holzscheiten zu verbrennen.

Holzvergasung als wirtschaftliche und effiziente Heizquelle

Die Holzvergasung ist die thermische Holzzersetzung bei wesentlichem Luftmangel (Sauerstoff), infolge dessen brennbares Gas (Holzgas) und Asche entstehen.

Moderne ZH – Kessel, die Holz im Prozess der Holzvergasung verbrennen, nutzen die Energie um das dreifache des Wirkungsgrades als Geräte mit traditioneller Feuerung und arbeiten mit Emissionen, die den Emissionen der Gaskessel ähnlich sind.

Vergasung

• gibt doppelt so viel Wärme ab, wie Holz das in einfachen Kesseln verband wird
• nahe zu Nullbilanz des CO2
• der Prozess der trockenen Holzdestillation – Pyrolyse; ein Kessel mit 25 kW verbraucht bis zu 25 Ster Holz in einer Heizsaison

Der Prozess der Holzvergasung in den ZH – Kesseln kann in vier wesentliche Phasen geteilt werden:

• Trocknung und Entgasung des Holzes bei einer Temperatur von 450°C.
• Verbrennung der Mischung von Holzgas und Sekundärluft bei einer Temperatur von 560°C.
• Endverbrennung der Flamme und Wärmeabgabe, Temperatur von 1200°C.
• Ausstoß der Abgase mit der Temperatur von 160°C durch den Schornsteinfuchs.

Vorteile des Holzvergasers Orligno 200

• Wirkungsgrad von 91%
• Niedrige Betriebskosten
• Einfache, bedienerfreundliche Bedienung
• Geringe Aschemenge
• Große Ladekapazität
• Länge der Holzscheite:
  • 50cm 18kW, 25kW, 40kW
  • 75cm 60kW
  • 100cm 80kW, 96kW
• Dauerbrand bis 12 std.
• Typenreihe 18 – 80 kW
• Modulierende Gebläseleistung von 30 – 100%
• Für die Arbeit im geschlossenen System geeignet
• Elektronischer Temperaturregler mit Möglichkeit des Anschlusses der Fernsteuerung
• Keine Umweltbelastung; Kessel in Emissionsklasse 3 nach PN-303-5
• Der Kessel wird aus dem hochwertigen, hochqualitativen Kesselstahl mit einer Stärke von 8 mm hergestellt

Die Leistung des Kessels wird aufgrund:

• des vom Entwerfer der Anlage berechneten Wärmebedarfs des Gebäudes gewählt.
• Der erhaltenen Wert wird um 20% (das Kesselüberdimensionieren) vergrößert.

Die besten Materialien, höchste Qualität

• Kesselgestell – Innenmantel des Kessels aus miteinander geschweißten Elementen aus Blech mit Stärke von 8 mm. Außenmantel des Kessels aus Stahlblech, Konstruktionsblech mit Stärke von 4 mm. Stutzen aus Stahlrohren.
• Wärmetauscher – Heizrohre aus Kesselrohr mit Durchmesser von 57 mm und Stärke von 4 mm.
• Außenisolierung und -gehäuse – Isolationsstoffe Mit Stärke von 20 mm, mit pulverlackiertem Stahlblech mit Stärke von 0,8 mm.
• Brennerdüse – Keramikelement aus hitzebeständigem Stoff mit der Betriebtemperatur von 1350°C.
• Schornsteinklappe – aus hochwertigem, hochqualitativem Konstruktionsblech.
• Gebläse – am vorderen Teil des Kessels angebracht, mit Elektromotor und einer Leistung von 50 W ausgestattet.
• Kesselsteuergerät – unter dem Deckel des oberen Panels garantiert die stabile Arbeit des Geräts.
• Schornsteinfuchs – aus Stahlrohr mit Stärke von 4 mm.
• Aschekasten – Stahlsohle der Brennkammer, mit Keramikaschenkasten ausgestattet (Arbeitstemperatur 1800°C) und zusätzlich mit Schicht des Feuerbetons bedeckt, der vor Hochtemperatur schützt.
• Kesseltür – aus hochqualitativem Konstruktionsstahl, mit dem Isolierstoff isoliert und von innen mit dem glutbeständigem Feuerbeton befüllt (untere Tür). Die Dichtheit der Tür garantiert die Glasfaserschnur, die mit der Siliconschicht bedeckt wird (obere Tür).

Kesselaufbau Orligno 200

• 1.Schornsteinklappe
• 2.Ausgang des Heizwassers
• 3.Sicherheitsschlange
• 4.Ladekammer (Vergaserkammer)
• 5.Obere Tür
• 6.Gebläse
• 7.Lüftergehäuse
• 8.Untere Tür
• 9.Aschekasten
• 10.Kesselisolierung
• 11.Brennkammer
• 12.Keramikdüse
• 13.Durchfluss der Sekundärluft
• 14.Keramikformstücke

Volle Kontrolle – Orligno 200 Ekoster 2

Der Mikroprozessortemperaturregler EKOSTER 2 ist zur Steuerung des Gebläses und Einschaltung der Umlaufpumpe in der ZH – Anlage bestimmt.

Der Regler realisiert folgende Funktionen:

• Aufrechterhaltung eingestellter Kesseltemperatur durch Gebläsesteuerung.
• Gasexplosionen verhindernde Anlauf des Gebläses.
• einstellbare Gebläseleistung (Servicemodus).
• programmierbares Durchl ftung des Kessels.
• automatische Ausschaltung der Steuerung nach dem Löschen des Kessels.
• Gebläsesperre für die Zeit der Kesselbeschickung.
• Steuerung der ZH – Umlaufpumpe
• “COMFORT SYSTEM” das System, das die Sperre der Pumpe während des Stillstandes des Kessels verhindert
• Schutz vor dem Erfrieren und dem Überhitzen des Kessels.
• Signalisierung der Beschädigung des Kesseltemperaturfühlers.
• Kompatibel mit der Fernsteuerung Ekoster Control.

Optionale Fernbedienung für Orligno 200 Holzvergaser

Das Steuerpult ist für das Zusammenwirken mit dem Mikroprozessortemperaturregler EKOSTER geeignet.

EKOSTER Control ermöglicht dank der ständigen Verbindung mit dem Regler Ekoster, die Kesseltemperatur ständig abzulesen, die eingestellt

e Kesseltemperatur zu ändern und die Steuerung ein- und auszuschalten.

Innovation ist das eingebaute Alarmsystem, das den Bediener über die Überschreitung der Kesseltemperatur über 97°C, den Temperaturabfall unter 0°C und die Beschädigung des Fühlers mit Tonsignal informiert.
