Umweltfreundliicher Holzvergeaser, erfüllt die BImSchV Stufe 2. Raumheizvermögen (abhängig von der Hausisolierung) bis 1100 m3
Ihre persönliche ThermoFlux-Kaufberatung:

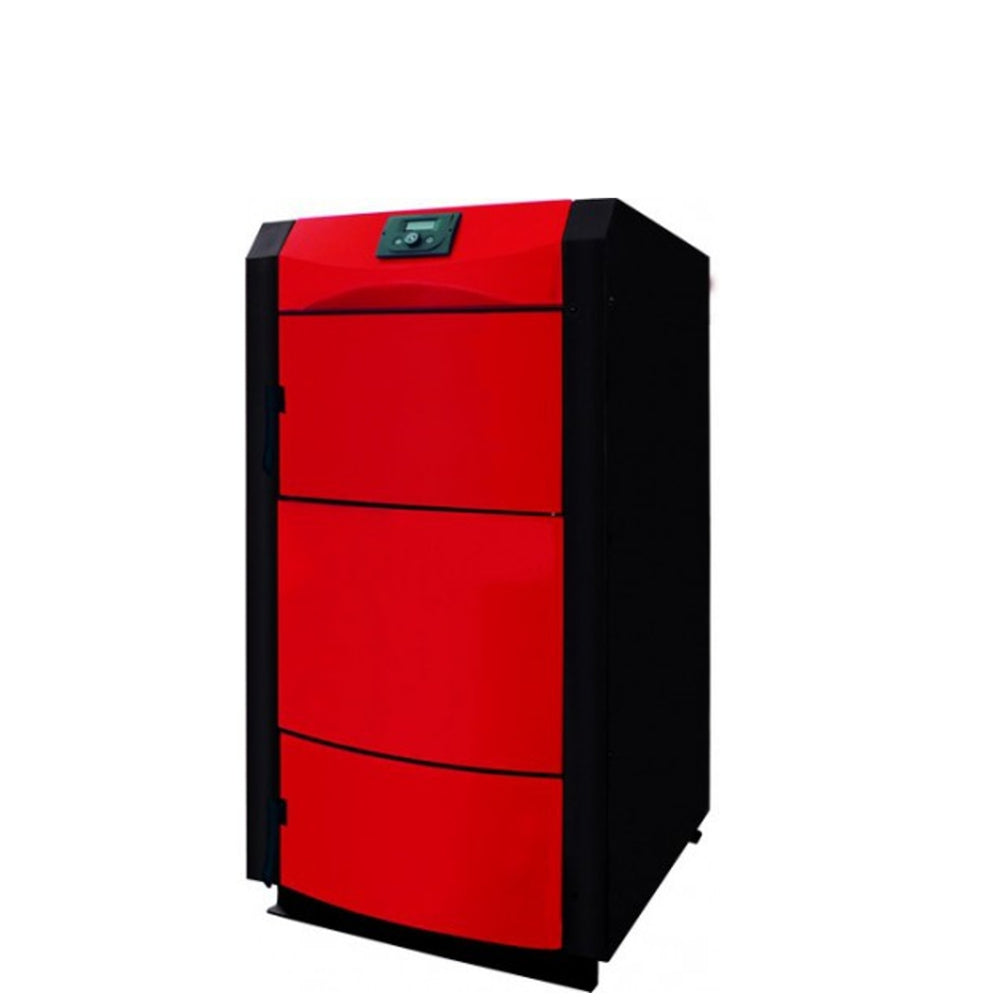

Der Thermoflux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt. Der PID Logic ist ausgelegt für eine Fläche von 150 bis 320 m² und ein Puffervolumen von mind. 2200 Liter.
Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200°?.
Pyrolyse Verfahren: Das Holz in der Füllkammer wird bei 580 °? zu Holzgas (reich an Kohlenstoffverbindungen). In einer Kombination mit der Primärluft entwickelt sich ein Brennstoff-Luftgemisch, das durch die Düse in die Brennkammer gerichtet wird. In der Düse wird die Mischung mit Sekundärluft bereichert und entzündet sich selbst, damit das Gasgemisch in der Brennkammer die Temperatur 1200°? erreicht. Bevor die Abgase den Kessel verlassen, strömen sie durch eine Rauchgasleitung, wo sie zzl. Wärme austauschen und sich bis auf eine Temperatur von 150°C abkühlen. Durch das Pyrolyseverfahren wird eine vollständige Holzverbrennung mit geringer Aschenbildung erreicht.
Pyrolysephasen:
Dank der Pyrolyse erreicht der Kessel eine Effektivität von über 90%. Der Wassermantel umfasst vollständig die Brennkammer für eine äußerst effiziente Wärmeausnutzung. Der Heizkessel ist von der Außenumgebung durch eine hochtemperaturbeständige 50 mm dicke Dämmschicht aus Mineralwolle isoliert. Der Kessel PID-Logic verfügt über intuitive Regelung, kontrollierbare Leistung und sichere Schutzsysteme. Der eingebaute PID Controller mit einem Mikroprozessor kontrolliert und regelt den Brennprozeß für Erreichung von einem optimalen, sparsamen und umweltfreundlichen Arbeitsmodus. Der Controller regelt Umwälzpumpe des Heizungssystems und der Warmwasserinstallation. Er hat zwei Hauptarbeitsfunktionen. Bei der Aktivierung der Funktion Z-PID (Werkseinstellung) stellt der Controller die Gebläseleistung, abhängig von der gegenwärtigen Temperatur des Kessels und des Abgases bezüglich der eingestellten maximalen Kesseltemperatur, ein. Bei Deaktivierung des Modus Z-PID schaltet der Kontroller den Ventilator ein oder aus abhängig von der Kesseltemperatur und der eingestellten maximalen Kesseltemperatur mit eingebauten Anschlüssen für Umlaufpumpen und Warmwasserfühler.
Der Kessel verfügt über 3 unabhängige Sicherheitssysteme gegen Überhitzung.
Der Heizkessel darf nur mit naturbelassenen und unbehandelten Holz befeuert werden. Die Holzscheite dürfen eine Länge bis 330 mm (Modell PID-18) und eine Länge bis 500 mm (Modelle PID-25 und PID-40) haben. Es dürfen auch gepresste Brennstoffe und Briketts benutzt werden. Die Brennstofffeuchte darf nicht höher als 20% sein. Für eine hochwertige Ausnutzung des Holzkaloriegehalts ist empfohlen ein 1,5-2 Jahre lang getrocknetes Holz zu benutzen. Eine zu hohe Holzfeuchtigkeit senkt den Kaloriengehalt des Holzes und folglich die Kesselleistung.
| Abgasnormen/Zulassungen | CE und EN 303-5 Zugelassen |
| Abmessung | HxBxT 1430x765x1160 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| BImSchV-Emissionswerte | ja BImSchv Stufe 2 |
| Brennkammer | 162 Liter / Brenndauer Teillast 11 Stunden Volllast 5,5 Stunden |
| EU verantw. Person | info@thermoflux.info |
| COP (W10/W35)** | kW/COP |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4260454520028 |
| Zertifiziert nach | BImSchV Stufe 2 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| *Gemäß Standard | DIN EN 3750 |
| **Gemessen bei den Parametern | A2/W35 - 55; gemäß Standard DIN EN 14511 |
| GPSR-Anschrift | Friedrich-Naumann-Str. 55, 99974 Mühlhausen |
| GPSR-Mail | info@thermoflux.info |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | ThermoFLUX Deutschland GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizleistung / Anschlusswert (W10/W35)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A2/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A7/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A7/W55)** | kW/COP |
| Heizkörper Heizleistung / COP (A-7/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Modell Name | PID Logic 40 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Getrennte Primär- und Sekundärluft | true |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Integrierter Sicherheitswärmetauscher | true |
| Stärke der Isolierung | 25 mm |
| Stromversorgung/Sicherungen | V /A |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Edelstahlwärmetauscher | 5,8 m² 48 Liter |
| Wasserdurchfluss auf der Heizungsseite | m3/h |
| Gewicht | 510 kg |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
| Hersteller | ThermoFlux |
| Verpackungseinheit | VE |
