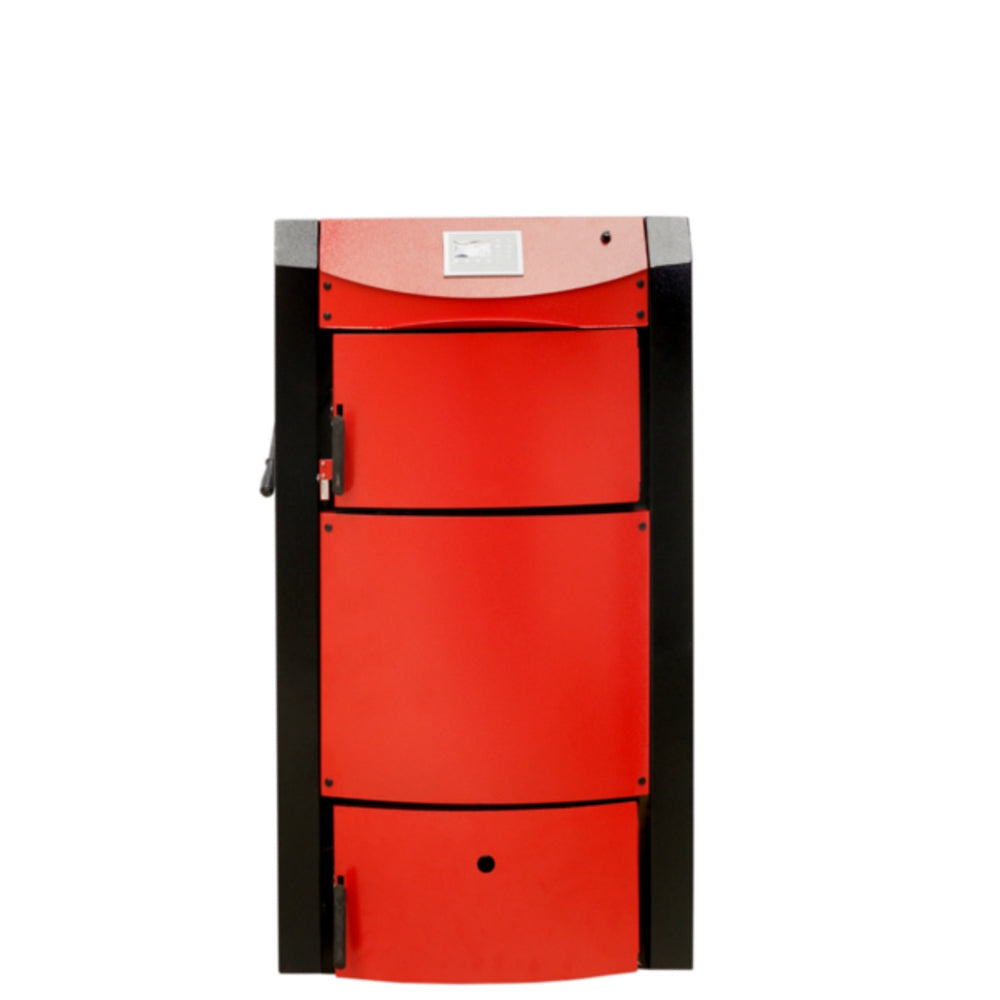

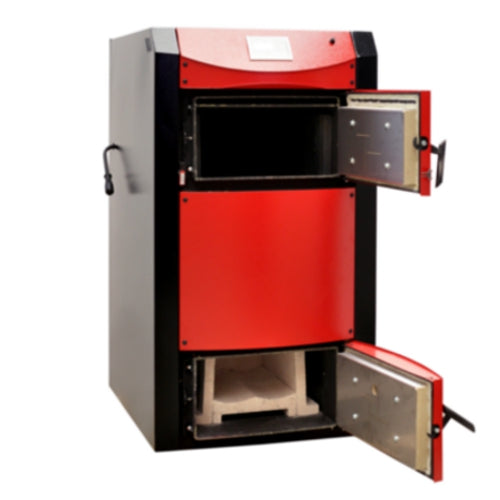

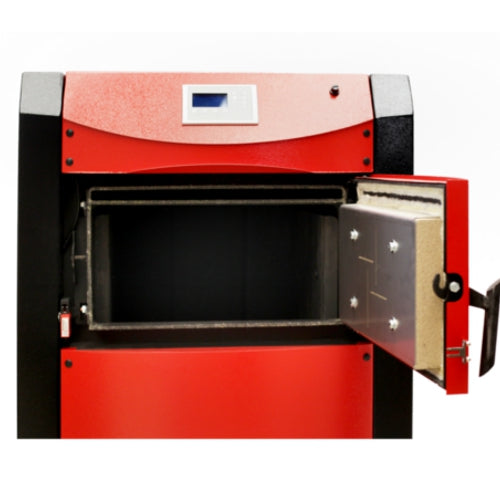

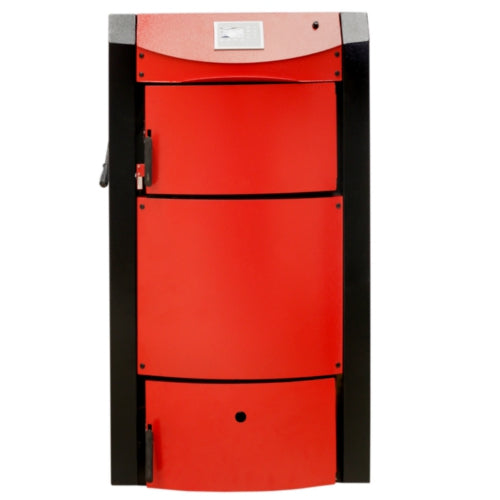

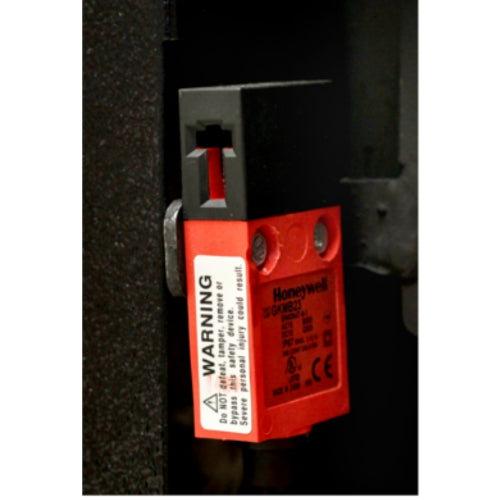

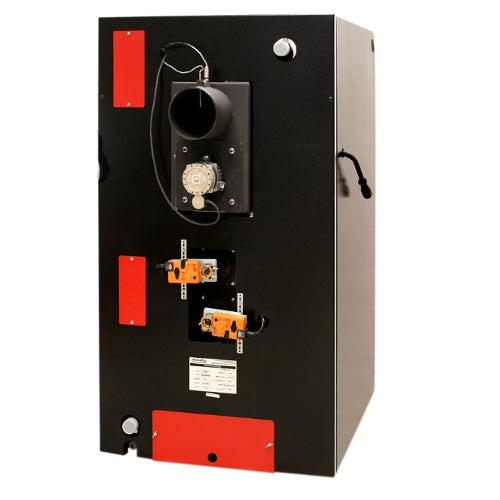

Der Heizkessel PID Logic Lambda ist für feste Brennstoffe – Holz oder Holzbriketts Klasse B, auf Basis der Pyrolyse von Holzgas durch ein Gebläse, entwickelt. Der Kesselkörper ist mit geschweißten Stahlblechen aufgebaut. Der Kessel besteht aus der Brenkammer, die am unteren Teil mit keramischer Düse mit Längsöffnung ausgerüstet ist. Durch diese Düse durchströmen die gebildeten Holzgase. Unter dieser Kammer befindet sich die Brennkammer für die Brennung der Holzgase, verkleidet mit keramischen Elementen, die den Kessel bei der Verbrennung schützen. Am oberen Teil des Kessels befindet sich die Fülltür der oberen Kammer für Holz und am unteren Teil befindet sich die Tür der Brennkammer. Ein Sensor „offene Tür“ reagiert beim Öffnen der oberen Tür und schaltet den Saugventilator auf volle Leistung an. Dieser Ventilator saugt die Abgase aus der Brennkammer. Die Abgase werden durch eine Öffnung an dem hinteren oberen Teil der Brennkammer zu dem Schornstein geleitet/. Die Funktion „offene Tür“ ist den Heizraum vor dem Verrauchen zu schützen. Der Kesselkörper ist durch Mineralwolle isoliert, die sich unter der Kesselverkleidung befindet. Die integrierte MCU – Steuerung regelt den Verbrennungsvorgang.
Konstruktion. Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, 6 mm stark für die Brennkammer und 4 mm stark für den Wassermantel. Die eingebaute hochtemperaturbeständige Keramik hilft für den gleichmäßigen Wärmeaustausch zu dem Wassermantel und schützt die Stahlwände vor höher Temperatur (bis 1200 °C).
Pyrolyse Brennen. Das Holz in der Füllkammer heizt sich bis 580 °C auf, dadurch wird Holzgas, reich an Kohlenstoffverbindungen, ausgeströmt. In einer Kombination mit der Primärluft entwickelt sich eine Brennmischung, die nach der Düse der Brennkammer gerichtet wird. In der Düse wird die Mischung mit Sekundärluft bereichert und entzündet sich selbst, dadurch entstehen in der Brennkammer die Temperaturen von 1200 °C. Bevor die Abgase den Kessel verlassen, strömen sie durch eine Rauchgasrohrleitung, wo sie Wärme austauschen und sich bis auf 150 °C abkühlen. Durch das Pyrolyse Brennen wird eine vollständige Holzbrennung mit geringerer Aschebildung erreicht.
Effektiv. Dank der Pyrolyse des Holzbrennens erreicht der Kessel eine Effektivität von 90 %. Der Wassermantel umfasst vollständig die Brennkammer für eine vollständige Wärmenutzung. Der Heizkessel ist von der Außenumgebung durch eine hochtemperaturbeständige 50 mm dicke Watte isoliert.
Mikroprozessor – Steuerung

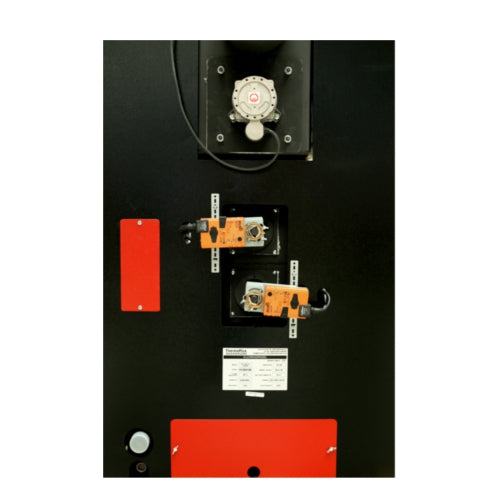

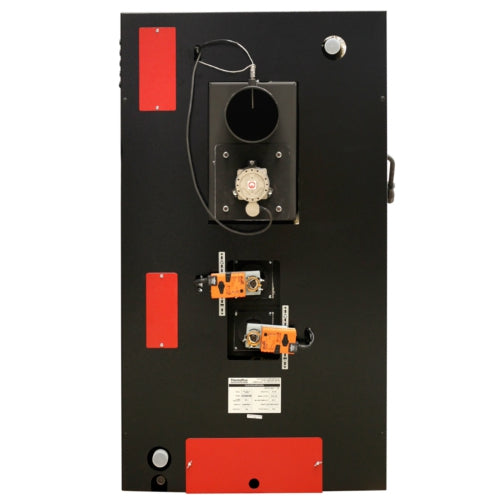

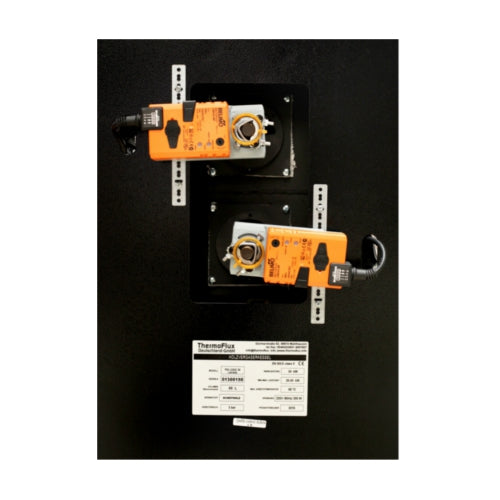

Der Kessel PID Logic Lambda verfügt über einen hochtechnologischen und zuverlässigen Kontroller, mit Möglichkeit für Steuerung von komplexen Heizungsinstallationen. Der Kontroller steuert den Brennvorgang mittels ständigen Monitoring der Werten von Sauerstoff in der Abgase, die Temperatur der Abgase und die Kesseltemperatur. In Abhängigkeit von diesen Anzeigen wird die vorgeschobene Luft in der primären und in der sekundären Brennkammer reguliert. Der Kontroller kann verschiedene Heizungskreise steuern, als Basis sind in der Logik des Kontrollers 3 Typen Heizungsanlagen gesetzt. Dank der integrierten Lambdasonde im Kessel ist der Brennvorgang optimiert bis eine Stufe, sodass die Effektivität des Kessels über 92 % kommt, und die Emissionen von Abgase den strengsten europäischen Standards entspricht.
Die Mikroprozessorsteuerung kann einen Umlaufkreis und einen Warmwasserkreis regeln, mit eingebauten Anschlüssen für Umlaufpumpen und Warmwassersensor.
Vorteile des PID Lambda
1. Bei der Temperaturerreichung von 95°? schaltet die Regelung den Vetilator aus und umfasst Pumpen für Warmwasser und Heizung.
2. Unabhängiger STB Thermostat schaltet den Ventilator bei der Temperaturerreichung von 95°? aus.
3. Havarierohrschlange, integriert im oberen Teil des Wärmetauschers, die mit einem thermostatischen Ventil verbunden sein kann.
| Abgasnormen/Zulassungen | CE und EN 303-5 Zugelassen |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| BImSchV-Emissionswerte | ja BImSchv Stufe 2 |
| General_Breite | 765 mm |
| Brennkammer | 143 Liter |
| EU verantw. Person | info@thermoflux.info |
| COP (W10/W35)** | kW/COP |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4260454520042 |
| Zertifiziert nach | BImSchV Stufe 2 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| *Gemäß Standard | DIN EN 3750 |
| **Gemessen bei den Parametern | A2/W35 - 55; gemäß Standard DIN EN 14511 |
| GPSR-Anschrift | Friedrich-Naumann-Str. 55, 99974 Mühlhausen |
| GPSR-Mail | info@thermoflux.info |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | ThermoFLUX Deutschland GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizleistung / Anschlusswert (W10/W35)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A2/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A7/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A7/W55)** | kW/COP |
| Heizkörper Heizleistung / COP (A-7/W55)** | kW/COP |
| General_Höhe | 1435 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Modell Name | PID Logic Lambda 30 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Getrennte Primär- und Sekundärluft | true |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Integrierter Sicherheitswärmetauscher | true |
| Stärke der Isolierung | 25 mm |
| Stromversorgung/Sicherungen | V /A |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 1130 mm |
| Artikel Einheit | St |
| Wasserdurchfluss auf der Heizungsseite | m3/h |
| Gewicht | 610 kg |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
| Hersteller | ThermoFlux |
| Verpackungseinheit | VE |
