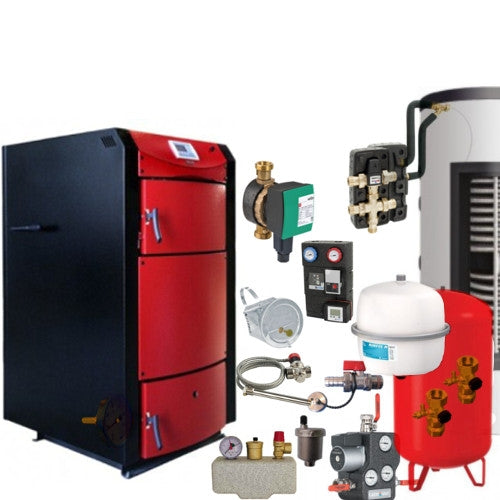

Dieses Set ist ausschließlich ausgelegt für die Bereitstellung von Heizungswasser und zur Brauchwassererwärmung. Einbindung einer Zirkulationsleitung ist möglich. Der Kessel Steuert die Rücklaufanhebung und das Puffermanagement. Die Heizkreispumpengruppe ist ausgestattet mit einer witterungsgeführten Regelung und regelt Außentemperaturabhängig die Vorlauftemperatur des Heizkreises.
Der Heizkessel PID Logic Lambda ist für feste Brennstoffe – Holz oder Holzbriketts Klasse B, auf Basis der Pyrolyse von Holzgas durch ein Gebläse, entwickelt. Der Kesselkörper ist mit geschweißten Stahlblechen aufgebaut. Der Kessel besteht aus der Brenkammer, die am unteren Teil mit keramischer Düse mit Längsöffnung ausgerüstet ist. Durch diese Düse durchströmen die gebildeten Holzgase. Unter dieser Kammer befindet sich die Brennkammer für die Brennung der Holzgase, verkleidet mit keramischen Elementen, die den Kessel bei der Verbrennung schützen. Am oberen Teil des Kessels befindet sich die Fülltür der oberen Kammer für Holz und am unteren Teil befindet sich die Tür der Brennkammer. Ein Sensor „offene Tür“ reagiert beim Öffnen der oberen Tür und schaltet den Saugventilator auf volle Leistung an. Dieser Ventilator saugt die Abgase aus der Brennkammer/ Die Abgase werden durch eine Öffnung an dem hinteren oberen Teil der Brennkammer zu dem Schornstein geleitet/. Die Funktion „offene Tür“ ist den Heizraum vor dem Verrauchen zu schützen. Der Kesselkörper ist durch Mineralwolle isoliert, die sich unter der Kesselverkleidung befindet. Die integrierte MCU – Steuerung regelt den Verbrennungsvorgang.
Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, 6 mm stark für die Brennkammer und 4 mm stark für den Wassermantel. Die eingebaute hochtemperaturbeständige Keramik hilft für den gleichmäßigen Wärmeaustausch zu dem Wassermantel und schützt die Stahlwände.
1. Digitale Steuerung
2. Verkelidung
3. Hochleistungsdämmung
4. Sicherheitswärmetauscher
5. Wassergeführter Mantel
6. Brennstofffüllkammer
7. Pyrolyse-Brennkammer
8. Reinigungssystem
9. Heisswasserauslass
10. Abgasfühler
11. Lambdasonde
12. Abgasanschluss
13. Rauchzugventilator
14. Primärluftklappe mit Antrieb
15. Senkundärluftklappe mit Antrieb
16. Kaltwassereinlass
Der Kessel PID Logic Lambda verfügt über einen hochtechnologischen und zuverlässigen Kontroller, mit Möglichkeit für Steuerung von komplexen Heizungsinstallationen. Der Kontroller steuert den Brennvorgang mittels ständigen Monitoring, dem Werten von Sauerstoff in der Abgase, die Temperatur der Abgase und die Kesseltemperatur. In Abhängigkeit von diesen Anzeigen wird die vorgeschobene Luft in der primären und in der sekundären Brennkammer reguliert. Der Kontroller kann verschiedene Heizungskreise steuern, als Basis sind in der Logik des Kontrollers 3 Typen Heizungsanlagen gesetzt. Dank der integrierten Lambdasonde im Kessel ist der Brennvorgang optimisiert bis eine Stuffe, so daß die Effektivität des Kessels über 92% kommt, und die Emissionen von Abgase den strengsten europäischen Standards entspricht.
| Abgasanschluss | 150 mm |
| Abgasmassenstrom | 17 g/s |
| Abgasnormen/Zulassungen | CE und EN 303-5 Zugelassen |
| Abgastemperatur Nennleistung | 130 - 150°C |
| Abmessung Füllöffnung | BxH 490x200 mm |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| max. Betriebsdruck | 3,0 bar |
| BImSchV-Emissionswerte | ja BImSchv Stufe 2 |
| General_Breite | 765 mm |
| Brennkammer | 143 Liter |
| CO Gehalt der Abgase | 149 mg/m³ |
| EU verantw. Person | info@thermoflux.info |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4260580279067 |
| Feinstaubgehalt | 10 mg/m³ |
| Zertifiziert nach | BImSchV Stufe 2 |
| GPSR-Anschrift | Friedrich-Naumann-Str. 55, 99974 Mühlhausen |
| GPSR-Mail | info@thermoflux.info |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | ThermoFLUX Deutschland GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 1435 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Förderdruck | 10 - 15 Pa |
| Leistungsbereich | 12 - 25kW |
| Modell Name | PID Logic Lambda 30 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennleistung | 30 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Getrennte Primär- und Sekundärluft | true |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Scheitholzlänge | 500 mm |
| Schutzart | IP |
| Integrierter Sicherheitswärmetauscher | true |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 1130 mm |
| Artikel Einheit | Set |
| Volumen Wassertasche | 85 Liter |
| Gewicht | 1050 kg |
| Wirkungsgrad | 91% |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
| Hersteller | ThermoFlux |
| Verpackungseinheit | VE |
