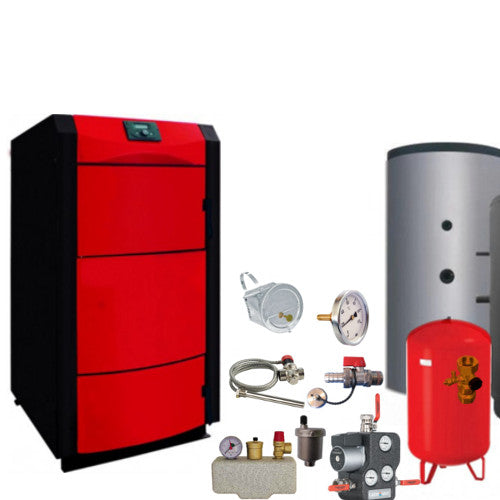

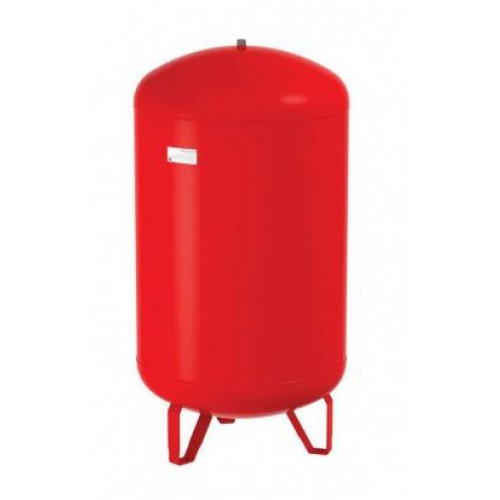

Dieses Set enthält Komponenten für den Kessel <-> Pufferkreislauf. Raumheizvermögen (abhängig von der Hausisolierung) bis 1100 m3
Ihre persönliche ThermoFlux-Kaufberatung:

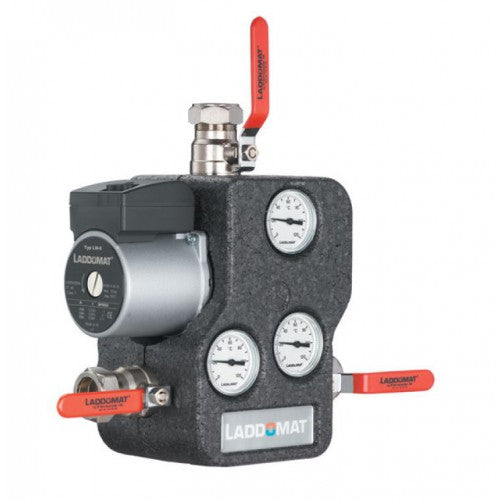

Dieses Set ist ausschließlich ausgelegt für die Bereitstellung von Heizungswasser. Der Kessel steuert die Rücklaufanhebung und das Puffermanagement.

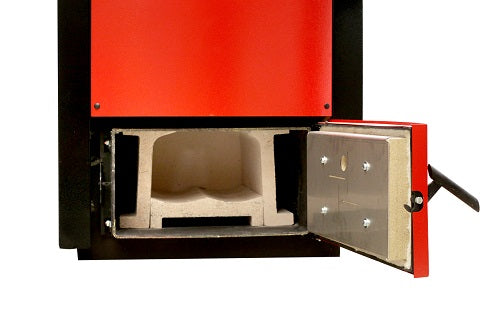

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200 °C.

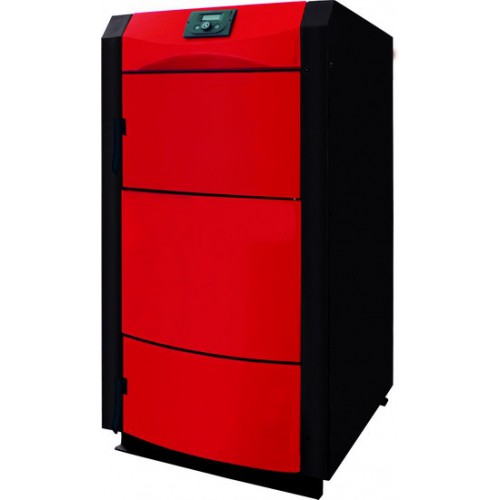

Der ThermoFlux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt.
Pyrolyse Verfahren:
Das Holz in der Füllkammer wird bei 580 °C zu Holzgas (reich an Kohlenstoffverbindungen). In einer Kombination mit der Primärluft entwickelt sich ein Brennstoff-Luftgemisch, das durch die Düse in die Brennkammer gerichtet wird. In der Düse wird die Mischung mit Sekundärluft bereichert und entzündet sich selbst, damit das Gasgemisch in der Brennkammer die Temperatur 1200 °C erreicht. Bevor die Abgase den Kessel verlassen, strömen sie durch eine Rauchgasleitung, wo sie zzl. Wärme austauschen und sich bis auf eine Temperatur von 150 °C abkühlen. Durch das Pyrolyseverfahren wird eine vollständige Holzverbrennung mit geringer Aschenbildung erreicht.
Der Heizkessel darf nur mit naturbelassenen und unbehandelten Holz befeuert werden. Die Holzscheite dürfen eine Länge bis 500 mm haben. Es dürfen auch gepresste Brennstoffe und Briketts benutzt werden. Die Brennstofffeuchte darf nicht höher als 20 % sein. Für eine hochwertige Ausnutzung des Holzkaloriengehalts ist empfohlen ein 1,5-2 Jahre lang getrocknetes Holz zu benutzen. Eine zu hohe Holzfeuchtigkeit senkt den Kaloriengehalt des Holzes und folglich die Kesselleistung.

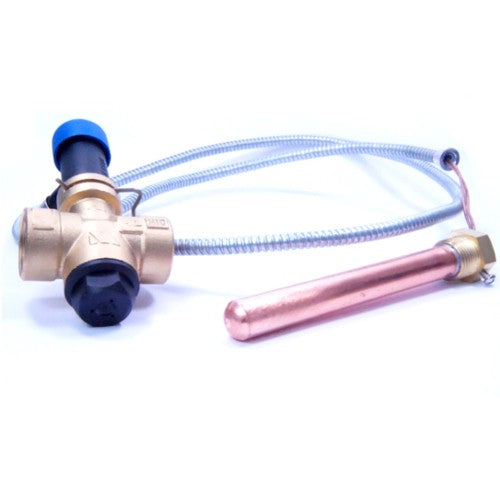

Der Kessel verfügt über 3 unabhängige Sicherheitssysteme gegen Überhitzung.
| Abgasanschluss | 150 mm |
| Abgasmassenstrom | 21,8 g/s |
| Abgasnormen/Zulassungen | CE und EN 303-5 Zugelassen |
| Abgastemperatur Nennleistung | 150 - 180°C |
| Abmessung Füllöffnung | BxH 260x490 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| max. Betriebsdruck | 3,0 bar |
| BImSchV-Emissionswerte | ja BImSchv Stufe 2 |
| Brennkammer | 162 Liter / Brenndauer Teillast 11 Stunden Volllast 5,5 Stunden |
| CO Gehalt der Abgase | 68 mg/m³ |
| EU verantw. Person | info@thermoflux.info |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4260580279159 |
| Feinstaubgehalt | 12 mg/m³ |
| Zertifiziert nach | BImSchV Stufe 2 |
| GPSR-Anschrift | Friedrich-Naumann-Str. 55, 99974 Mühlhausen |
| GPSR-Mail | info@thermoflux.info |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | ThermoFLUX Deutschland GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Förderdruck | 10 - 15 Pa |
| Leistungsbereich | 20 - 40 kW |
| Max Betriebsdruck | 10 bar |
| Modell Name | PID Logic 40 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennleistung | 40 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Getrennte Primär- und Sekundärluft | true |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Scheitholzlänge | 500 mm |
| Schutzart | IP |
| Integrierter Sicherheitswärmetauscher | true |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | Set |
| Volumen Wassertasche | 75 Liter |
| Gewicht | 844,2 kg |
| Wirkungsgrad | 90% |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
| Hersteller | ThermoFlux |
| Verpackungseinheit | VE |
