Holzvergaser PID LOGIC 40 kW | Komplettset 1
Dieses Set enthält die Komponenten für die Integration an einer bestehenden Anlage. Raumheizvermögen (abhängig von der Hausisolierung) bis 1100 m3
Produktdatenblatt
Ihre persönliche ThermoFlux-Kaufberatung:
Produkt Details
Beschreibung

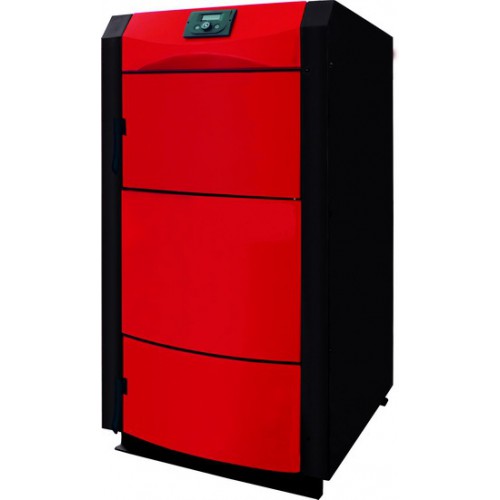

Holzvergaser PID LOGIC
Dieses Set ist ausgelegt für den Tausch Ihres alten Kessels, wenn ein Pufferspeicher schon vorhanden ist.
Der ThermoFlux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt.
Pyrolyse Verfahren: Das Holz in der Füllkammer wird bei 580 °С zu Holzgas (reich an Kohlenstoffverbindungen). In einer Kombination mit der Primärluft entwickelt sich ein Brennstoff-Luftgemisch, das durch die Düse in die Brennkammer gerichtet wird. In der Düse wird die Mischung mit Sekundärluft bereichert und entzündet sich selbst, damit das Gasgemisch in der Brennkammer die Temperatur 1200°С erreicht. Bevor die Abgase den Kessel verlassen, strömen sie durch eine Rauchgasleitung, wo sie zzgl. Wärme austauschen und sich bis auf eine Temperatur von 150°С abkühlen. Durch das Pyrolyseverfahren wird eine vollständige Holzverbrennung mit geringer Aschenbildung erreicht.
Pyrolysephasen:
- Phase 1: Trocknung und Entgasung des Holzes bei 580 °C
- Phase 2: Mischung von Holzgas und Sekundärluft in der Brennerdüse
- Phase 3: Holzgasverbrennung in der Vergaserkammer bei 1200 °C
- Phase 4: Abgasumleitung über eine Rauchgasleitung für zzgl. Wärmeaustausch, durch geringe Abgastemperatur 150 °C

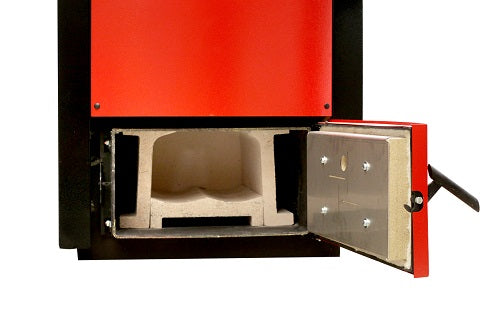

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200°С.
Der eingebaute PID Controller mit einem Mikroprozessor kontrolliert und regelt den Brennprozess für Erreichung von einem optimalen, sparsamen und umweltfreundlichen Arbeitsmodus. Der Controller regelt Umwälzpumpe des Heizungssystems und der Warmwasserinstallation. Er hat zwei Hauptarbeitsfunktionen.
Bei der Aktivierung der Funktion Z-PID (Werkseinstellung) stellt der Controller die Gebläseleistung, abhängig von der gegenwärtigen Temperatur des Kessels und des Abgases bezüglich der eingestellten maximalen Kesseltemperatur, ein. Bei Deaktivierung des Modus Z-PID schaltet der Kontroller den Ventilator ein oder aus, abhängig von der Kesseltemperatur und der eingestellten maximalen Kesseltemperatur, mit eingebauten Anschlüssen für Umlaufpumpen und Warmwasserfühler.

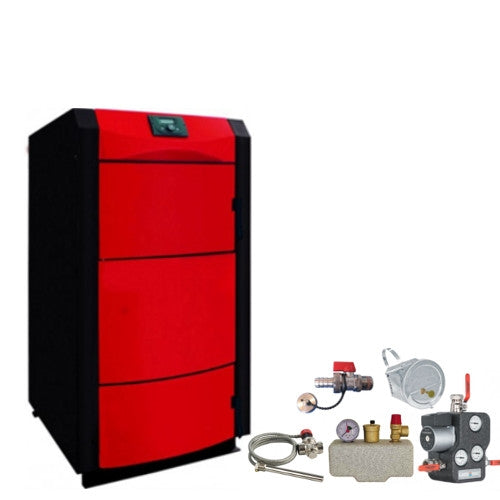

Heizungs-Set Anschlusspaket Bestandteile:
- 1x PID Logic 40

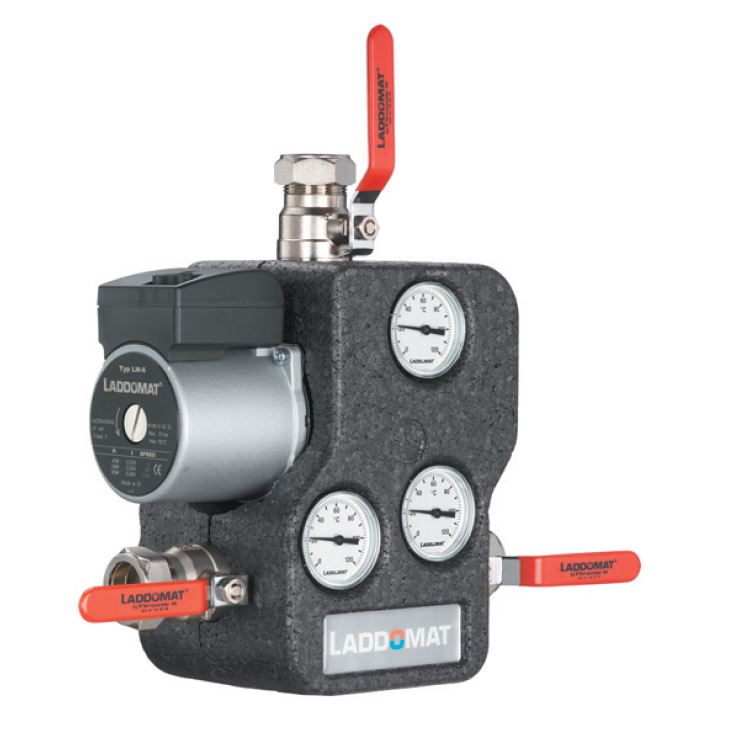

- 1x Rücklaufanhebegruppe mit 72 °C Thermoelement und Klasse 'A' Energiesparpumpe
- 1x Thermische Ablaufsicherung

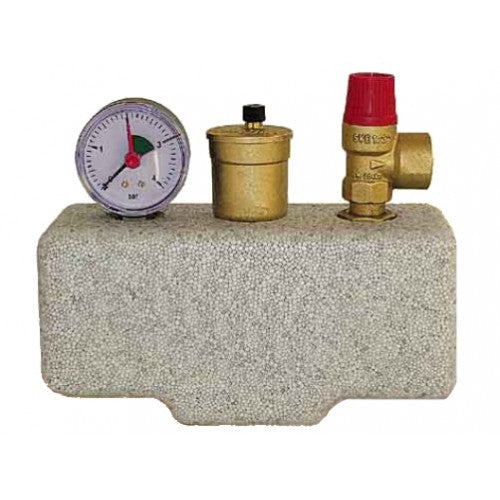

- 1x Kessel Sicherheitsgruppe

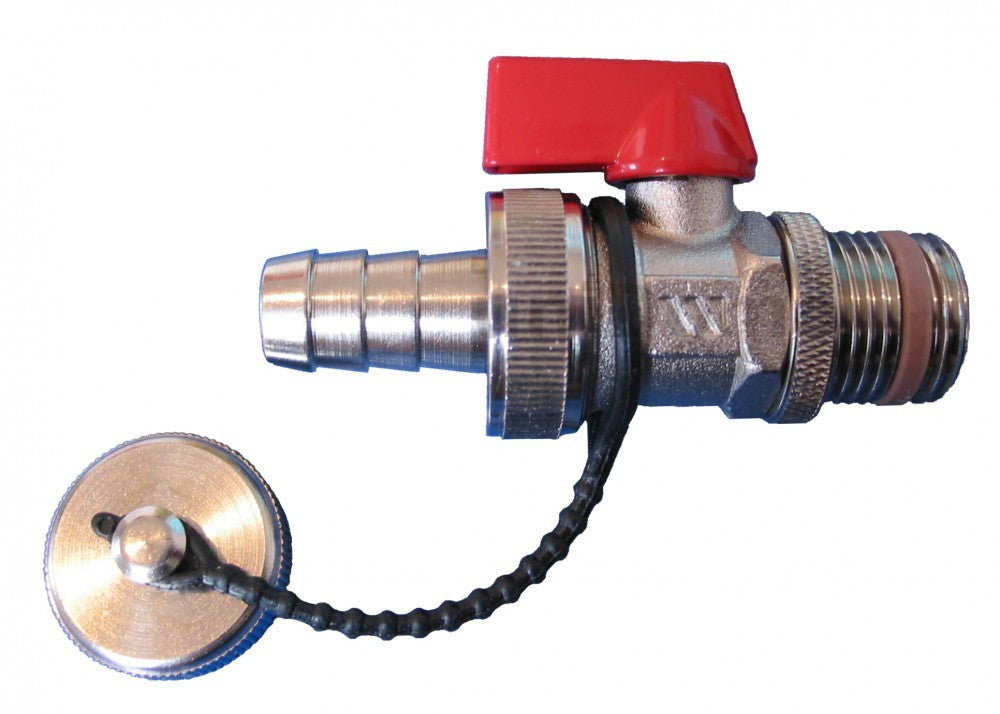

- 1x KFE Kugelhanh PN 16, 1/2'

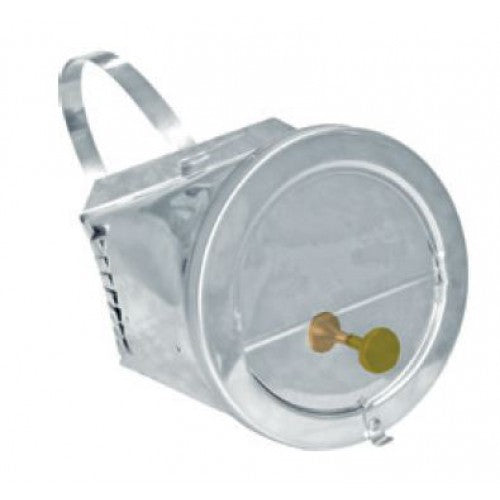

- 1x Zugbegrenzer
Mehr Informationen
| Abgasanschluss | 150 mm |
| Abgasmassenstrom | 21,8 g/s |
| Abgasnormen/Zulassungen | CE und EN 303-5 Zugelassen |
| Abgastemperatur Nennleistung | 150 - 180°C |
| Abmessung Füllöffnung | BxH 260x490 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| max. Betriebsdruck | 3,0 bar |
| BImSchV-Emissionswerte | ja BImSchv Stufe 2 |
| Brennkammer | 162 Liter / Brenndauer Teillast 11 Stunden Volllast 5,5 Stunden |
| CO Gehalt der Abgase | 68 mg/m³ |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4260580279203 |
| Feinstaubgehalt | 12 mg/m³ |
| Zertifiziert nach | BImSchV Stufe 2 |
| Förderdruck | 10 - 15 Pa |
| Leistungsbereich | 20 - 40 kW |
| Modell Name | PID Logic 40 |
| Nennleistung | 40 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| Getrennte Primär- und Sekundärluft | true |
| Scheitholzlänge | 500 mm |
| Integrierter Sicherheitswärmetauscher | true |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | Set |
| Volumen Wassertasche | 75 Liter |
| Gewicht | 521,3 kg |
| Wirkungsgrad | 90% |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
| Hersteller | ThermoFlux |
| Verpackungseinheit | VE |
