Holzvergaser PID LOGIC 27 kW | Komplettset 3

Name: Holzvergaser PID LOGIC 27 kW | Komplettset 3
Brand: ThermoFlux
SKU: 3944
Availability: InStock

ThermoFlux

Artikelnummer: 3944

(0)

Dieses Set enthält Komponenten für den Kessel <-> Pufferkreislauf. Raumheizvermögen (abhängig von der Hausisolierung) bis 700 m3

Produktvarianten

Nicht vorrätig

Lieferzeit: nicht mehr lieferbar**

Energieeffizienzklasse(n)

Energieeffizienz

Ihre persönliche ThermoFlux-Kaufberatung:

Max Kirchner

03601 40 89 22 81

Mo bis Fr: 09 - 17 Uhr

zur Wunschliste

Wichtige Informationen

Produkt Details Frage zum Produkt Bewertungen FAQ Wichtige Informationen

Produkt Details +

Produkt Details

Beschreibung

Holzvergaser PID Logic

Kessel Komplettpaket mit witterungsgeführte Regelung

Der Thermoflux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt.

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200°С.

Der Kessel verfügt über 3 unabhängige Sicherheitssysteme gegen Überhitzung:

1. Bei Temperaturerreichung von 95°С schaltet die Regelung den Ventilator aus und signalisiert dies mit einem akustischen Signal.
2. Unabhängiger STB Thermostat schaltet den Ventilator bei der Temperaturerrei-chung von 95°С aus.
3. Am Sicherheitswärmetauscher, integriert im oberen Teil des Kessels, wird die thermische Ablaufsicherung eingebunden.

Der Heizkessel darf nur mit naturbelassenen und unbehandelten Holz befeuert werden. Die Holzscheite dürfen eine Länge bis 330 mm (Modell PID-18) und eine Länge bis 500 mm (Modelle PID-25 und PID-40) haben. Es dürfen auch gepresste Brennstoffe und Briketts benutzt werden. Die Brennstofffeuchte darf nicht höher als 20% sein. Für eine hochwertige Ausnutzung des Holzkaloriegehalts ist empfohlen ein 1,5-2 Jahre lang getrocknetes Holz zu benutzen. Eine zu hohe Holzfeuchtigkeit senkt den Kaloriengehalt des Holzes und folglich die Kesselleistung.

Dieses Set ist ausschließlich ausgelegt für die Bereitstellung von Heizungswasser und zur Brauchwassererwärmung. Einbindung einer Zirkulationsleitung ist möglich. Der Kessel steuert die Rücklaufanhebung und das Puffermanagement. Die Heizkreispumpengruppe ist ausgestattet mit einer witterungsgeführten Regelung und regelt Außentemperaturabhängig die Vorlauftemperatur des Heizkreises.

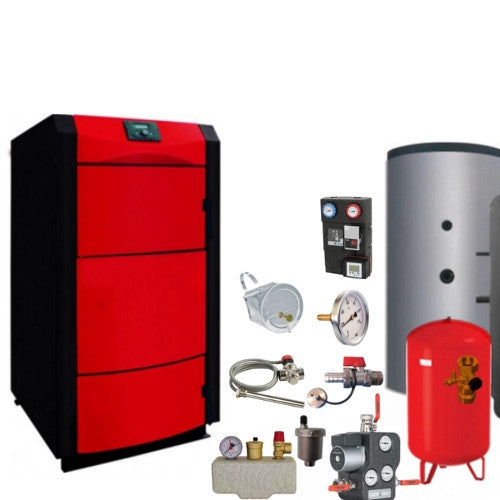

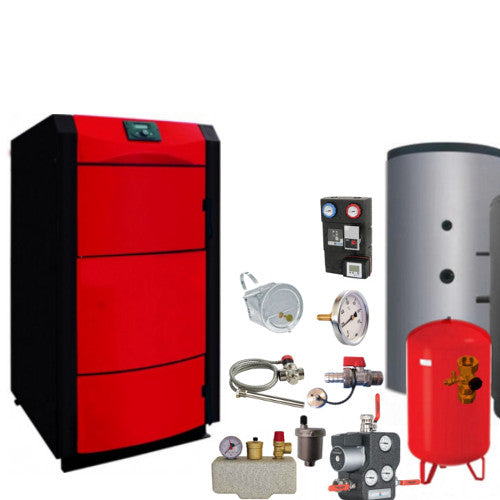

Heizungs Anschlusspaket Bestandteile:

1x PID Logic 27
2x Pufferspeicher optional mit Wärmetauscher
2x PufferanschlussSet
1x Ausdehnungsgefäß mit passendem Kappenventil
6x Speicherthermometer mit Tauchhülse
1x Heizkreispumpengruppe ESBE GRC211 mit witterungsgeführter Regelung
1x Rücklaufanhebegruppe mit 72°C Thermoelement und Klasse 'A' Energiesparpumpe
1x Thermische Ablaufsicherung
1x Kessel Sicherheitsgruppe
3x KFE Kugelhanh PN 16, 1/2'
2x Schnellentlüfter 1/2 AG 10 bar seitliche Entlüftung
1x Zugbegrenzer

Mehr Informationen

Abgasanschluss	150 mm
Abgasmassenstrom	15,5 g/s
Abgasnormen/Zulassungen	CE und EN 303-5 Zugelassen
Abgastemperatur Nennleistung	150 - 180°C
Abmessung Füllöffnung	BxH 260x490 mm
Abstand	50 mm zu brennbaren Baustoffen
max. Betriebsdruck	3,0 bar
BImSchV-Emissionswerte	ja BImSchv Stufe 2
Brennkammer	132 Liter / Brenndauer Teillast 11 Stunden Volllast 5,5 Stunden
CO Gehalt der Abgase	156 mg/m³
EU verantw. Person	info@thermoflux.info
Lieferzeit	nicht mehr lieferbar**
EAN	4260580279135
Feinstaubgehalt	8 mg/m³
Zertifiziert nach	BImSchV Stufe 2
GPSR-Anschrift	Friedrich-Naumann-Str. 55, 99974 Mühlhausen
GPSR-Mail	info@thermoflux.info
GPSR-Produkttyp	Bundle
GPSR-Referrer	ThermoFLUX Deutschland GmbH
GPSR-Hinweis	Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren.
GPSR-Link	Sicherheitsinformation
Förderdruck	10 - 15 Pa
Leistungsbereich	12 - 27 kW
Modell Name	PID Logic 27
Nennleistung	27 kW
Prüfbedingungen	* Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
Getrennte Primär- und Sekundärluft	true
Scheitholzlänge	500 mm
Integrierter Sicherheitswärmetauscher	true
Design	sonstige
Farbe	sonstige
Artikel Einheit	Set
Volumen Wassertasche	68 Liter
Gewicht	761 kg
Wirkungsgrad	90%
Anfrage	nein
Energieeffizienzklasse	A+
Hersteller	ThermoFlux
Verpackungseinheit	VE

Frage zum Produkt +

FRAGE ZUM PRODUKT

PRODUKT: Holzvergaser PID LOGIC 27 kW | Komplettset 3

Bewertungen +

FAQ +

FAQ

Wie berechne ich die richtige Leistung in kW?

Es gibt hierzu eine einfache pauschale Formel. Diese sollten Sie einmal auf die Wasserseitige Leistung und einmal auf die Luftseitige Leistung ausrechnen. Somit wissen Sie was der Einsatz Wasserseitig schaft und was einen Raum (wo er aufgestellt ist) er durch die Konvektion beheitzen kann.

0,08 kW je m² bei einem Neubau mit hohem Dämmungsstandard
0,12 kW je m² bei einem Altbau mit mitllerem Dämmungsstandard
0,15 kW je m² bei einem Altbau mit mäßig oder schlechtem Dämmstandard

Beispielrechnung von Kaminleistung Wasserseitig in kW auf m²:

10 kW / 0,08 kW= 125m² bei hohem Dämmungsstandard

Beispielrechnung von m² auf Kaminleistung Wasserseitig in kW:

125m² x 0,08 kW= 10 kW bei hohem Dämmungsstandard

Warum muss ein Holzvergaser überdimensioniert werden?

Bei einem Haus mit einem Wärmebedarf von beispielsweise 20kW reicht der Einsatz eines Öl-, Gas- oder Pelletheizgerätes mit einer Leistung von ebenfalls 20kW verständlicherweise vollkommen aus.

Würde man nun ein Holzheizkessel mit 20kW Leistung zum Einsatz bringen, dann müsste dieser wie zu Großmutters Zeiten unentwegt bestückt werden und selbst das würde nicht genügen, da der Kessel auch bei ständigem Betrieb Leistungsschwankungen unterworfen ist.

Deswegen sollte die Größe des Holzvergasers mindestens um 50% über dem Wärmebedarf des Gebäudes abzudecken und zugleich einen Energieüberschuss zu erzeugen, der im Puffer zwischen gespeichert wird, um dann nach Abbrand des Holzes komfortabel genutzt werden zu können. Dadurch reduziert sich die tägliche Heizaufgabe auf ein Minimum und die Holzheizung bietet Komfort.

Was ist die Bundesemissionsschutzverordnung Stufe 1 oder 2?

Die derzeitige 1. BImSchV gilt selbstverständlich auch für Neugeräte. Sie sieht zwei Stufen für die einzuhaltenden Emissionsgrenzwerte vor, wobei die erste Stufe ja bereits seit 2010 giltt. Die zweite Stufe für Scheitholz wird, im Gegensatz zu anderen Brennstoffen wo die Stufe 2 ab dem Jahre 2015 gilt, erst ab dem Jahr 2017 in kraft treten, mit noch niedrigeren Grenzwerten. Bei den Grenzwerten wird auf CO (Kohlenstoffmonooxis) Feinstaub und Wirkungsgrad geachtet. Die CO und Feinstaubwerte müssen gleich oder untertroffen werden.

Alle Holzkessel oder Holzvergaserkessel die die unten genannten Werte nicht erfüllen können auch nicht mehr zugelassen werden, einzige Abhilfe wäre ein zusätzlicher Feinstaubfilter welcher die Werte verbessert.

Alle Holzkessel oder Holzvergaserkessel die derzeit zugelassen werden und nur die derzeitige Verordnung erfüllen, haben selbstverstänlich Bestandsschutz und sind von der Regelung 2017 ausgeschlossen.

Die Emissonstabelle der BImSchV 1 und 2

Feuerstättenart	Stufe 1 Errichtung ab dem 22.03.2010		Stufe 2 Errichtung ab dem 01.01.2017
(Bezeichnung ändert sich je nach Stufe)	CO-Gehalt in mg/m³	Feinstaub in mg/m³	CO-Gehalt in mg/m³	Feinstaub in mg/m³
Naturbelassenes Brennholz	1000	100	---	---
Holz und Kohlebrennstoffe	---	---	400	20

Brauche ich zwingend einen Pufferspeicher oder kann man den Kessel auch direkt in die Heizung speisen?

Es ist zwingend erforderlich einen Puffespeicher einzubinden, da ein Kessel nicht einfach so seine Heizkraft abschalten kann. Bei einer Gastherme mit einem Durchlauferhitzer ist das zum beispiel nicht der Fall, hier wird das Gas zugeführt wenn es benötigt wird und die Zufuhr sofort gestoppt, wenn kein Bedarf mehr da ist. Das ist bei einem Kessel, wo bspw. Scheitholz oder Kohle gefeuert wird natürlicht nicht möglich, da das Holz o.ä. nicht einfach aus geht wenn kein Bedarf mehr da ist. Die erzeugte Energie muss also irgendwo hin und da kommt der Pufferspeicher zum Einsatz.

Wie groß muss der Pufferspeicher sein?

Das Pufferspeichervolumen sollte mindestens 50 - 100 Liter pro Wasserseitigem kW betragen

Beispiel: ein Kamin hat eine Gesamtleistung von 15 kW, davon gibt er sind 5 kW an die Raumluft ab und 10 kW stellt er dem Pufferspeicher zur Verfügung.

10kW x 50 Liter = 500 Liter mindest Puffervolumen

Welche Art von Pufferspeicher gibt es?

Es gibt viele Varianten:

Heizungspuffer (nur für die Heizungseinspeisung)

Brauchwasserpuffer (nur für die Trinkwassererwärmung)

Tank im Tank Kombispeicher (für Heizung und Trinkwasser) hier ist in einem Pufferspeicher ein zweiter emmailierter Speicher eingebaut und wird durch das umliegende Heizungswasser erwärmt

Hygiene Kombispeicher (für Heizung und Trinkwasser) hier ist ein Edelstahlwärmetauscher im Speicher verbaut, dieser wird wie im Tank im Tank System vom umliegenden Heizungswasser erwärmt. der Vorteil zum Tank im Tank System ist, das der Edelstahlwärmetauscher nicht so viel Platz weg nimmt wie ein zzl. Tank und somit hat man mehr Speichervolumen für die Heizung. Dies ist also die effektivste Variante bei Heizung und Trinkwassererwärmung.
