PID LOGIC 18 kW

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200°?.

Der Thermoflux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel der im Pyrolyseverfahren in 4 Phasen Holz verbrennt.

Der Heizkessel darf nur mit naturbelassenen und unbehandelten Holz befeuert werden. Die Holzscheite dürfen eine Länge bis 330 mm (Modell PID-18) und eine Länge bis 500 mm (Modelle PID-25 und PID-40) haben. Es dürfen auch gepresste Brennstoffe und Briketts benutzt werden. Die Brennstofffeuchte darf nicht höher als 20% sein. Für eine hochwertige Ausnutzung des Holzkaloriegehalts ist empfohlen ein 1,5-2 Jahre lang getrocknetes Holz zu benutzen. Eine zu hohe Holzfeuchtigkeit senkt den Kaloriengehalt des Holzes und folglich die Kesselleistung.

Der eingebaute PID Controller mit einem Mikroprozessor kontrolliert und regelt den Brennprozeß für Erreichung von einem optimalen, sparsamen und umweltfreundlichen Arbeitsmodus. Der Controller regelt Umwälzpumpe des Heizungssystems und der Warmwasserinstallation. Er hat zwei Hauptarbeitsfunktionen.

Bei der Aktivierung der Funktion Z-PID (Werkseinstellung) stellt der Controller die Gebläseleistung, abhängig von der gegenwärtigen Temperatur des Kessels und des Abgases bezüglich der eingestellten maximalen Kesseltemperatur, ein. Bei Deaktivierung des Modus Z-PID schaltet der Kontroller den Ventilator ein oder aus abhängig von der Kesseltemperatur und der eingestellten maximalen Kesseltemperatur mit eingebauten Anschlüssen für Umlaufpumpen und Warmwasserfühler.

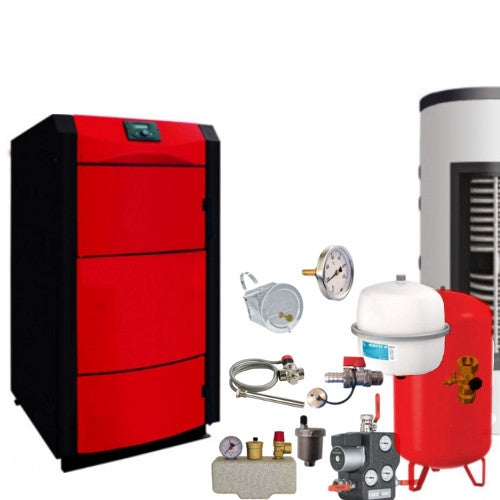

Heizungs-Set Hygiene-Pufferkreislauf Paket Bestandteile:

1x PID Logic 18
1x Hygienespeicher optional mit Wärmetauscher
1x PufferanschlussSet
1x Ausdehnungsgefäß mit passenden Kappenventil
1x Trinkwasserausdehnungsgefäß mit passenden Kappenventil
3x Speicherthermometer mit Tauchhülse
1x Rücklaufanhebegruppe mit 72°C Thermoelement und Klasse 'A' Energiesparpumpe
1x Thermische Ablaufsicherung
1x Kessel Sicherheitsgruppe
2x KFE Kugelhanh PN 16, 1/2'
1x Schnellentlüfter 1/2 AG 10 bar seitliche Entlüftung
1x Zugbegrenzer

Mehr Informationen

Abgasanschluss	150 mm
Abgasmassenstrom	12,4 g/s
Abgasnormen/Zulassungen	CE und EN 303-5 Zugelassen
Abgastemperatur Nennleistung	150 - 180°C
Abmessung Füllöffnung	BxH 260x490 mm
Anschlussspannung	Ph/V/Hz
Arbeitstemperatur heizen	-XX bis +XX °C
Arbeitstemperatur kühlen	-XX bis +XX °C
max. Betriebsdruck	3,0 bar
BImSchV-Emissionswerte	ja BImSchv Stufe 2
General_Breite	676 mm
Brennkammer	76 Liter / Brenndauer Teillast 11 Stunden Volllast 5,5 Stunden
CO Gehalt der Abgase	83 mg/m³
EU verantw. Person	info@thermoflux.info
Lieferzeit	nicht mehr lieferbar**
EAN	4260580279111
Feinstaubgehalt	8 mg/m³
Zertifiziert nach	BImSchV Stufe 2
GPSR-Anschrift	Friedrich-Naumann-Str. 55, 99974 Mühlhausen
GPSR-Mail	info@thermoflux.info
GPSR-Produkttyp	Bundle
GPSR-Referrer	ThermoFLUX Deutschland GmbH
GPSR-Hinweis	Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren.
GPSR-Link	Sicherheitsinformation
General_Höhe	1255 mm
Kältemittel *******	RXX / XX Kg vorgefüllt für Xm
Förderdruck	10 - 15 Pa
Leistungsbereich	9 - 18 kW
Modell Name	PID Logic 18
Nachfüllmenge	g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt)
Nennleistung	18 kW
Prüfbedingungen	* Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
optimale Raumgroesse	bis ca. XX m²
Getrennte Primär- und Sekundärluft	true
Rohrdurchmesser Fl.-Seite	1/4 Zoll / 6,35mm \| 3/8 Zoll / 9,52 mm \| 1/2 Zoll / 12,7mm \| 5/8 Zoll / 15,88 mm \| 3/4 Zoll / 19,05 mm
Rohrdurchmesser Gas-Seite	1/4 Zoll / 6,35mm \| 3/8 Zoll / 9,52 mm \| 1/2 Zoll / 12,7mm \| 5/8 Zoll / 15,88 mm \| 3/4 Zoll / 19,05 mm
Scheitholzlänge	330 mm
Integrierter Sicherheitswärmetauscher	true
Design	sonstige
Farbe	sonstige
General_Länge_Tiefe	930 mm
Artikel Einheit	Set
Volumen Wassertasche	52 Liter
Gewicht	575 kg
Wirkungsgrad	90%
Anfrage	nein
Energieeffizienzklasse	A+
Hersteller	ThermoFlux
Verpackungseinheit	VE

Frage zum Produkt +

FRAGE ZUM PRODUKT

PRODUKT: Holzvergaser PID LOGIC 18 kW | Komplettset 4

Bewertungen +

FAQ +

FAQ

Wie berechne ich die richtige Leistung in kW?

Es gibt hierzu eine einfache pauschale Formel. Diese sollten Sie einmal auf die Wasserseitige Leistung und einmal auf die Luftseitige Leistung ausrechnen. Somit wissen Sie was der Einsatz Wasserseitig schaft und was einen Raum (wo er aufgestellt ist) er durch die Konvektion beheitzen kann.

0,08 kW je m² bei einem Neubau mit hohem Dämmungsstandard
0,12 kW je m² bei einem Altbau mit mitllerem Dämmungsstandard
0,15 kW je m² bei einem Altbau mit mäßig oder schlechtem Dämmstandard

Beispielrechnung von Kaminleistung Wasserseitig in kW auf m²:

10 kW / 0,08 kW= 125m² bei hohem Dämmungsstandard

Beispielrechnung von m² auf Kaminleistung Wasserseitig in kW:

125m² x 0,08 kW= 10 kW bei hohem Dämmungsstandard

Warum muss ein Holzvergaser überdimensioniert werden?

Bei einem Haus mit einem Wärmebedarf von beispielsweise 20kW reicht der Einsatz eines Öl-, Gas- oder Pelletheizgerätes mit einer Leistung von ebenfalls 20kW verständlicherweise vollkommen aus.

Würde man nun ein Holzheizkessel mit 20kW Leistung zum Einsatz bringen, dann müsste dieser wie zu Großmutters Zeiten unentwegt bestückt werden und selbst das würde nicht genügen, da der Kessel auch bei ständigem Betrieb Leistungsschwankungen unterworfen ist.

Deswegen sollte die Größe des Holzvergasers mindestens um 50% über dem Wärmebedarf des Gebäudes abzudecken und zugleich einen Energieüberschuss zu erzeugen, der im Puffer zwischen gespeichert wird, um dann nach Abbrand des Holzes komfortabel genutzt werden zu können. Dadurch reduziert sich die tägliche Heizaufgabe auf ein Minimum und die Holzheizung bietet Komfort.

Was ist die Bundesemissionsschutzverordnung Stufe 1 oder 2?

Die derzeitige 1. BImSchV gilt selbstverständlich auch für Neugeräte. Sie sieht zwei Stufen für die einzuhaltenden Emissionsgrenzwerte vor, wobei die erste Stufe ja bereits seit 2010 giltt. Die zweite Stufe für Scheitholz wird, im Gegensatz zu anderen Brennstoffen wo die Stufe 2 ab dem Jahre 2015 gilt, erst ab dem Jahr 2017 in kraft treten, mit noch niedrigeren Grenzwerten. Bei den Grenzwerten wird auf CO (Kohlenstoffmonooxis) Feinstaub und Wirkungsgrad geachtet. Die CO und Feinstaubwerte müssen gleich oder untertroffen werden.

Alle Holzkessel oder Holzvergaserkessel die die unten genannten Werte nicht erfüllen können auch nicht mehr zugelassen werden, einzige Abhilfe wäre ein zusätzlicher Feinstaubfilter welcher die Werte verbessert.

Alle Holzkessel oder Holzvergaserkessel die derzeit zugelassen werden und nur die derzeitige Verordnung erfüllen, haben selbstverstänlich Bestandsschutz und sind von der Regelung 2017 ausgeschlossen.

Die Emissonstabelle der BImSchV 1 und 2

Feuerstättenart	Stufe 1 Errichtung ab dem 22.03.2010		Stufe 2 Errichtung ab dem 01.01.2017
(Bezeichnung ändert sich je nach Stufe)	CO-Gehalt in mg/m³	Feinstaub in mg/m³	CO-Gehalt in mg/m³	Feinstaub in mg/m³
Naturbelassenes Brennholz	1000	100	---	---
Holz und Kohlebrennstoffe	---	---	400	20

Brauche ich zwingend einen Pufferspeicher oder kann man den Kessel auch direkt in die Heizung speisen?

Es ist zwingend erforderlich einen Puffespeicher einzubinden, da ein Kessel nicht einfach so seine Heizkraft abschalten kann. Bei einer Gastherme mit einem Durchlauferhitzer ist das zum beispiel nicht der Fall, hier wird das Gas zugeführt wenn es benötigt wird und die Zufuhr sofort gestoppt, wenn kein Bedarf mehr da ist. Das ist bei einem Kessel, wo bspw. Scheitholz oder Kohle gefeuert wird natürlicht nicht möglich, da das Holz o.ä. nicht einfach aus geht wenn kein Bedarf mehr da ist. Die erzeugte Energie muss also irgendwo hin und da kommt der Pufferspeicher zum Einsatz.

Wie groß muss der Pufferspeicher sein?

Das Pufferspeichervolumen sollte mindestens 50 - 100 Liter pro Wasserseitigem kW betragen

Beispiel: ein Kamin hat eine Gesamtleistung von 15 kW, davon gibt er sind 5 kW an die Raumluft ab und 10 kW stellt er dem Pufferspeicher zur Verfügung.

10kW x 50 Liter = 500 Liter mindest Puffervolumen

Welche Art von Pufferspeicher gibt es?

Es gibt viele Varianten:

Heizungspuffer (nur für die Heizungseinspeisung)

Brauchwasserpuffer (nur für die Trinkwassererwärmung)

Tank im Tank Kombispeicher (für Heizung und Trinkwasser) hier ist in einem Pufferspeicher ein zweiter emmailierter Speicher eingebaut und wird durch das umliegende Heizungswasser erwärmt

Hygiene Kombispeicher (für Heizung und Trinkwasser) hier ist ein Edelstahlwärmetauscher im Speicher verbaut, dieser wird wie im Tank im Tank System vom umliegenden Heizungswasser erwärmt. der Vorteil zum Tank im Tank System ist, das der Edelstahlwärmetauscher nicht so viel Platz weg nimmt wie ein zzl. Tank und somit hat man mehr Speichervolumen für die Heizung. Dies ist also die effektivste Variante bei Heizung und Trinkwassererwärmung.
