PV-Steuerung
Dieser Artikel ist berechtigt für einen Mehrwertsteuerabzug. Bitte beachten Sie die Hinweise im Bestellverlauf.
oder
Ihre persönliche Hardy Barth-Kaufberatung:

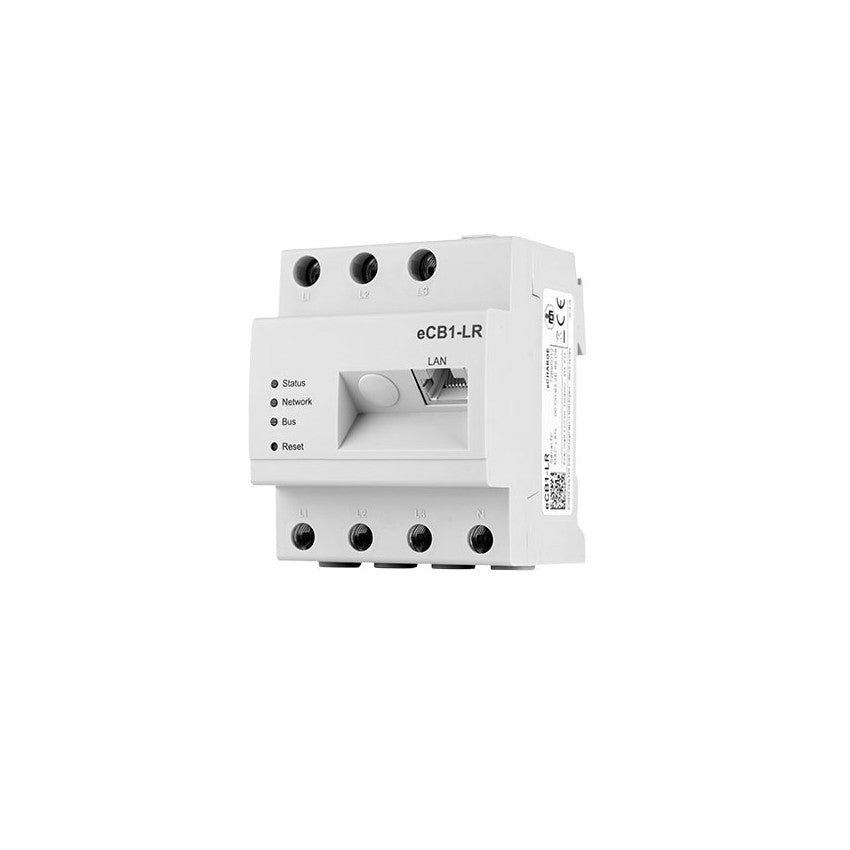

Zentrale Strommessung und Steuerung für die Hardy Barth Wallbox. Mit dieser Steuereinheit können Sie bequem den Ladestrom der Wallbox steuern unabhängig davon, welche Wechselrichter oder Speichersystem verbaut ist. Die Messung erfolgt am Netzverknüpfungspunkt und unabhängig. Damit können Sie ausschließlich mit PV Energie das Fahrzeug laden.
Wenn der eCB1 direkt am Netzanschlusspunkt verbaut wird kann nur die überschüssige Energie ermittelt werden. Dies ist die Grundlage für eine dynamische Fahrzeugladung. Wie viel Energie das Auto jedoch tatsächlich lädt ist abhängig vom Ladestand der Batterie und dem dort verbauten Laderegler. Um diese Information im Portal exakt visualisieren zu können wird ein zweiter Messpunkt an der Wallbox benötigt. Dafür können die mitunter bereits am Netzanschluss installierten Smartmeter diverser Hersteller genutzt werden. Mit folgenden Herstellern kann der eCB1 kombiniert werden:
Lieferumfang:
1x Smartmeter eCB1-LR
1x Bedienungsanleitung
Für die Steuerung wird eine Datenleitung zwischen Smartmeter und Wallbox benötigt (z.B. CAT 5e)
