Wasserführende Öfen von Haas+Sohn verbinden das wohlig warme Ambiente eines Kaminofens mit der Effizienz einer Zentralheizung. Sie nutzen auf intelligente Weise die gesamte Energie, optimieren den Wirkungsgrad eines Zentralheizungssystems und verhindern die Abstrahlungsverluste.
Set zur Bereitstellung von Heizungswasser
Ihre persönliche Haas+Sohn-Kaufberatung:
Mit wasserführenden Öfen clever heizen, sparen und die Umwelt schonen.
Der Kaminofen als Zentralheizung:
Leistungsverteilung:
Ein Wärmetauscher wandelt die im Ofen erzeugte Wärme in heißes Wasser um. Die so gewonnene Energie wird in einem Pufferspeicher 'zwischengelagert' und bei Bedarf dem Heizkreislauf zugeführt oder zur Warmwasseraufbereitung verwendet.
Vorteil:

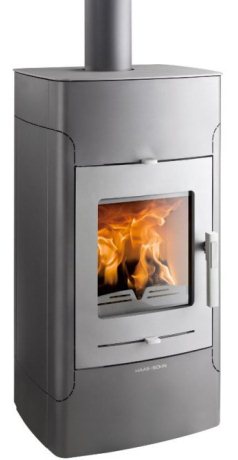

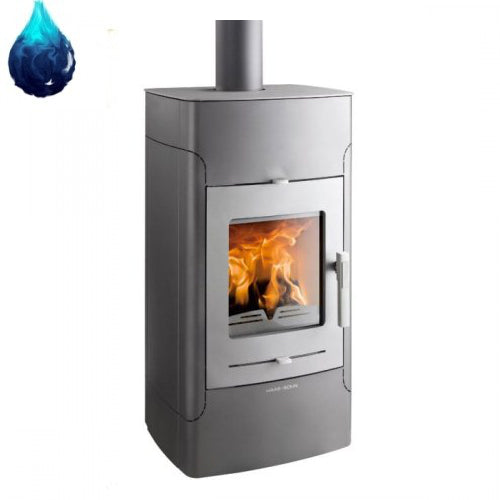

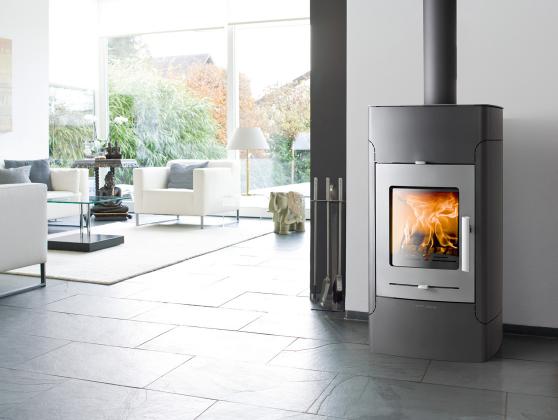

- autarkes, energiesparendes HeizenDer wasserführende Kaminofen Belaqua 468.19-WT von Haas und Sohn hat eine Wärmleistung von 5 - 10kW und einen Wirkungsgrad von 82%.
Beheizen können Sie den Kaminofen mit Holzbriketts, Scheitholz sowie auch Braunkohlebriketts.
Vorteile:
Garantie:
HAAS+SOHN bietet auf die Geräte zwei Jahre Gewährleistung. Davon sind von den Flammen berührte Teile wie Schamotte oder Vermiculite, Feuerrost, Glaskeramik und Dichtungen, sowie Bedienelemente wie Zugumlenkungen, Griffe und lackierte Oberflächen ausgenommen. Hier besteht eine Gewährleistung von sechs Monaten.
Die internen HAAS+SOHN Richtlinien zur Erlangung des Gütesiegels sind bei Staub < 40 mg/m³ und > 80% Wirkungsgrad! Übertrifft BImSCH 2. Stufe.
Diese Möglichkeit zu heizen, unterstreicht die hohe Qualität der Kaminöfen.
Zeit- und Kostenersparnis durch das große Fassungsvermögen der Brennkammer mit 33-cm-Scheithölzern.
Nutzt einen Teil der produzierten Wärme für die direkte Raumbeheizung und speist den Rest in ein bestehendes Zentralheizungssystem ein. Perfekte Heizalternative in der Übergangszeit, unabhängig, heizkosten- und energiesparend.

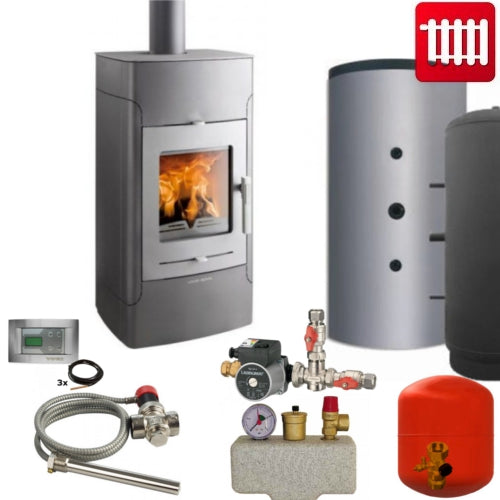

Das Set besteht aus:
(Klicken Sie auf die Links um eine detaillierte Beschreibung zu bekommen)
Zubehörbestandteile
Der Laddomat 11-30 Rücklaufanhebungsgruppe 72°C
Perfekte Schichtung im Pufferspeicher ist die Vorraussetzung für ein effizientes Heizsystem. Der Laddomat läd den Pufferspeicher mit einem geringem Durchfluss wodurch die Schichtung optimiert wird. Der Laddomat pumpt Wasser so langsam und optimiert in den oberen Bereich des Puffers, dass die Schichtung optimal erfolgt.
Im gleichen vorgang kühlt der Laddomat den Kessel mit vorgewärmten Rücklaufwasser, das heißt, heißes Wasser vom Kesselvorlauf wird mit kaltem Wasser aus dem Pufferrücklauf gemischt. In der Endphase der Befeuerung erzeugt der Laddomat eine vollständig optimale Ladung des Pufferspeichers, weil das Thermoelement den Bypass sperrt. Ein zusätzliches Drosselventil ist somit unnötig.
Die besondere Regelfunktion hebt die Rücklauftemperatur zum Kesselboden an, dadurch hat der Kessel schnell eine hohe und gleichmäßige Arbeitstemperatur erreicht. Dies verhindert Korrosion und Teerablagerungen, dadurch verlängert sich die Lebensdauer des Kessels. Gleichzeitig wird der Wirkungsgrad erhöht.
1x Schichten -Pufferspeicher
Der Schichten - Pufferspeicher dient zur Speicherung von dem, durch den Kessel oder Ofen, erzeugtem heißem Wasser. Schichten - Pufferspeicher speichern zudem das Heizungswasser optimal in mehreren Zonen. In diesem Angebot ist 1 Schichten - Pufferspeicher enthalten dieser kann nur Wasser für die Heizung bereitstellen.
OPTIONAL Eine Anbindung, beispielsweise einer Solaranlage, an dem Schichten - Pufferspeicher ist durch die Auswahl eines Wärmetauschers möglich. durch die Auswahl von 2 Wärmetauschern ist es sogar möglich zum Beispiel noch eine Wärmepumpe anzuschließen.
Steuerung für wassergeführte Kaminöfen oder Kamineinsätze
Der Temperaturmikroprozessorgesteuerte Regler RT-08K TATAREK regelt den Heizkreislauf. Die Regelung steuert bis zu 3 Pumpen, mit Pufferregelung.
Ausdehnungsgefäß
Das Ausdehnungsgefäß auch Expansionsgefäß oder Druckausgleichbehälter sind in Heizungssystemen zu verbauen. Durch die Volumenänderungen des Heizungswassers zwischen minimaler und maximaler Temperatur muss der dadurch entstehende Druck vom Ausdehnungsgefäß aufgenommen werden und so den Druck weitgehend konstant halten (Druckerhaltung). Die optimale Größe des Ausdehnungsgefäßes ist minimum 10% des Pufferspeichervolumens.
Kappenventil für Ausdehnungsgefäße
Dieses Kappenventil ermöglicht den Austausch des Ausdehnungsgefäßes. Wenn das Ausdehnungsgefäß mal ausgetauscht werden muss, durch einen Defekt oder Vergrößerung der Anlage, hilft das Kappenventil das Ausdehnungsgefäß vom System zu trennen, ansonsten müsste eine vollständige Entleerung des Heizsystems erfolgen.
Kesselsicherheitsgruppe
Die Kesselsicherheitsgruppe dient der druckseitigen Absicherung und Entlüftung geschlossener Heizungsanlagen.
Thermische Ablaufsicherung
für geschlossene Heizungsanlagen nach DIN 4751. Größe G 3/4, Gehäuse aus Pressmessing. Die Kappe besteht aus glasfaserverstärktem Kunststoff. Ausgestattet mit Doppelfühler und Tauchhülse DN 15, DIN geprüft, max. Heizleistung 100 KW, Ansprechtemperatur 95°C.
Hinweis: Lesen Sie auch unser FAQ! Darin enthalten sind die häufigsten Fragen zum Produkt. Zudem befindet sich unter 'Downloads' die komplette Anleitung.
| Abgasanschluss | 150 mm |
| Abgasmassenstrom | 10 g/s |
| Abgasnormen/Zulassungen | Stuttgarter Norm Ja Regensburger Norm Ja Münchner Norm Ja Ö-Norm / 15aB-VG Ja DIN Plus Ja |
| Abgastemperatur Nennleistung | 290 °C |
| Abmessung | HxBxT 1095x564x463 mm |
| Abmessung Füllöffnung | HxB 335x375 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Bauart | A1 |
| BImSchV-Emissionswerte | ja BImSchV Stufe 2 |
| Brennkammer | HxBxT 340x390x340 |
| CO Gehalt der Abgase | 1125 mg/m³ |
| EU verantw. Person | office@haassohn.com |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852594485 |
| Empfohlenes Speichervolumen | 50 L pro kW |
| Feinstaubgehalt | 4,4 mg/m³ |
| Zertifiziert nach | BImSchV Stufe 1, BImSchV Stufe 2, Münchner Norm, Regensburger Norm, Stuttgarter Norm |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| GPSR-Anschrift | Urstein Nord 67, 5061 Puch |
| GPSR-Mail | office@haassohn.com |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Haas+Sohn Ofentechnik GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Förderdruck | 10-12 Pa |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungsbereich | 5,0 - 10,0 kW |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Nennleistung | 10 kW |
| Nennleistung luftseitig | 5 kW |
| Nennleistung wasserseitig | 5 kW |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Getrennte Primär- und Sekundärluft | true |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Scheibenspülung | true |
| Scheitholzlänge | 330 mm |
| Schutzart | IP |
| Integrierter Sicherheitswärmetauscher | true |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Volumen Wassertasche | 14 Liter |
| Vorlauf / Rücklauf | 1 Zoll / Innengewinde |
| Edelstahlwärmetauscher | 5,8 m² 48 Liter |
| WEEE-Reg.-Nr. DE | 92067791 |
| Gewicht | 122 kg |
| Wirkungsgrad | 82 % |
