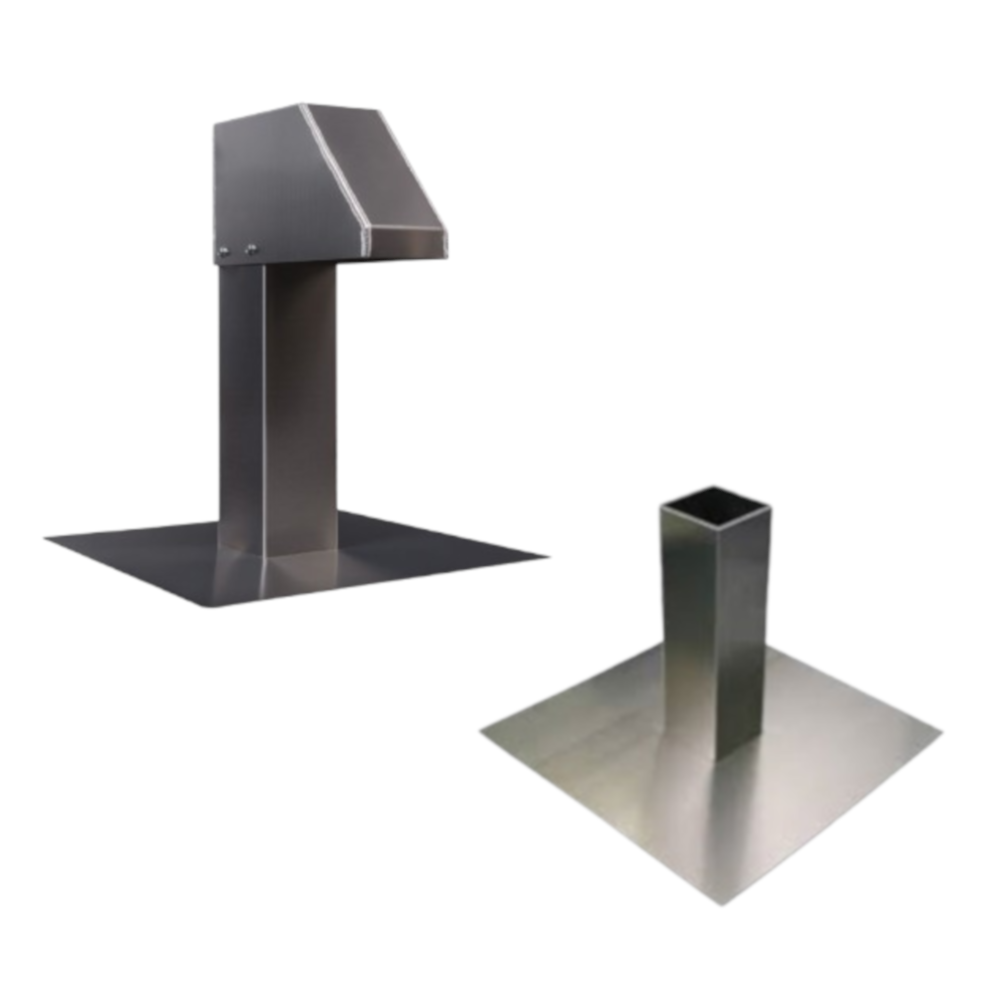

Das Set bestehend aus der Flachdachdurchführung FDD-01 und dem Flachdachfuß FDF-01 eignet sich für die sichere Leitungsführung durch Flachdächer bei gleichzeitig geschützter Dämmebene. Es bietet eine durchdachte Lösung, um Kabel, Leitungen oder technische Anschlüsse zuverlässig vom Gebäudeinneren auf das Dach zu führen.
wasserdichte, geschweißte Aluminiumkonstruktion
für Flachdach und Dachabdichtung geeignet
ideal für PV- und Solarleitungen
direkte Verklebung der Dachdichtungsbahnen
kompakte Bauform mit 1 Ausgang
stabile Basisplatte 250 x 250 mm
Gesamthöhe Basisplatte bis höchster Punkt der Abdeckung: 275 mm
Höhe Basisplatte bis Beginn der Abdeckung: 155 mm
nutzbare Öffnung der Durchführung: 80 x 80 mm
reduziert spätere Dacheingriffe
saubere Durchführung technischer Leitungen
dampfdiffusionsdichte Anwendung für Flachdächer
schützt Dachdämmung vor Kondensatwasser
wasserdichte, geschweißte Aluminium-Konstruktion
werkzeuglose Verbindung der Elemente
passend zu Flachdachdurchführung und Serviceport
verhindert Feuchtigkeit in der Dämmebene
Höhe: 155 mm | Querschnitt: 72x72 mm | Basisplatte: 250x250 mm
Die FDD-01 Flachdachdurchführung nimmt einzelne Leitungen, Kabelwege oder technische Verbindungen auf und führt sie geordnet durch die Dachfläche. Dies ist besonders bei Photovoltaikanlagen, Solarthermie, Lüftungsanschlüssen oder vorbereiteten Dachinstallationen wichtig. Werden Flachdächer nachträglich geöffnet, können Feuchtigkeit, Kältebrücken oder undichte Anschlüsse entstehen. Mit der FDD-01 lässt sich bereits beim Neubau, bei Sanierungen oder bei geplanten Erweiterungen eine stabile Durchführung einplanen, sodass spätere Eingriffe in die Dachhaut reduziert werden.
Der passende FDF-01 Flachdachfuß ergänzt die Durchführung im Bereich der Dämmebene. Er unterstützt eine dampfdiffusionsdichte Anwendung und hilft dabei, Tau- und Schwitzwasser von der Isolation fernzuhalten. Gerade bei Flachdächern ist dieser Schutz besonders wichtig, da Feuchtigkeit in der Dämmung langfristig Schäden verursachen kann. Der integrierte Aufbau mit Indachelement trägt dazu bei, dass die Dachdämmung im Bereich der Durchführung besser geschützt bleibt.
Beide Bauteile bestehen aus Aluminium und sind als wasserdichte, geschweißte Konstruktionen gefertigt. Aluminium ist für den Einsatz auf dem Dach gut geeignet, da es leicht, formstabil und widerstandsfähig gegenüber äußeren Einflüssen ist. Die verschweißte Ausführung schafft stabile Bauteile, die für eine zuverlässige Abdichtung im Bereich der Flachdachdurchführung ausgelegt sind. Dachdichtungsbahnen können direkt an die Außenwandung der Durchführung herangeführt und dort verklebt werden. So entsteht ein sauberer Übergang zur Dachabdichtung.
Auch die Montage profitiert vom abgestimmten Aufbau. Indach- und Aufdachelemente lassen sich ohne Werkzeug miteinander verbinden und anschließend abdichten. Das spart Zeit bei der Installation und erleichtert die saubere Ausführung auf dem Dach. Der FDD-01 verfügt über eine kompakte Bauform mit einem Ausgang, eine Basisplatte von 250 x 250 mm und eine nutzbare Öffnung von 80 x 80 mm. Der FDF-01 besitzt eine Basisplatte mit den Maßen 250 x 250 mm, eine Höhe von 155 mm und einen Querschnitt von 72 x 72 mm.
Bitte beachten Sie, dass die Kombination aus FDD-01 und FDF-01 nicht für Isolationsstärken bis 300 mm ausgelegt ist.
Das Set aus FDD-01-Flachdachdurchführung und FDF-01-Flachdachfuß ist eine robuste Lösung für Flachdächer, bei denen Leitungsdurchführungen, Dachabdichtung und Schutz der Dämmebene zuverlässig aufeinander abgestimmt sein sollen.

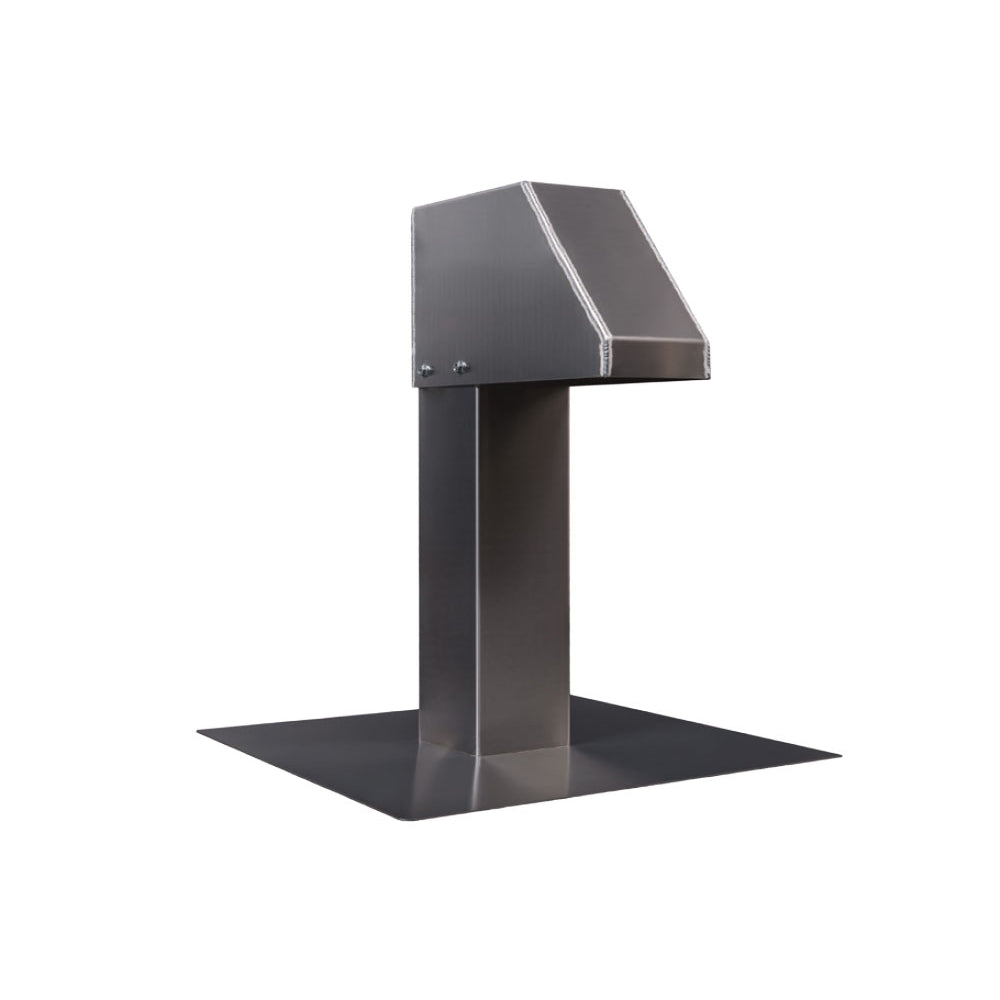

FDD Flachdachdurchführung:
Aluminium als Material
Aluminium ist leicht, stabil und gut für Bauteile auf dem Dach geeignet. Es lässt sich präzise verarbeiten und belastet die Dachkonstruktion nur gering.
Geschweißte Konstruktion
Die einzelnen Bauteile werden fest miteinander verschweißt. Dadurch entsteht eine dichte und stabile Einheit, die Feuchtigkeit zuverlässig vom Durchführungsbereich fernhalten kann.
Direkter Anschluss der Dachdichtungsbahnen
Die Dachbahnen können bis an die Außenwandung der Durchführung geführt und dort verklebt werden. So entsteht ein sauberer Übergang zwischen Dachabdichtung und Bauteil.
Basisplatte 250 x 250 mm
Die quadratische Grundplatte sorgt für eine stabile Auflage auf dem Flachdach. Sie erleichtert die Positionierung und unterstützt einen sicheren Anschluss an die Dachfläche.
Querschnitt 80 x 80 mm
Der Durchlass bietet Platz für einzelne Leitungen oder Kabelwege. Dadurch eignet sich die FDD besonders für überschaubare technische Installationen.

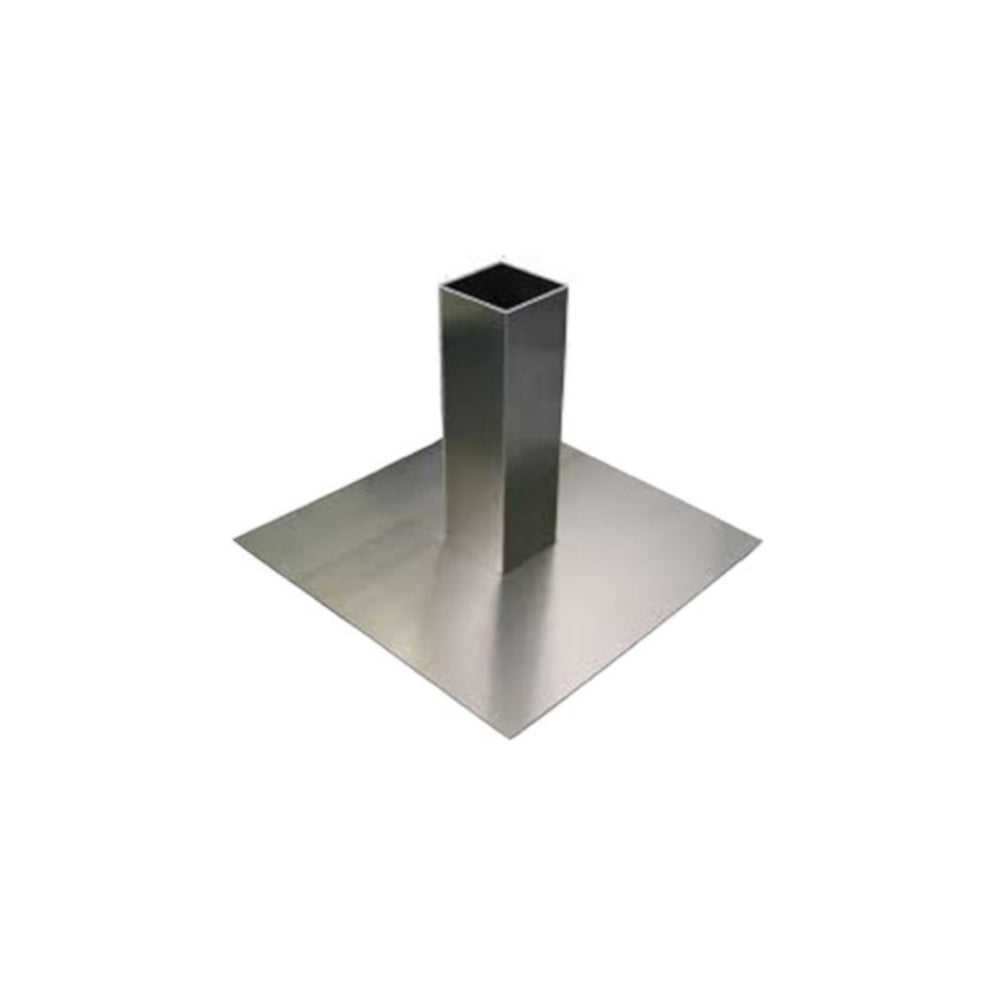

FDF Flachdachfuß:
Dampfdiffusionsdichte Anwendung
Damit ist gemeint, dass Wasserdampf nicht unkontrolliert in die Dachkonstruktion eindringen kann. So bleibt die Dachdämmung besser vor Feuchtigkeit geschützt.
Indachelement
Das Indachelement sitzt innerhalb des Dachaufbaus und schützt die Dämmebene. Beim FDF Flachdachfuß hilft es dabei, Tau- und Schwitzwasser vom Dämmmaterial fernzuhalten.
Geschweißte Konstruktion
Die Bauteile sind fest miteinander verbunden, wodurch eine wasserdichte Ausführung entsteht. Das Aluminium bleibt dabei stabil und eignet sich gut für den Einsatz auf Flachdächern.
Werkzeuglose Verbindung
Indach- und Aufdachelemente können ohne zusätzliches Werkzeug zusammengefügt werden. Das vereinfacht die Montage und erleichtert die anschließende Abdichtung.
Aluminium als Material
Aluminium ist leicht, formstabil und für Dachanwendungen gut geeignet. Es belastet die Konstruktion nur gering und hält äußeren Einflüssen zuverlässig stand.
Flachdachdurchführung FDD-01
Flachdachfuß FDF-01
| EU verantw. Person | info@oelprotektor.de |
| Lieferzeit | 4 - 8 Werktage |
| EAN | 4068407084487 |
| GPSR-Mail | info@oelprotektor.de |
| GPSR-Referrer | GUS – Gewässer-Umwelt-Schutz GmbH |
| GPSR-Link | Sicherheitsinformation |
| Material | Aluminium |
| Design | sonstige |
| Farbe | edelstahl |
| Artikel Einheit | Stk |
| Gewicht | 20 kg |
