Sorel Globalstrahlungssensor für große Solarsysteme | GIR-7
Mit dem Globalstrahlungssensor GIR-7 lassen sich Solarthermie- und Photovoltaik Anlagen optimieren und deren Leistungsbilanz erhöhen.
Produktdatenblatt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung

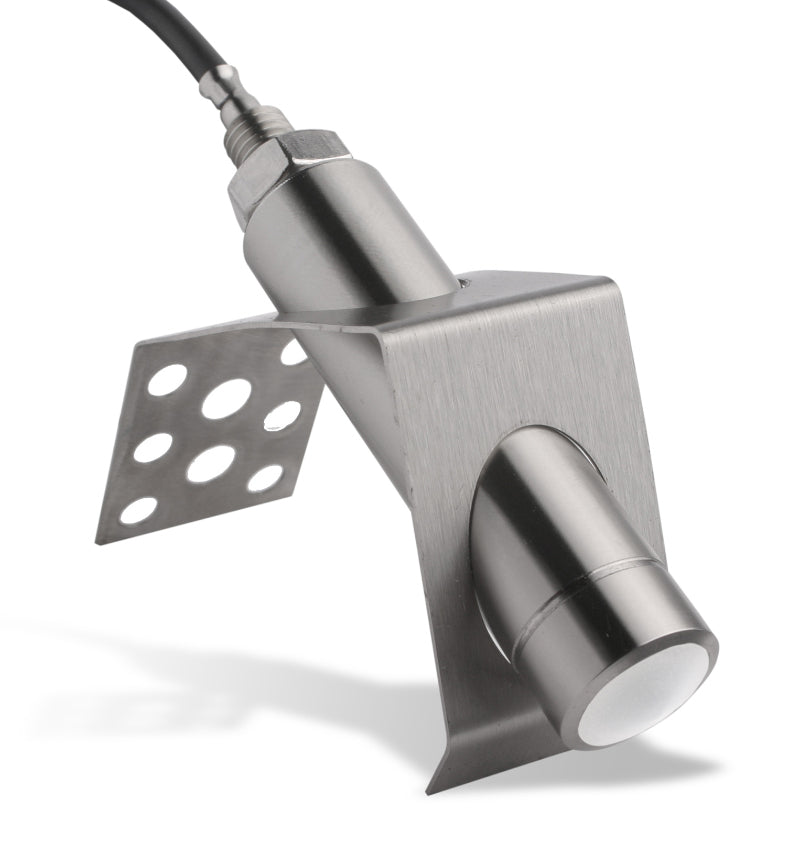

Sorel Globalstrahlungssensor GIR-7 für große Solarsysteme - inkl. 5 m Silikon Kabel
Mit Hilfe des Globalstrahlungssensors kann in Abhängigkeit von der Sonneneinstrahlung ein Starthilfevorgang ausgelöst werden. Wird die eingestellte Stahlungsstärke am Sensor überschritten, wird die Starthilfe aktiviert und die Solarpumpe für die eingestellte Spülzeit eingeschaltet. Wird innerhalb dieser Zeit keine Einschaltbedingung erreicht, wir die Starthilfefunktion für die eingestellte Sperrzeit gesperrt.
Der GIR-7 Strahlungssensor misst die solare Einstrahlung in einem Messbereich von 0 bis 1500 W/m², womit man in Deutschland auf jeden Fall sicher auskommt. Die Messgenauigkeit liegt dabei bei ±5%, wobei die Temperaturabhängigkeit bei unter 0,1%/K liegt. Der Sensor reagiert zudem mit einer Ansprechzeit von unter einer Sekunde. Er hat einen leicht zu reinigenden konischen Diffusor. Dadurch wird erreicht, dass Regentropfen gut abperlen.
Produkteigenschaften im Überblick:
- kompatibel zu SOREL LTDC
- großer Messbereich bis 1.500 W/m², sowie schnelle Ansprechzeit kleiner 1 Sec.
- robustes und wetterfestes Gehäuse aus Edelstahl
- Ausgabe als Pt1000 Simulator
- Schutzart: IP67
- Umgebungstemperatur: -40 °C - 75 °C
- Kabel Silikon 5000 mm, 3-Leiter ADE
- Prozessanschluss: M10
Im Lieferumfang enthalten ist:
- 1 x Globalstrahlungssensor - GIR-7 inkl. 5 M Silikonkabel
- 1 x Quetschkabelschuh M10 mit Isolation (blau) 1,5 - 2,5 mm²
- 1 x Quetschkabelschuh M10 mit Isolation (rot) 0,5 - 1,5 mm²
- 1 x Mutter M10 V2A
- 2 x Schraube 4,2 x 25 V2A
- 1 x Halteblech zur seitlichen Montage
- 1 x Halteblech zur rückseitigen Montage
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 175 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852065428 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 22 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Kabellänge | 5000 mm |
| Schutzart | IP 65 |
| Umgebungstemperatur | - 40 °C bis +75 °C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 5000 mm |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 0,48 kg |
