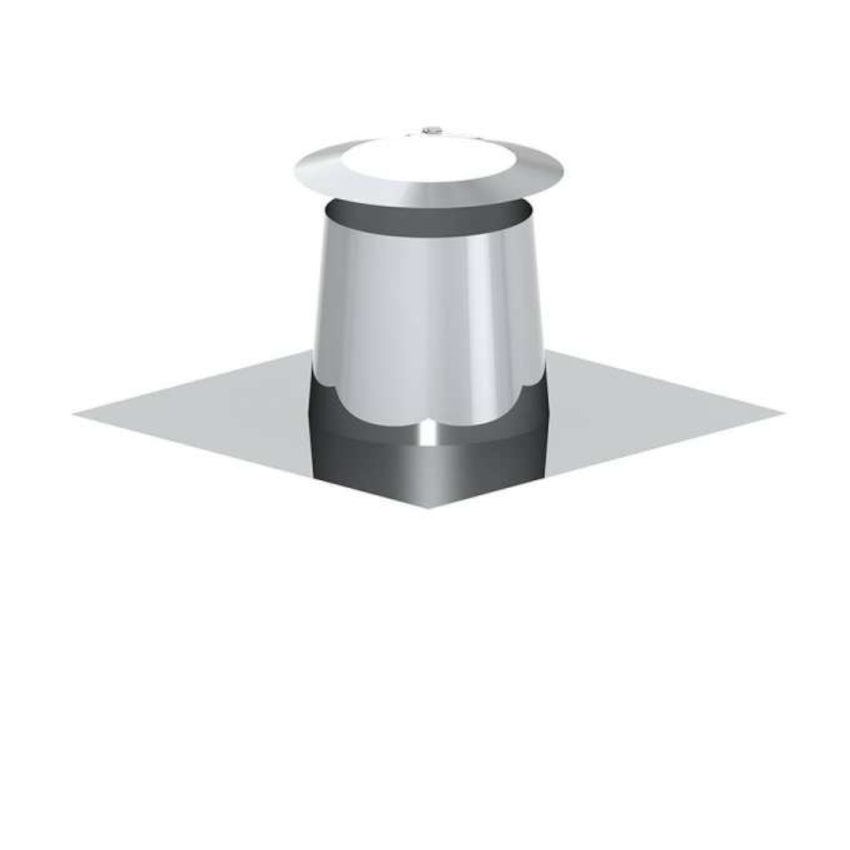

Jeremias Flachdachdurchführung Edelstahl 0°+Wetterkragen | Ø 250 mm
Schornstein-Innendurchmesser: 250 mm
Schornstein-Außendurchmesser: 300 mm
oder
Produktdatenblatt
Ihre persönliche Jeremias-Kaufberatung:
Produkt Details
Beschreibung
Flachdachdurchführung aus Edelstahl für Dächer mit 0° Neigung
Der Durchmesser des Schornsteins ist ihr Maß für die Wahl des Wetterkragens. Die Wanddurchführung aus Edelstahl wird benötigt sobald Sie Ihr Schornsteinsystem durch ein Flachdach mit einem Winkel 0° führen möchten. Die Durchführung besteht komplett aus Edelstahl und deckt mit seinem Umfang das Loch der Schornsteindurchführung ab.
Zusätzlich erhalten sie Sie den Wetterkragen mit dem Sie das System optisch und funktionell vollenden und die Dachdurchführung gegen das Eindringen von Nässe und Regenwasser schützen.
Die Eigenschaften der zugehörigen Edelstahlschornsteine im Überblick
- Typ: DW ECO 2.0
- Dämmstärke: 25 mm mit 120 kg/m³ garantierter Pressdichte
- Einsatzbereiche: Regelfeuerstätten für Öl-, Gas-, Festbrennstoffe (naturbelassenes Holz, Torf, Koks, Kohle)
- Einsatztemperatur: bis 600°C
- Rußbrandbeständig: bis 1000°C
- 3 Meter freistehend bis einschließlich Ø 300 mm
- Material außen: Edelstahl 1.4301 - Hochglanz
- Materialstärke Edelstahl: 0,5 mm
- Wärmedurchlasswiderstand: >0,26 m² K/W
- einfache Steckverbindung
- inklusive extra breites, versenktes Klemmband mit 70 mm
- rußbrandbeständig und feuchteunempfindlich
- Mindestabstand zu brennbaren Bauteilen (Festbrennstoffe) im senkrechten Teil: 70 mm
- Mindestabstand zu brennbaren Bauteilen (Öl, Gas) im senkrechten Teil: 30 mm
- preiswerte Alternative zum doppelwandigen System DW-FU
- CE Klassifizierung nach DIN EN 1856-1
Wie Sie die passende Dachdurchführung wählen
Die Durchmesser-Angaben aller Dachdurchführungen beziehen sich auf den Außen- und Innendurchmesser des Edelstahlschornsteins. Der Innendurchmesser des Edelstahlschornsteins ist auch das Anschlussmaß der Ofenrohre/Rauchrohre im Haus. Damit sie immer mit diesem Maß rechnen können, beziehen sich auch die Dachdurchführungen auf den Innendurchmesser des Edelstahlschornsteins. Zwischen dem inneren und äußeren Schornsteinrohr befindet sich (bei den DW-Eco Schornsteinen) eine 25 mm dicke Dämmschicht.
Bitte beachten Sie:

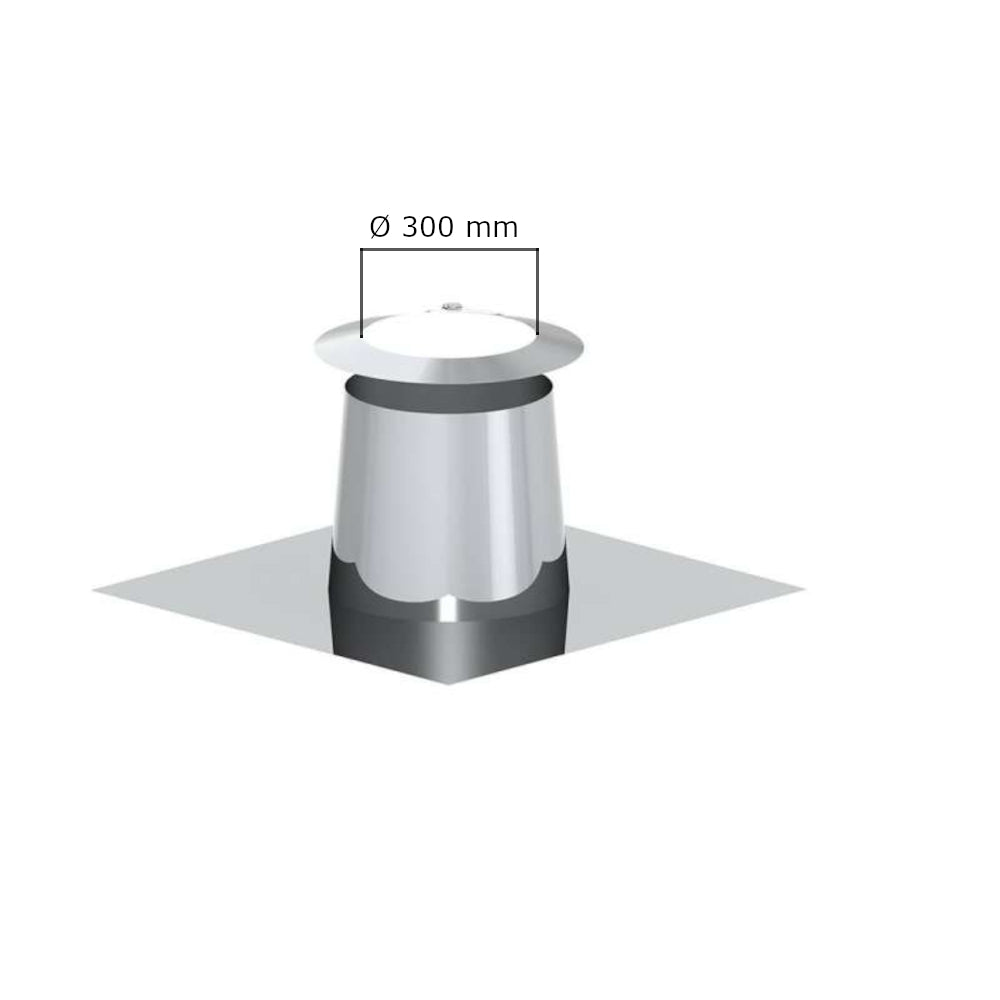

Schornstein-Innendurchmesser: 250 mm
Schornstein-Aussendurchmesser: 300 mm
Die Öffnungsgröße der Dachdurchführung entspricht Innenrohrdurchmesser + 50 mm.
Mehr Informationen
| Abgastemperaturen | <600 °C (Unterdruckbetrieb) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 4 - 8 Werktage |
| DIN EN | 1856-1 zugelassen |
| Doppelwandig | true |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 250 mm |
| EAN | 4062852007435 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Herstellergarantie | 25 Jahre Garantie |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 5 kg |
| Brennstoff | Gas, Öl, Pellets, Festbrennstoffe |
| Anfrage | nein |
| Verpackungseinheit | VE |
