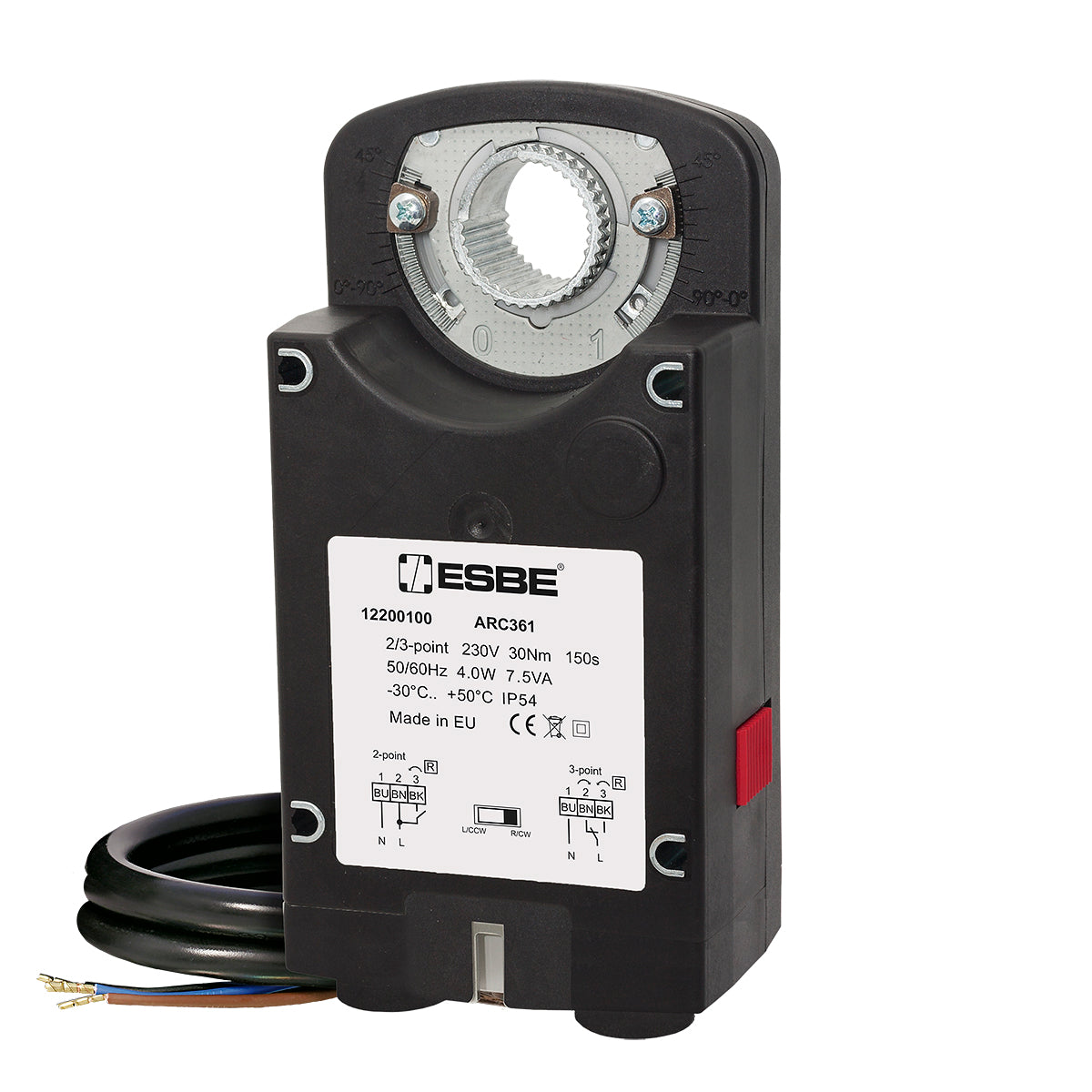

ESBE ARC361 | Spannung 230V AC/DC | Stellmotor

Artikelnummer: 12200100

Stellmotor, einsetzbar für rotierende ESBE Mischer DN100 bis DN150 und Absperrklappen, als auch zum Antrieb von Luftklappen bis zu 6 m² Fläche.

-39%
Normaler Preis bisher: 672,40 € Sale % 409,95 €
inkl. 19% MwSt. zzgl. Versandkosten

oder

  • Visa
  • Google Pay
  • Apple Pay
  • Klarna
  • Mastercard
  • PayPal
  • Amazon
  • American Express
Auf Lager
Lieferzeit: 1 - 3 Werktage**
Versandgewicht: 2.26 kg

Produktdatenblatt

Ihre persönliche ESBE-Kaufberatung:

Luca Schneider

Luca Schneider

03601 40 89 22 81

Mo bis Fr: 10 - 16 Uhr

zur Wunschliste
info-filled Wichtige Informationen

Ihre Anpassung

ESBE ARC361 | Spannung 230V AC/DC | Stellmotor
ESBE ARC361 | Spannung 230V AC/DC | Stellmotor
409,95 €

oder

  • Visa
  • Google Pay
  • Apple Pay
  • Klarna
  • Mastercard
  • PayPal
  • Amazon
  • American Express
Produkt Details +

Produkt Details

Beschreibung

ESBE ARC361 | Spannung 230V AC/DC | Stellmotor | Steuersignal 2-Punkt SPST / 3-Punkt SPDT

Die Stellmotoren der Serie ARC300 von ESBE sind mit einem hohen Drehmoment ausgestattet und können somit sowohl für rotierende ESBE Mischer DN100 bis DN150 und Absperrklappen, als auch zum Antrieb von Luftklappen bis zu 6 m² Fläche eingesetzt werden. Der Stellantrieb wird mit zwei Anbausätzen geliefert: einmal zur Montage auf dem ESBE Mischer der Serie 3F bzw. 4F und ein Anbausatz mit Klemmkupplung für Luftklappen-Achsen.

Durch Drücken des selbstrückstellenden Handknopfes können die Stellantriebe der Serie ARC300 manuell betrieben werden. Solange der Knopf gedrückt ist, ist das Motorgetriebe außer Funktion. Auch kann bei den Stellantrieben der werkseitig eingestellte Arbeitsbereich von 90° individuell eingeschränkt werden. Hierfür können die Anschläge entsprechend versetzt werden. Ein proportionales Stellsignal X und das Rückmeldesignal U werden durch eine durchzuführende Kalibrierung dem geänderten Arbeitsbereich angepasst.

Verschiedene Varianten:

  • ARC361 Steuersignal 2-Punkt- / 3-Punkt, Spannungsversorgung 230V AC/DC, Kabellänge 1 m vormontiert
  • ARC363 Steuersignal 2-Punkt- / 3-Punkt, Spannungsversorgung 24V, AC/DC, Kabellänge 1 m vormontiert
  • ARC369 Steuersignal (Y) 0-10V, 2-10V, 0-20mA sowie 4-20mA, Spannungsversorgung 24V AC/DC, Kabellänge 1 m vormontiert, Rückmeldesignal (U) 0(2)-10V (abhängig von der realen Position)

Geeignet für:

  • ESBE Mischer der Serie 3F und 4F DN50 bis DN150
  • ESBE Absperrklappe DN80 bis DN100
  • Luftklappen bis zu 6 m² Fläche mit quadratischen Achsen (9 - 18 mm) sowie runden Achsen (9 - 26 mm)

Wichtig: Die vom Luftklappenhersteller zu liefernden Spezifikationen wie z. B. Querschnitt oder Design, ebenso wie Luftvolumenstrom und Umgebungsbedingungen sind dringend zu berücksichtigen!

Highlights der ARC300-Stellmotoren

  • 30 Nm Drehmoment
  • Perfekte Abstimmung von Stellantrieb mit ESBE Mischer der Serie 3F / 4F
  • Mit Klemmkupplung-Anbausatz für Luftklappen-Achsen
  • Verschiedene Steuersignale möglich

Mehr Informationen

General_Breite 96 mm
Lieferzeit 1 - 3 Werktage**
EAN 7330193050609
General_Höhe 193 mm
Prüfbedingungen * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert.
Design Klassisch
Farbe schwarz
General_Länge_Tiefe 60 mm
Gewicht 2,26 kg
