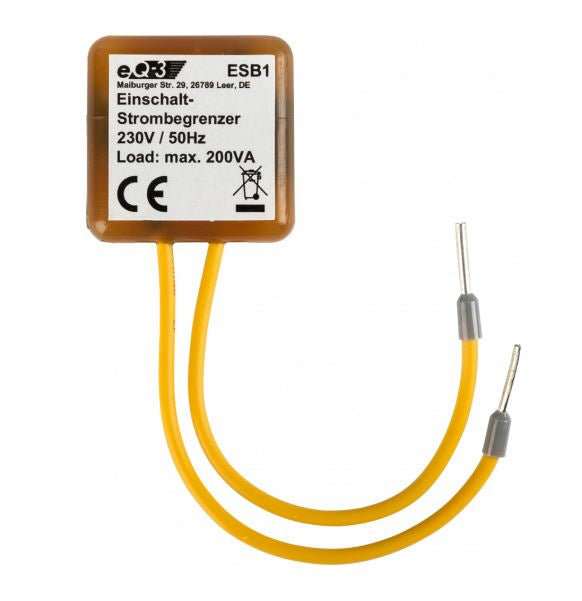

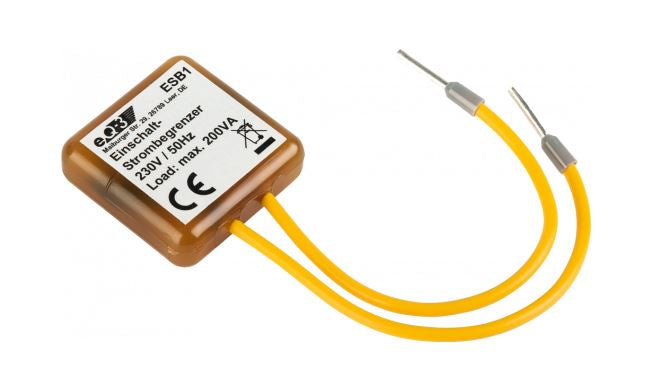

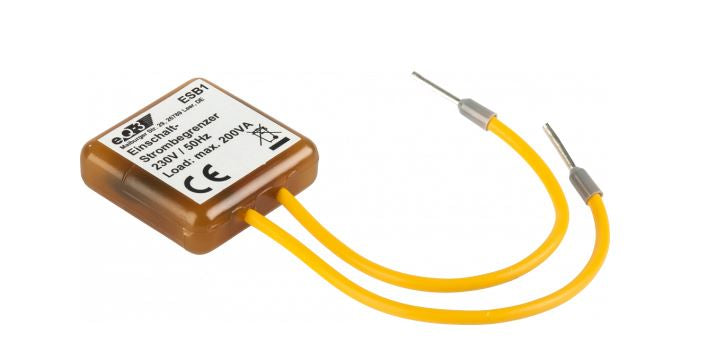

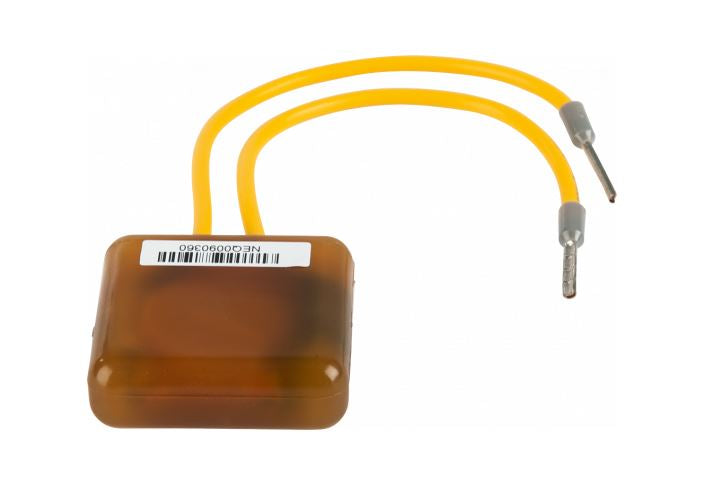

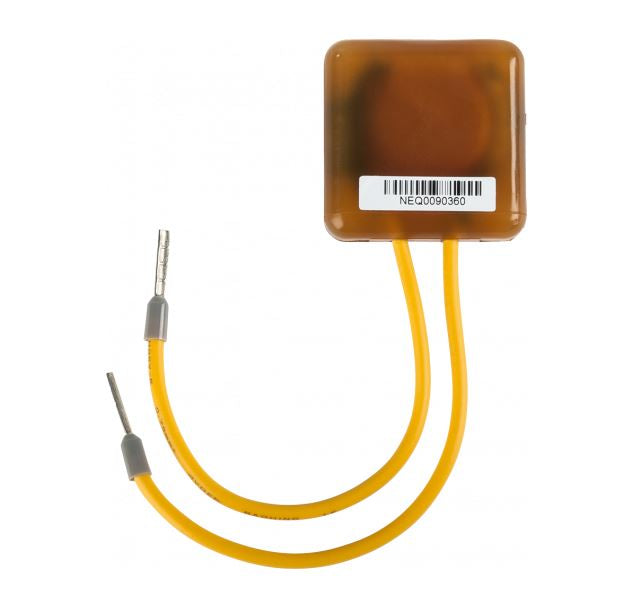

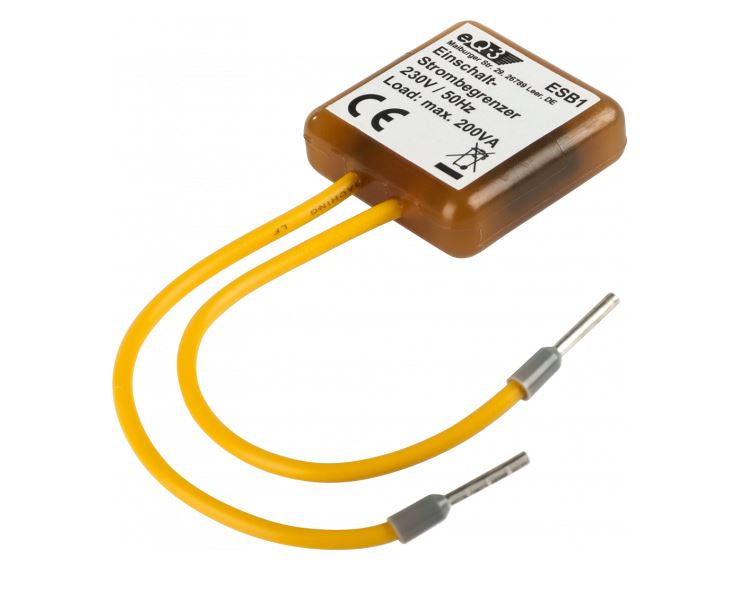

Beim ESB-1 ist der Einschaltstrom auf einen ungefährlichen Wert begrenzt.
Ihre persönliche eQ-3-Kaufberatung:
Geräte mit elektronischen Netzteilen, z. B. Fernseher oder Hochvolt-LED-Leuchtmittel, sowie Verbraucher wie Leuchtstofflampen und Energiesparlampen können kurzzeitig Einschaltströme von über 100 A erzeugen. Werden solche Verbraucher über ein Relais geschaltet, zum Beispiel über das Relais eines Schaltaktors, kann dies zu vorzeitigem Verschleiß des Geräts führen. Unter ungünstigen Umständen können hohe Einschaltströme zu einem Verkleben der Relaiskontakte und damit zu einem Ausfall der Schaltung führen.
Der eQ-3 Einschalt-Strombegrenzer reduziert über einen integrierten NTC-Widerstand potenziell auftretende hohe Einschaltströme, z. B. beim Einsatz von modernen LED-Leuchtmitteln. So kann die Lebensdauer einer konventionellen Glühlampe um ein Vielfaches verlängert und gleichzeitig das Schaltrelais eines Aktors geschont werden.
Der ESB-1 kann für Lasten bis 200 VA direkt in den Lastkreis geschaltet werden. Das kompakte Gerät kann in Schalter- oder Verteilerdosen oder z. B. Lampengehäusen sehr einfach installiert werden. Nicht für schnelles, periodisches Schalten geeignet!
Hinweis: Der Einschalt-Strombegrenzer ist nicht für schnelles periodisches Schalten geeignet. Die Pausenzeit zwischen einem Schaltvorgang sollte auf jeden Fall mehr als 30 Sekunden betragen. Bei kürzeren Schaltperioden besteht die Gefahr, dass der Einschaltstrom-Begrenzer nicht greift.
| Abmessung | 30 x 10 x 30 mm |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| LED-Anzeige | Nein |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 30 mm |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Display | Nein |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4023392303661 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| General_Höhe | 10 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Schutzart | IP20 |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Laststrom Ausgang | max. 200 VA |
| Master-/ Slave-Funktion | Nein |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| max. Schaltleistung | max. 200 VA |
| Art der Montage | Aufputz, Unterputz |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromaufnahme | Spitzen-Einschaltstrom 90 A/1 ms |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 30 mm |
| Umgebungstemperatur | 5 bis 35 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 120 x 90 x 33 mm |
| Versorgungsspannung | 230 V/50 Hz |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,05 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
