eQ-3 Funk-Analyser 868 MHz | EQ3-RFA
Anzeige, Analyse und Kontrolle von Funktelegrammen der Systeme Homematic IP, Homematic und MAX! auf der Funk-Frequenz 868,3 MHz.
Nicht vorrätig
Lieferzeit:
nicht mehr lieferbar**
Versandgewicht:
0.01 kg
Produktdatenblatt
Ihre persönliche KlimaWorld-Kaufberatung:
Produkt Details
Beschreibung
eQ-3 Analyse der Funkumgebung auf Funk-Frequenz 868,3 MHz | EQ3-RFA
Der Funk-Analyser 868 MHz ermöglicht die visuelle Anzeige und Steuerung von Funktelegrammen der Smart-Home-Systeme Homematic, Homematic IP und Max! auf der Funk-Frequenz 868,3 MHz. Somit werden Programmabläufe mit unnötigen und häufigen Funkaussendungen leicht identifiziert und können optimiert werden.
Der Analysator verfügt über eine automatische Abschaltung, um Batteriestrom zu sparen.
Produkteigenschaften im Überblick
- erkennt das Funktelegramm des eingesetzten Smart-Home-Systems und vereinfacht so eine Analyse der Funkumgebung
- entwickelt für Umgebungen mit Funk-Systemen von eQ-3
- durch die Anzeige der Sende- und Empfangsleistung der eingesetzten Geräte lässt sich die Positionierung einzelner Komponenten im Smart Home anpassen, um eine möglichst störungsfreie Funkkommunikation zu erreichen

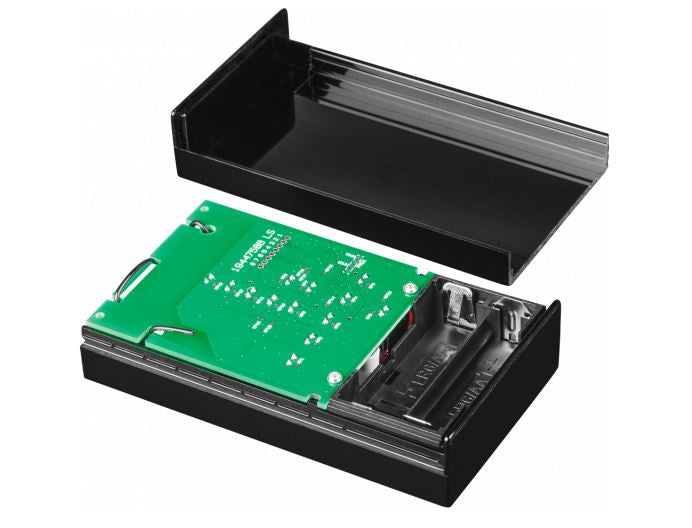

- flexibel einsetzbar dank Batteriebetrieb und kompaktem Gehäuse

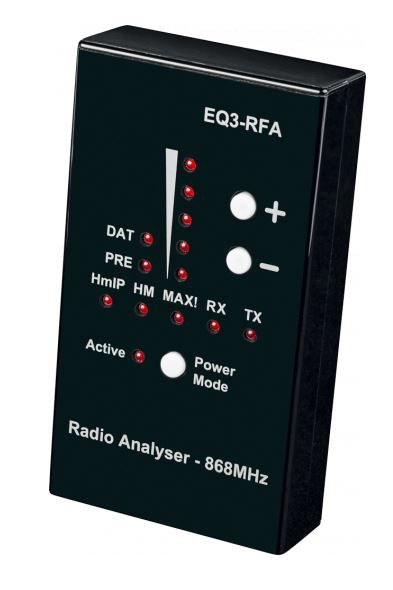

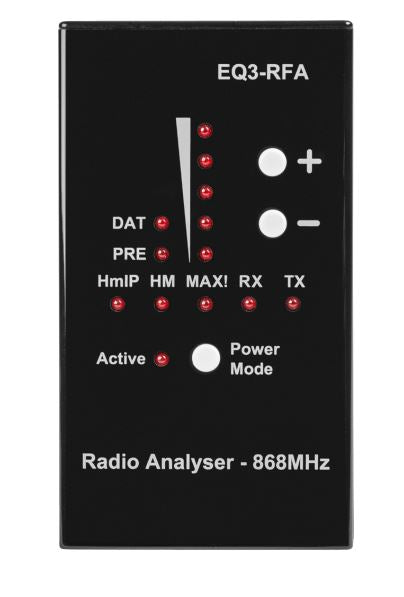

- Anzeige der Empfangsstärke eines Funktelegramms über LED-Pegelanzeige
- anpassen der Empfangsempfindlichkeit zur Nahfeldanalyse möglich
- Betriebsart RX: systemunabhängiger allgemeiner Empfangsbetrieb mit Anzeige der Empfangsstärke (RSSI) über Pegel-LEDs zum Orten sowie Analysieren von Sendern und möglichen Störfaktoren
- Betriebsart TX: Zyklisches Aussenden eines Funk-Telegramms: dient in Verbindung mit einem zweiten Funk-Analyser zur groben Ermittlung der Verbindungsqualität und Erreichbarkeit von Funk-Komponenten
Im Lieferumfang enthalten sind:
- 1 x Funk-Analyser - 868 MHz - EQ3-RFA
- 2 x 1,5 V LR6/Mignon/AA Batterien
- 1 x Bedienungsanleitung in DE
Mehr Informationen
| Abmessung | HxBxT 112 x 62 x 26 mm |
| andere Bussysteme | sonstige |
| LED-Anzeige | Ja |
| Funk bidirektional | Ja |
| General_Breite | 62 mm |
| Lieferzeit | nicht mehr lieferbar** |
| EAN | 4047976541218 |
| Farbe | schwarz |
| Funkfrequenz | 868,0 MHz - 868,6 MHz |
| Bussystem Funkbus | Ja |
| General_Höhe | 112 mm |
| Schutzart | IP20 |
| Art der Montage | sonstiges |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| typ. Funk-Freifeldreichweite | 420 m |
| Stromaufnahme | 27 mA max. |
| Design | sonstige |
| Farbe | schwarz |
| General_Länge_Tiefe | 26 mm |
| Umgebungstemperatur | -10 bis +55 °C |
| Artikel Einheit | St |
| Verpackungsabmessungen | 182 x 137 x 45 mm |
| Versorgungsspannung | 2 x 1,5 V LR6/Mignon/AA |
| Bedienung Vor-Ort | Ja |
| WEEE-Reg.-Nr. DE | 21152690 |
| Gewicht | 0,01 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
