Der Pelletofen BILD 9+ AT TOP von Edilkamin ist eine durchdachte Heizlösung für moderne Wohnkonzepte mit begrenztem Platzangebot, bei denen gleichzeitig hohe Ansprüche an Technik und Komfort gestellt werden. Mit seiner Bautiefe von nur 30 cm lässt sich der Ofen auch in schmalen Räumen problemlos integrieren.

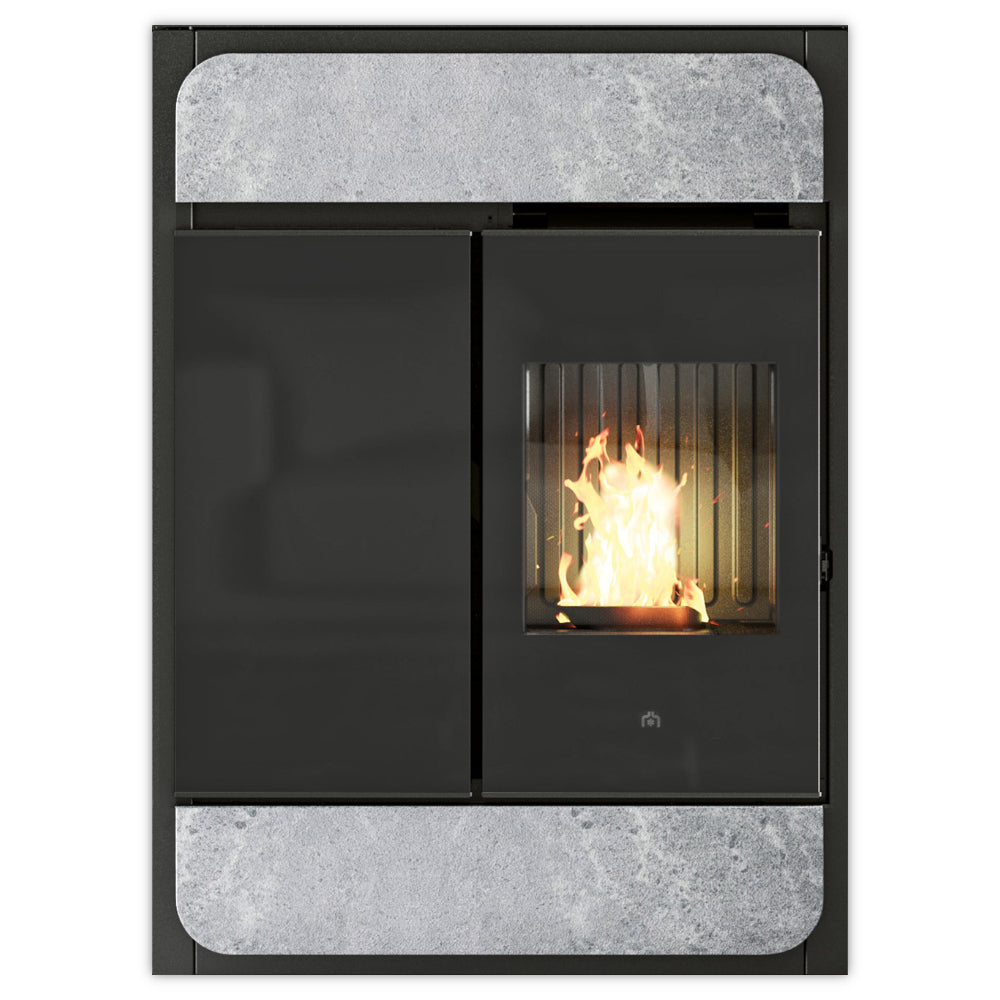

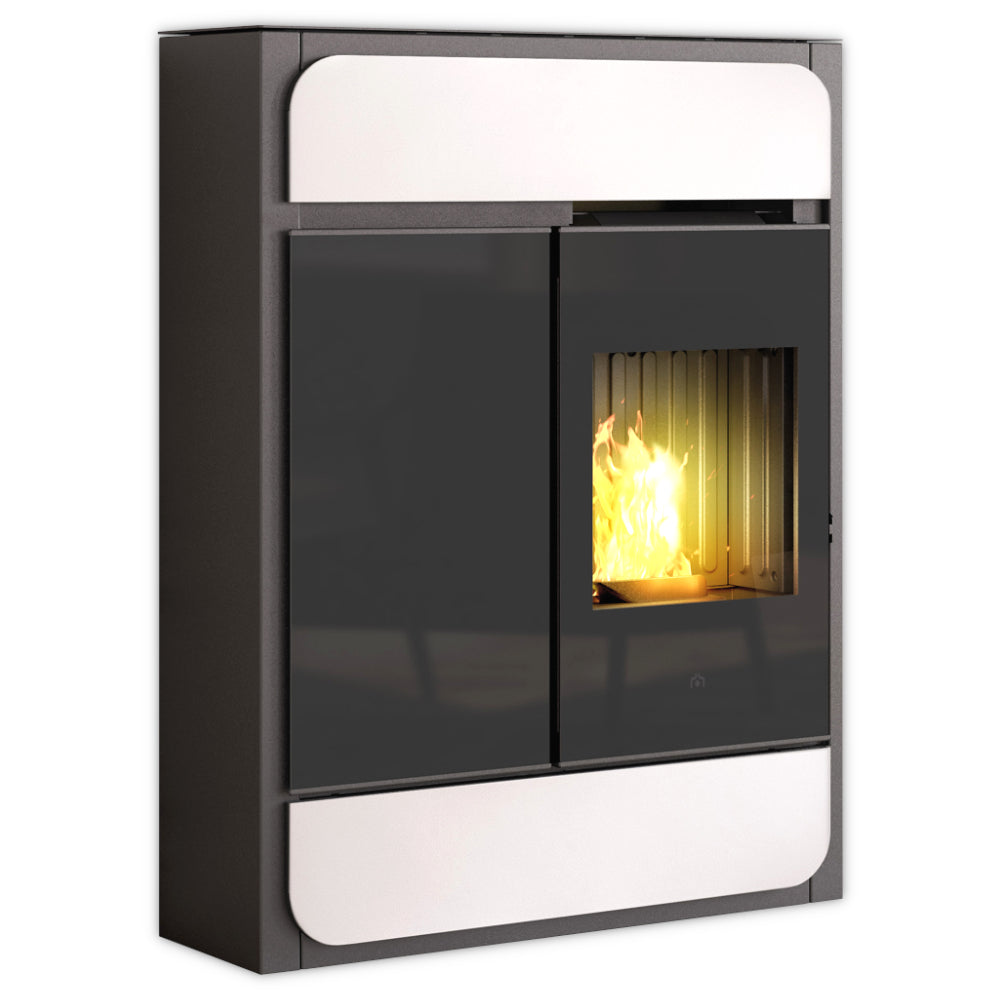

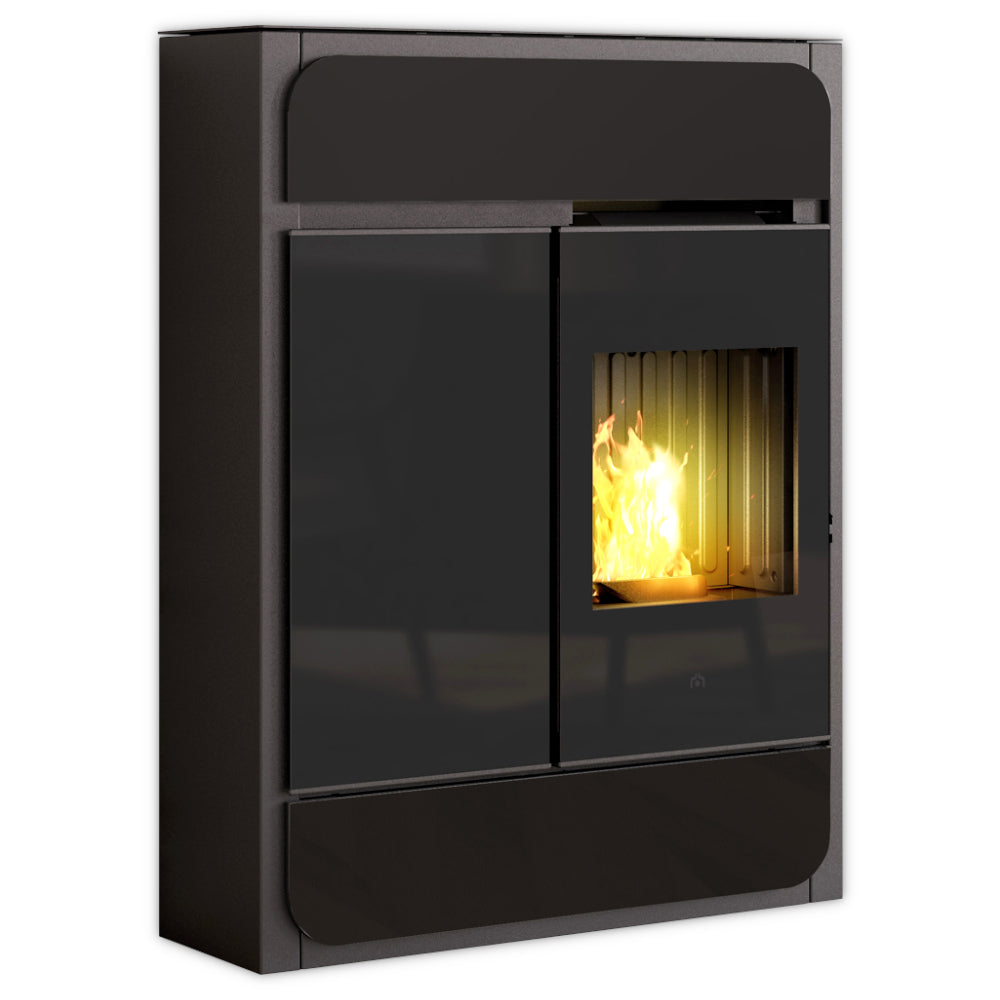

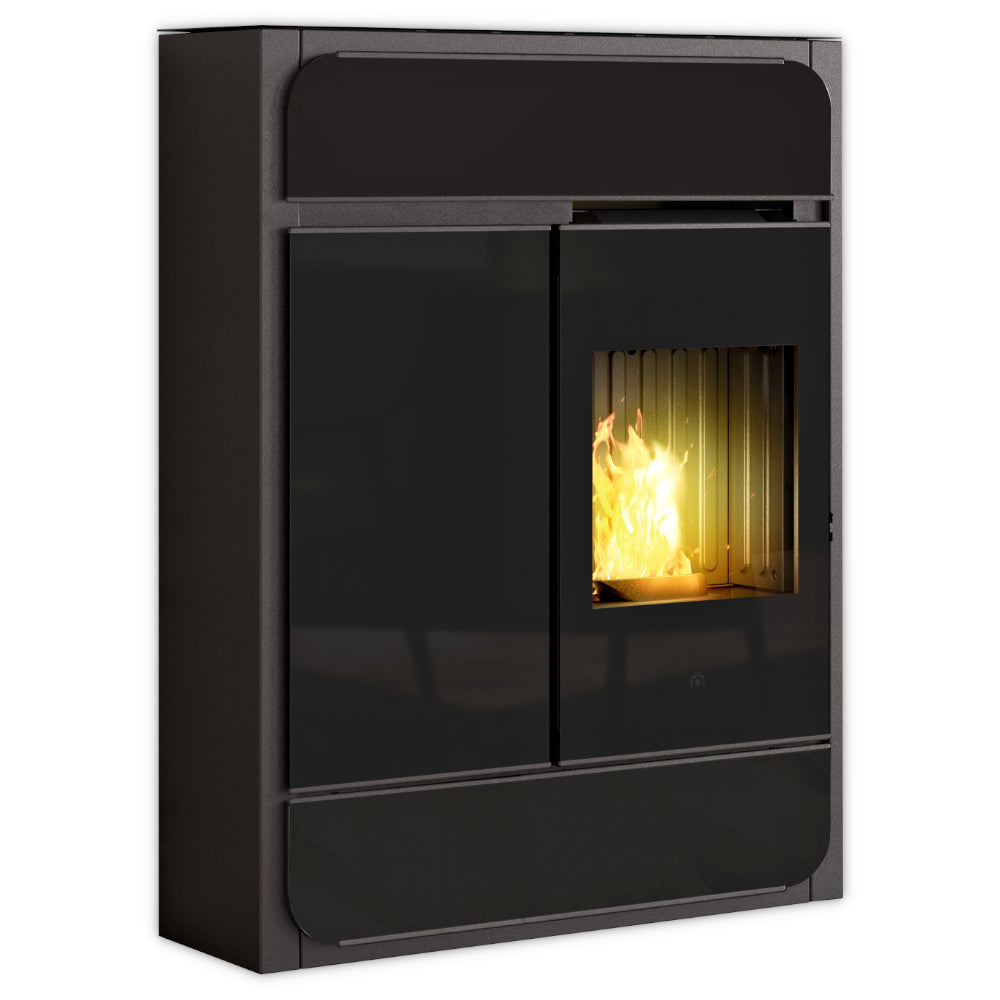

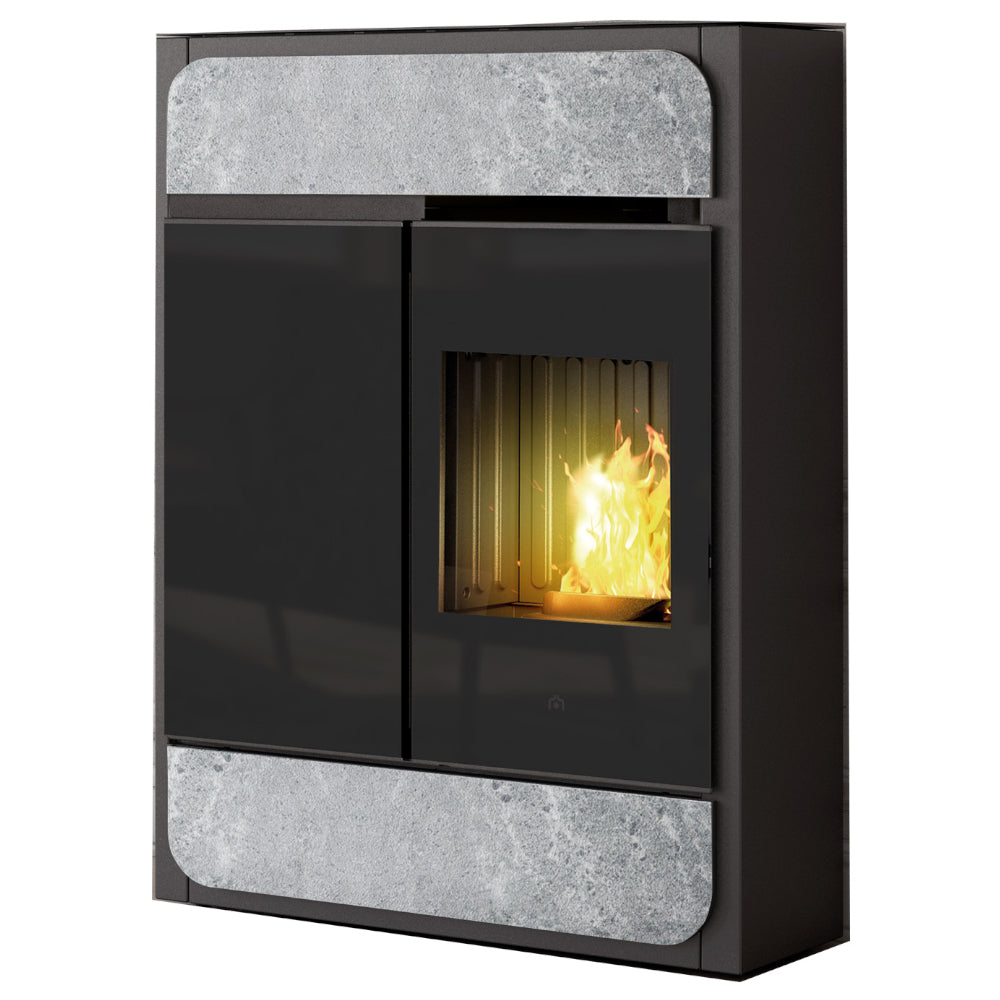

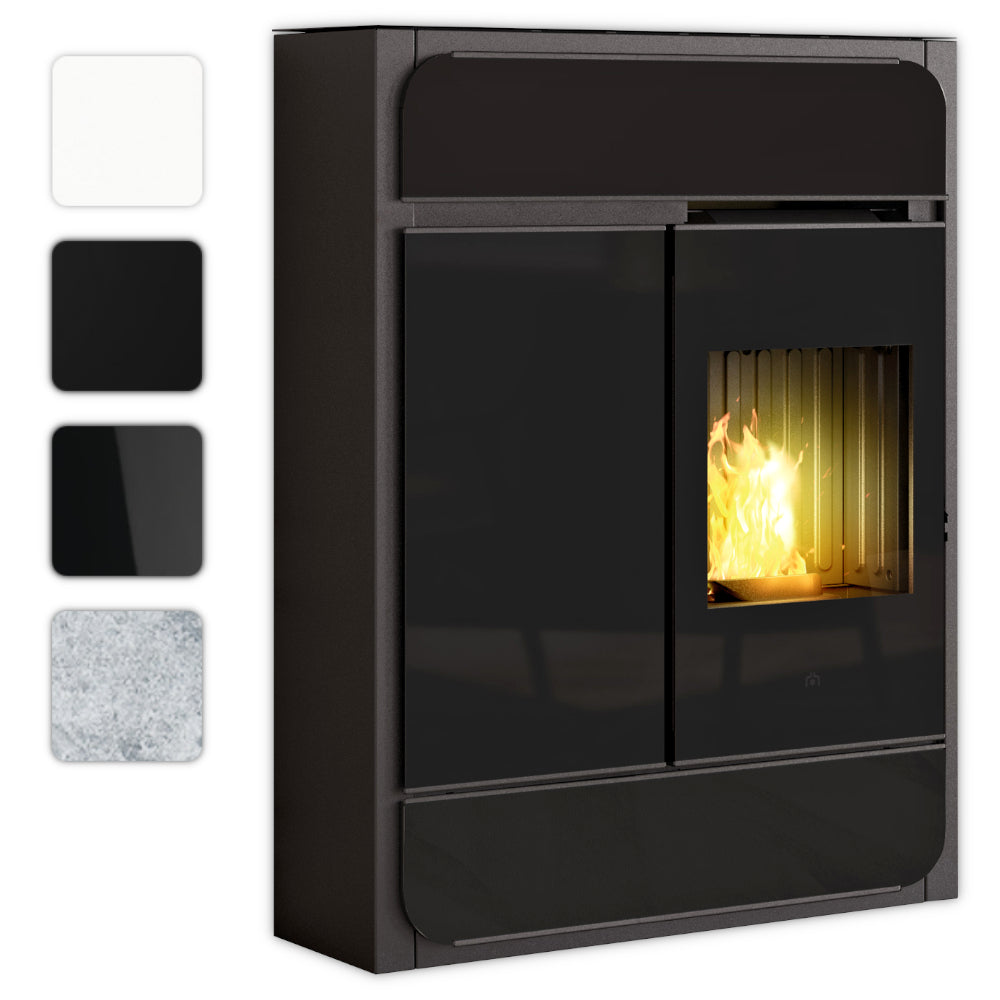

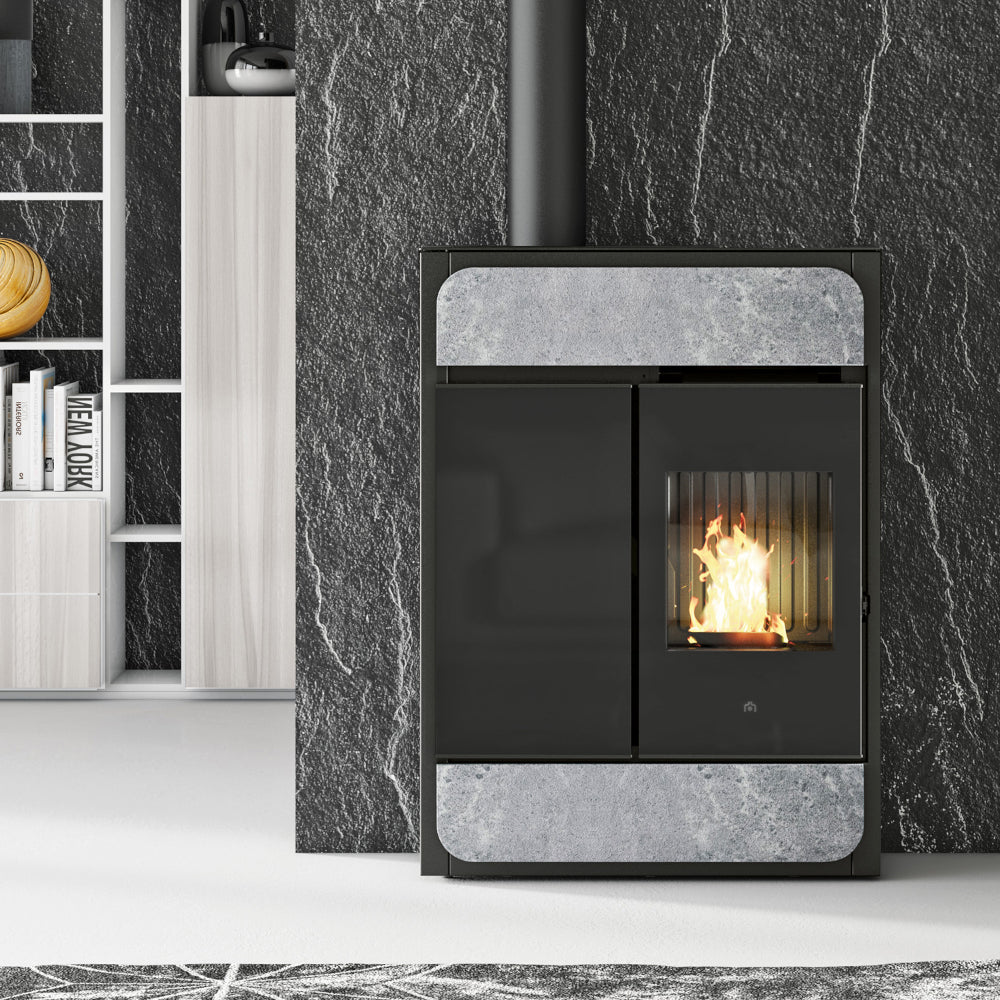

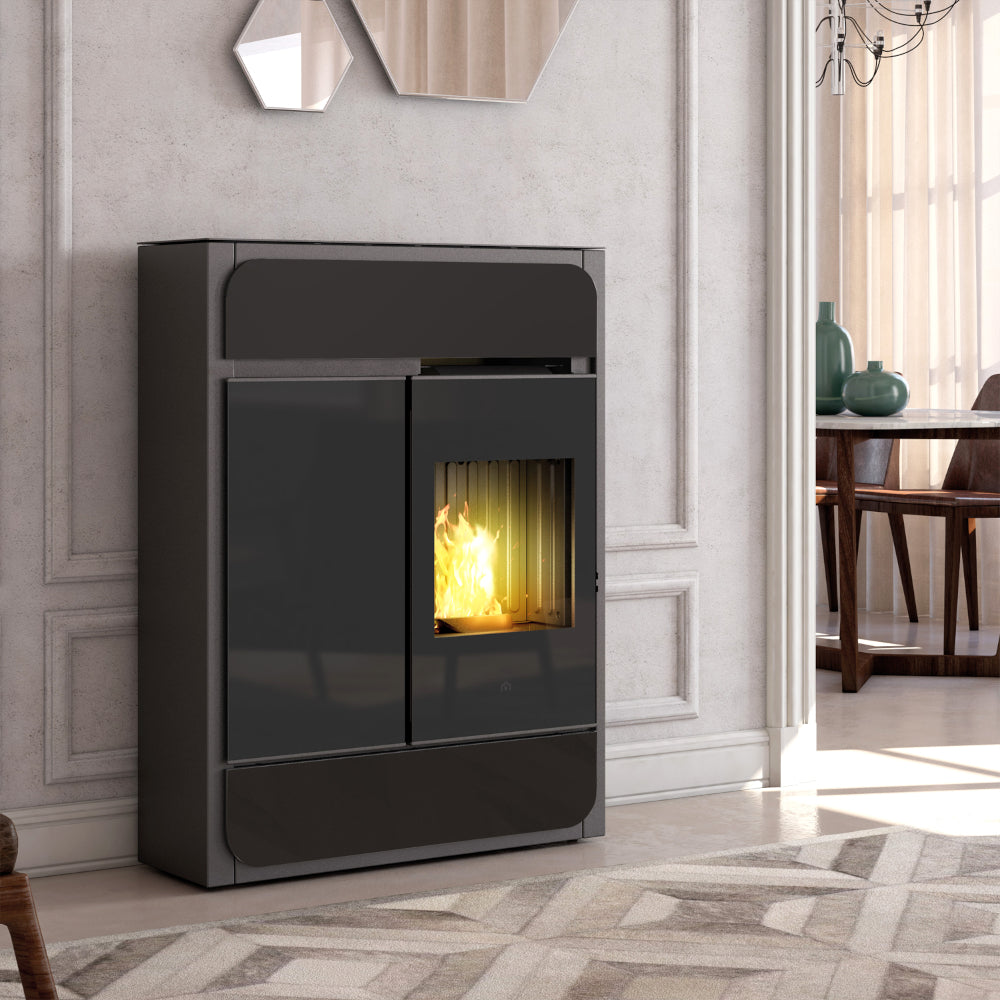

Besonders auffällig ist das klare, ruhige Design des Pelletofens. Die flache Front wirkt fast wandbündig und verleiht dem Gerät eine elegante, architektonische Anmutung. Große, gleichmäßige Flächen sorgen für eine reduzierte Optik, während das Sichtfenster mit senkrechten Linien den Blick gezielt auf das Flammenspiel lenkt. Die Kombination aus dunklen Oberflächen und optionalen Verkleidungen aus Naturstein oder Glas schafft einen hochwertigen Eindruck und passt zu modernen sowie zeitlosen Einrichtungsstilen. Durch seine kompakte Form bleibt der Ofen dezent im Hintergrund und setzt dennoch einen klaren gestalterischen Akzent.
Technisch ist der BILD 9+ AT TOP auf einen klassischen Rauchabzug ausgelegt. Der Rauchauslass mit Ø 8 cm befindet sich oben am Gerät und eignet sich ideal für bestehende Schornsteinführungen. Im Unterschied zur COAX-Variante wird hier kein gemeinsamer Koaxialanschluss genutzt, und im Gegensatz zur TOP-Version liegt der Abgasanschluss nicht auf der Rückseite, sondern wird senkrecht nach oben geführt. Für eine bedarfsgerechte Wärmeverteilung ist der Pelletofen kanalisierbar. Über das AirSwitch-System kann die Warmluft entweder direkt in den Aufstellraum oder über einen rückseitigen Warmluftausgang in einen weiteren Raum geleitet werden. Die Steuerung der Ventilatoren erfolgt komfortabel über die Mind Remote-Fernbedienung, sodass sich unterschiedliche Temperaturzonen individuell einstellen lassen.
Für einen komfortablen und sparsamen Betrieb sorgen zahlreiche Automatikfunktionen. Das Leonardo-System überwacht kontinuierlich die Verbrennungsparameter und passt den Betrieb an die Pelletqualität, den Rauchabzug und die Umgebungsbedingungen an. Ergänzt wird dies durch Fire Control zur Reduzierung von Brennstoffverlusten sowie durch Zeitprogramme für den Tages- und Wochenbetrieb. Mit der RELAX-Funktion kann das Warmluftgebläse abgeschaltet werden, sodass die Wärme ausschließlich über natürliche Konvektion abgegeben wird.
Der Edilkamin Pelletofen BILD 9+ AT TOP verbindet ein außergewöhnlich schlankes Design mit moderner Technik und bietet eine flexible Heizlösung für anspruchsvolle Wohnräume.
Zeitprogrammierung
Der Pelletofen kann so eingestellt werden, dass er zu festgelegten Uhrzeiten automatisch startet und sich wieder abschaltet, zum Beispiel morgens oder abends.
Klima-Komfort
Diese Funktion schaltet den Ofen automatisch ab, sobald die gewünschte Raumtemperatur erreicht ist, und startet ihn erneut, wenn die Temperatur sinkt. Sie eignet sich besonders für kleine, sehr gut gedämmte Räume.
Autocheck
Beim Einschalten im kalten Zustand überprüft der Ofen selbstständig alle wichtigen Funktionen und erkennt mögliche Störungen frühzeitig.
Automatische Reinigung der Brennschale
Während des Betriebs wird die Brennschale regelmäßig automatisch gereinigt, wodurch ein langer, unterbrechungsfreier Heizbetrieb möglich ist. Eine manuelle Reinigung bei kaltem Ofen ist weiterhin erforderlich.
Leonardo-System
Das Leonardo-System misst kontinuierlich die Abgaswerte, die Luftzufuhr und die Pelletqualität. Dabei werden auch Einflüsse wie die Rauchrohrführung, die Wetterbedingungen und die Eigenschaften der Pellets berücksichtigt, um die Verbrennung automatisch anzupassen und einen gleichmäßigen Betrieb zu gewährleisten.
Warmluftaustritt
Die erzeugte Wärme kann gezielt in den Aufstellraum abgegeben oder über einen rückseitigen Anschluss in weitere Räume geleitet werden.
Fire-Control-System
Das Fire-Control-System reguliert die Verbrennung automatisch, um unnötigen Pelletverbrauch zu vermeiden und den Betrieb stabil zu halten.
Relax-Funktion
Mit der Relax-Funktion kann das Warmluftgebläse abgeschaltet werden, sodass der Ofen seine Wärme leise über natürliche Konvektion abgibt.
| Abgasanschluss | Ø 80 mm |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Beheizbarer Rauminhalt | 225 m³ |
| BImSchV-Emissionswerte | Erfüllt die Anforderungen der aktuellen BImSchV |
| General_Breite | 800 mm |
| Brenndauer | 12 - 24 h |
| Brennstoffverbrauch | 0,9 - 1,9 kg/h |
| EU verantw. Person | export@edilkamin.com |
| Lieferzeit | 5–25 Werktage |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4260609966145 |
| Externe Zuluft | Ø 60 mm |
| Zertifiziert nach | BImSchV Stufe 2, CE-Zeichen, Ecodesign, TÜV Rheinland |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Ausstattung | Fernbedienung, Integrierter Verbrennungsregler, Relax Funktion, Sistema Leonardo, Wochenprogrammierung, Rauchaustritt oben |
| GPSR-Anschrift | Via Mascagni 7, 20020 Milano |
| GPSR-Mail | export@edilkamin.com |
| GPSR-Produkttyp | Kamin |
| GPSR-Referrer | Edilkamin S.p.A. |
| GPSR-Hinweis | Kaminöfen und Kamineinsätze nur bestimmungsgemäß nutzen. Sicherheitsabstände einhalten, nur zugelassene Brennstoffe verwenden. Regelmäßig reinigen, CO-Warnmelder nutzen. Auf nicht brennbarem Untergrund aufstellen, Wartung durch Fachpersonal. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 1100 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Tank-Kapazität | 22 kg |
| Leistungsbereich | 3,9 - 8,6 kW |
| Material Brennraum | Gußeisen |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max Betriebsdruck | 10 bar |
| Modell Name | BILD 9+ TOP |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | Modern |
| Farbe | mehrfarbig |
| General_Länge_Tiefe | 300 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 84440888 |
| Gewicht | 155 kg |
| Brennstoff | Pellets |
| Wirkungsgrad | 92,2 % |
| Anfrage | nein |
| Energieeffizienzklasse | A++ |
| Hersteller | EdilKamin |
| Verpackungseinheit | VE |
