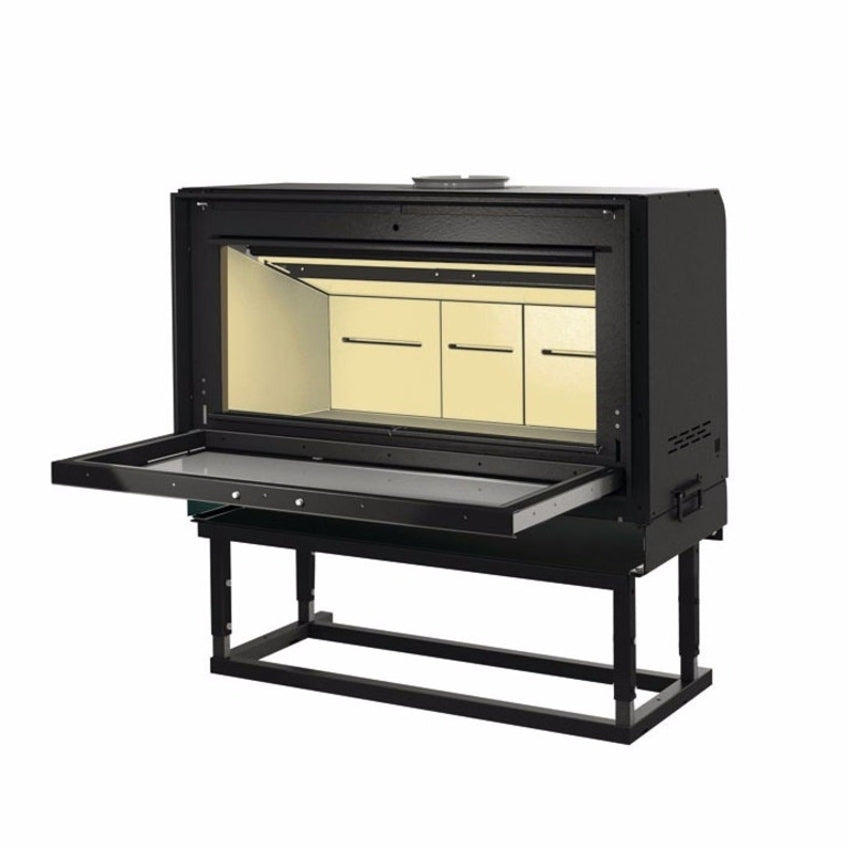

Der Holzkamineinsatz Screen Up von Edilkamin verfügt über eine neue praktische Klappenöffnung. Diese hat den Vorteil dass keine Asche aus der Öffnung des Feuerraums entweicht.
Befeuert wird er entweder mit Scheitholz oder mit Holzbriketts.
Wie für Edilkamin üblich ist auch im Screen up wieder modernste Technik integriert, wie z.B. das SCP System. Dieses innovative System sorgt für sauberere Abgase und größere Wärmeausbeute. Nach einer guten „Primärverbrennung“, die durch eine revolutionäre Methode zur Verteilung der Verbrennungsluft erreicht wird, wird nämlich durch die „Nachverbrennung“ eine Optimierung des Prozesses erreicht. Die Luft zur „Nachverbrennung“ wird im Bereich des SCP-Systems in den Feuerraum eingeleitet, um Schadstoffe abzubauen und weitere Wärme zurückzugewinnen.

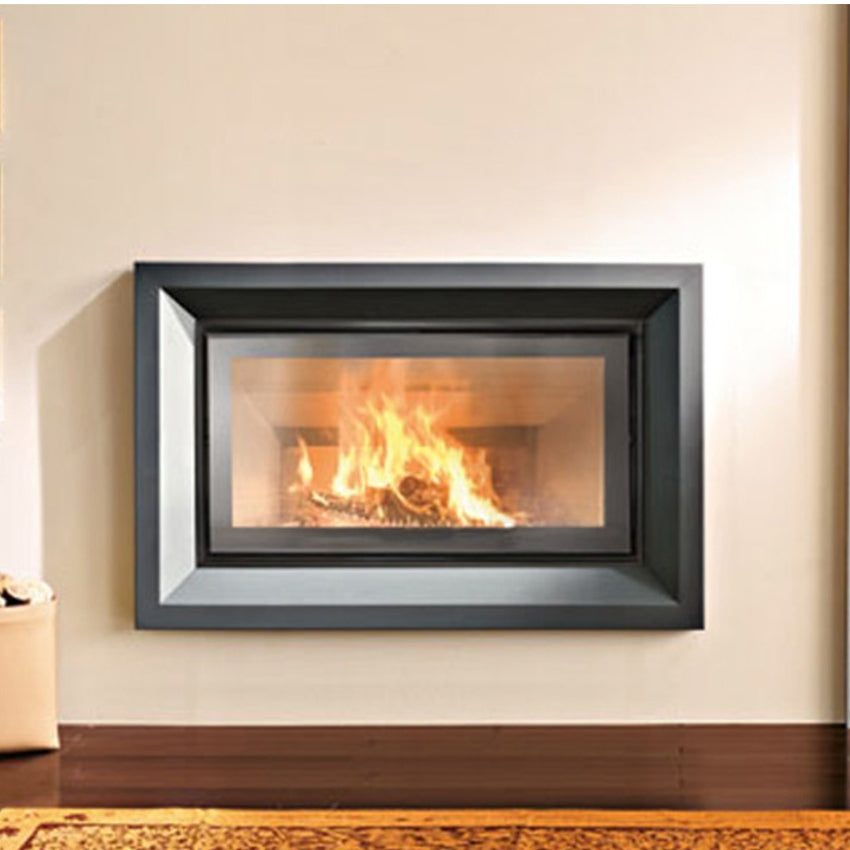

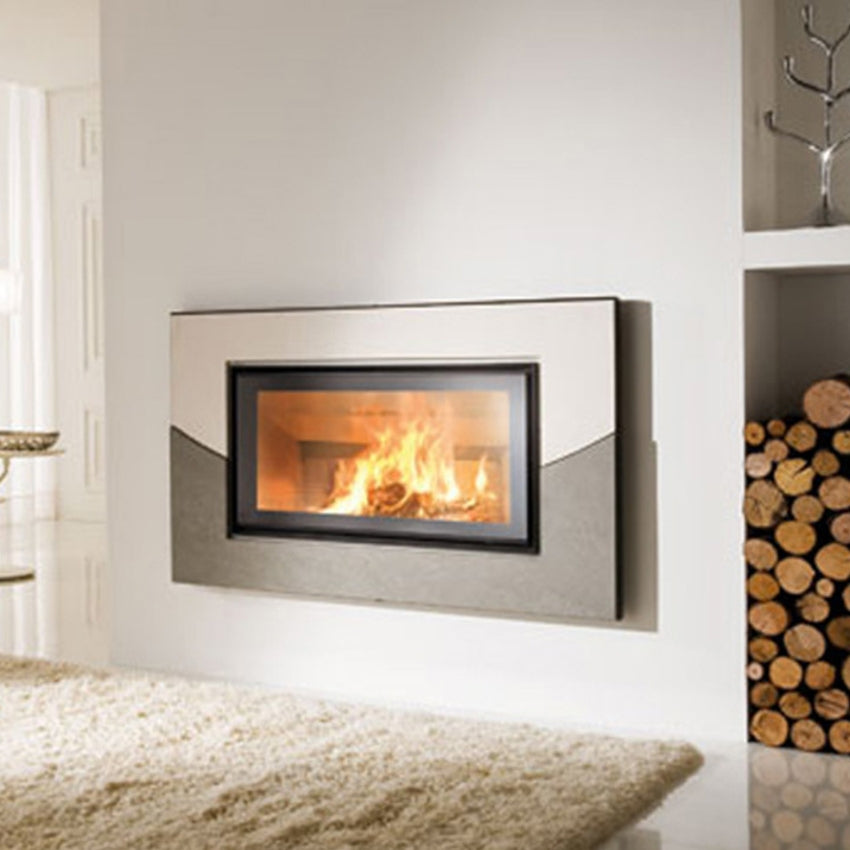

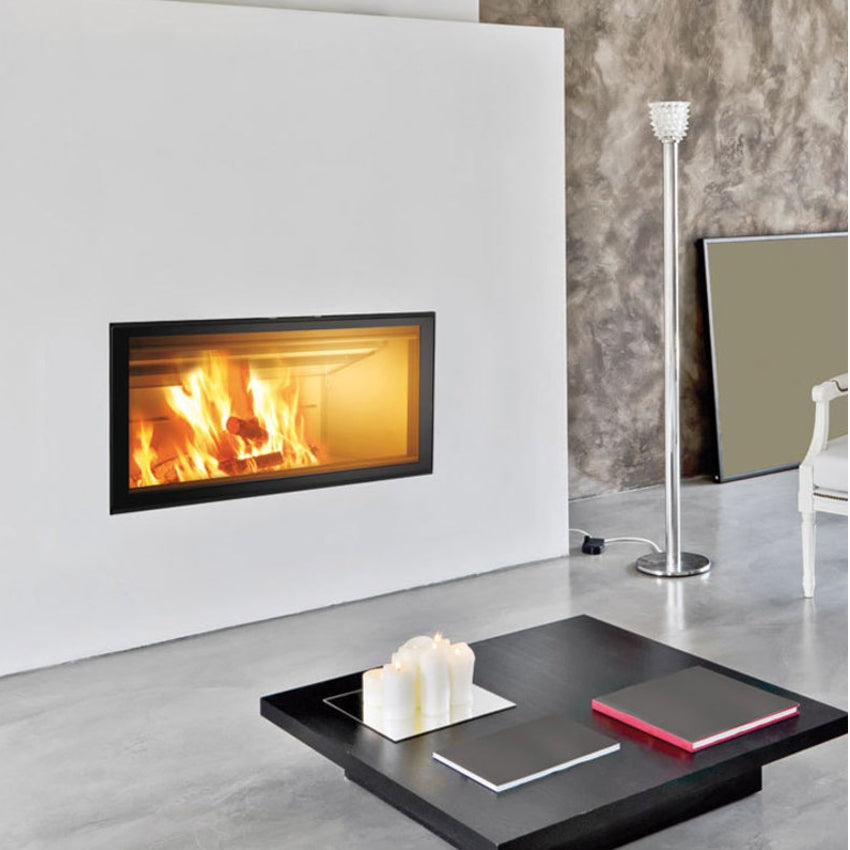

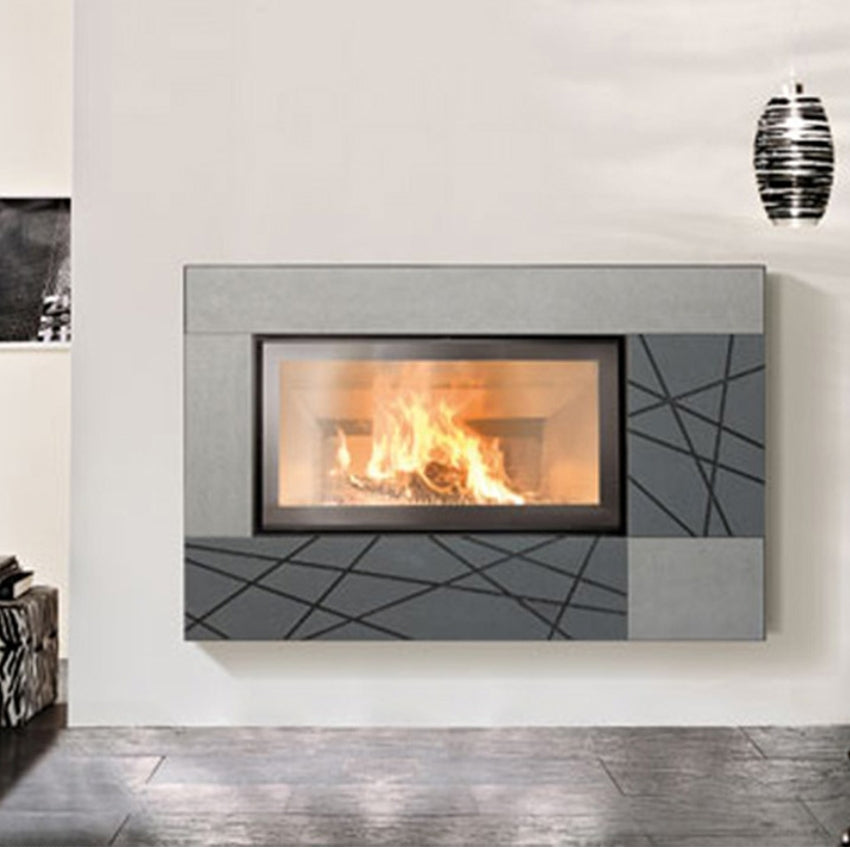

Der Screen Up lässt sich ganz nach Ihrem Geschmack gestalten. Ob verputzt, gemauert oder eine Verkleidung...Das entscheiden ganz Sie. Optional können Sie direkt eine Verkleidung mitbestellen. Sie haben die Wahl zwischen verschiedenen Varianten. Da ist sicherlich für jeden Geschmack etwas passendes dabei.
Für die spezifischen Schemata der einzelnen Modelle siehe die mitgelieferten Produktdatenblätter.
Die Geräte dienen zur Warmlufterzeugung mittels Holzverbrennung.
Im Zwischenraum zwischen Feuerraum und Verkleidung zirkuliert von außen zugeführte Luft, die durch die Basis eintritt, sich beim Kontakt mit den Wänden erwärmt und in den Wohnraum austritt.
Die Verteilung im Wohnraum erfolgt über spezielle Gitter auf der Vorderseite der Rauchfangabdeckung und, falls vorgesehen, über Leitungen in die anliegenden Räume, so dass das ganze Haus gleichmäßig geheizt wird.
Die Verteilung der warmen Luft kann sowohl über natürliche als auch über erzwungene Konvektion mittels Ventilatoren erfolgen. Im Fall von erzwungener Verteilung ist der Einsatz eines Reglers vorgesehen, der die Luftgeschwindigkeit abhängig von deren Temperatur moduliert.
Die Menge der Verbrennungsluft, die primär, sekundär (für die Reinigung der Glasscheibe) und tertiär (zur Nachverbrennung) sein kann, wird über die zugehörigen Schieber reguliert.
Sie wollen Ihren Kamineinsatz selbst verkleiden? Kein Problem! Hier finden Sie das passende Zubehör.
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| BImSchV-Emissionswerte | Erfüllt die Anforderungen der BImSchV 2 |
| General_Breite | 930 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4260603020317 |
| Externe Zuluft | Ø 130 mm |
| Zertifiziert nach | BImSchV Stufe 2 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 750 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Modell Name | Screen Up 100 |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Raumheizvermögen | bis zu 380 m³ (je nach Isolierung) |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 530 mm |
| Artikel Einheit | St |
| Gewicht | 167 kg |
| Anfrage | nein |
| Energieeffizienzklasse | A+ |
| Hersteller | EdilKamin |
| Verpackungseinheit | VE |
