Der Sanierungsklassiker: Einwandiger Edelstahlschornstein (Systemabgasanlage) für die Modernisierung und Querschnitts-
verminderung bestehender Schornsteine und Verbindungsleitungen sowie zur Be- und Entlüftung
Produktbeschreibung
CE-zertifiziertes, einwandiges, rußbrandbeständiges Abgassystem aus Edelstahl, Fabrikat Jeremias EW-FU.
Abgassystem aus industriell gefertigten, einwandigen Edelstahlsystemelementen zum Einbau in bestehende Schächte die den
Brandschutz-Anforderungen entsprechen.
Die Produktion wird durch ein unabhängiges Prüfinstitut fremdüberwacht, mittels Eigenüberwachung wird die Einhaltung gleich bleibender
Güte gesichert.
Abgasanlage aus hochlegiertem, austenitischem Edelstahl der Werkstoffnummer 1.4404 / 1.4571, Materialstärke 0,6 mm – 1,00 mm.
Längsnähte unter WIG schutzgasgeschweißt und passiviert.
Die Materialstärke bietet optimale Sicherheit gegen Knicken und Verbeulen. Verbindung der einzelnen Elemente durch Steckmuffen
(60 mm), optional mit darüber liegenden Klemmbändern gegen Verschieben und Verrutschen.
Anwendung
System für trockene oder feuchte Betriebsweise, Ableitung der Abgase im Unterdruck. Das System EW-FU ist geeignet für den Anschluss
von Regelfeuerstätten, sowie Sonderfeuerstätten, deren Abgase durch Verbrennung von Gas, Heizöl EL oder Festbrennstoffen (naturbelassenes
Holz, Koks, Torf, Kohle) entstehen.
Maximale Betriebstemperatur 600°C, im Ausbrennversuch bei einer Temperatur von 1000°C geprüft.
Lieferumfang:
1x Kondensatschale mit Ablaufrohr l=250 mm (Art.Nr. FU01)
1x Reinigungselement mit Kasten und Deckel 210x140 mm (Art.Nr. FU0607K)
1x Edelstahlkamintüre 210x140 mm mit Schiebestutzen 60 mm (Art.Nr. FU0960)
1x T-Anschlussstück 87° (Art.Nr. FU0615)
2x Montageschelle (Art.Nr. FU40)
6x Längenelement 1000 mm (Art.Nr. FU0602)
1x Längenelement 1000 mm mit Ablaßschlaufe (Art.Nr. FU0605)
1x Kopfabdeckung mit Wetterkragen (Art.Nr. FU0625)
Optional: Regenhaube
Optional: 7x Isolierschale 20 oder 25 mm
Eigenschaften

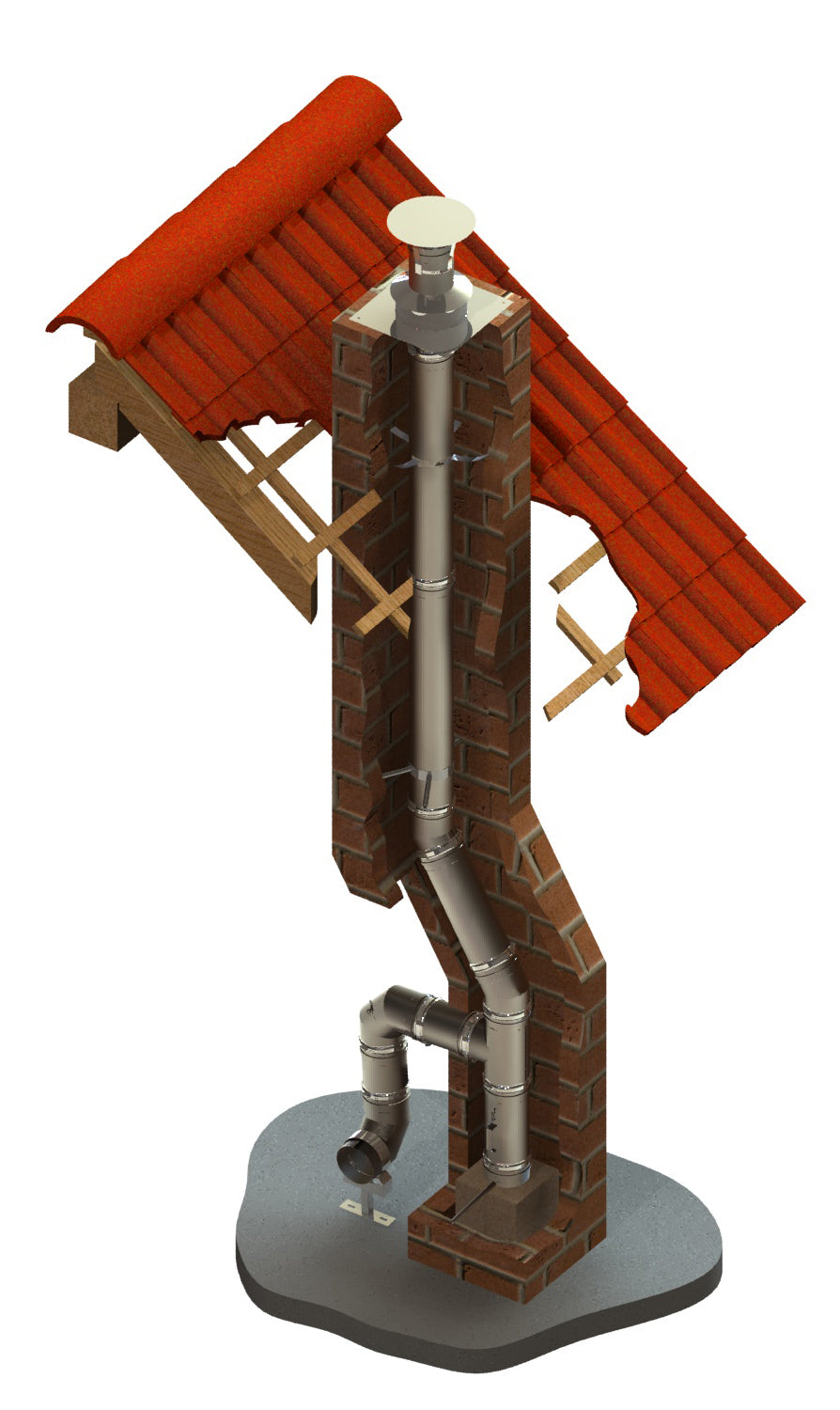

Aufbaubeispiel EW-FU
| Abgastemperaturen | <600 °C (Unterdruckbetrieb) |
| Abmessung | 7.2 Meter |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| EU verantw. Person | bestellung@jeremias.de |
| COP (W10/W35)** | kW/COP |
| Lieferzeit | 4 - 8 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Doppelwandig | true |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852005189 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| *Gemäß Standard | DIN EN 3750 |
| **Gemessen bei den Parametern | A2/W35 - 55; gemäß Standard DIN EN 14511 |
| GPSR-Anschrift | Opfenrieder Str. 12-14, 91717 Wassertrüdingen |
| GPSR-Mail | bestellung@jeremias.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Jeremias Abgastechnik GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizleistung / Anschlusswert (W10/W35)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A2/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Bodenheizung Heizleistung/ COP (A7/W35)** | kW/COP |
| Heizkörper Heizleistung / COP (A7/W55)** | kW/COP |
| Heizkörper Heizleistung / COP (A-7/W55)** | kW/COP |
| Herstellergarantie | 25 Jahre Garantie |
| Innendurchmesser | wählbar |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Stromversorgung/Sicherungen | V /A |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Edelstahlwärmetauscher | 5,8 m² 48 Liter |
| Wasserdurchfluss auf der Heizungsseite | m3/h |
| Gewicht | 1 kg |
| Brennstoff | Gas, Öl, Pellets, Festbrennstoffe |
