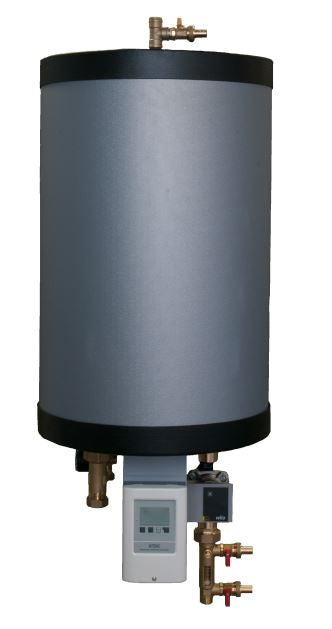

Direkt einsatzbereite Drain-Back-Station inkl. LTDC Steuerung.
Ihre persönliche Sorel-Kaufberatung:
Mit dem DrainBack-Sonnensystem wird der Solarkreislauf nach jedem Betrieb automatisch entleert und erst wieder geflutet, sobald die Sonne wieder scheint. Ein entleerter Kollektorkreislauf kann im Sommer, wenn der Lagertank voll ist, weder überhitzen noch im Winter gefrieren, da sich in diesen Fällen kein Wasser im System befindet.
Voraussetzung für eine DrainBack Anlage ist es, dass alle Leitungen inklusive der Kollektoren steigend mit mindestens 1 % Steigung verlegt werden können. Nur so ist eine vollständige Entleerung sichergestellt.
Dieses System erhöht die Lebensdauer einer Solaranlage erheblich, da im System keine hohen Temperaturen und Drücke auftreten können. Darüber hinaus sind die Drain-Back-Systeme wartungsfrei und zuverlässig.

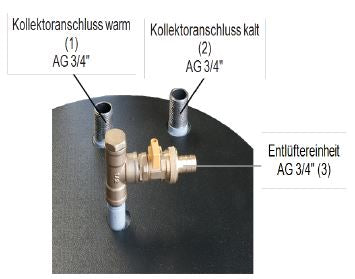

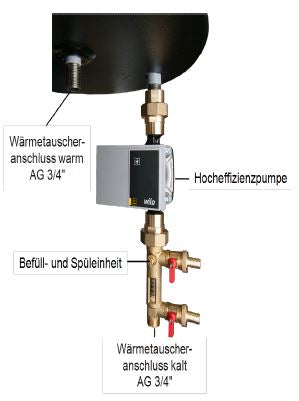

Das DrainSet ist komplett vormontiert, steckerfertig vorverkabelt und voreingestellt.
Ruhezustand der Solaranlage

In der Nacht, bei fallenden Temperaturen oder wenn der Puffer voll ist, befindet sich kein Wasser, sondern nur Luft in den Kollektoren und den Leitungen. Das Wasser aus Kollektoren und Leitungen sammelt sich im DrainBack Gefäß.
Im Ruhezustand befindet sich das Wärmeträgermedium in der Drain-Back-Box. Die Kollektoren sind leer.
Solaranlage in Betrieb

Erst wenn die Sonne die Solarkollektoren erhitzt, wird die Pumpe für den nötigen Wasserkreislauf eingeschaltet und die Kollektoren wieder geflutet. Dabei wird die Luft aus den Kollektoren wieder in das DrainBack Gefäß zurückgedrückt.
Im Normalbetrieb arbeitet die Pumpe dann energiesparend mit reduzierter und ständig optimierter Drehzahl.
Speicher vollständig erwärmt

Ist der Speicher vollständig aufgeheizt oder sind die Solarkollektoren nicht mehr wärmer als der Speicher, stellt sich die Pumpe automatisch ab. Das Wärmeträgermedium fließt ohne zu verdampfen aus den Kollektoren in das Drain-Back-Box-System zurück. Eine Überhitzung der Solaranlage im Stagnationsfall wird somit ausgeschlossen.
SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Diese Regelung MTDC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.


✔ deutsche Ingenieurskunst
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 425 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852137996 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 1100 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Anzahl der vordefinierten Anwendungen | 42+ |
| Anzahl der Fühler | 3 x TT/S2 |
| Data-Logging auf microSD Karte | via Datalogger |
| Ethernetanschluss | via Datalogger |
| Gehäusefarbe | RAL 9003 |
| Kabellänge | 2 m Silikonkabel |
| Leistungsaufnahme | 0,5 W - 2,3 W |
| Schutzart | IP40 |
| Spannungsversorgung | 110 - 230 VAC |
| temperaturbeständig bis | + 180 °C |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 425 mm |
| Artikel Einheit | Set |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 32,08 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
