Jeremias Dachdurchführung Doppelwandig 36-45°+Wetterkragen | Ø 180 mm
Schornstein-Innendurchmesser: 180 mm
Schornstein-Außendurchmesser: 230 mm
oder
Produktdatenblatt
Ihre persönliche Jeremias-Kaufberatung:
Produkt Details
Beschreibung

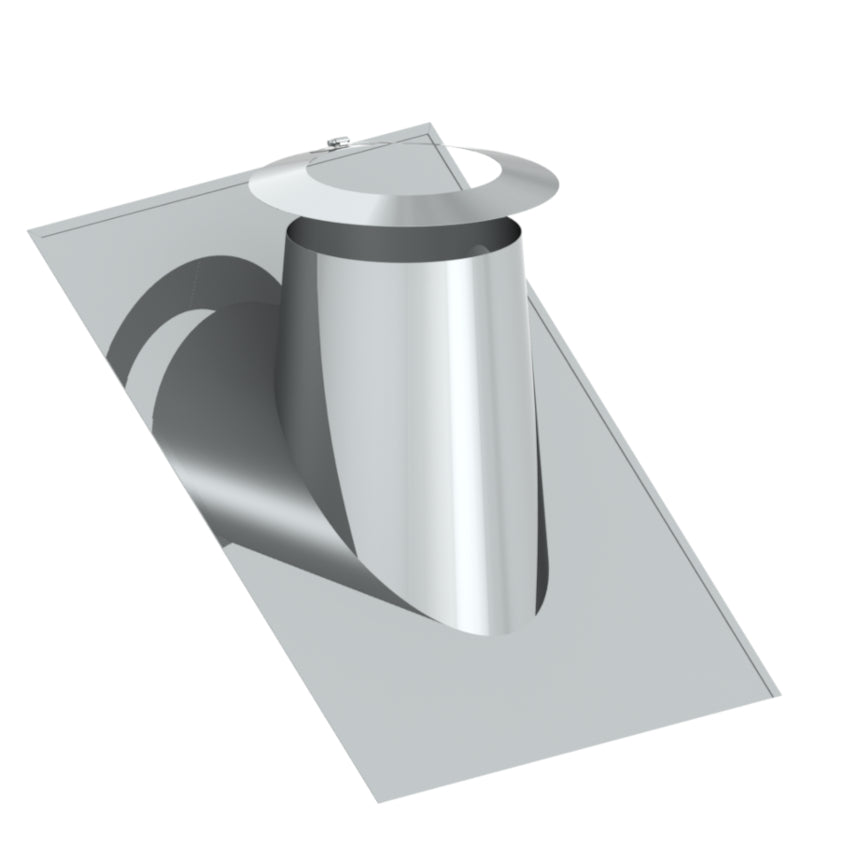

Jeremias Dachdurchführung aus Edelstahl für Schrägdächer mit 36-45° Neigung
Die Wanddurchführung aus Edelstahl wird benötigt sobald Sie Ihr Schornsteinsystem durch ein Dach mit einem Winkel von 36°-45° führen möchten. Die Durchführung besteht komplett aus Edelstahl und deckt mit seinem Umfang das Loch der Schornsteindurchführung ab.
Eigenschaften des Edelstahlschornsteins
- Typ: DW ECO 2.0
- Dämmstärke: 25 mm mit 120 kg/m³ garantierter Pressdichte
- Einsatzbereiche: Regelfeuerstätten für Öl-, Gas-, Festbrennstoffe (naturbelassenes Holz, Torf, Koks, Kohle)
- Einsatztemperatur: bis 600°C
- rußbrandbeständig: bis 1000°C
- 3 Meter freistehend bis einschließlich Ø 300 mm
- Material außen: Edelstahl 1.4301 - Hochglanz
- Materialstärke Edelstahl: 0,5 mm
- Wärmedurchlasswiderstand: >0,26 m² K/W
- einfache Steckverbindung
- inklusive extra breites, versenktes Klemmband mit 70 mm
- rußbrandbeständig und feuchteunempfindlich
- Mindestabstand zu brennbaren Bauteilen (Festbrennstoffe) im senkrechten Teil: 70 mm
- Mindestabstand zu brennbaren Bauteilen (Öl, Gas) im senkrechten Teil: 30 mm
- preiswerte Alternative zum doppelwandigen System DW-FU
- CE Klassifizierung nach DIN EN 1856-1
Wie Sie die passende Dachdurchführung wählen

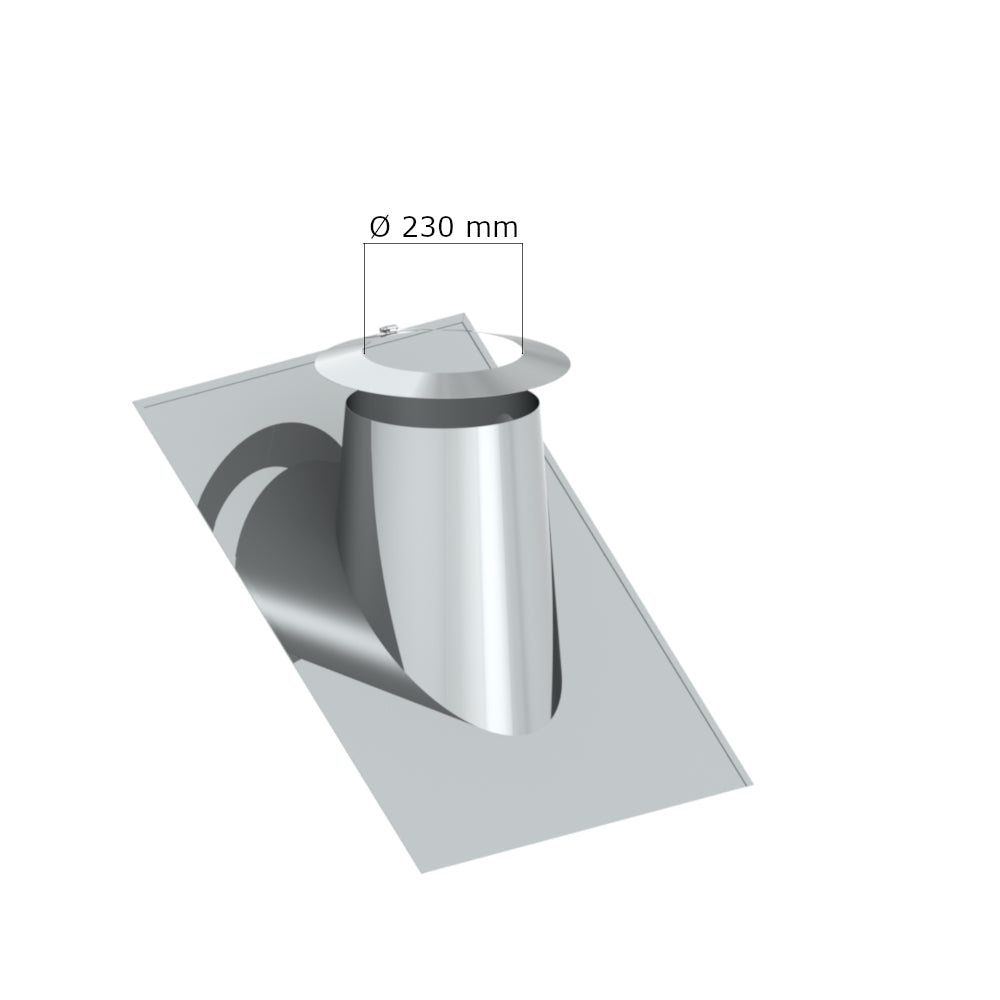

Die Durchmesser-Angaben aller Dachdurchführungen beziehen sich auf den Außen- und Innendurchmesser des Edelstahlschornsteins. Der Innendurchmesser des Edelstahlschornsteins ist auch das Anschlussmaß der Ofenrohre/Rauchrohre im Haus. Damit Sie immer mit diesem Maß rechnen können, beziehen sich auch die Dachdurchführungen auf den Innendurchmesser des Edelstahlschornsteins. Zwischen dem inneren und äußeren Schornsteinrohr befindet sich (bei den DW-Eco Schornsteinen) eine 25mm dicke Dämmschicht.
Bitte beachten Sie:
Schornstein-Innendurchmesser: 180 mm
Schornstein-Aussendurchmesser: 230 mm
Die Öffnungsgröße der Dachdurchführung entspricht Innenrohrdurchmesser + 50 mm.
Mehr Informationen
| Abgastemperaturen | <600 °C (Unterdruckbetrieb) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 4 - 8 Werktage |
| DIN EN | 1856-1 zugelassen |
| Doppelwandig | true |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852009385 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Herstellergarantie | 25 Jahre Garantie |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 5 kg |
| Brennstoff | Gas, Öl, Pellets, Festbrennstoffe |
| Anfrage | nein |
| Verpackungseinheit | VE |
