Schornstein-Innendurchmesser: 180 mm
Schornstein-Außendurchmesser: 230 mm
oder
Ihre persönliche Jeremias-Kaufberatung:

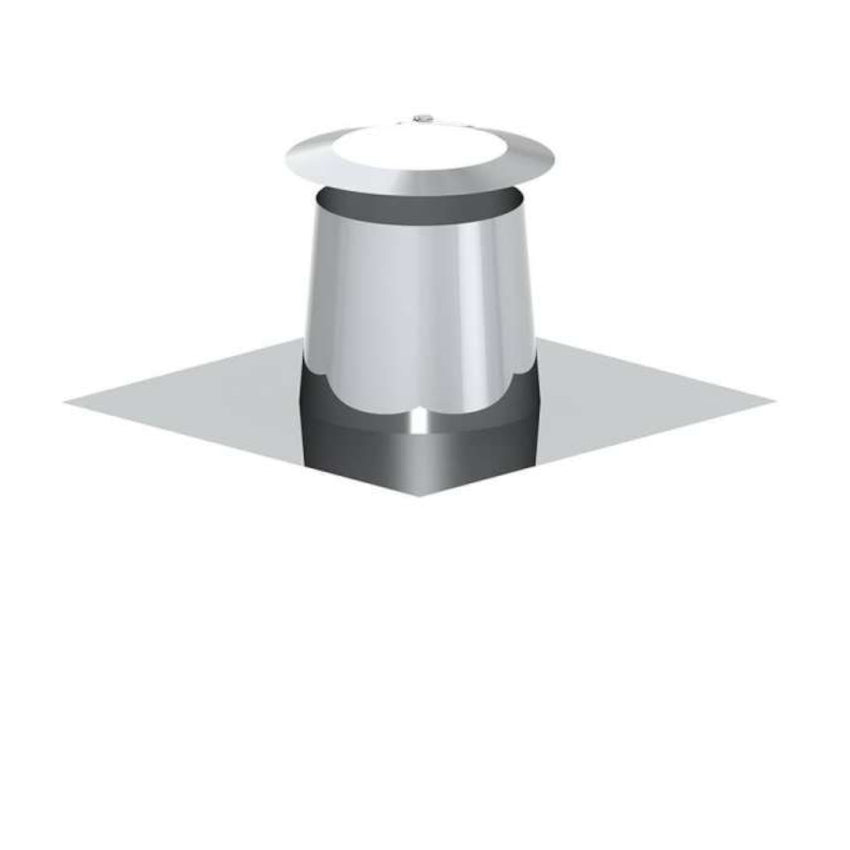

Der Durchmesser des Schornsteins ist Ihr Maß für die Wahl des Wetterkragens. Der Verwendungszweck dieser Durchführung liegt darin das Loch, welches Sie zum Durchbruch/Durchführung Ihres Edelstahlschornsteins benötigen, abzudecken. Dieses Modell können Sie bei einer Dachneigung (Winkel) von 36°-45° verwenden und mit der angebrachten Bleischürze die Dachdurchführung großflächig abdecken. Die Bleischürze ist flexibel und lässt sich mit geringem Kraftaufwand abrollen.
Zusätzlich erhalten Sie den Wetterkragen mit dem Sie das System optisch und funktionell vollenden und die Dachdurchführung gegen das Eindringen von Nässe und Regenwasser schützen.
Die Durchmesser-Angaben aller Dachdurchführungen beziehen sich auf den Außen- und Innendurchmesser des Edelstahlschornsteins. Der Innendurchmesser des Edelstahlschornsteins ist auch das Anschlussmaß der Ofenrohre/Rauchrohre im Haus. Damit Sie immer mit diesem Maß rechnen können, beziehen sich auch die Dachdurchführungen auf den Innendurchmesser des Edelstahlschornsteins. Zwischen dem inneren und äußeren Schornsteinrohr befindet sich (bei den DW-Eco Schornsteinen) eine 25 mm dicke Dämmschicht.

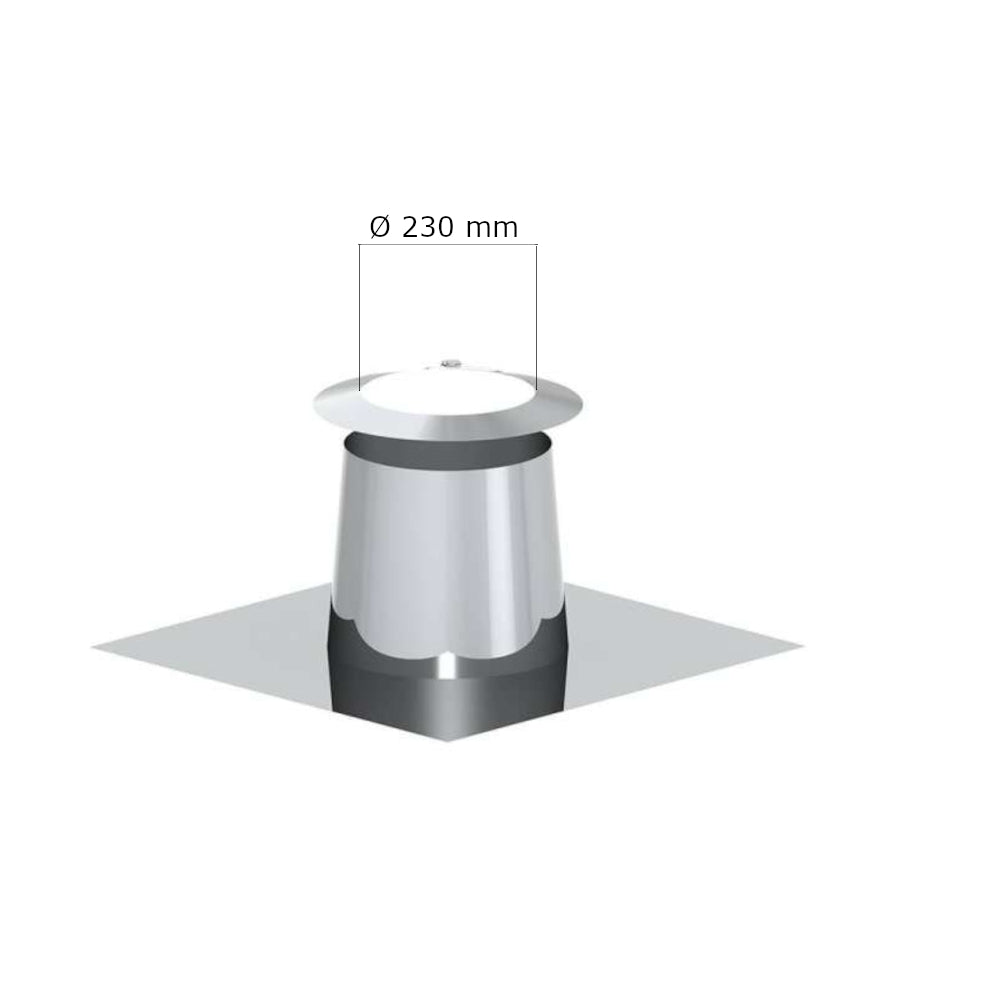

Schornstein-Innendurchmesser: 180 mm
Schornstein-Aussendurchmesser: 230 mm
Die Öffnungsgröße der Dachdurchführung entspricht Innenrohrdurchmesser + 50 mm.
| Abgastemperaturen | <600 °C (Unterdruckbetrieb) |
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| Lieferzeit | 4 - 8 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Doppelwandig | true |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 180 mm |
| EAN | 4062852007657 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Herstellergarantie | 25 Jahre Garantie |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| Gewicht | 5 kg |
| Brennstoff | Gas, Öl, Pellets, Festbrennstoffe |
| Anfrage | nein |
| Verpackungseinheit | VE |
