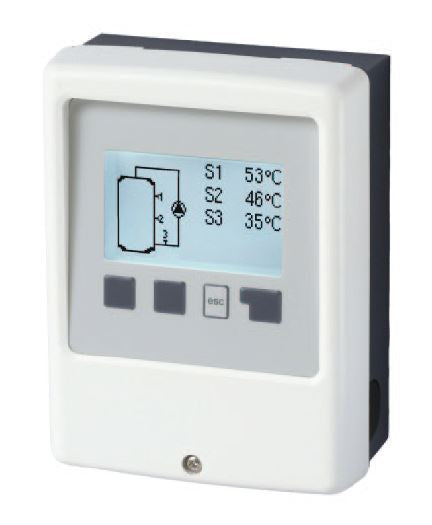

Sorel Brauchwasserregler Zirkulations Controller | CC | ohne Fühler
Reduziert den Energieverbrauch der Zirkulationspumpe und reduziert die Speicherdurchmischung!
Produktdatenblatt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung
intelligente Steuerung des Zirkulationssystems mit der CC Regelung von Sorel
Der Zirkulationsregler dient zur optimierten Zirkulationspumpensteuerung in Brauchwassersystemen. Die Drehzahlregelung der Zirkulationspumpe sorgt für eine konstante Temperatur an den Zapfstellen. Die Energieeinsparung wirkt hier im doppelten Sinne: Durch die bedarfsgerechte Regelung der Pumpe wird der Speicher nicht unnötig durch die Zirkulation des warmen Wassers heruntergekühlt und die verkürzte Laufzeit der Zirkulationspumpe spart Energie.
Neben der Standardsteuerung (Pumpe ein / aus) können Sie auch spezielle Hochleistungspumpen steuern, die einen 0-10-V-Eingang haben oder über das PWM-Signal gesteuert werden können.
Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü Messwerte und Einstellungen stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung.
Die Einrichtung läuft durch den integrierten Inbetriebnahme-Assistenten leicht von der Hand und ist schnell erledigt. Die Elektronik befindet sich im Gehäuseoberteil, ist auf dem Klemmanschluss aufgesteckt und leicht trennbar. Die Anschlussklemmen sind fest im Gehäuseunterteil integriert. Alle Kabel können im Klemmraum mit Zugentlastung versehen werden.
Folgende Anschlüsse besitzt der CC:
- 3 x Sensoreingänge für Pt1000-Temperatursensoren
- 1 x Relaisausgänge 230VAC
- 1 x Ausgang umschaltbar 0V - 10V oder PWM-Signal - Drehzahlregelung von Hocheffizienz- oder Großpumpen
Hydraulikvarianten des CC Regler:
- Ansteuerung der Zirkulationspumpe im Rücklauf der Zirkulationsleitung
Vorteile des CC im Überblick:
- Zirkulaionsregler mit Zeit- und Sollwertregelung und automatischer Pumpendrehzahloptimierung
- 3 Sensoreingänge
- Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
- umfangreiche Einstellmenüs mit Erklärungen
- Antiblockierschutz, Antilegionellenschutz
- kontrastreiches beleuchtetes Display (128 x 64 dots) mit umfangreichem Volltext- und Grafikmodus
- selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
- weißes Gehäuse RAL9003
- Schutzart IP40
- Maße HxBxT: 115x86x45 mm
- Menü in 18 Sprachen vorhanden
Im Lieferumfang enthalten:
- 1 x Zirkulationsregler CC
- 2 x Schrauben 3,5 x 35 mm zur Wandmontage
- 2 x Dübel S6 zur Wandmontage
- 4 x Zugentlastungsschellen mit 8 Schrauben
- 1 x Ersatzsicherung AT
- 1 x Verbindungsklemme für PE-Schutzleiter
- 1 x Montage- und Bedienungsanleitung
Weiteres Zubehör für den CC Zirkulationsregler:
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen.
Durch die Umwälzung des Warmwassers mit der Zirkulationspumpe E3 / PWM steht beim Öffnen des Warmwasserhahns auch an der entferntesten Zapfstelle sofort warmes Wasser zur Verfügung.
✔ erfolgreicher Hersteller für Solar- und Heizungsregler
Mehr Informationen
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| General_Breite | 86 mm |
| Lieferzeit | nicht mehr lieferbar** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4062852169744 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| General_Höhe | 115 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Gehäusefarbe | RAL 9003 |
| Schutzart | IP40 |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| General_Länge_Tiefe | 45 mm |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 23479719 |
| Gewicht | 0,42 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
