Mit dem Solarmodul SM200 zur Systemerweiterung für EMS plus-Wärmeerzeuger in Ein-, Zwei- und Mehrfamilienhäusern und größeren Objekten.
oder
Ihre persönliche Buderus-Kaufberatung:

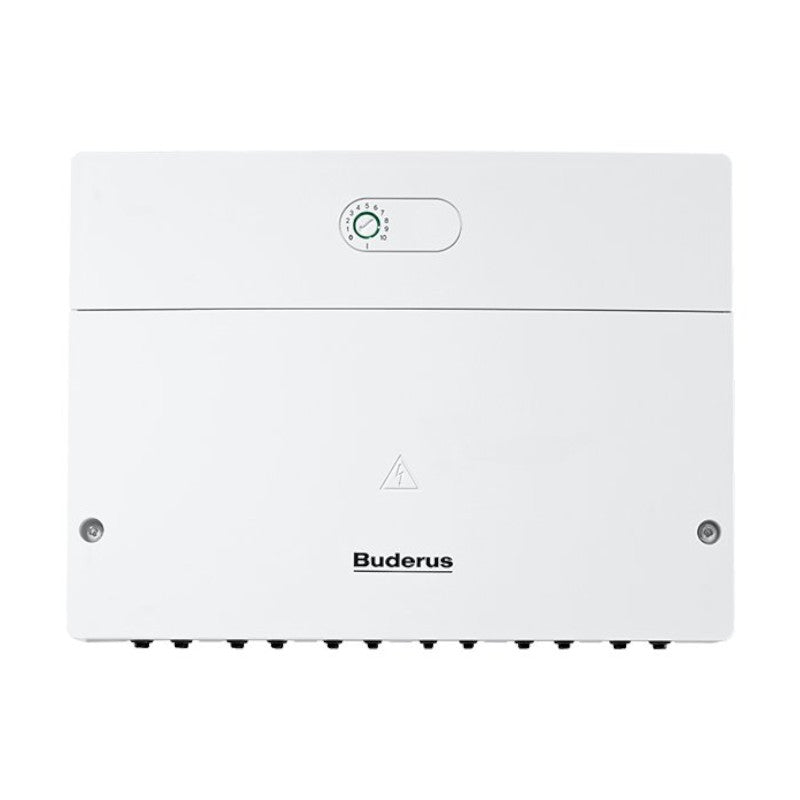

Buderus bietet mit dem Logamatic SM200 das ideale Solarmodul für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung in Ein-, Zwei- und Mehrfamilienhäusern sowie größeren Objekten.
Mit diesem Modul können Sie eine thermische Solaranlage mit weiteren solaren Anlagen mit bis zu 3 solaren Verbrauchern und 2 Kollektorfeldern verbinden. Mit dem Funktionsmodul besteht die Möglichkeit jedes Heizsystem mit einem Logamatic EMS plus-geregelten Wärmeerzeuger um Solarthermie zu erweitern. Sowohl der vorhandene Wärmeerzeuger als auch die Solaranlage werden über Logamatic EMS plus gesteuert.
Das Modul sorgt für eine optimierte Ausnutzung der gewonnen Solarenergie, der passive Solarertrag z. B. durch große Fensterflächen wird mitberücksichtigt. Durch die permanente Bewertung des solaren Ertrages und der solar erwärmten Kapazität des Speichers sowie ggf. Absenkung der jeweiligen Sollwerte wird der Nachheizbedarf des Gas-/Öl- Wärmeerzeugers auf ein Minimum reduziert.

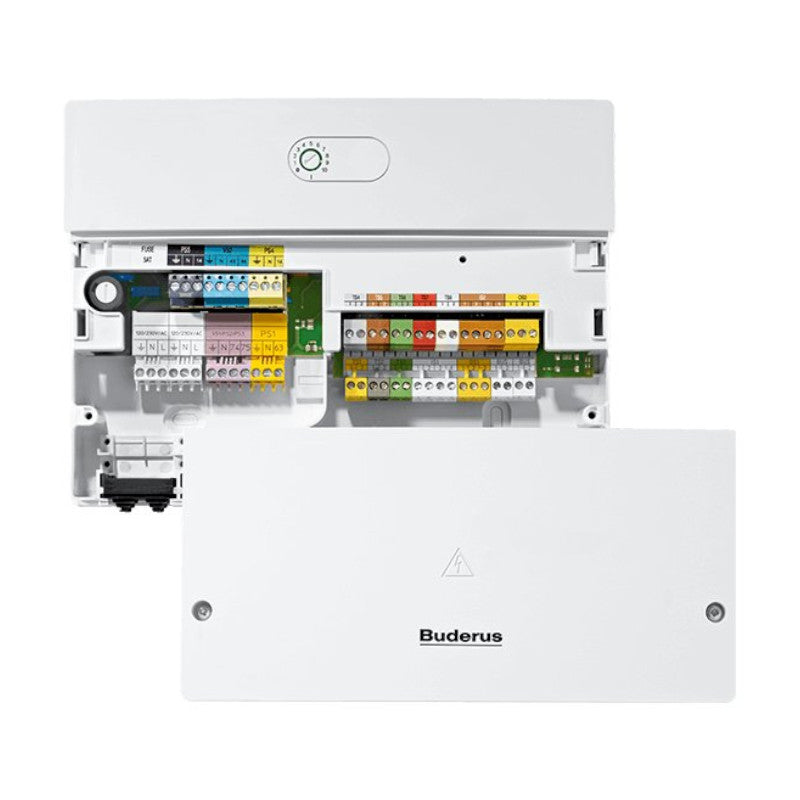

Beim Anschluss des Moduls erkennt die Regelung automatisch die angeschlossenen Komponenten und schlägt eine optimale Konfiguration vor. Das solar erwärmte Wasser wird täglich auf 60 °C aufgeheizt (bei der Warmwasser-Regelung über ein separates Modul MM50/MM100) und über eine Umlade- oder Umschichtpumpe thermisch desinfiziert. Logamatic SM200 sorgt für die optimierte Beladung des Thermosiphon-Speichers (Double-Match-Flow) und eine Vakuum-Röhren-Funktion (Pumpenkick).
Je nach Hydraulik kann das Solarmodul SM200 in Verbindung mit zusätzlichen Fühlern und/oder 3-Wege-Umschaltventilen weitere Funktionen erfüllen: Speicher mit einstellbarem Vorrang /Nachrang, Speicher-Umschaltung über zusätzliche Solarpumpe (2 Verbraucher) oder Ventil (3.Verbraucher), Schwimmbadfunktion, zweites Kollektorfeld (Ost-/Westregelung). Bei der solaren Heizungsunterstützung mit gemischter Vorlauftemperaturregelung kann bei Anlagen mit 1 Heizkreis 1 Heizkreis-Mischer entfallen (Premix Control), die Umladung vom solarerwärmten Vorwärmspeicher in den Bereitschaftsspeicher sowie die Umladung vom solarerwärmten Pufferspeicher in den Bereitschaftsspeicher mit internem Wärmetauscher geregelt werden.
Senkung der Energiekosten
Das Solarmodul SM200 bindet eine Solaranlage zur Trinkwassererwärmung und Heizungsunterstützung in ein bestehendes Heizsystem mit den klassischen Brennstoffen Öl/Gas oder erneuerbaren Energien mit Wärmepumpen ein. Das Modul ermöglicht so jedem Hausbesitzer, die erneuerbare Energie Sonnenwärme zu nutzen. SM200 regelt die Ausnutzung des Solarertrags maximal effizient, so dass möglichst wenig mit dem Öl-/Gas-Brennwertgerät nachgeheizt werden muss. Das Solarmodul trägt so aktiv zur Reduzierung der Energiekosten bei.
Hoher Bedienkomfort
Das Solarmodul Logamatic SM200 sorgt für Warmwasser- und Raumheizungskomfort aus Sonnenwärme. Bedient werden kann es mit derselben Bedienung wie der Öl-/Gas-Brennwertkessel oder die Wärmepumpe: der System-Bedieneinheit Logamatic RC310 oder HMC300 mit vielen Funktionen, Anzeigen und Einstellungsmöglichkeiten. Oder mit dem Autarkregler für Solaranlagen SC300.
Schonung der Umwelt
Das Solarmodul Logamatic SM200 erlaubt die einfache Erweiterung eines Heizsystems mit Gas/Öl oder Wärmepumpen um Sonnenenergie. Es ermöglicht so jedem Hausbesitzer, der über einen Logamatic EMS-Wärmeerzeuger verfügt, in erneuerbare Energien einzusteigen oder diese auszubauen. SM200 ist ein spürbarer Beitrag zum Schutz von Umwelt und Natur.
Flexible Systemgestaltung
Das Solarmodul Logamatic SM200 ermöglicht die Kombination aller Logamatic EMS/EMS plus-geregelten Öl-/Gas-Wärmeerzeuger oder Wärmepumpen oder einer bereits bestehenden Solaranlage um weitere Solarthermie. Diese kann aus Flachkollektoren Logasol SKN 4.0, Hochleistung-Flachkollektoren Logasol SKT 1.0 oder aus Vakuumröhrenkollektoren Logasol SKR 10CPC oder SKR 5 mit 2 Kollektorfeldern bestehen. Die vorhandenen Wärmeerzeuger und die Solaranlage für die Trinkwassererwärmung und Heizungsunterstützung können entweder über ein und dieselbe System-Bedieneinheit Logamatic RC310/HMC300 bedient werden oder die Solaranlage separat über den Autarkregler SC300.
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| Betriebsfrequenz | 50 HZ |
| Betriebsspannung | 230 V AC |
| General_Breite | 246 mm |
| BUS-Gesamtlänge max. | 300 m |
| BUS-Typ | EMS plus |
| EU verantw. Person | erfurt@buderus.de |
| Lieferzeit | 4 - 8 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 4054925247220 |
| Fernbedienung-Typ | RC300 (System) oder SC300 (autark) |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Fühler-Typ | NTC10k |
| GPSR-Anschrift | Sophienstraße 30-32, 35576 Wetzlar, Deutschland |
| GPSR-Mail | info@buderus.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Bosch Thermotechnik GmbH |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 184 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungsaufnahme | Standby: 1 W |
| Leiterquerschnitt maximal Anschlussklemmen 230V | 1,5 mm² |
| Leiterquerschnitt maximal Anschlussklemmen Kleinspannung | 2,5 mm² |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Netzspannung BUS | 15 V DC (verpolungssicher) |
| Netzspannung Pumpen und Mischer | 230 V AC, 50 Hz |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Schutzart | IP44 bei Wandinstallation |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | weiss |
| General_Länge_Tiefe | 61 mm |
| Umgebungstemperatur | 0 °C bis 60 °C |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 69542401 |
| Gewicht | 1,5 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
