BUDERUS | Hybridsystem | Gas-Brennwertkessel + Wärmepumpe | Logasys SL213.7

BUDERUS Hybridsystem Logasys SL213 mit 15kW-Kessel

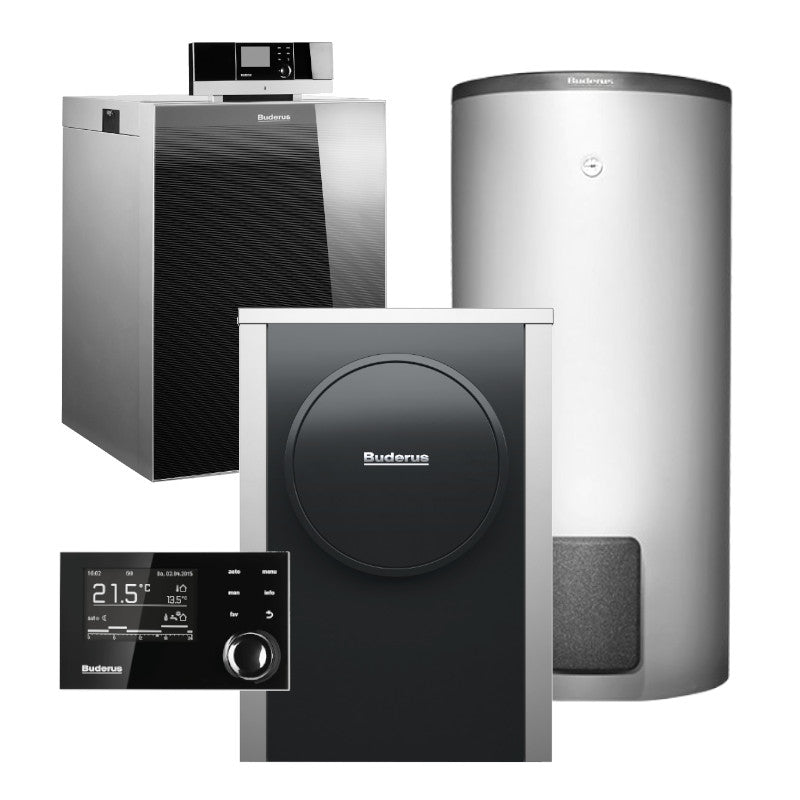

Das Hybrid-Heizungsset Logasys SL213 vereint die Vorteile eines Gas-Brennwertkessels mit den Vorteilen einer schalloptimierten Wärmepumpe in einem perfekt aufeinander abgestimmten Heizsystem. Genießen Sie nachhaltigen Heiz- und Warmwasserkomfort. Die Kombination aus zwei Energiequellen – Gas und Umweltwärme – macht das System extrem effizient und sorgt für eine Senkung der Energiekosten. Die intelligente Regelung steuert automatisch das Zusammenspiel der unterschiedlichen Wärmeerzeuger so, dass immer so viel regenerative Energie wie möglich erzeugt und nur so viel fossile Energie wie nötig verbraucht wird.

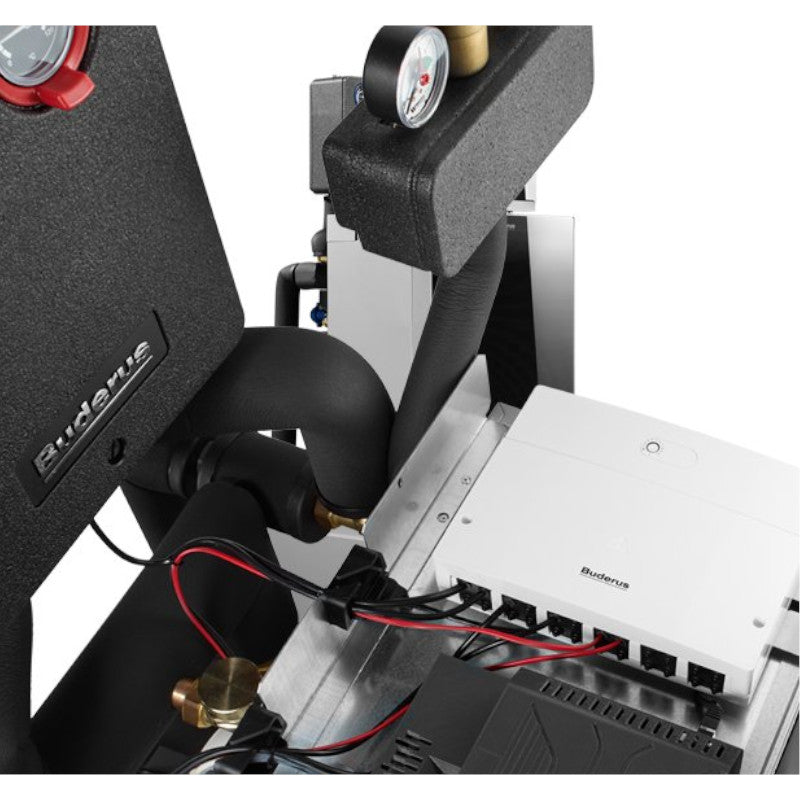

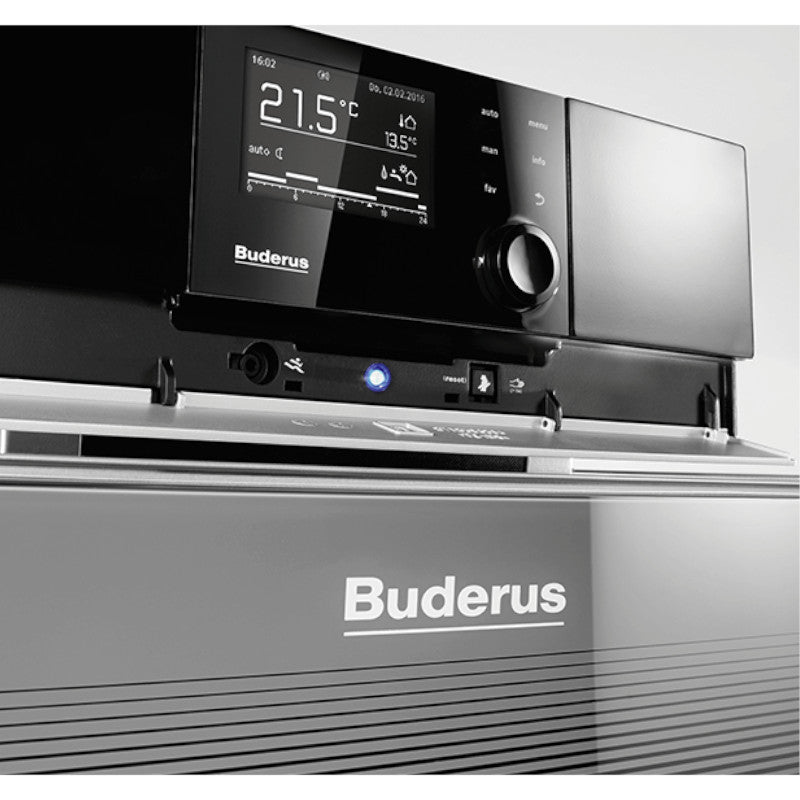

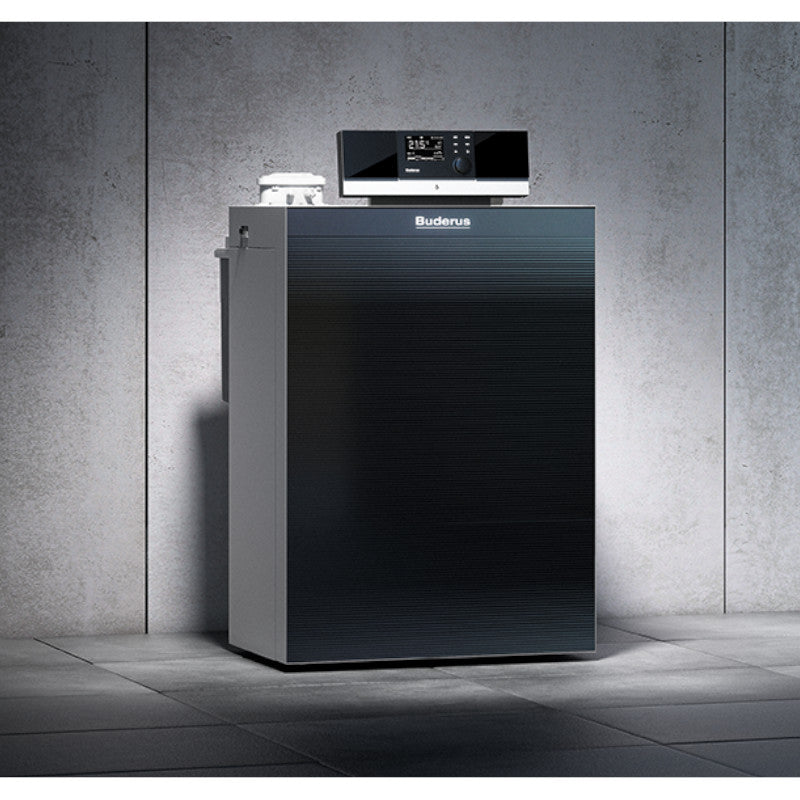

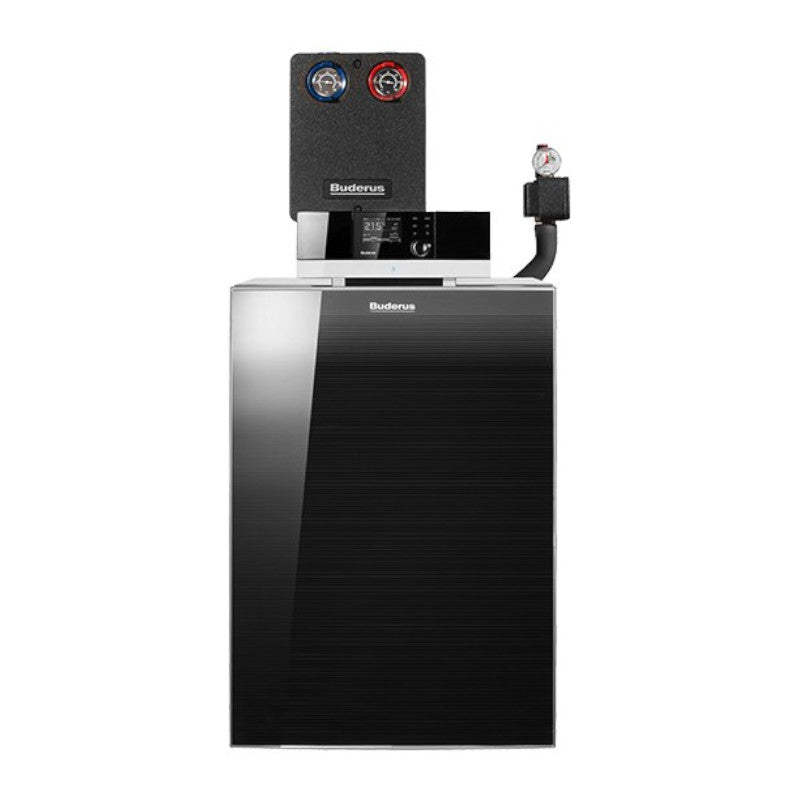

Der bodenstehende Gas-Brennwertkessel Logano plus KB192i ist das Gasheizsystem der nächsten Generation - er kombiniert hohe Kompaktheit und geringes Gewicht mit einer leisen Betriebsweise. Mit dem modulierenden Gas-Vormischbrenner wird die Betriebsweise automatisch dem jeweils aktuellen Bedarf angepasst. Ein weiterer Vorteil ist die Montage-, Wartungs- und Reinigungsfreundlichkeit des Logano plus KB192i, da alle wartungsrelevanten Teile sehr einfach und bequem zu erreichen sind. Der integrierte Hybridmanager HM200 sorgt für eine optimale Regelungsstrategie für den Heiz- und Warmwasserbetrieb.

Das ansprechende Design mit schwarzer Titaniumglas-Oberfläche und die leise Betriebsweise ermöglichen die Integration des Brennwertkessels in die Innenarchitektur und die Aufstellung in wohnraumnahen Bereich oder Hobbyraum. Der Kessel ist werkseitig optimal auf Erdgas E eingestellt und sofort betriebsbereit. Eine Umstellung auf Erdgas LL ist durch Drehen der Anpassungsdrossel ganz einfach möglich.

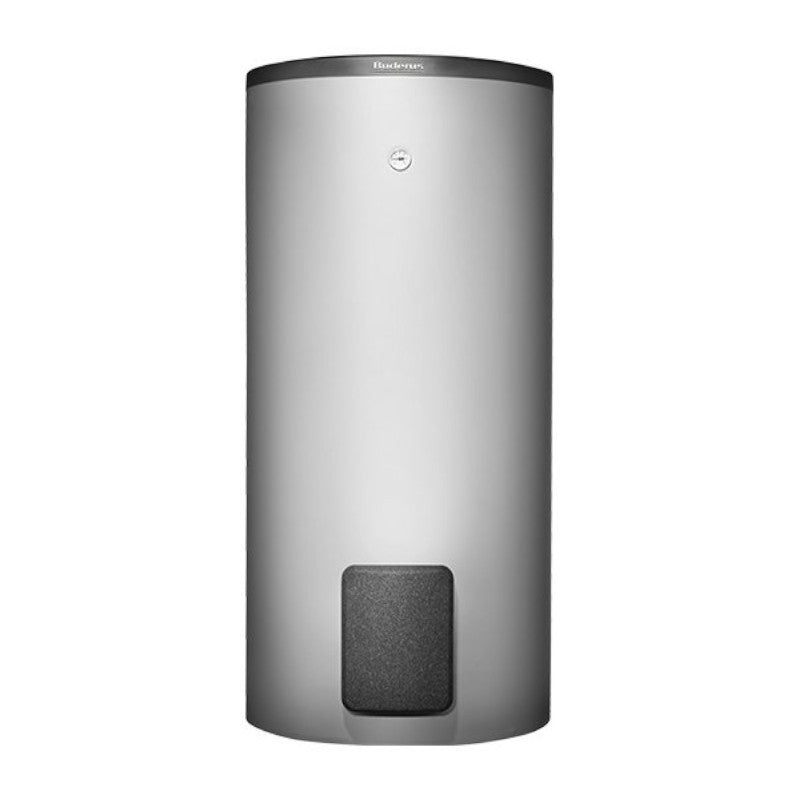

Der Warmwasserspeicher Logalux SH in silber mit großflächigem Wärmetauscher ist speziell auf Logatherm Wärmepumpen abgestimmt. Die Thermo­glasur gewährleistet eine hohe Trinkwasserqualität und schützt den Speicher zusammen mit der Magnesiumanode vor Korrosion (Korrosionsschutz nach DIN4753-3). Der hochwertige Wärmeschutz aus Polyurethan-Hartschaum hält einmal erwärmtes Wasser lange warm.

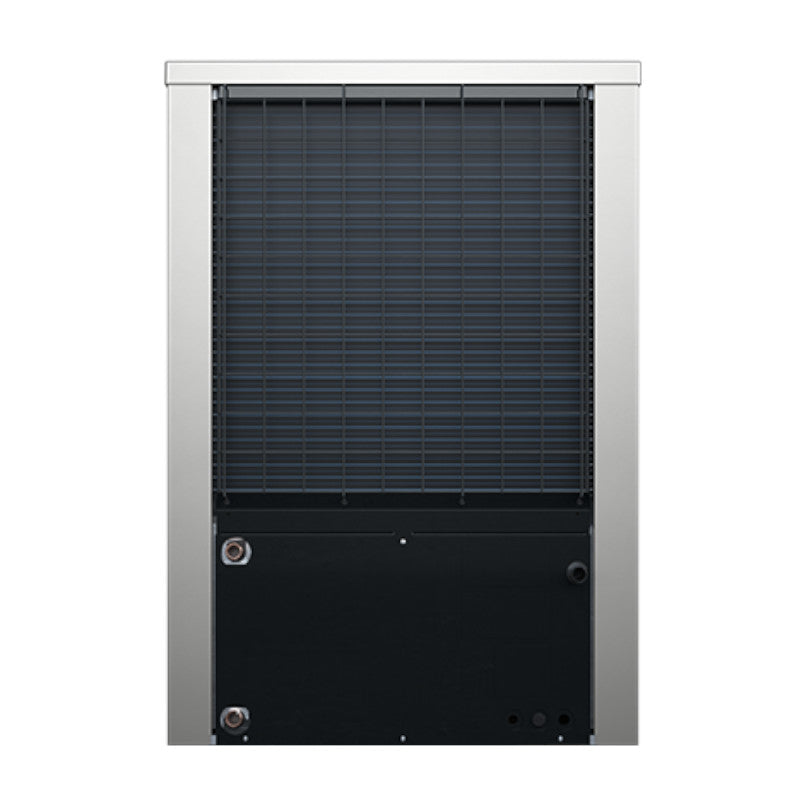

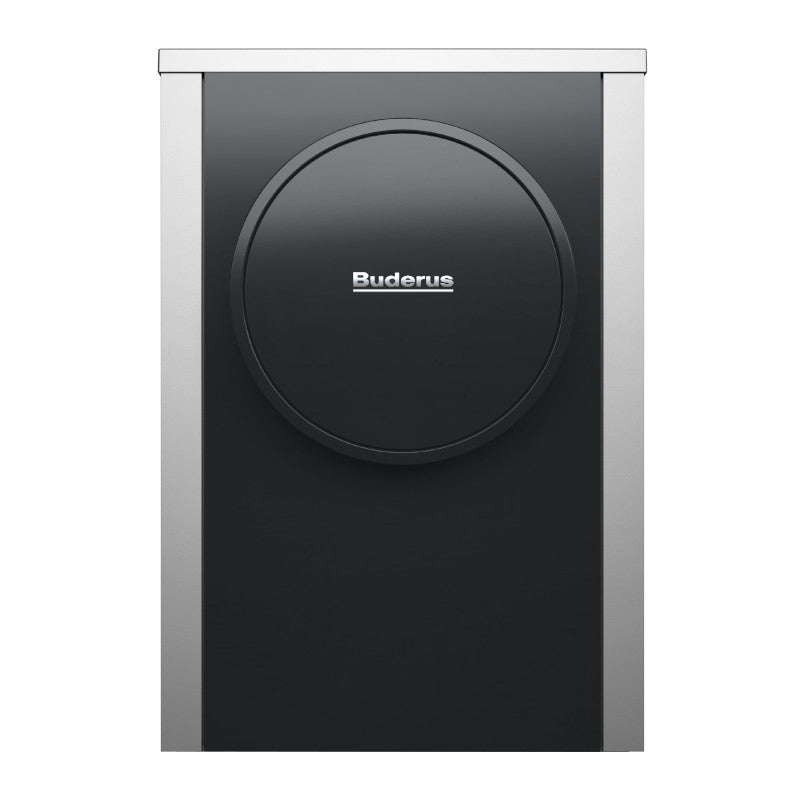

Die Luft-Wasser-Wärmepumpe Logatherm WLW196i-6 AH S+ nutzt die unerschöpfliche Energiequelle Luft für einen nachhaltigen Heizungs- und Warmwasserbetrieb und ist speziell für die Einbindung in ein Hybridsystem konzipiert. Die Außeneinheit arbeitet mit einer drehzahlgeregelten Inverter-Technologie und passt damit die Leistung der Wärmepumpe jederzeit an den Bedarf im Heizsystem an. Durch wasserführende Verbindungsleitungen wird die Verbindung zur innen stehenden Heizzentrale unkompliziert hergestellt. Die S+ Technologie der Wärmepumpe sorgt für leisen, schalloptimierten Betrieb. Lüfter und der Luftauslass mit Diffusor sorgen dafür, dass sich der Schall nicht direkt nach vorne ausbreitet, sondern seitlich gedämpft wird.

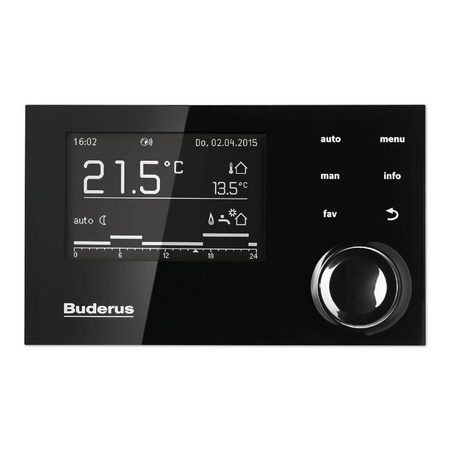

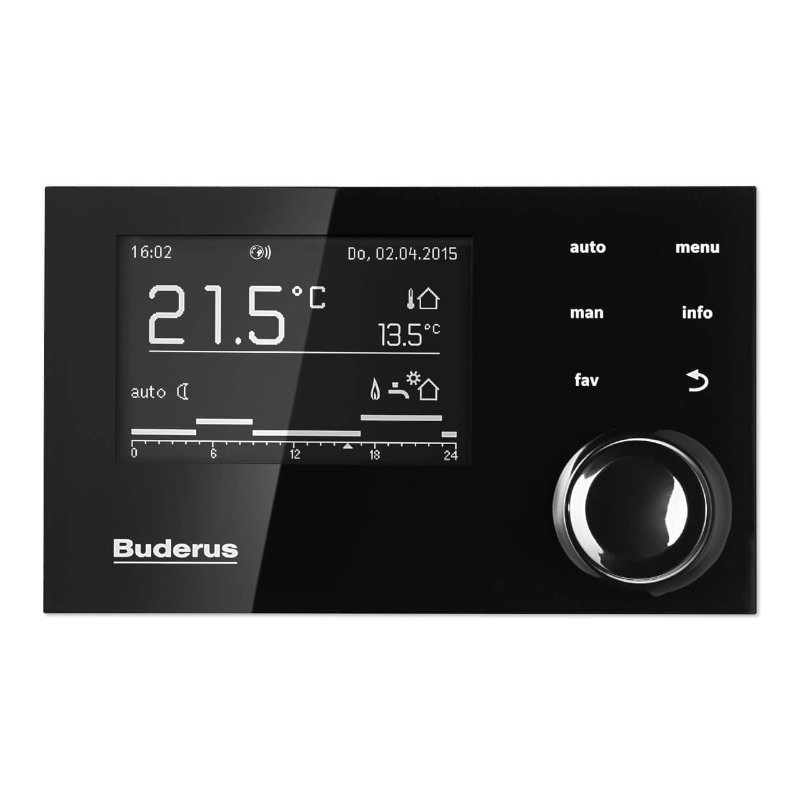

Abgerundet wird das Komplettpaket durch die Systembedieneinheit Logamatic RC310. Sie sorgt dafür, dass alle Komponenten optimal zusammenarbeiten. Die Navigation durch den Auswahlknopf so wie die grafische Darstellung von Systeminformationen machen die Bedienung besonders einfach.

Die Vorteile auf einen Blick

Senkung der Energiekosten
Das Logasys SL213 kombiniert die Energiequellen Gas und Umweltwärme und ist somit besonders effizient und gleichzeitig umweltschonend bei höchstem Komfort.

Hoher Bedienkomfort
Die intuitive Bedienung erfolgt über die Systembedieneinheit Logamatic RC310 am Gas-Brennwertkessel. Praktisch sind vor allem die Einhandbedienung und das große Grafik-Display mit Hintergrundbeleuchtung. Strukturierte Klartexte führen durch das Menü. Optional kann die Systembedieneinheit Logamatic RC310 auch im Wohnraum als Fernbedienung montiert werden.

Schonung der Umwelt
Da das System Umweltwärme zur Wärmeerzeugung mit einbezieht, wird die Umwelt geschont und CO₂-Emissionen verringert. Das neue System ist eine Gas-Hybridheizung nach BEG (Bundesförderung für effiziente Gebäude) und wird durch die bereits werkseitig vorbereitete Integration erneuerbarer Energie besonders gefördert. Die S+ Technologie verringert die Schallemission der Wärmepumpe deutlich.

Flexible Systemgestaltung
Diese Systemausführung ist mit einem separaten, effizienzoptimierten Speicher ausgestattet. Diese empfiehlt sich, wenn keine Platzprobleme vorhanden sind. Eine zweite Variante mit liegendem Speicher für eine platzoptimierte Aufstellung ist ebenso erhältlich.

Ausstattung und Merkmale

• integrierter, modulierender, leiser Gas-Vormischbrenner
• Heizgas- und Wasserführung im Gegenstrom-Wärmetauscherprinzip

• Kesselglieder aus Aluminium-Silizium-Guss mit glatter Oberfläche
• schalloptimierte Heizgasführung
• inklusive Minimal-Druckwächter nach DIN EN 12828 als Ersatz für Wassermangelsicherung
• Wärmenennleistung: 14 kW

• jahreszeitbedingte Raumheizungs-Energieeffizienz: 93 %

• Schalleistungspegel in Innenräumen: 47 dB

• Gasart: Erdgas E/LL

• Kesselgröße: 15 kW

• Modulationsbereich: 15-100 %

• Normnutzungsgrad (Hs): bis 98,4 %

• Abgasanschluss: DN125/80 Innen


• mit vorderer Handlochöffnung als Reinigungsöffnung
• mit großflächigem Doppelwendel-Wärmetauscher
• höhenverstellbare Aufstellfüße
• inklusive Speichertemperaturfühler für Wärmepumpe
• alle warmwasserberührten Speicherinnenflächen durch Emaillierung korrosionsbeständig nach DIN 4753-3
• zur Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode

• Wärmeschutz aus PU-Hartschaum
• abnehmbarer Folienmantel (silber) mit Weichschaumunterlage

• Warmhalteverlust: 67,0 W

• Speichervolumen: 277 Liter

• Durchmesser: 700 mm

• Höhe: 1294 mm

• Gewicht: 126 kg

• Außeneinheit ODU6 S+ für ein Hybridsystem in Verbindung mit der Hybridrohrgruppe HF-Set HYC25

• max. Heizleistung 7,6 kW bei A2/W35

• Wasserführende Verbindung zwischen Hybridverrohrung und Außeneinheit

• schnelle und einfache Installation

• Invertergeregelter Verdichter- und Gebläsebetrieb

• patentierte Smart-Soft-Defrostfunktion für maximale Laufzeiten

• einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
• leiser und effizienter Betrieb

Lieferumfang

• Gas-Brennwertkessel Logano plus KB192i-15 H V2
• Warmwasserspeicher SH290 RS-B
• Wärmepumpeneinheit WLW196i-6 A H
• Systembedieneinheit Logamatic RC310 schwarz

• Verbindungsleitung EMS Modul
• Kesselsicherheits-Set BSS11
• Rohrgruppe BCC33-HE
• Gas-D-Hahn 1/2" mit Brandschutzventil TAE
• Anschluss-Set BCS 29
• Anschluss-Set Ausdehnungsgefäß
• Speicheranschluss-Set AS1.6
• Heizkreis-Set ungemischt 4 m Pumpe
• 2 x Reduziernippel Nr.241
• Abscheidergruppe MSL25
• Isolierung T-Stücke
• Rohrbegleitheizung 3 m für Kondensatleitung
• Baugruppe INPA Schlauch
• Abdeckhaube für INPA
• Befestigungs-Set ODU Luft/Wasser
• 2 x Doppelnippel 1"x1"
• Ergänzungs-Kit 2 Montage links
• Hybridgruppe HF-Set HYC25
• Modul HM200 zur Einbindung der Wärmepumpen-Außeneinheit in ein EMS plus-Regelsystem
