BUDERUS | Hybridsystem | Gas-Brennwertgerät + Solar | Logasys SL136.2

BUDERUS Hybridsystem Logasys SL136 mit 15kW-Brennwertgerät

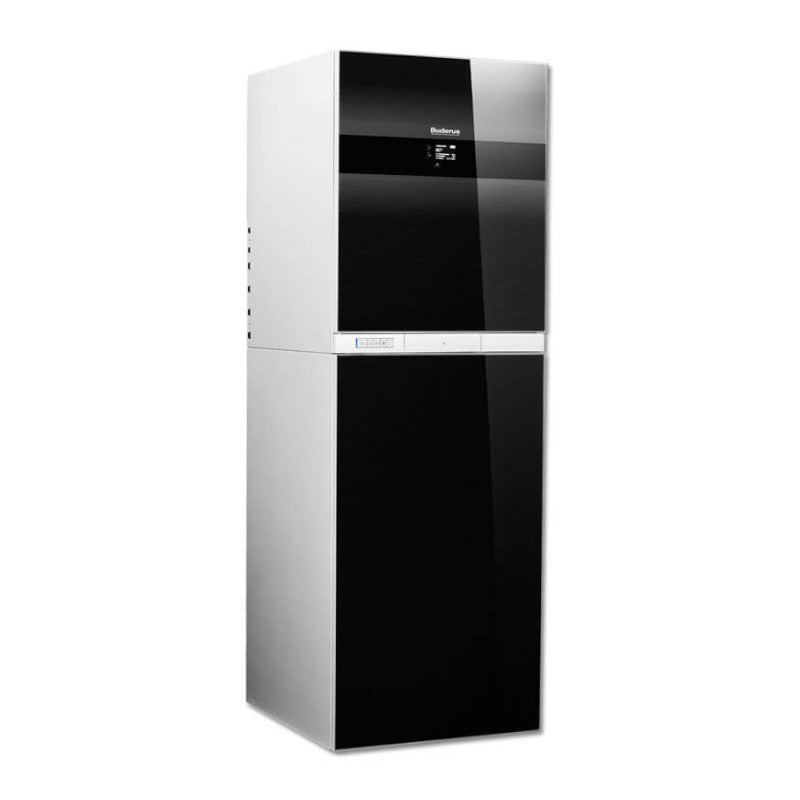

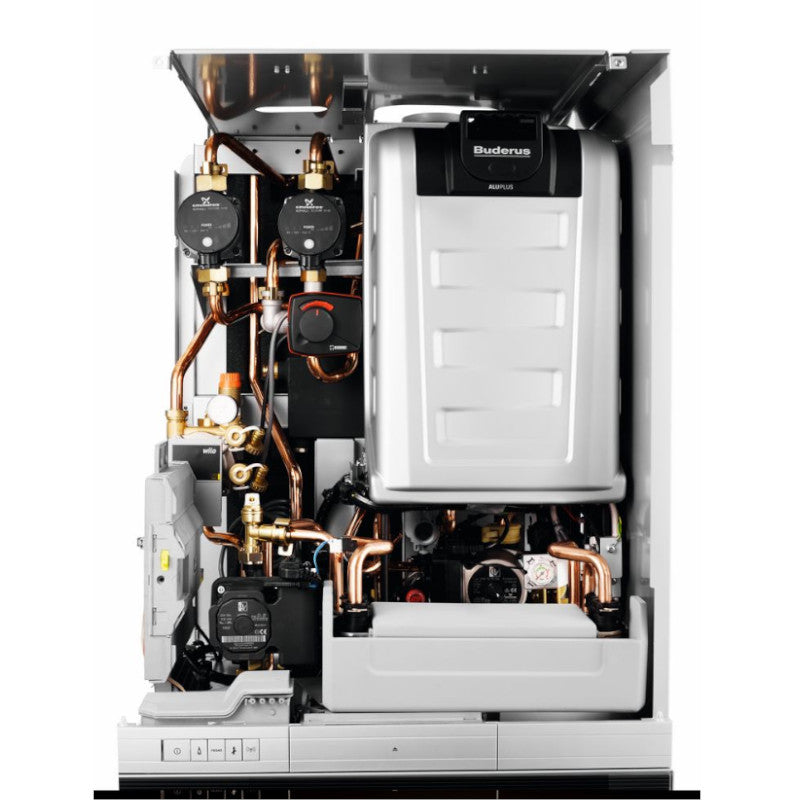

Das kompakte, perfekt abgestimmte Heizsystem Logasys SL136 besteht aus dem Gas-Brennwert-Hybridgerät Logamax plus GBH192iT und einer Solaranlage. Auf kleinster Stellfläche verbindet es die Vorteile mehrerer Energiequellen und überzeugt zusätzlich durch ein modernes Design. Genießen Sie nachhaltigen Heiz- und Warmwasserkomfort und profitieren Sie von der staatlichen Förderung BEG (Bundesförderung für effiziente Gebäude). Die Kombination aus zwei Energiequellen – Gas und Solarenergie – macht das System extrem effizient und sorgt für eine Senkung der Energiekosten. Das bodenstehende Gas-Brennwertgerät Logamax plus GBH192iT ist speziell für die effiziente Einbindung regenerativer Energien entwickelt worden. Dank der modulierenden Leistung und deutlich stromsparender Komponenten verbraucht die Hybridlösung außerordentlich wenig Energie und die Kombination mit regenerativen Energien ist so einfach wie nie. Das schont die Umwelt, senkt Energiekosten und versorgt Ihr Zuhause mit angenehmer Raumwärme.

Durch den modularen Aufbau bietet das Gerät flexible Möglichkeiten der Nachrüstung und ist problemlos auf zwei Heizkreise erweiterbar. Die ALU-plus-Technologie des Wärmetauschers reduziert die Ablagerungen von Schmutz und Verbrennungsrückständen und erleichtert so Reinigung und Wartung des Gerätes. Der integrierte 150-Liter-Schichtladespeicher mit zusätzlichem Korrosionsschutz und leistungsoptimierter Ansteuerung der Speicherlade-Pumpe sorgt für hohen Warmwasser-Komfort.

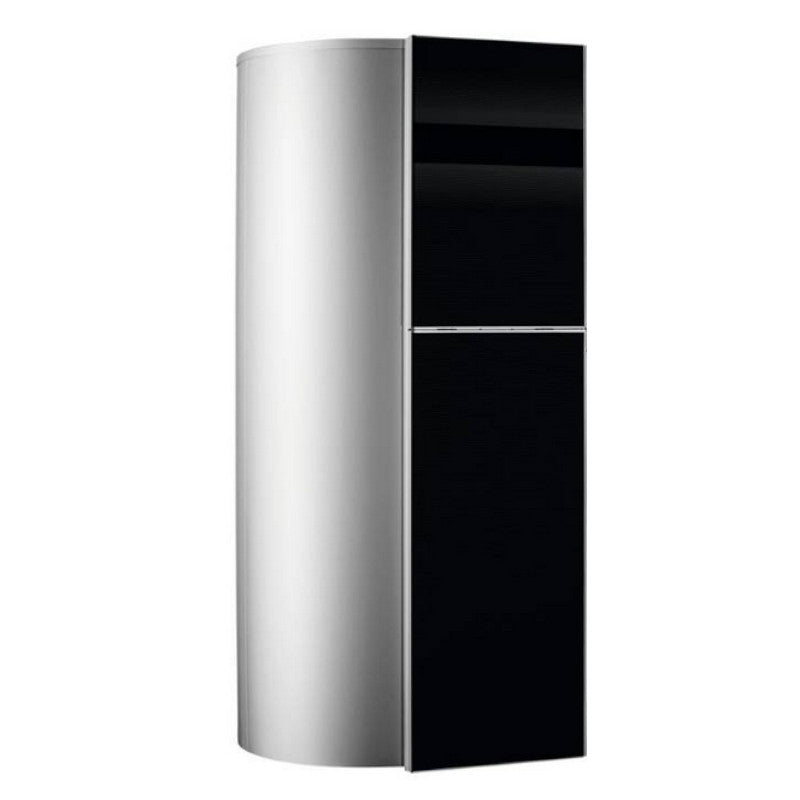

Der im Set enthaltene Pufferspeicher Logalux PNR400 mit eingeschweißtem Glattrohr-Wärmetauscher eignet sich ideal zur Einbindung einer Solaranlage. Mit seiner Blende aus modernem, bruchfesten Titaniumglas passt er sich optisch perfekt an das ansprechende Design des Gas-Brennwertgerätes an. Zur Ausstattung gehören unter anderem eine allseitige Hartschaumisolierung, eine Verkleidung aus beschichtetem Stahlblech und Höhenverstellbare Füße.

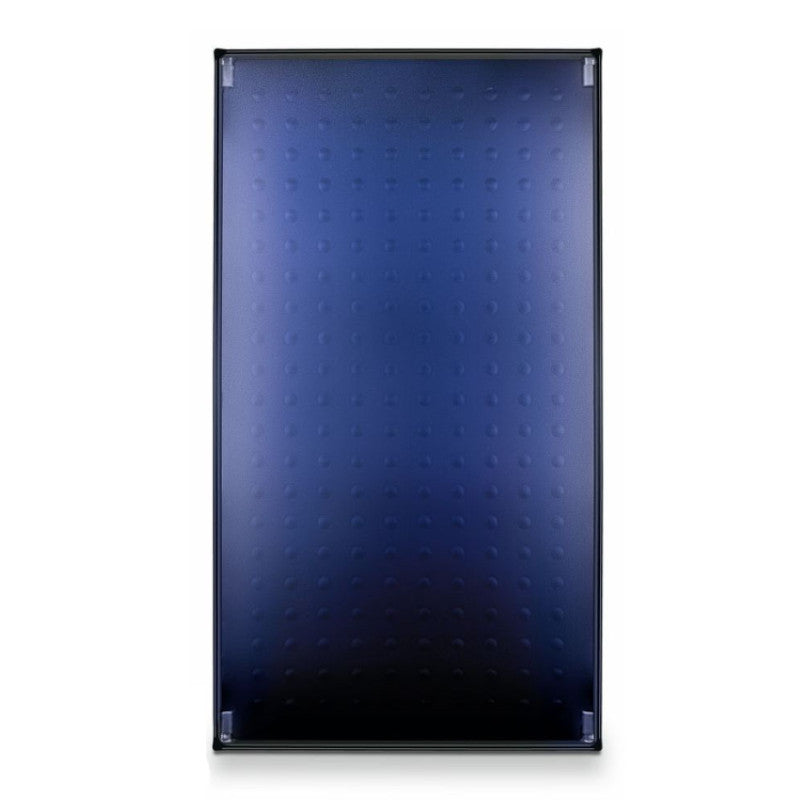

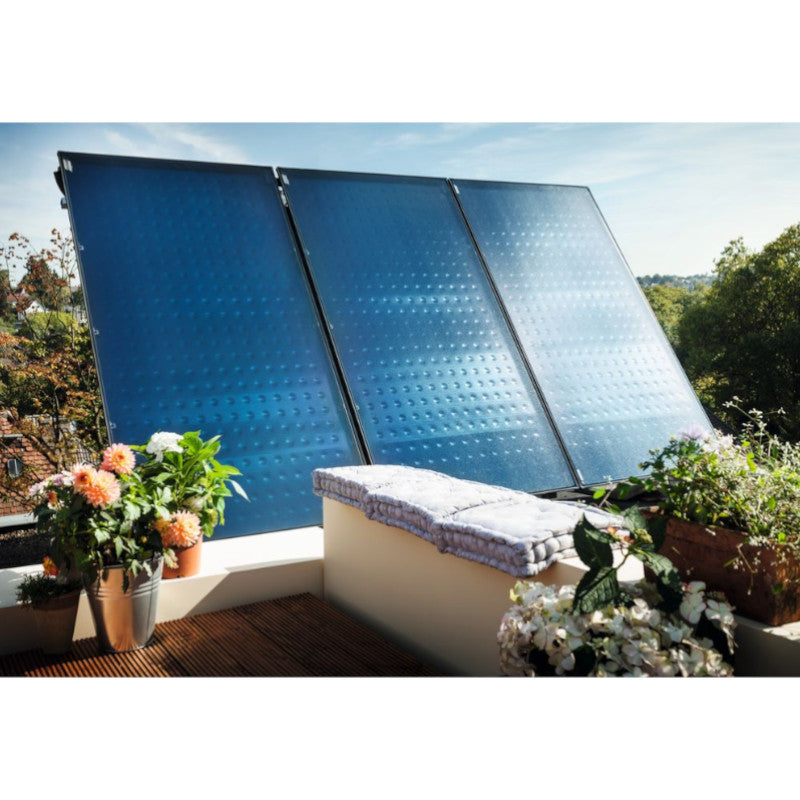

Die Solarenergie für Heizung und Warmwasser stellt der Hochleistungs-Flachkollektor SKT1.0 zur Verfügung. Er eignet sich dank innovativer Technik und elegantem Design für die Montage auf Dach oder Fassade. Durch die große Kollektorfläche kann ein hoher Solarenergie-Ertrag generiert werden. Der Aluminium-Vollflächenabsorber mit langlebiger, hochselektiver Beschichtung wandelt die eingestrahlte Sonnenenergie effizient um. Die innovative Omega-Ultraschall-Schweißtechnologie sorgt für ein attraktives Design und eine lange Lebensdauer des Kollektors.

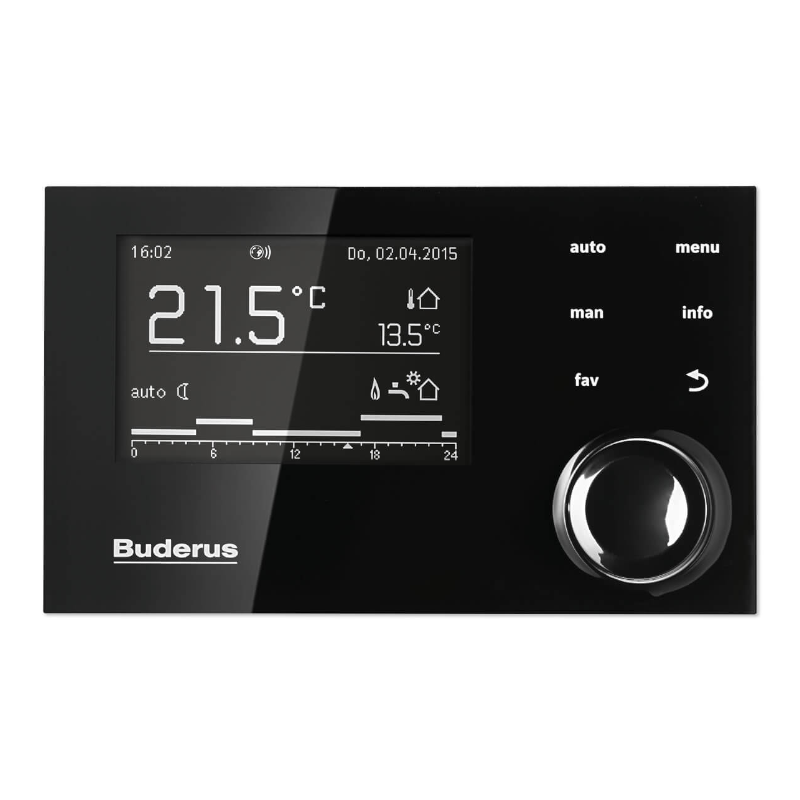

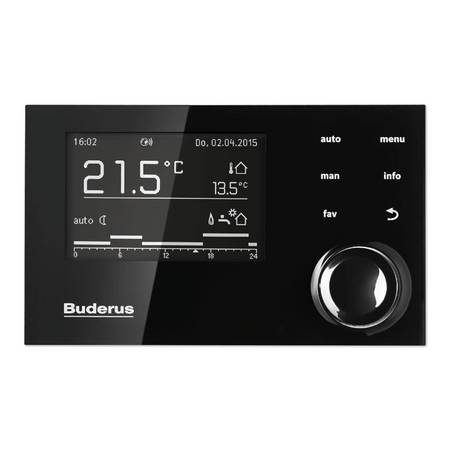

Abgerundet wird das Komplettpaket durch die Systembedieneinheit Logamatic RC310. Sie sorgt dafür, dass alle Komponenten optimal zusammenarbeiten. Die Navigation durch den Auswahlknopf so wie die grafische Darstellung von Systeminformationen machen die Bedienung besonders einfach.

Ausstattung und Merkmale

• voreingestellt auf Erdgas 2H(E), einfachste Umstellung auf 2L(LL) und 3P über Gaseinstelldüse

• einfache Bedienung über Touchkey-Display

• mit integrierter Schnittstelle Web KM100 für die Bedienung und Fernüberwachung des Gerätes auch von unterwegs über mobile Endgeräte

• zusätzliches Hybrid-Mischventil, Hydraulik und Regelstrategie zur direkten Einbindung von Pufferspeichern

• für solare / regenerative Heizungsunterstützung und Trinkwassererwärmung

• bis zu zwei Heizkreisgruppen inklusive hydraulischer Weiche integrierbar (als separates Zubehör)

• Vormischbrenner mit Metallvlies-Oberfläche

• Bedieneinheit RC310 im Gerät integrierbar

• nom. Heizleistung: 15 kW

• nom. Leistung Warmwasser: 30 kW

• Warmwasserbereitung durch integrierten 150-Liter-Schichtladespeicher

• zusätzlicher Korrosionsschutz durch Thermoglasur DUOCLEAN plus

• NL-Zahl von 4,2

• integrierter Zirkulationsanschluss

• mit temperatursensibler Rücklaufeinspeisung über integriertes Einspeiserohr

• dadurch effiziente Nutzung des gesamten Speichervolumens durch geschichtete Einspeisung der Rückläufe
• 2 Anschlüsse für die Einbindung eines Kaminofens und großer eingeschweißter Glattrohr-Wärmetauscher zur Einbindung einer Solaranlage
• Speicherinhalt: 414 L
• Abmessungen
• Breite: 770 mm
• Tiefe: 754 mm
• Höhe: 1825 mm
• Gewicht: 127 kg
• Wärmetauscherfläche: 1,85 m2
• Wärmetauscherinhalt: 12,5 L
• Max. Betriebsüberdruck: 3 bar
• Max. Betriebsüberdruck Solarwärmetauscher: 6 bar
• Max. Betriebstemperatur: 90 C
• Max. Betriebstemperatur Solarwärmetauscher: 110 C

• mit CE-Kennzeichnung

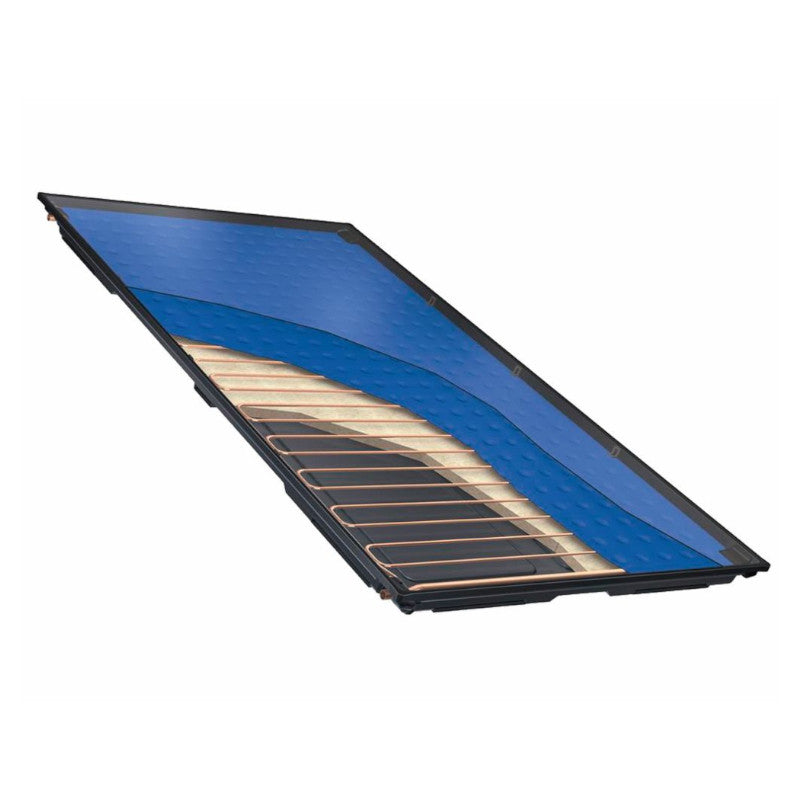

• Doppelmäander-Verrohrung aus Kupferrohr

• Abdeckung aus leicht strukturiertem, hagelfesten Solarsicherheitsglas
• rückseitige Dämmung aus Mineralwolle
• sehr guter Wärmeübergang sowie robuste Verbindung ohne sichtbare Schweißnähte durch die innovative Omega-Ultraschall-Schweißtechnologie
• Fiberglaswanne aus einem Guss als Kollektorgehäuse mit integrierten Griffmulden
• Anschluss einseitig bis zu 5 Kollektoren in einer Reihe nebeneinander, wechselseitig bis zu 10 Kollektoren
• schnell montierbar durch Steckverbindungstechnik mit Edelstahlwellrohr (ohne Werkzeug)
• Gewicht: 45 kg
• Höhe: 2.170 mm
• Breite: 1.175 mm
• Tiefe: 87 mm
• Brutto-Kollektorfläche: 2,55 m²
• Solar keymark: 011-7S2081F
• Aperturfläche: 2,43 m²
• Absorberfläche (Nettofläche): 2,35 m²
• Stagnationstemperatur: 192 °C

Staatliche Förderung – Klimaschutz lohnt sich

Seit Januar 2020 sind die wichtigsten gesetzlichen Richtlinien im Rahmen des Klimapakets verabschiedet worden. Da allein schon durch die Verwendung moderner Brennwertgeräte ein großer Teil der Klimaziele erreicht werden kann, begünstigen zahlreiche Fördersätze den Einbau umweltfreundlicher Anlagen. Je nach Heizsystem variiert die Förderquote und damit die Rückerstattung der förderfähigen Bruttoinvestitionskosten. Neben dem neuen Heizsystem werden bei einer Modernisierung auch alle dafür notwendigen Nebenleistungen gefördert. Dazu gehören unter anderem Fußbodenheizungen inklusive Dämmung und Estrich, die Entsorgung der Altanlage oder die Schornsteinsanierung. Damit zahlt sich zukunftsfähige Technik doppelt aus: Sie senkt stark die Energiekosten und wird kräftig vom Staat unterstützt.

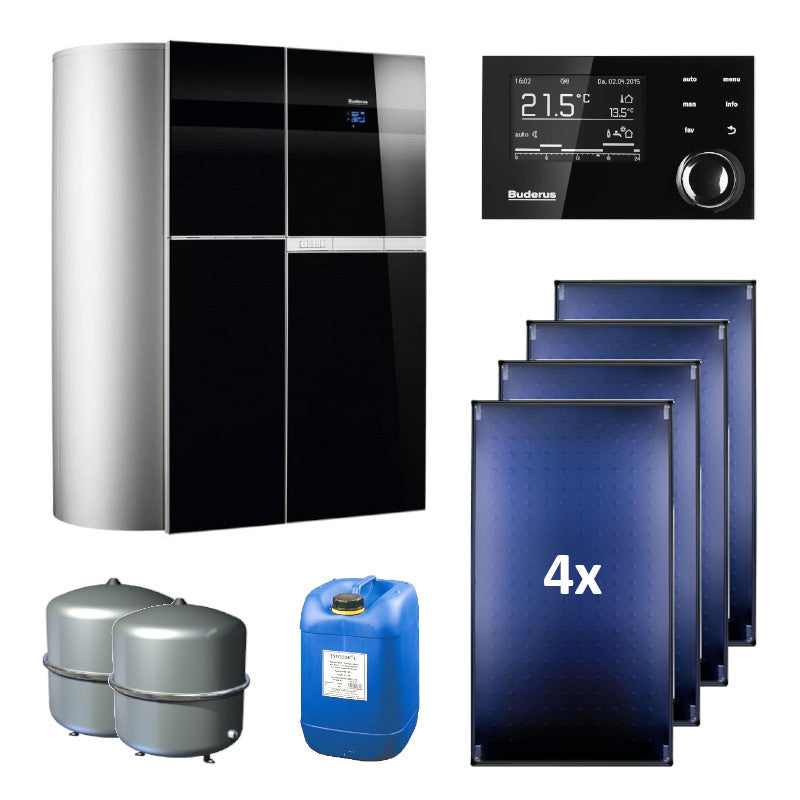

Lieferumfang

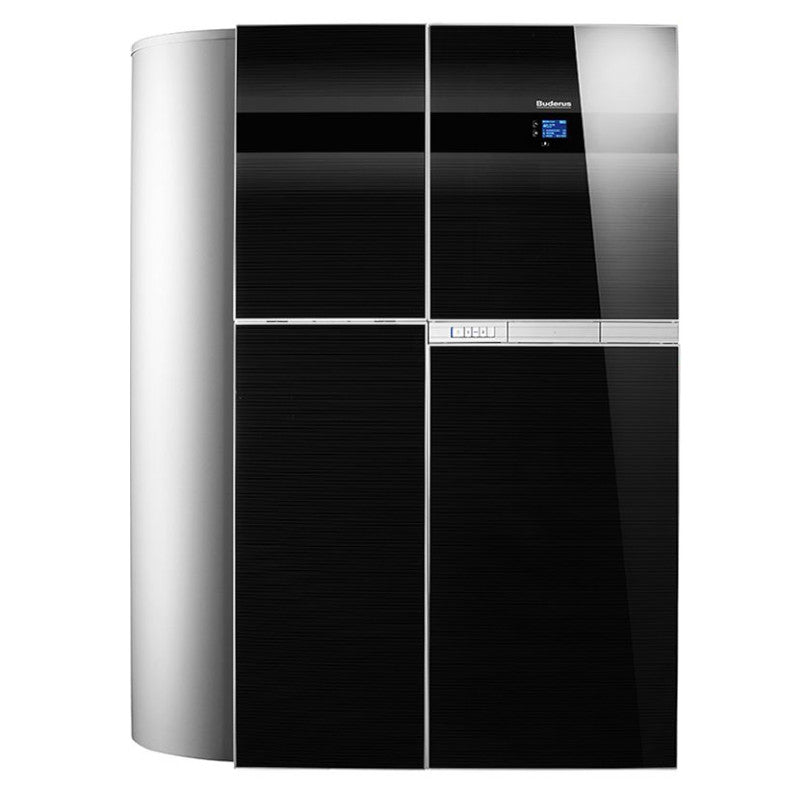

• Gas-Brennwertgerät Logamax plus GBH192-15iT150S, schwarz

• Pufferspeicher Logalux PNR400 10-C, schwarz

• 4 × Flachkollektor Logasol SKT1.0-s, senkrecht

• System-Bedieneinheit Logamatic RC310, schwarz

• CS10-Anschlussset horizontal
• SF10-Set Blende links/rechts BS-TLR
• Anschluss-Set AAS 3/4 mit KFE-Ventil
• Ausdehnungs-Anschluss-Set AAS Solar
• 2 × Logafix Ausdehnungsgefäß BU-H 50 Liter

• Fühler Überspannungsschutz
• CS28-1-Set Absperrhähne komplett
• Anschluss-Set Aufdach/ID SKT1.0
• Aufdach-Grundset senkrecht SKY-C/T
• 3 × Aufdach-Erweiterungsset senkrecht SKY-C/T
• 4 × Dachanbindung Pfa/Ziegel SKY-C/T
• Wärmeträgerfluid Solar Fluid L10
• 2 × Wärmeträgerfluid Solar Fluid L20
• Trichtersyphon Nr.432
• CS18 AS Verbindungsleitung Puffer
• Erweiterungsmodul EM100
