BUDERUS | Wärmepumpen-Set | Logasys SL510i | 11 kW

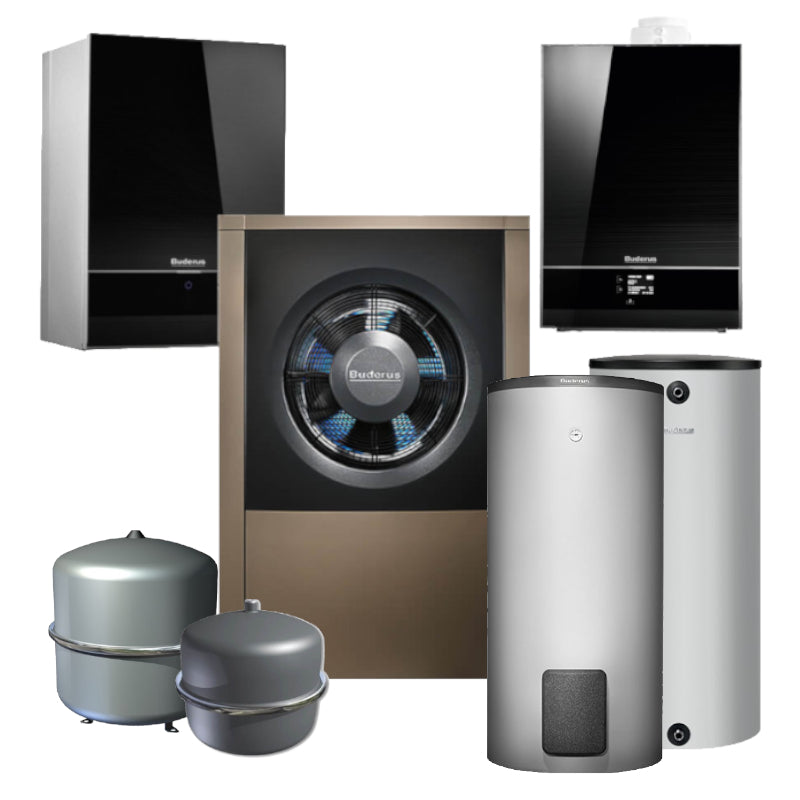

Buderus Wärmepumpen-Set Logasys SL510i mit 11 kW-Wärmepumpe

Das individuelle Heizsystem Logasys SL510i verbindet klimafreundliche Nutzung von Umweltwärme mit hocheffizienter Brennwerttechnologie. Dafür sorgen die bestens aufeinander abgestimmten Hauptkomponenten dieses Komplettsets: Die außen aufgestellte Luft-Wasser-Wärmepumpe Logatherm WLW196i AR und das Gas-Brennwertgerät Logamax plus GB192i. Ergänzt wird das System durch den Pufferspeicher Logalux P200.5 und den Logalux Warmwasserspeicher SH400.

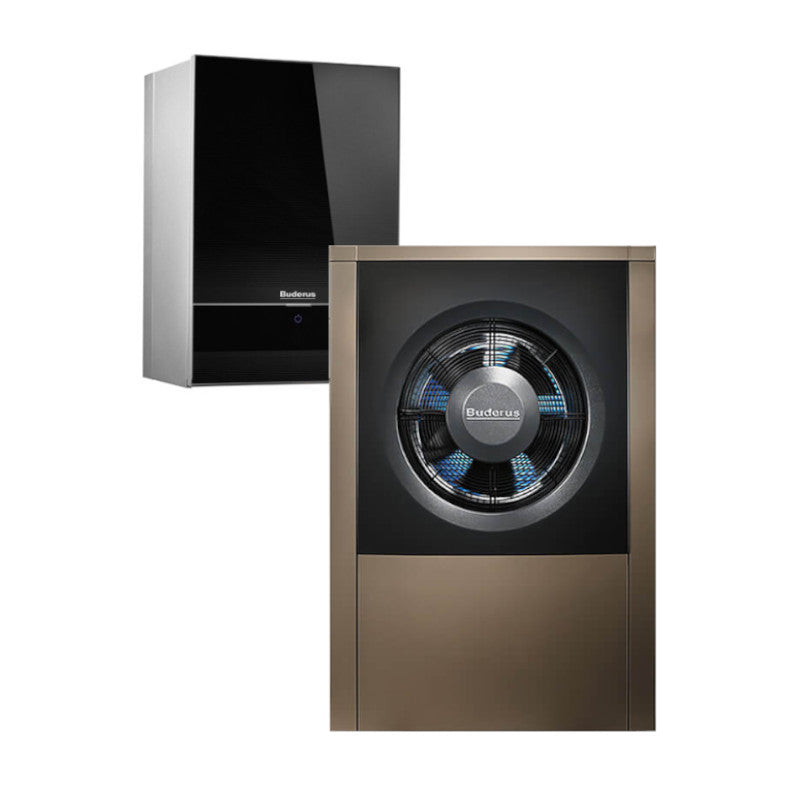

Luft-Wasser-Wärmepumpe Logatherm WLW196i-11 ARB

Die modernen Wärmepumpen von Buderus nutzen die unerschöpfliche Energiequelle Luft für nachhaltigen Heizungs- und Warmwasserkomfort. Die Luft-Wasser-Wärmepumpe zieht die Energie aus der Luft und wandelt sie in Wärme um. Sie eignet sich ideal für Ein- und kleine Mehrfamilienhäuser, für Neubauten sowie Erweiterungen bei bestehenden Anlagen.

Mit der Logatherm WLW196i sind Sie auf dem neuesten Stand, was Technologie, Steuerung, Bedienung und Überwachung betrifft. Dank des Regelsystems Logamatic EMS plus und der Bedieneinheit Logamatic HMC300 ist die Wärmepumpe serienmäßig für eine Internetanbindung ausgestattet. So können Sie das Heizsystem direkt mit Ihrem Smartphone oder Tablet über das Internet bedienen.

Die Logatherm WLW196i-11 ARB besteht aus einer wandhängenden Inneneinheit und einer außen aufgestellten Wärmepumpeneinheit. Alle Komponenten sind leicht zugänglich und schnell zu installieren. Die Verbindung der Wärmepumpeneinheit mit der Inneneinheit erfolgt über wasserführende Leitungen. Die innovative Luft-Wasser-Wärmepumpe im hochwertigen Titanium-Glas-Design gibt jedem Heim eine gemütliche Wärme, sogar bei Außentemperaturen von bis zu -20°C. Gleichzeitig kann sie in Verbindung mit einer Fußbodenheizung auch aktiv kühlen. Die reversible Luft-Wasser-Wärmepumpe ist für den bivalenten Betrieb ausgelegt und kann mit einem Gas- oder Öl-Heizkessel kombiniert werden, ein ungemischter Heizkreis ist regelbar.

Ausstattung der Inneneinheit

• EMS-plus Bedieneinheit Logamatic HMC300

• Frontverkleidung aus modernem, bruchfestem Titaniumglas, Farbe schwarz
• mit integrierter Internetschnittstelle (RJ45-Buchse)

• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelligentes Stromnetz/eine PV-Anlage vorbereitet
• hocheffiziente Heizwasserpumpe Grundfos GEO 25/85 zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
• mit 3-Wege-Mischer zur hydraulischen Kesseleinbindung

• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil

• Warmwasserbetrieb mittels externem Umschaltventil möglich

• elektrischer Anschluss: 1~/N/PE/230V/50Hz

• Wasserseitiger Anschluss Heizung: G 1" AG

• Mindestvolumenstrom: 2,23 m3/h

• Breite: 485 mm
• Höhe: 700 mm
• Tiefe: 350 mm
• Nettogewicht: 30 kg

Ausstattung der Außeneinheit

• invertergeregelter Verdichter- und Gebläsebetrieb
• patentierte Smart-Soft-Defrostfunktion für maximale Laufzeiten
• einfacher Transport und stoßfest durch kompakte Bauweise mit EPP-Material
• Nom. Luftvolumenstrom: 7300 qm/h
• Kompressor: Twin Rotary
• Heizleistung -7/35 C: 10,73 kW (nach EN 14825, Nennleistung)
• Kühlleistung +35/7 C: 8,86 kW (gemäß EN 14511)
• elektrischer Anschluss: 3-phasiger Wechselstrom 400 V, 50 Hz

• maximale Leistungsaufnahme: 7,2 kW
• wasserseitiger Anschluss Heizung: G 1" AG
• Breite: 1122 mm

• Höhe: 1695 mm

• Tiefe: 545 mm

• Nettogewicht: 181 kg

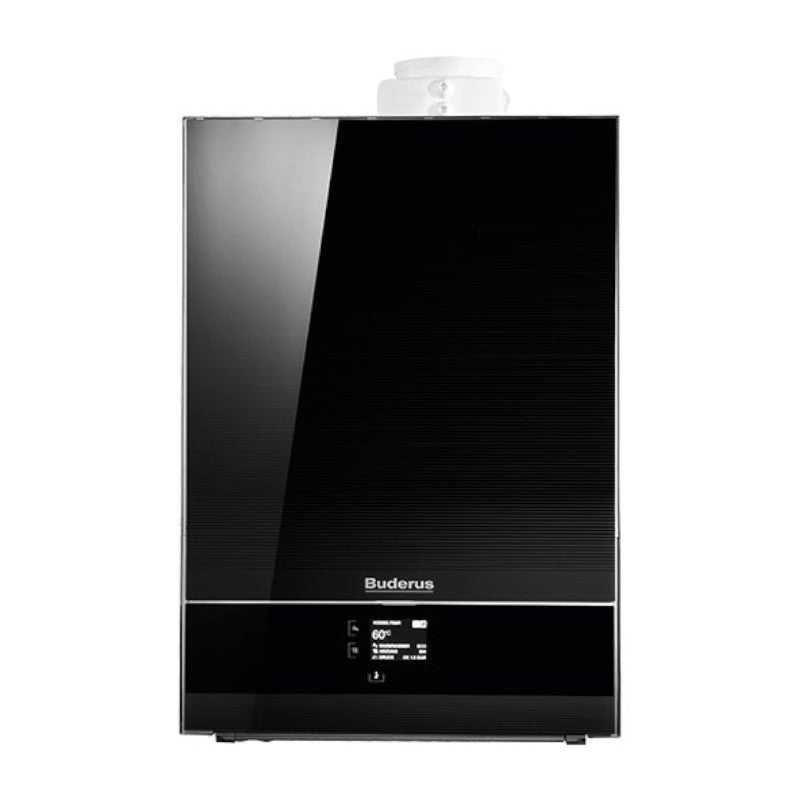

Gas-Brennwertkessel Logamax plus GB192i-15

Der wandhängende Gas-Brennwertkessel kombiniert neueste Technologie, modernes, intelligentes Design, gute Bauteilzugänglichkeit und hohe Robustheit. Dank modulierender, bedarfsangepasster Leistung und geringem Stromverbrauch ist die moderne Gasheizung mit der Energieeffizienzklasse A ausgezeichnet.

Das Design besticht durch die Frontverkleidung aus bruchfestem, kratzsicherem und leicht zu reinigendem Buderus Titanium Glas. Bedient wird der Logamax plus GB192i bequem per Touchscreen außen am Gerät. Das Regelsystem passt die Leistung des Wärmeerzeugers individuell an den tatsächlichen Wärmebedarf an und spart so Brennstoff gegenüber einer herkömmlichen Regelung. Das schont die Umwelt, senkt Energiekosten und sorgt für maximalen Wärmekomfort.

Durch die innovative Gas-Einstelldüse können Sie beim Logamax plus GB192i noch bequemer zwischen den drei handelsüblichen Gasarten wechseln. Werkseitig ist der Logamax plus GB192i für den Betrieb mit Erdgas 2H(E) eingestellt. Mit nur einem Dreh ist die Umstellung auf 2L(LL) und 3P möglich.

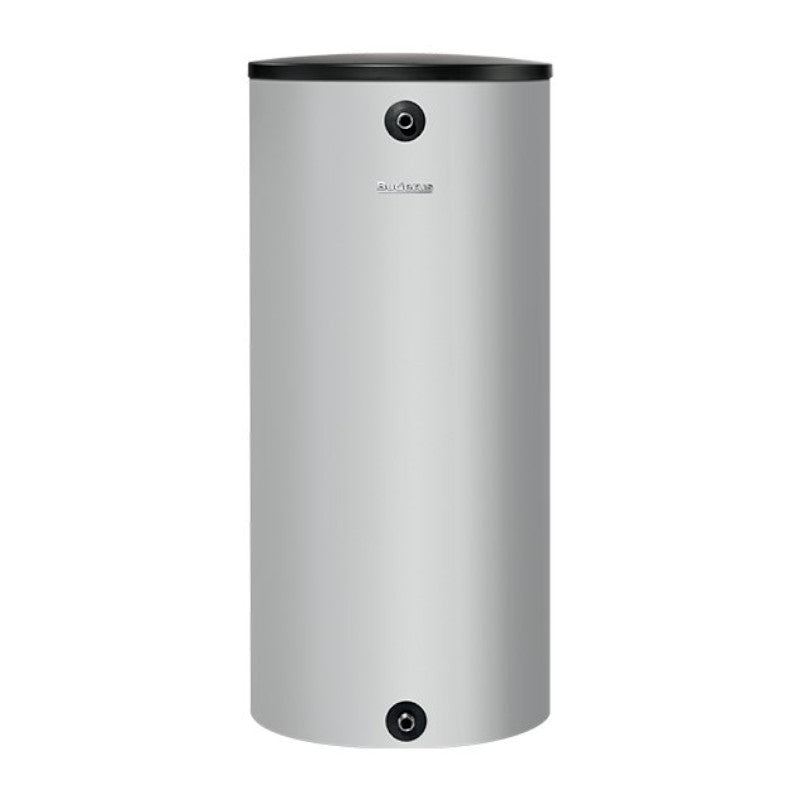

Pufferspeicher Logalux P200.5

Die Pufferspeicher von Buderus machen regenerative Energien zuverlässig. Sie können überschüssige Wärme, die nicht direkt nach dem Heizvorgang verbraucht wird, aufnehmen und über lange Zeit verlustarm speichern. So können Sie die einmal durch regenerative Energien erzeugte Wärme jederzeit, je nach Bedarf und unabhängig von Wetterlagen abrufen und nutzen. Das beugt nicht nur Wärmeverluste vor, es sorgt auch dafür, dass die Heizung weniger Anfahrtzyklen braucht. So verlängert ein Pufferspeicher auch die Lebensdauer der Heizanlage.

Robuster Stahl, hochwertiger Wärmeschutz aus Polyurethan-Hartschaum und die silberne Stahlblechverkleidung machen den Logalux P200.5 zu einem funktional wie optisch anspruchsvollen Produkt. Speziell auf die Logatherm Wärmepumpen abgestimmt ist der Pufferspeicher Logalux P200.5 die ideale Ergänzung zu einem Heizsystem mit regenerativen Wärmeerzeugern und trägt so zur Schonung der Umwelt bei.

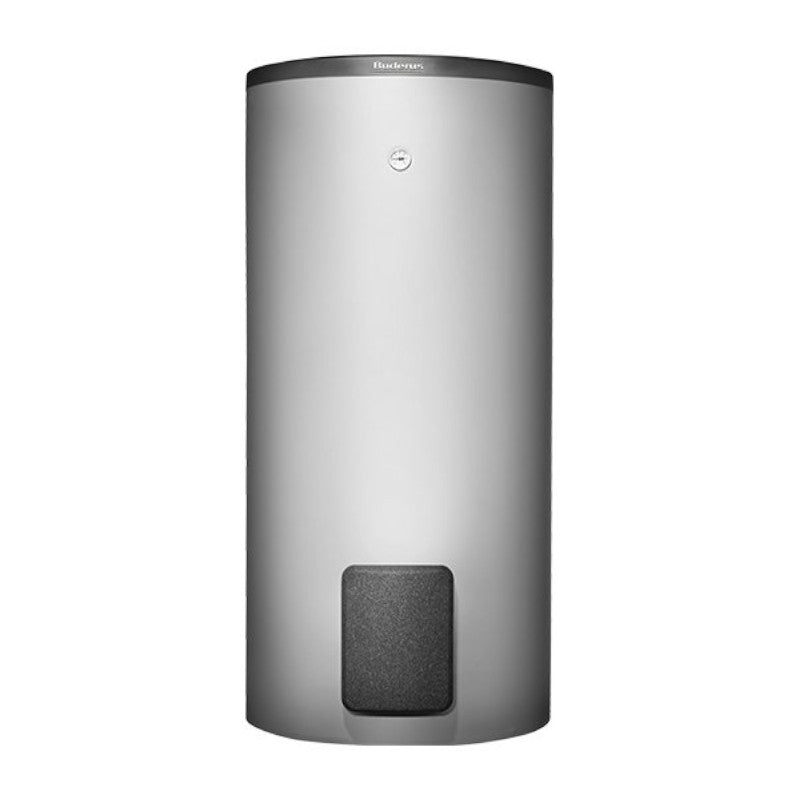

Warmwasserspeicher Logalux SH400

Der Logalux SH400 mit großflächigem Doppelwendel-Wärmetauscher ist speziell auf Logatherm Wärmepumpen abgestimmt. Somit ist der stehende Warmwasserspeicher mit 399-Liter-Speichervolumen der perfekte Partner der WLW196i. Er ist mit einem silbernen Folienmantel verkleidet, die große Reinigungsöffnung vorne sorgt für eine einfache Reinigung des Warmwasserspeichers.

Selbst­verständlich ist der Logalux SH400 hygienisch einwandfrei und erfüllt alle gesetzlich geforderten Zertifizierungen sowie die neuesten Richtlinien für Trinkwasser. Die Thermo­glasur gewährleistet eine hohe Trinkwasserqualität und schützt den Speicher zusammen mit der Magnesiumanode vor Korrosion (Korrosionsschutz nach DIN4753-3). Der hochwertige Wärmeschutz aus Polyurethan-Hartschaum hält einmal erwärmtes Wasser lange warm.

Set-Bestandteile

• Luft-Wasser-Wärmepumpe WLW19i6-11 ARB
• Installationspaket INPA WPL 6-14 AR

• Abdeckhaube für INPA WPL 11-14 AR

• Kondensatablaufheizung

• Heizkreis-Set HS25 V3

• Wandmontage-Set für 1 Heizkreis

• Anschluss-Set AS HKV25, HS/HSM25

• Logafix Ausdehnungsgefäß BU-H 35 L

• Logafix Kappenventil MS 3/4" × 3/4"

• 2 × 3-Wege-Umschaltventil 28 mm inklusive Motor
• Pufferspeicher P200.5 S-B, Nutzinhalt 200 Liter

• Logalux Warmwasserspeicher SH400 RS-B

• Kesselsicherheitsgruppe 1", Manometer, SV 1/2", mit Isolierung

• Universal Rückschlagventil, 25 bar, 1Ms, Speziald. bis 110 C

• Doppelnippel 1" × 1"

• Koppelrelais zum Anschluss des 2. Wärmeerzeugers

• Gas-Brennwertgerät Logamax plus GB192i-15

• Anschluss-Set HKA 1"

• Gasdurchgangshahn GA-BS, R 1/2

• Montageanschlussplatte kpl für EG

• Logafix Ausdehnungsgefäß BU-H 25 L, inklusive Zarge MB3

• Anschluss-Set AAS 3/4" mit KFE-Ventil
• hydraulische Weiche WHY 80/60

• Trichtersiphon
