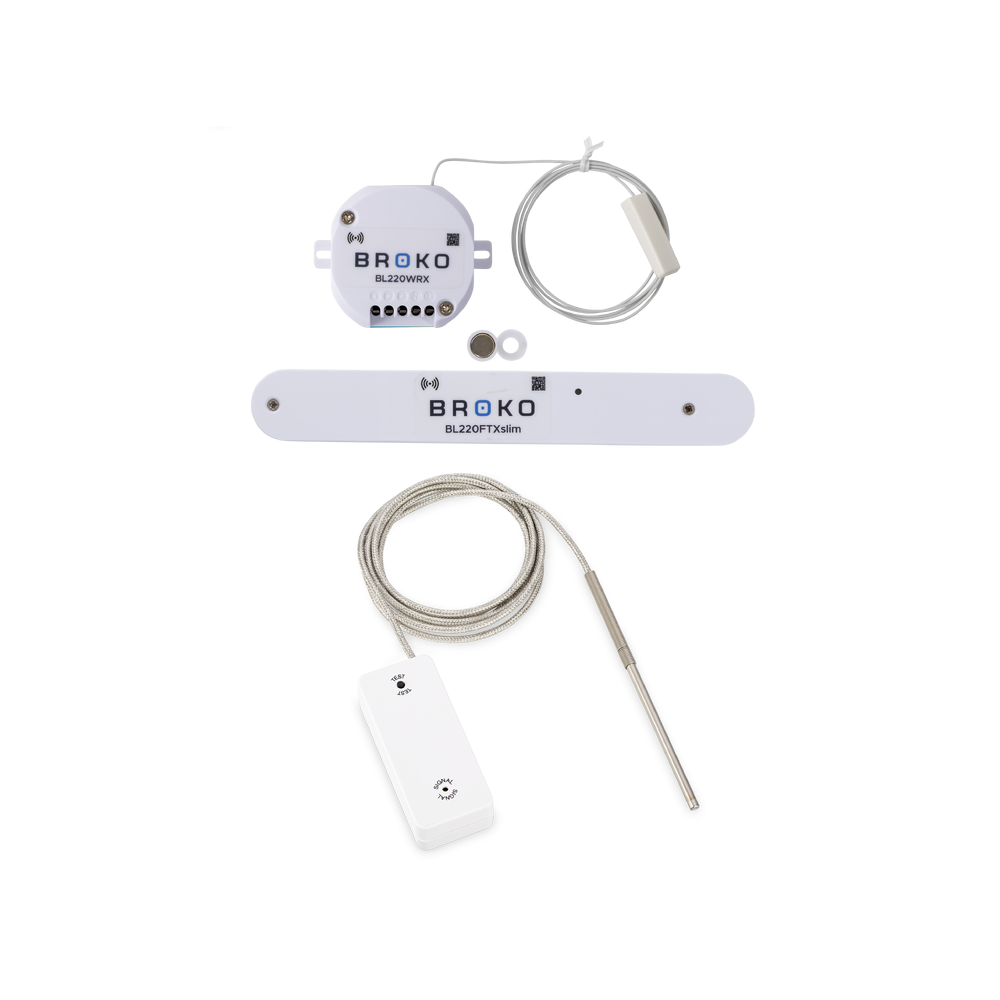

BROKO Set Kochfeldabzug| BL220WTslim | Funk-Schalter Klemmv. + Fensterkontakt Slim + Temp.

Komplettes Abluft-Sicherheitssystem für mehr Komfort und Kontrolle

Dieses BROKO Set bietet Ihnen maximale Sicherheit und Bedienkomfort für Ihre Abluftanlagen. Die Komponenten arbeiten nahtlos zusammen, lassen sich einfach installieren und ermöglichen eine flexible und zuverlässige Steuerung.

Details des Funk-Abluft-Sicherheitsschalters

• schaltet Geräte bis 6,3 A / 1.449 W zuverlässig, ohne zusätzlichen Schutz
• Unterputzmontage in Ø 60 mm Schalter- und Hohlwanddosen, kein Stemmen erforderlich
• verfügt über zwei Schaltkontakte: sicherheitsgerichteter Schließer (NO) und Öffner (NC) als Meldekontakt
• kompakte Abmessungen von 52 × 52 × 25 mm für platzsparende Installation
• intelligente Kabeleinführung für sichere und saubere Leitungsanschlüsse
• 868 MHz Funkfrequenz mit externer Antenne sorgt für störungsfreien Empfang durch Ziegel- und Betonwände
• Steuerung lässt sich durch mehrere Empfänger beliebig erweitern
• kompatibel mit BL220TEMP, BL22DDa und BL220DDu für dezentrale KWL-Systeme

Details des Fensterkontakts

• überwacht den Druckausgleich zwischen Innen- und Außenbereich für sicheren Abluftbetrieb
• geeignet für Dunstabzugshauben, Muldenlüfter, zentrale/dezentrale Lüftungsanlagen, Bad- und WC-Lüfter
• gibt das Abluftsystem nur frei, wenn ein sicherer Druckausgleich gewährleistet ist
• kompakter SLIM-Funksender für unauffälligen, verdeckten Einbau
• Überwachung erfolgt über selbst montierten Magnetschaltersatz
• erfüllt Anforderungen der Feuerungsverordnung für den Betrieb von Feuerstätten
• optional kombinierbar mit BL220TEMP für Temperaturüberwachung
• erweiterbar mit BL220DDa (Aufputz) oder BL220DDu (Unterputz) für Differenzdrucküberwachung

Details des Temperatursensors

• ideal zum Nachrüsten bestehender BL220-Systeme
• einfache und schnelle Montage (Montagematerial enthalten)
• kein Energieverlust durch geöffnetes Fenster bei nicht beheizter Feuerstätte
• automatische Freigabe der Dunstabzugshaube unter 40 °C im Rauchrohr
• kompatibel zu allen Funkempfängern der Generation BL220 mit 868 MHz
• kein Stromanschluss erforderlich – Batteriebetrieb für ca. 1 Jahr

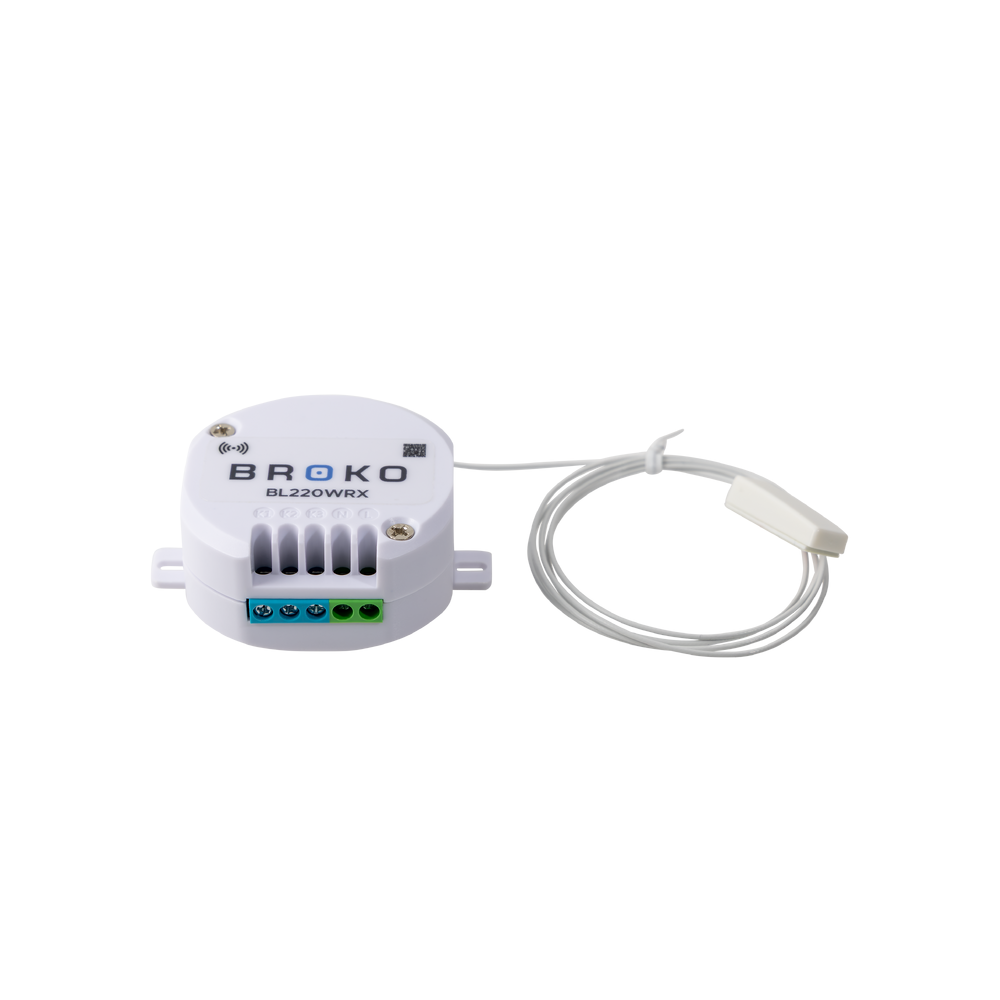

Der BL220WRX überzeugt durch seine hohe Schaltleistung von 6,3 A. Damit können Geräte mit einer maximalen Leistungsaufnahme von bis zu 1.449 W direkt geschaltet werden, ohne dass zusätzliche Schutzmaßnahmen notwendig sind. Die Unterputzmontage ermöglicht eine einfache Installation hinter Steckdosen oder Lichtschaltern, ganz ohne Stemmarbeiten. Die durchdachte Kabeleinführung sorgt für sicheren Kontakt und saubere Leitungsführung. Der Schalter verfügt über zwei Schaltkontakte: einen sicherheitsgerichteten Schließer (NO) und einen Öffner (NC) als Meldekontakt. Mit Abmessungen von 52 × 52 × 25 mm passt der BL220WRX problemlos in Schalter- und Hohlwanddosen mit einem Durchmesser von 60 mm. Durch die 868-MHz-Funkfrequenz und die externe Antenne ist ein störungsfreier Empfang selbst durch Ziegelwände und Betondecken garantiert.

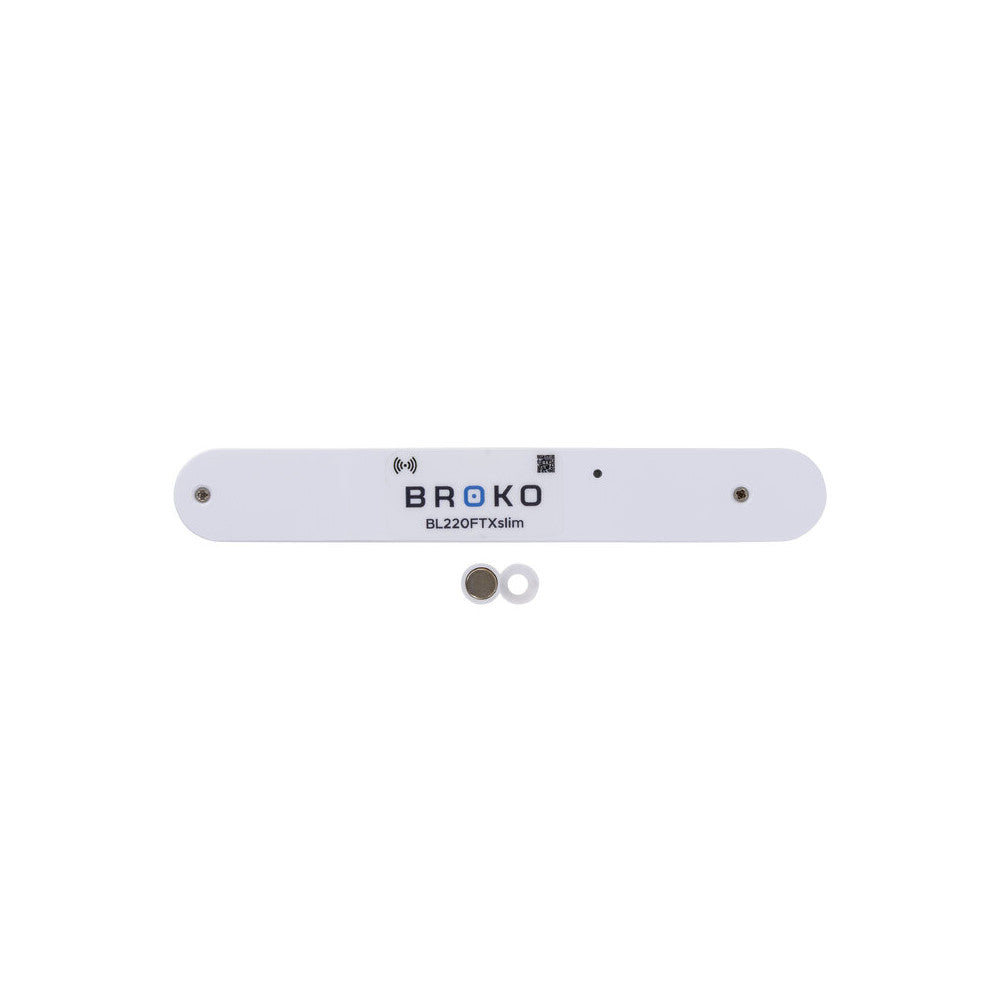

Der Broko Funk-Sender SLIM BL220FTX sorgt in Kombination mit Feuerstätten für maximale Sicherheit beim Betrieb von Abluftsystemen. Er überwacht, ob der notwendige Druckausgleich durch ein geöffnetes Fenster oder eine geöffnete Tür zum Außenbereich gewährleistet ist, bevor das Abluftsystem freigegeben wird. So erfüllt der Sender zuverlässig die Anforderungen der Feuerungsverordnung und schützt Ihr Zuhause. Der kompakte SLIM-Funksender eignet sich für Abluftgeräte wie Dunstabzugshauben, Muldenlüfter, zentrale oder dezentrale Lüftungsanlagen sowie Bad- und WC-Lüfter. Die Überwachung erfolgt über einen selbst montierten Magnetschaltersatz, der eine sichere und zuverlässige Freigabe des Abluftsystems garantiert.

Der Temperatursensor BL220TEMP misst die Abgastemperatur im Rauchrohr der Feuerstätte und steuert die Freigabe der Abluftanlage temperaturabhängig. Bei niedrigen Abgastemperaturen ist ein komfortabler Betrieb möglich, während bei steigender Temperatur die Freigabe automatisch unterbrochen wird. Die Montage ist einfach und schnell durchführbar. Der Batteriebetrieb ermöglicht einen unabhängigen Einsatz ohne Stromanschluss. Durch seine Kompatibilität mit den Funksystemen der BL220-Serie fügt sich der Sensor nahtlos in bestehende Sicherheitskonzepte ein.

Technologie des Sets für Kochfeldabzug auf den Punkt gebracht

BL220WRX

Hohe Schaltleistung
Der BL220WRX kann Geräte mit bis zu 6,3 A / 1.449 W direkt schalten, ohne dass zusätzliche Schutzmaßnahmen erforderlich sind. So lassen sich Lüftungs- oder Abluftsysteme zuverlässig steuern – einfach und sicher.

Unterputzmontage
Der Schalter passt in Standard Ø 60 mm Schalter- und Hohlwanddosen und kann unauffällig hinter Steckdosen oder Lichtschaltern installiert werden. Stemmarbeiten sind nicht nötig, die Installation ist schnell und sauber.

Zwei Schaltkontakte
Mit einem sicherheitsgerichteten Schließer (NO) und einem Öffner (NC) als Meldekontakt können sowohl Haupt- als auch Meldefunktionen gleichzeitig überwacht und gesteuert werden. Dies erhöht die Sicherheit und Flexibilität der Anlage.

868 MHz Funkfrequenz mit externer Antenne
Die externe Antenne sorgt für einen störungsfreien Empfang selbst durch Ziegelwände oder Betondecken. Dadurch können Lüftungssysteme flexibel gesteuert werden, ohne zusätzliche Kabel verlegen zu müssen.

Erweiterbare Steuerung
Mehrere Empfänger lassen sich problemlos hinzufügen, und die Kombination mit kompatiblen BROKO-Produkten wie BL220TEMP, BL22DDa oder BL220DDu ermöglicht die zentrale oder dezentrale Steuerung komplexer Abluftsysteme.

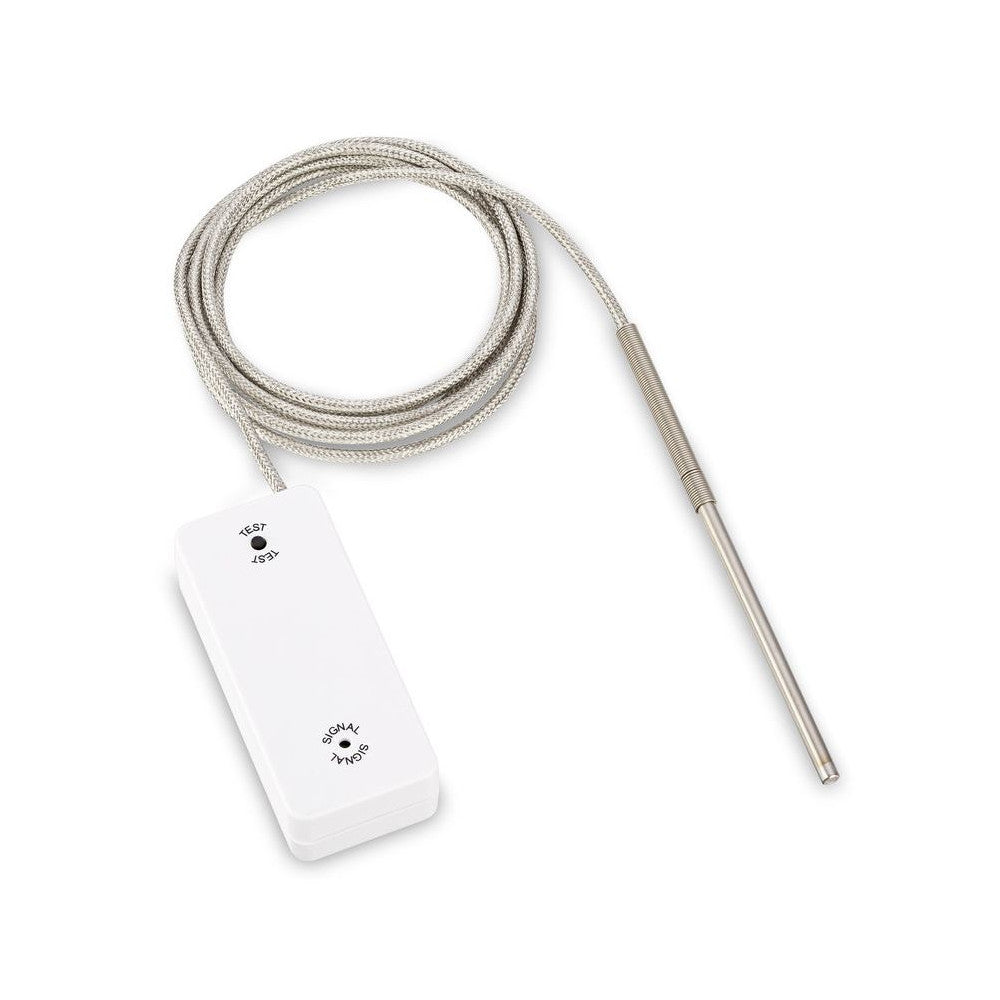

BL220TEMP

Temperaturmessung im Rauchrohr
Der BL220TEMP misst die Abgastemperatur direkt im Rauchrohr Ihrer Feuerstätte. So wird die Freischaltung der Dunstabzugshaube nur dann aktiviert, wenn die Temperatur unter 40 °C liegt. Das sorgt für maximale Sicherheit und verhindert unnötigen Wärmeverlust.

Automatische Freischaltung
Die Dunstabzugshaube wird automatisch freigegeben, sobald die Bedingungen sicher sind. Ist die Temperatur zu hoch, stoppt der Sensor die Freigabe, bis das Fenster geöffnet wird. So genießen Sie Komfort, ohne manuell eingreifen zu müssen.

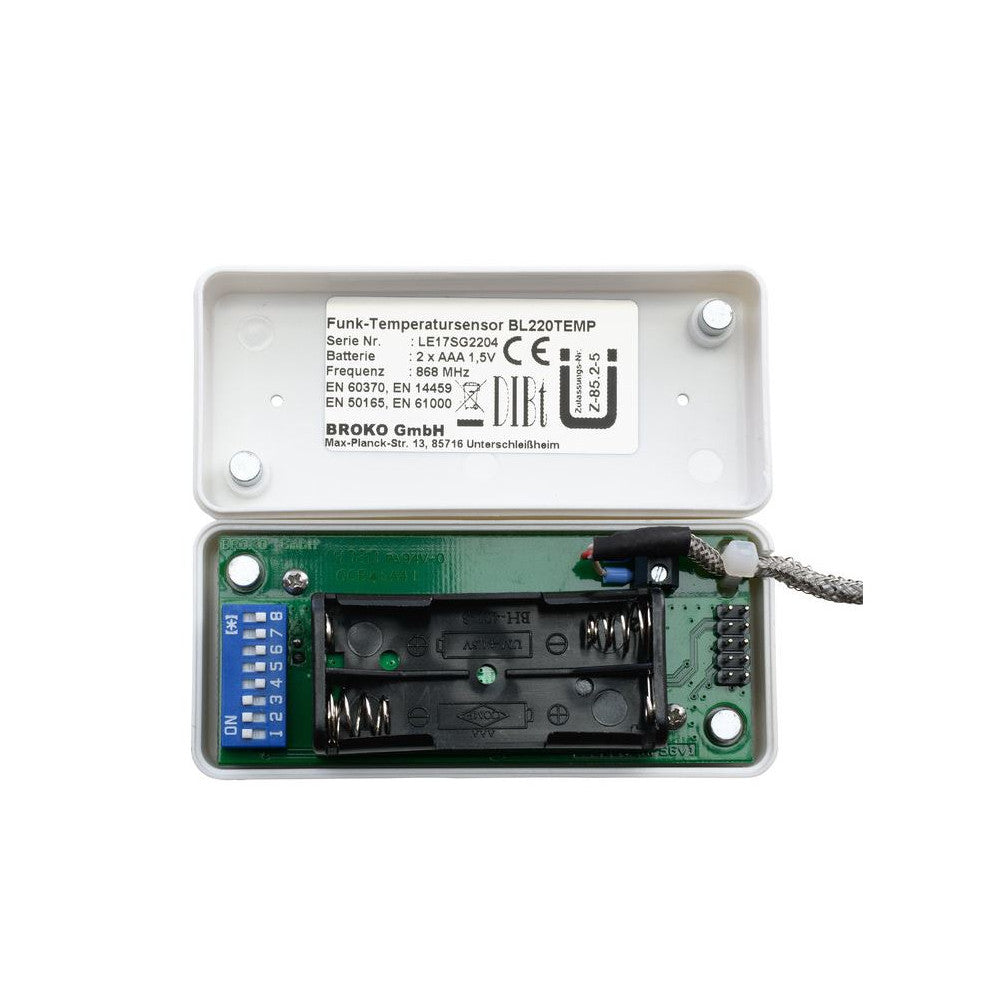

Batteriebetriebener Funksensor
Der Sender benötigt keinen festen Stromanschluss und arbeitet mit zwei AAA LR03-Batterien für eine Laufzeit von ca. einem Jahr. Das macht die Installation flexibel und unabhängig von vorhandenen Steckdosen.

Einfache Montage
Dank beiliegendem Montageset ist die Installation kinderleicht. Bohrschablone aufkleben, Löcher bohren, Schelle befestigen, Sensor einsetzen – fertig. So können Sie den Sensor schnell in bestehende BL220-Systeme nachrüsten.

Kompatibilität mit BL220-Systemen
Der BL220TEMP ist kompatibel mit allen Funkempfängern der Generation BL220 mit 868 MHz. Damit lässt sich der Sensor problemlos in Küche, Bad oder zentrale Lüftungssysteme integrieren.

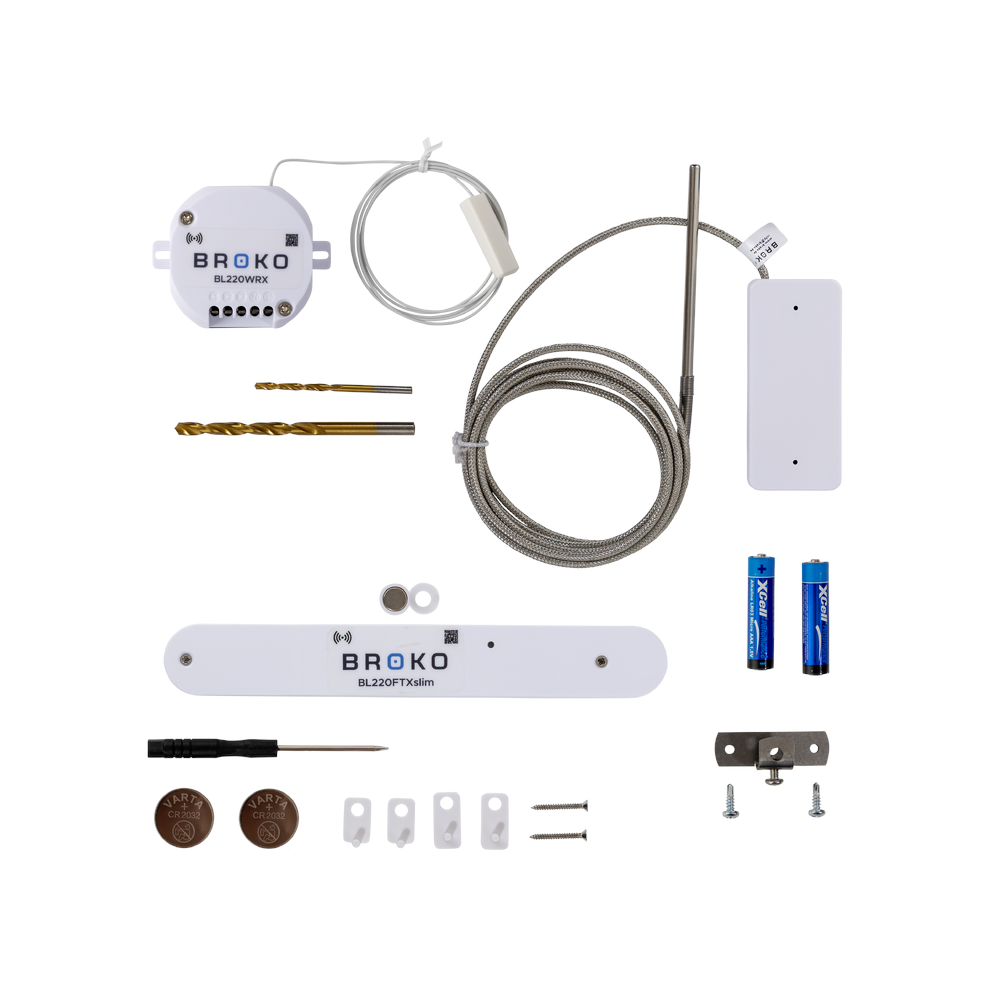

Im Standard-Lieferumfang enthalten:

• BROKO Funkempfänger Unterputz 68er Dose 6,3A - BL220WRX
• BROKO Temperaturwächter (Temp) - BL220TEMP
• BROKO Funksender Fensterkontakt SLIM - BL220FTX
