BROKO Set für Pellet + KWL Empfänger | BL220EDDa | Klemmschiene + Druckwächter Aufputz

BROKO Pellet- und KWL-Set: Intelligente Funksteuerung und Differenzdruckschutz

Dieses Broko Set vereint modernste Sicherheits- und Steuerungstechnik für Ihre Abluftanlagen und Pellet-Feuerstätten. Es ermöglicht eine einfache Installation, eine flexible Funksteuerung und erfüllt höchste Sicherheitsstandards. Damit ist es ideal für alle, die Komfort, Effizienz und Schutz in einem System wünschen. Mit diesem Set sind Ihre Lüftungsanlagen und offenen Feuerstätten optimal abgesichert.

Details des Funksender Differenzdrucksensors

• Überwachung Differenzdruck Aufstellraum ↔ Schornstein oder Außenatmosphäre
• Grenzwerte einstellbar: -4 Pa / -8 Pa je nach Betriebsmodus
• Funkübertragung der Steuersignale – keine Kabelverlegung nötig
• einfache Montage mit Montageset inklusive Windschutzdose
• drei Betriebsmodi für raumluftabhängige und raumluftunabhängige Feuerstätten
• kompatibel mit BL220F und BL220Fi Sicherheitsschaltern
• Kodierschalter für einfache Anpassung des Betriebsmodus
• Steigerung von Sicherheit, Komfort und Energieeffizienz bei Abluftanlagen

Details des Funk-Abluft-Sicherheitsschalters

• hohe Schaltleistung bis 16 A (3.680 W) – kein zusätzlicher Schütz nötig
• kompakte Bauform für einfache Nachrüstung in bestehende Installationen
• neues Gehäusedesign für Aufputzmontage oder Einbau in Lüftungsgeräte
• kompatibel mit KWL-Systemen in Kombination mit Druckwächter BL220DD und Temperatursensor BL220TEMP
• unbegrenzte Erweiterbarkeit durch Anschluss mehrerer Empfänger
• sehr hohe Funkreichweite auf 868 MHz, selbst durch Beton- und Ziegelwände
• neue Knickantenne für optimale Signalübertragung
• einfache Integration in Neubau und Bestandsanlagen

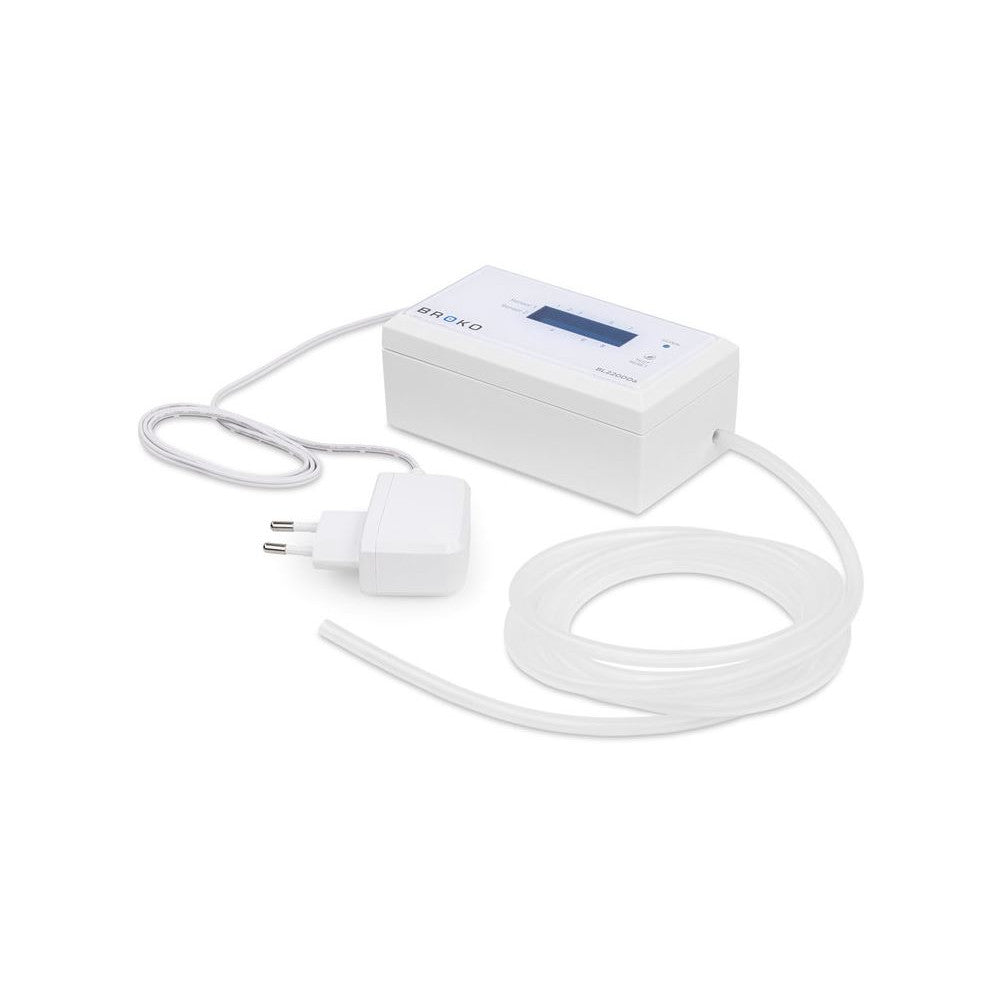

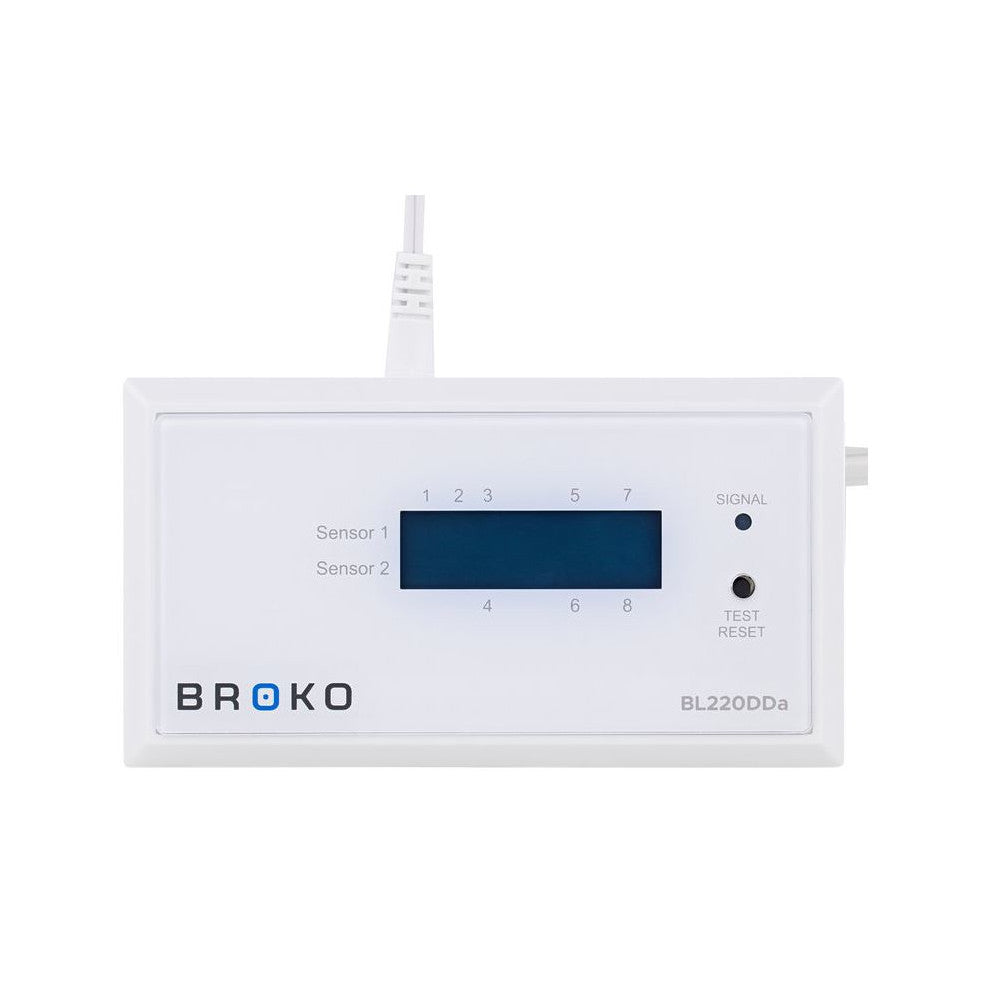

Der Broko Funksender-Differenzdrucksensor BL220DDa überwacht präzise den Differenzdruck zwischen Aufstellraum und Schornstein bzw. Außenatmosphäre. So schützt er Sie zuverlässig vor gefährlichen Unterdrucksituationen, wie sie bei offenen Feuerstätten auftreten können, und sorgt gleichzeitig für einen komfortablen Betrieb Ihrer Abluftanlagen. Die Montage erfolgt unkompliziert über das mitgelieferte Montageset, während die Funkübertragung eine Kabelverlegung überflüssig macht und die Installation deutlich erleichtert.

Der BL220DDa bietet drei Betriebsmodi, die den Differenzdruck für verschiedene Feuerstättenarten und Aufstellbedingungen optimal regeln. In Kombination mit den Sicherheitsschaltern BL220F oder BL220Fi und optional dem Temperatursensor BL220TEMP entsteht ein umfassendes Sicherheitssystem, das Ihre Abluftgeräte zuverlässig schützt und zugleich die Energieeffizienz steigert.

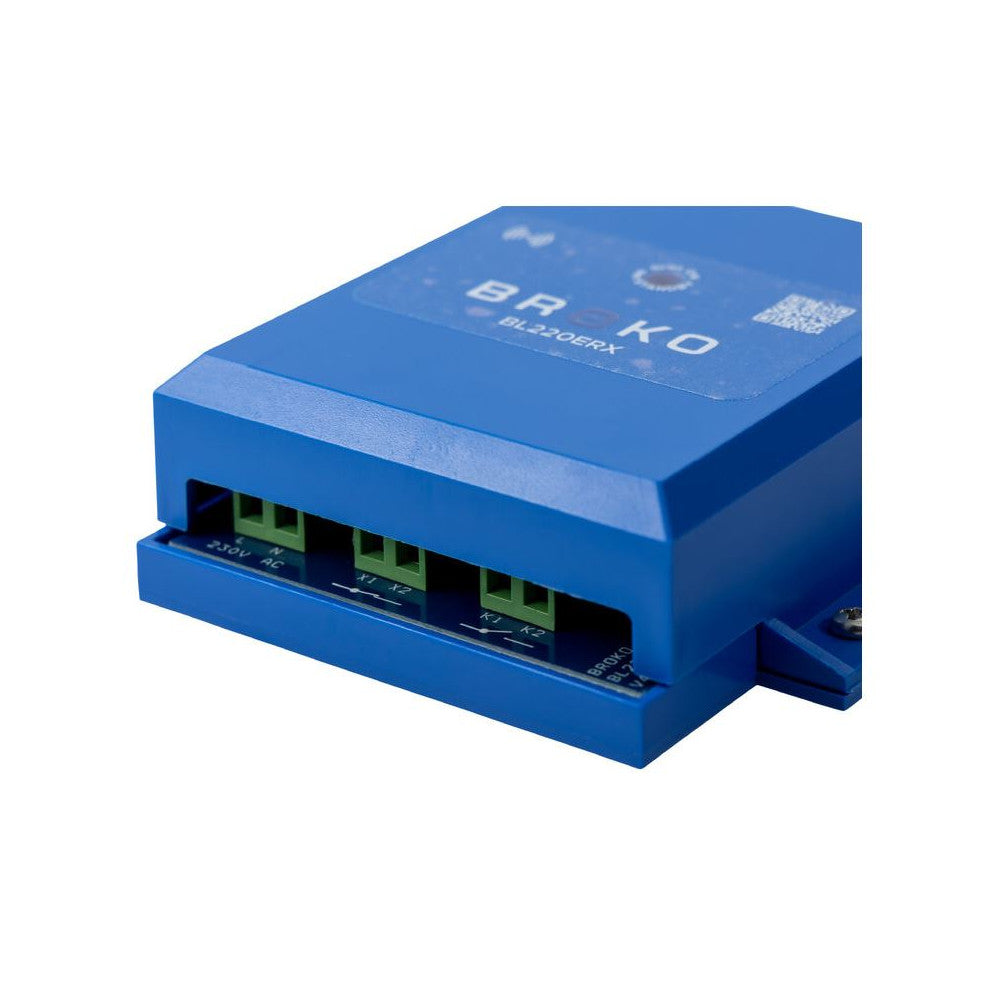

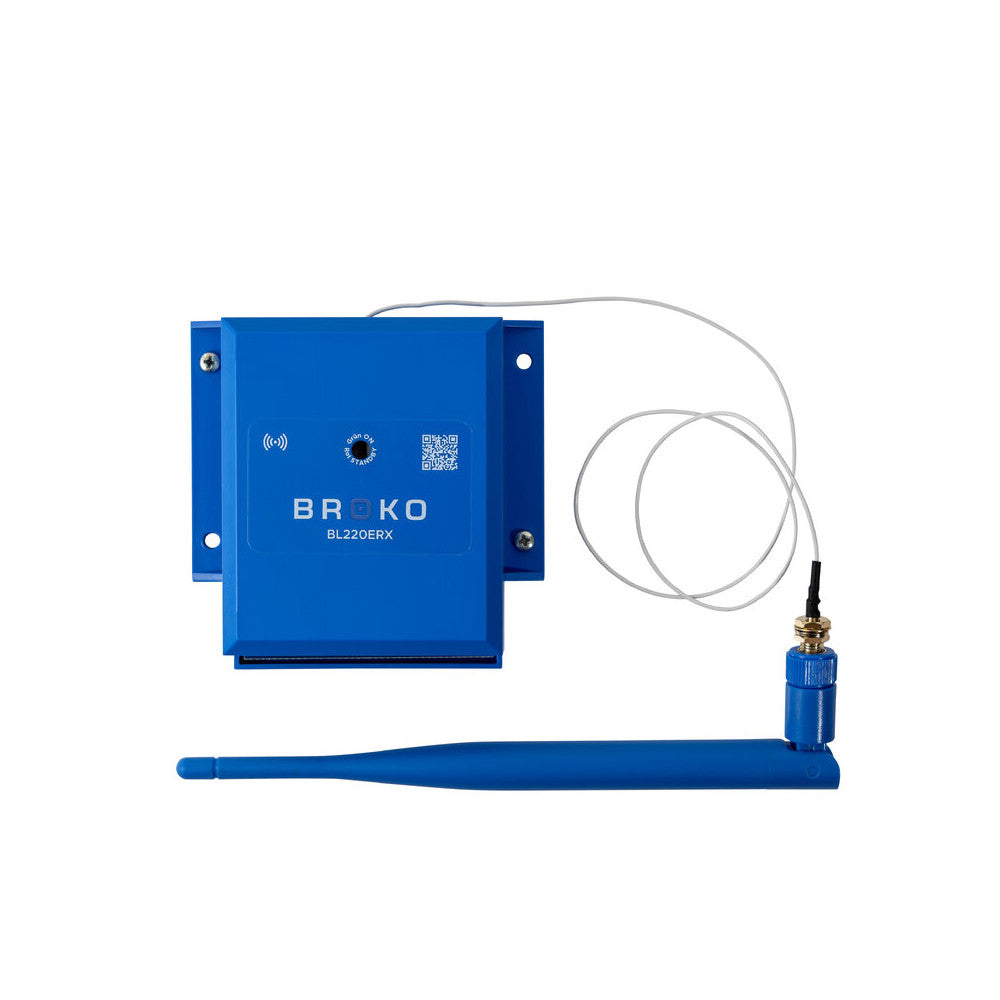

Der Broko Funk-Abluft-Sicherheitsschalter BL220ERX ist speziell für den Einbau in Lüftungsgeräte oder die Aufputzmontage, beispielsweise auf dem Dachboden, konzipiert. Geräte mit einer Leistungsaufnahme von bis zu 16 A bzw. 3 680 W können direkt geschaltet werden, ohne dass ein zusätzlicher Schutz erforderlich ist. Das neue Gehäusedesign erleichtert die Montage und macht den Schalter zur idealen Lösung für bestehende sowie neue Installationen.

Außerdem kann die Steuerung durch den Anschluss weiterer Empfänger beliebig erweitert werden – perfekt für die Steuerung mehrerer Abluftgeräte. Die Funkverbindung arbeitet auf 868 MHz und erreicht durch die neue Knickantenne auch durch Beton- und Ziegelwände eine außergewöhnlich hohe Reichweite.

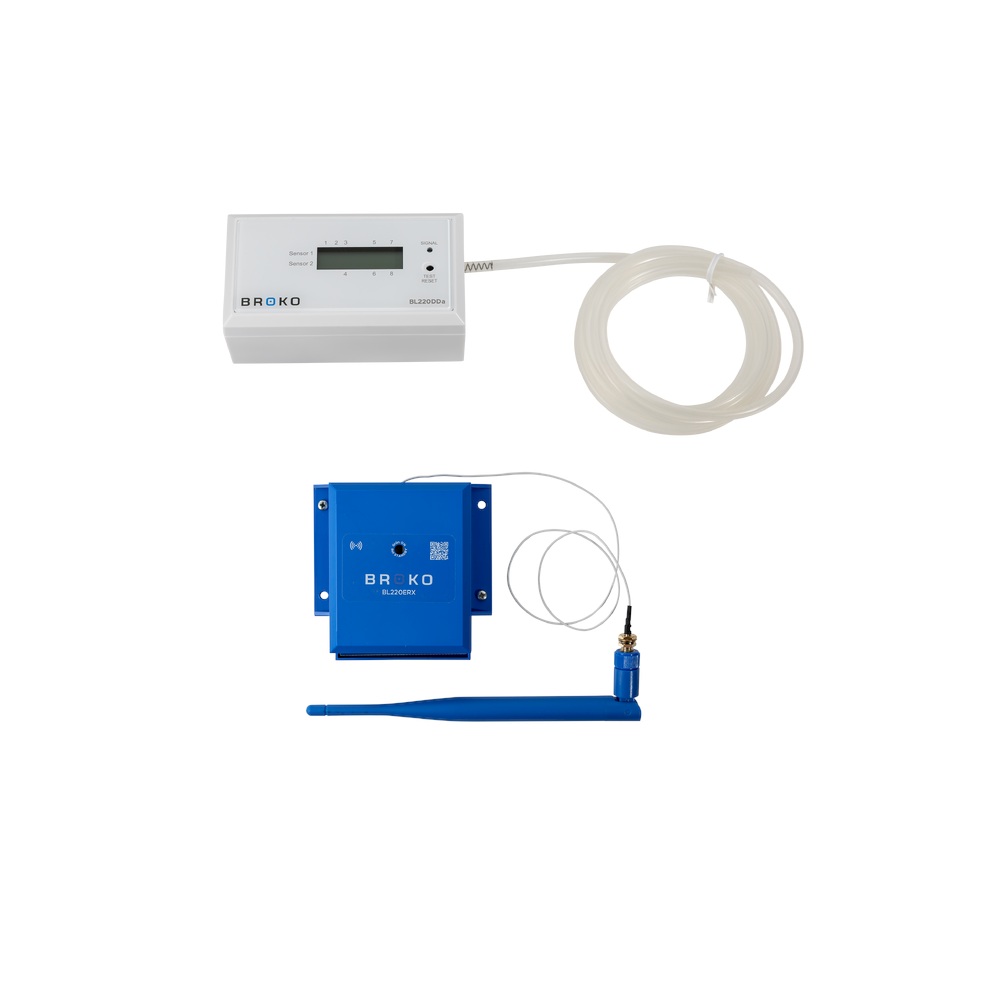

Ob Neubau oder Nachrüstung: Mit dem Broko Set BL220EDDa sichern Sie Ihre Lüftungsanlage zuverlässig, genießen höchsten Bedienkomfort und profitieren von einem durchdachten System, das sich flexibel an Ihre Bedürfnisse anpasst.

Technologie des Sets auf den Punkt gebracht

BL220DDa

Differenzdrucküberwachung
Der BL220DD misst kontinuierlich den Differenzdruck zwischen dem Aufstellraum der Feuerstätte und dem Schornstein oder der Außenatmosphäre. So wird die Abluftanlage nur bei sicheren Druckverhältnissen freigegeben, was maximale Sicherheit für Ihr Zuhause gewährleistet.

Automatische Sperrfunktion
Bei Überschreiten der voreingestellten Grenzwerte sendet der Sensor automatisch ein Funksignal an den Abluft-Sicherheitsschalter BL220F oder BL220Fi. Die Abluftanlage wird sofort gesperrt, sodass Unterdrucksituationen zuverlässig verhindert werden.

Flexibler Betriebsmodus

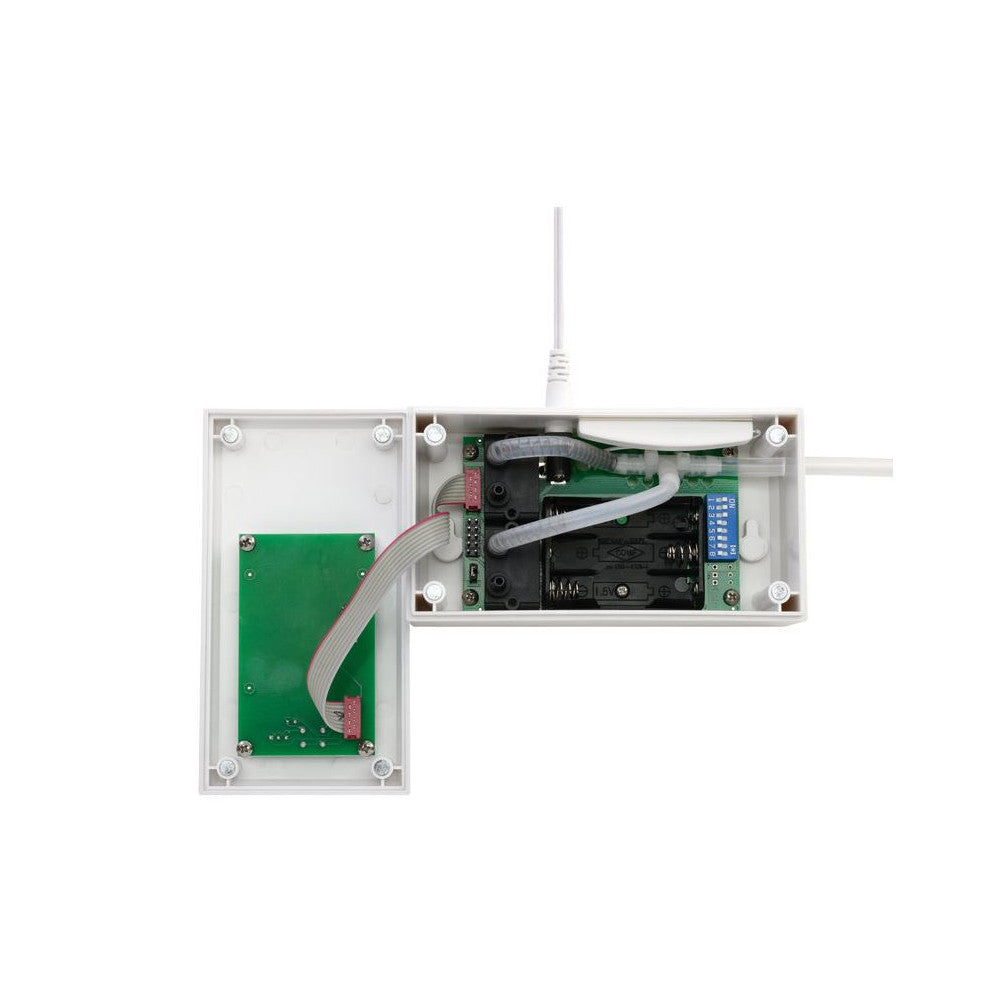

Der BL220DD unterstützt drei unterschiedliche Betriebsmodi für raumluftabhängige und raumluftunabhängige Feuerstätten. Der gewünschte Modus wird bequem über Kodierschalter am Gerät eingestellt, wodurch sich der Sensor an unterschiedliche Aufstellungsbedingungen anpassen lässt.

Funkübertragung
Alle Steuersignale werden kabellos per Funk übertragen, wodurch eine aufwendige Verkabelung entfällt. Das macht die Installation besonders einfach und flexibel, selbst bei mehreren Abluftanlagen im Haus.

Einfache Montage
Das mitgelieferte Montageset, inklusive Windschutzdose, ermöglicht eine schnelle und unkomplizierte Installation. Der Sensor kann direkt an der Feuerstätte angebracht werden, sodass eine zuverlässige Überwachung sofort einsatzbereit ist.

BL220ERX

Hohe Schaltleistung
Der Schalter kann Geräte bis 16 A (3.680 W) direkt schalten, ohne dass ein zusätzlicher Schütz nötig ist. So wird die Steuerung Ihrer Lüftungsanlage besonders effizient und zuverlässig.

Kompakte Bauform
Die kleine, kompakte Bauform ermöglicht eine einfache Nachrüstung in bestehenden Installationen. Damit lässt sich der Schalter flexibel auf dem Dachboden, in Lüftungsgeräten oder an schwer zugänglichen Stellen einsetzen.

Aufputzmontage & Einbau
Das neue Gehäusedesign erlaubt sowohl die Aufputzmontage als auch den Einbau in Lüftungsgeräte. So können Sie den Schalter genau dort platzieren, wo er für Ihre Anlage am praktischsten ist.

Unbegrenzte Erweiterbarkeit
Mehrere Empfänger lassen sich beliebig kombinieren. So können Sie problemlos weitere Abluftgeräte in Ihre Steuerung integrieren, ohne neue Systeme anschaffen zu müssen.

Hohe Funkreichweite 868 MHz
Die Funkverbindung arbeitet auf 868 MHz und erreicht selbst durch Beton- oder Ziegelwände eine außergewöhnlich hohe Reichweite. Dank der Knickantenne bleibt die Signalübertragung zuverlässig und stabil.

Kompatibilität mit Sensoren
Der Empfänger arbeitet optimal mit Druckwächtern wie dem BL220DD und Temperatursensoren wie dem BL220TEMP zusammen. So können Sie Ihre Lüftungsanlage intelligent überwachen und steuern.

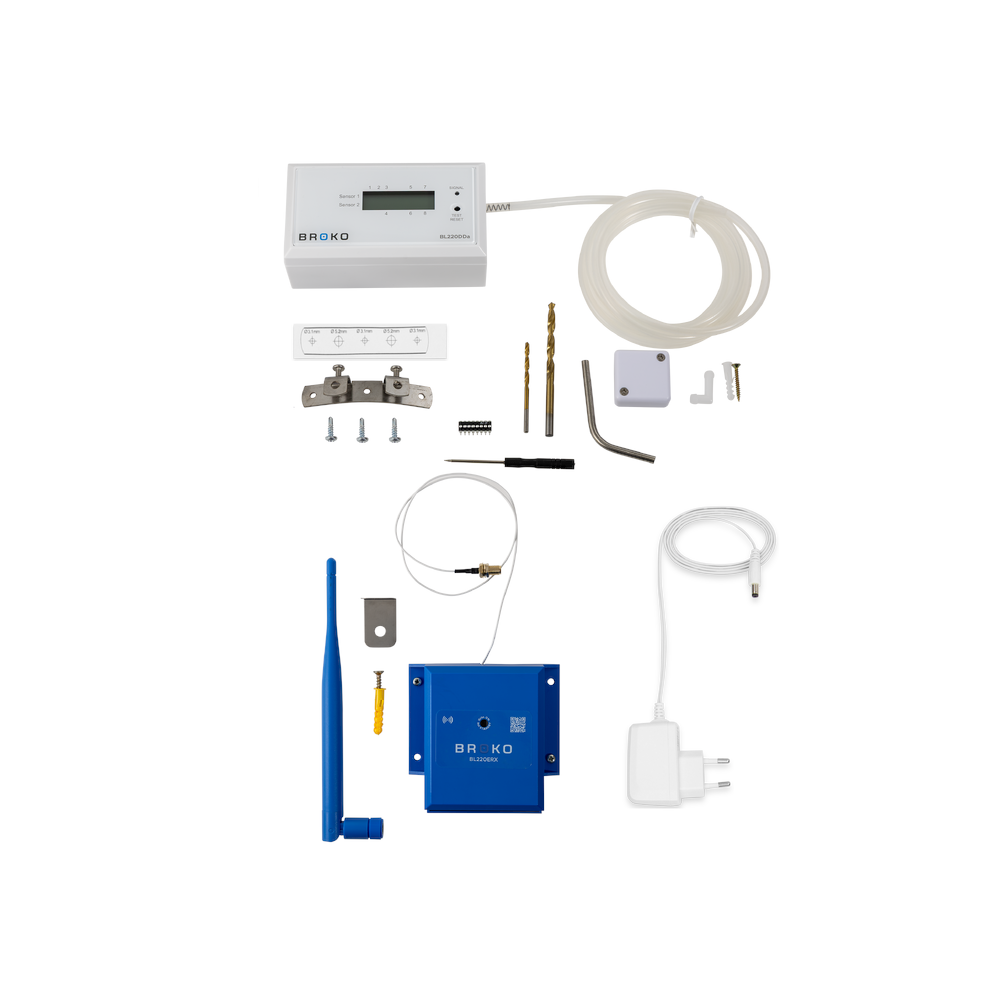

Im Standard-Lieferumfang enthalten:

• BROKO Differenzdrucksensor
• Windschutzdose
• BROKO Funkempfänger inkl. Knickantenne und Antennenkabel
• Wandmontageset
• Montage- und Bedienungsanleitung

 Dafür steht Broko – Sicherheit, Effizienz und Komfort für Lüftungsanlagen

• seit 1994 führend in modularen, funkbasierten Sicherheitssteuerungen (Designed in Germany – Made in EU)
• Lösungen für KWL-/Lüftungsanlagen, Dunstabzugshauben, Kochfeldabzüge und Bad-/WC-Lüfter mit DIBt-Zulassung
• flexible Systemgestaltung, exakt an Situation und Kundenwünsche anpassbar
• Differenzdrucksensoren, Temperaturüberwachung und Fensterkontaktschalter für maximalen Schutz
• funkbasierte Signalübertragung reduziert Installationskosten und sorgt für komfortable Bedienung
