BROKO Set für KWL Empfänger | BL220STDDu | Schuko 16A + Temp + Druckwächter Unterputz

Komplettset BL220STDDu für sichere Lüftung und handbeschickte Feuerstätten

Dieses Komplettset vereint präzise Überwachung, zuverlässige Funksteuerung und intelligente Temperaturerfassung zu einer durchdachten Sicherheitslösung für KWL-Anlagen und handbeschickte Feuerstätten. Es sorgt für einen sicheren Betrieb Ihrer Abluftsysteme, schützt vor Unterdrucksituationen und bietet gleichzeitig einen hohen Bedienkomfort sowie eine einfache Installation.

Details des Funksender Differenzdrucksensors

• Überwachung Differenzdruck Aufstellraum ↔ Schornstein oder Außenatmosphäre
• Grenzwerte einstellbar: -4 Pa / -8 Pa je nach Betriebsmodus
• Funkübertragung der Steuersignale – keine Kabelverlegung nötig
• einfache Montage mit Montageset inklusive Windschutzdose
• drei Betriebsmodi für raumluftabhängige und raumluftunabhängige Feuerstätten
• Kodierschalter für einfache Anpassung des Betriebsmodus
• Steigerung von Sicherheit, Komfort und Energieeffizienz bei Abluftanlagen

Details des Funk-Abluft-Sicherheitsschalters

• Zwischenstecker für KWL-Systeme und Lüftungsanlagen mit Schukostecker
• Schaltleistung bis 16 A / 3.680 W ohne zusätzlichen Schutz
• einfache Installation: Stecker umstecken, Kodierung anpassen, Sicherheitsbügel montieren
• Geräte direkt in Betrieb nehmen ohne Elektriker
• kompatibel mit Druckwächter BL220DD und Temperatursensor BL220TEMP
• erweiterbar durch mehrere Empfänger für zusätzliche Abluftgeräte
• Funkübertragung im 868-MHz-Bereich für hohe Reichweite
• Knickantenne überwindet problemlos Betondecken und Ziegelwände

Details des Temperatursensors

• ideal zum Nachrüsten bestehender BL220-Systeme
• einfache und schnelle Montage (Montagematerial enthalten)
• kein Energieverlust durch geöffnetes Fenster bei nicht beheizter Feuerstätte
• automatische Freigabe der Dunstabzugshaube unter 40 °C im Rauchrohr
• kompatibel zu allen Funkempfängern der Generation BL220 mit 868 MHz
• kein Stromanschluss erforderlich – Batteriebetrieb für ca. 1 Jahr

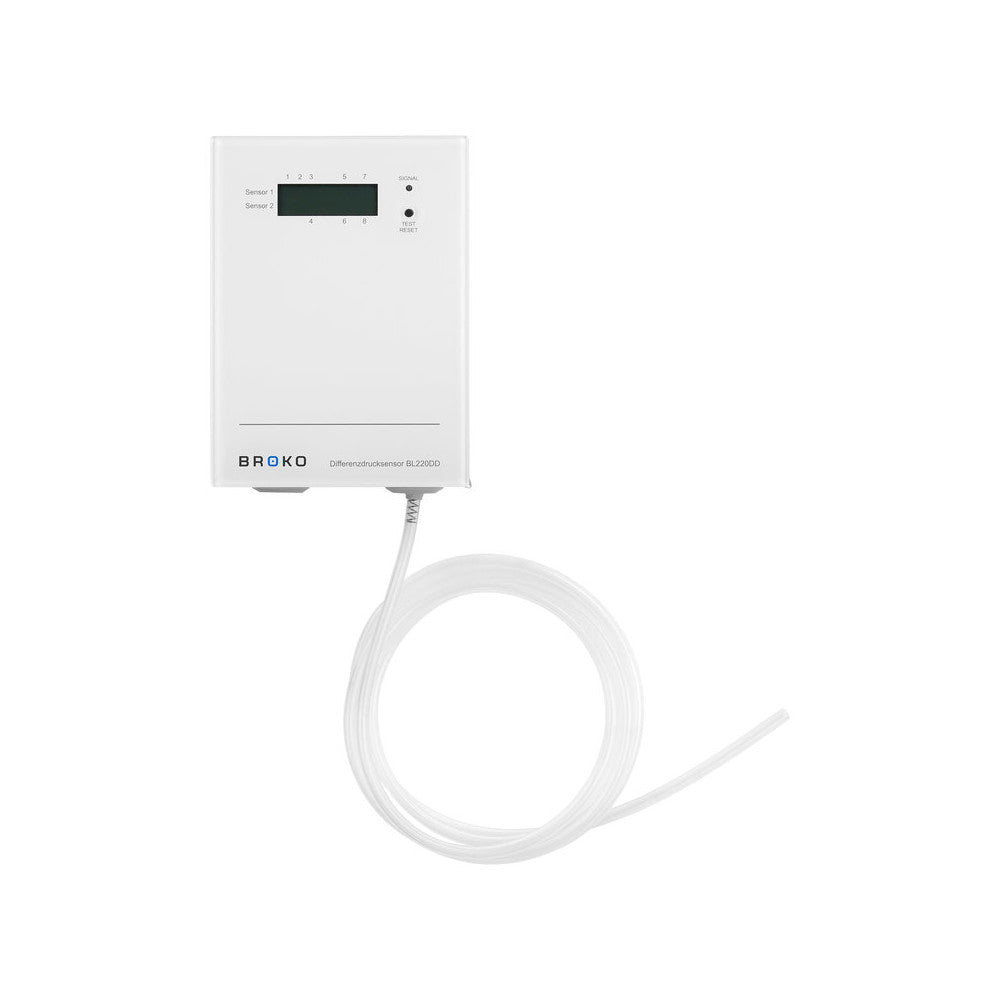

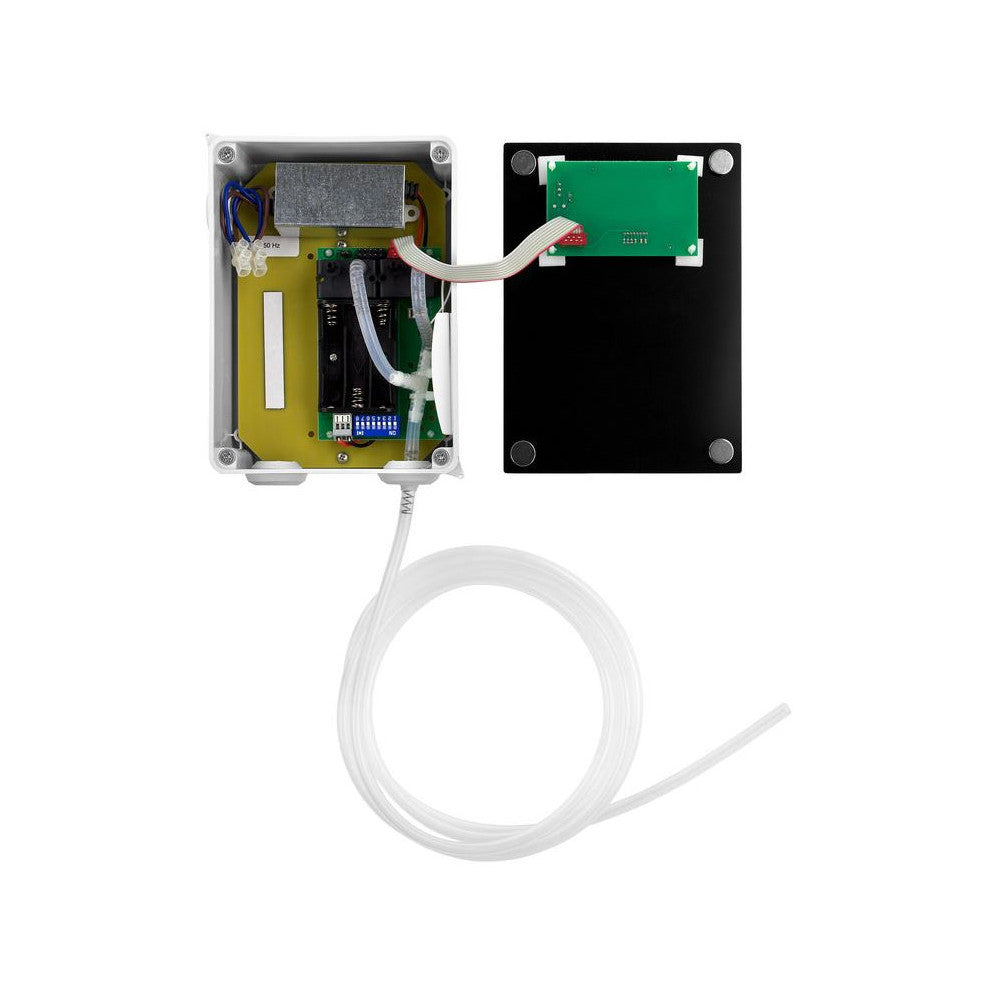

Der Funksender-Differenzdrucksensor BL220DDu überwacht kontinuierlich den Differenzdruck zwischen Aufstellraum und Schornstein bzw. Außenatmosphäre und erkennt kritische Druckverhältnisse frühzeitig. Drei einstellbare Betriebsmodi ermöglichen eine flexible Anpassung an unterschiedliche Feuerstätten und Aufstellbedingungen. Die Funkübertragung erlaubt eine schnelle Montage ohne Kabelverlegung, während der Kodierschalter eine einfache Einstellung des gewünschten Betriebsmodus ermöglicht. So wird der sichere und effiziente Betrieb Ihrer Abluftanlagen zuverlässig unterstützt.

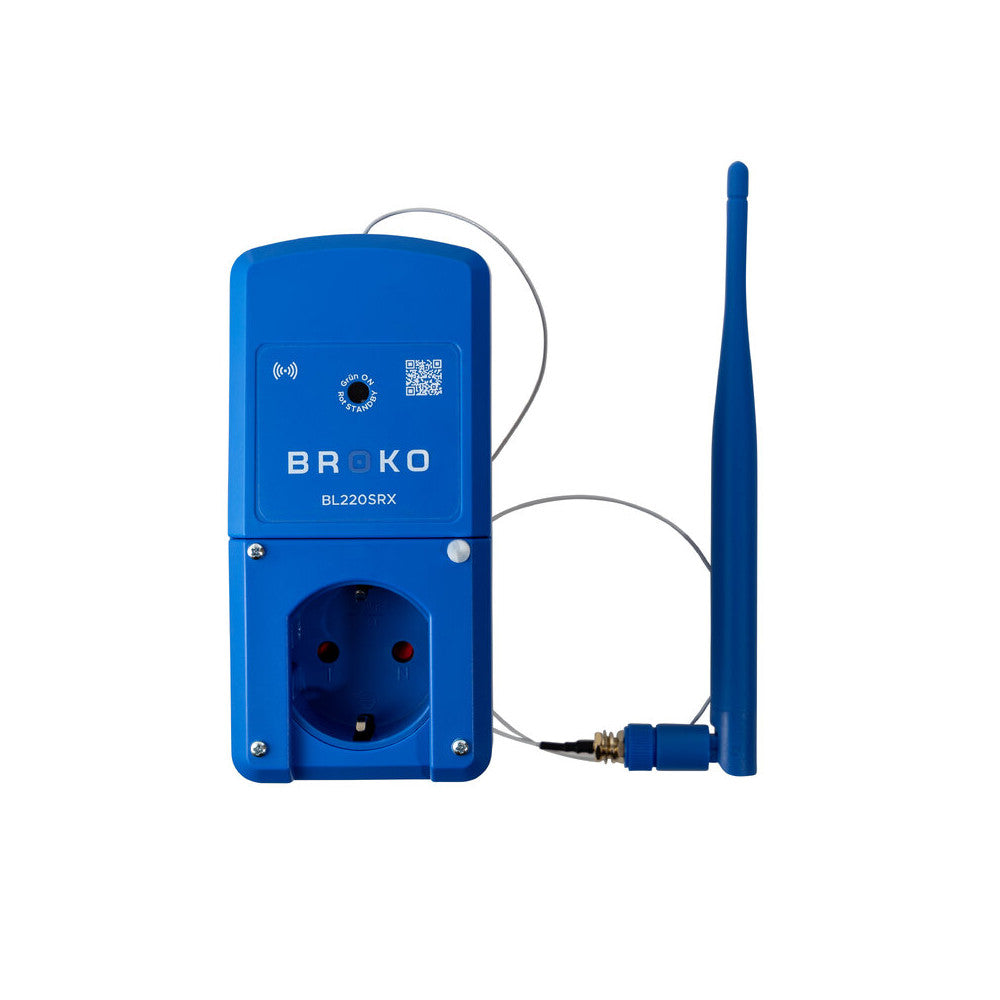

Der Funk-Abluft-Sicherheitsschalter BL220SRX ist als Zwischenstecker mit Schukostecker ausgeführt und schaltet Abluftgeräte bis 16 A bzw. 3.680 W zuverlässig. Die Installation erfolgt ohne Fachkenntnisse durch einfaches Umstecken, Kodieren und Einstecken. Dank der stabilen Funkübertragung im 868-MHz-Bereich und der leistungsstarken Knickantenne ist eine zuverlässige Steuerung auch durch Betondecken und Ziegelwände gewährleistet. Dadurch eignet sich der Schalter ideal für moderne Lüftungs- und KWL-Anwendungen.

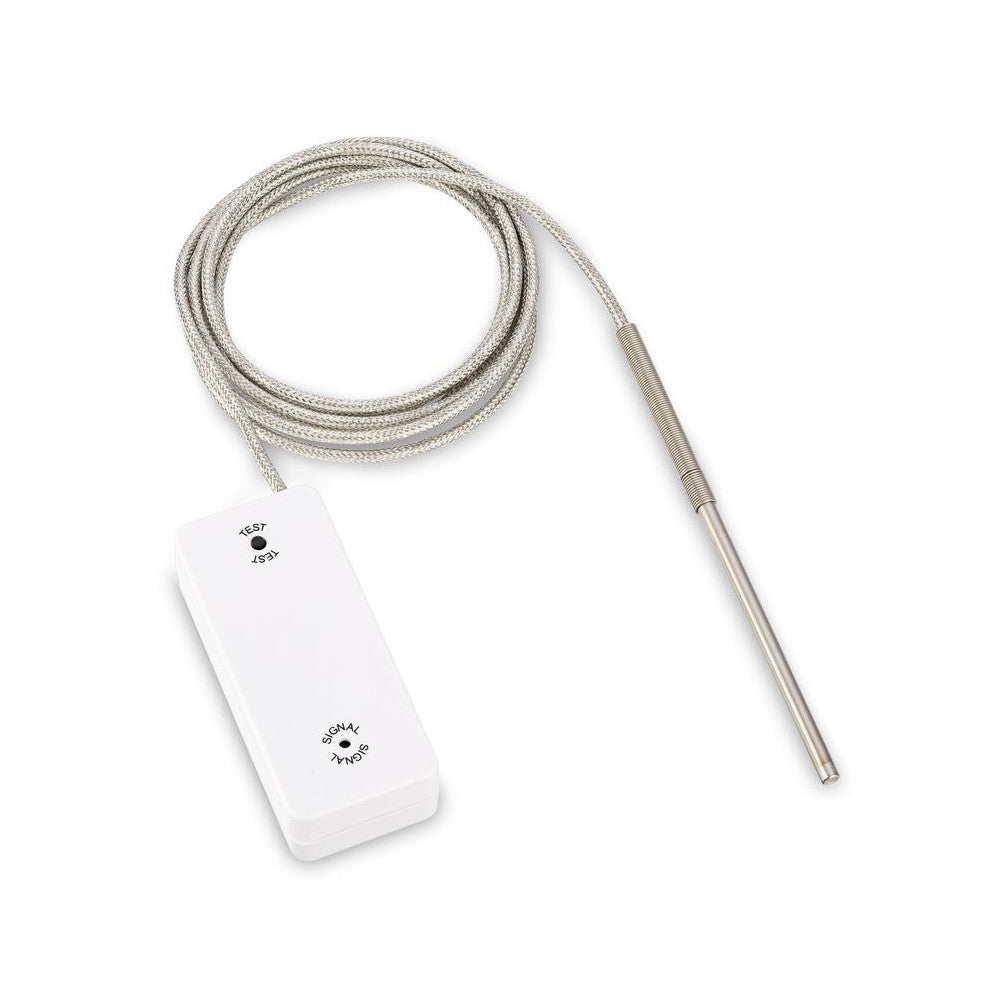

Der Temperatursensor BL220TEMP misst die Abgastemperatur im Rauchrohr der Feuerstätte und steuert die Freigabe der Abluftanlage temperaturabhängig. Bei niedrigen Abgastemperaturen ist ein komfortabler Betrieb möglich, während bei steigender Temperatur die Freigabe automatisch unterbrochen wird. Die Montage ist einfach und schnell durchführbar. Der Batteriebetrieb ermöglicht einen unabhängigen Einsatz ohne Stromanschluss. Durch seine Kompatibilität mit den Funksystemen der BL220-Serie fügt sich der Sensor nahtlos in bestehende Sicherheitskonzepte ein.

Technologie des Sets auf den Punkt gebracht

BL220DDu

Differenzdrucküberwachung
Der BL220DD misst kontinuierlich den Differenzdruck zwischen dem Aufstellraum der Feuerstätte und dem Schornstein oder der Außenatmosphäre. So wird die Abluftanlage nur bei sicheren Druckverhältnissen freigegeben, was maximale Sicherheit für Ihr Zuhause gewährleistet.

Automatische Sperrfunktion
Bei Überschreiten der voreingestellten Grenzwerte sendet der Sensor automatisch ein Funksignal an den Abluft-Sicherheitsschalter BL220F oder BL220Fi. Die Abluftanlage wird sofort gesperrt, sodass Unterdrucksituationen zuverlässig verhindert werden.

Flexibler Betriebsmodus
Der BL220DD unterstützt drei unterschiedliche Betriebsmodi für raumluftabhängige und raumluftunabhängige Feuerstätten. Der gewünschte Modus wird bequem über Kodierschalter am Gerät eingestellt, wodurch sich der Sensor an unterschiedliche Aufstellungsbedingungen anpassen lässt.

Funkübertragung
Alle Steuersignale werden kabellos per Funk übertragen, wodurch eine aufwendige Verkabelung entfällt. Das macht die Installation besonders einfach und flexibel, selbst bei mehreren Abluftanlagen im Haus.

Einfache Montage
Das mitgelieferte Montageset, inklusive Windschutzdose, ermöglicht eine schnelle und unkomplizierte Installation. Der Sensor kann direkt an der Feuerstätte angebracht werden, sodass eine zuverlässige Überwachung sofort einsatzbereit ist.

BL220SRX

Zwischenstecker-Technik

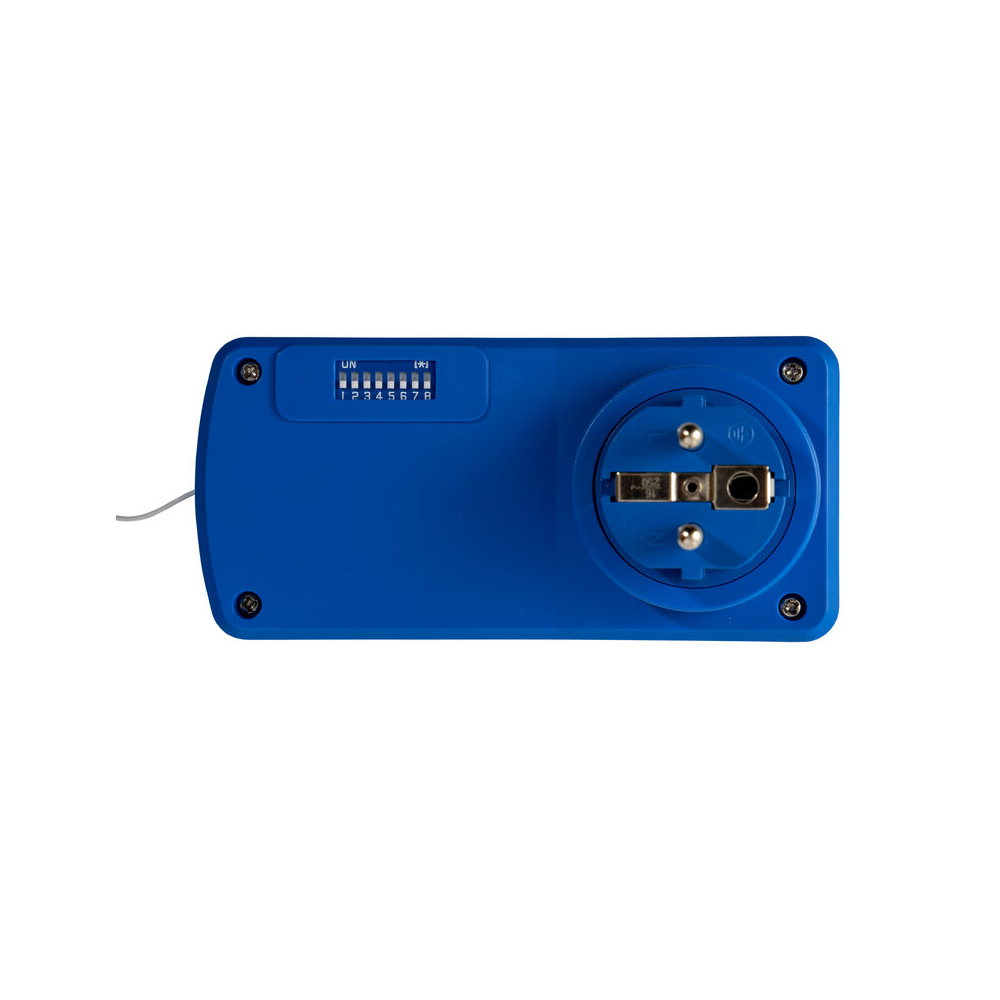

Der BL220SRX ist als Schukostecker-Zwischenstecker konzipiert, der direkt zwischen Abluftgerät und Steckdose eingesetzt wird. So lässt sich das Gerät ohne Elektriker installieren und sofort in Betrieb nehmen.

Kodierung und Sicherheitsbügel
Die individuelle Kodierung und der montierte Sicherheitsbügel gewährleisten, dass der Schalter nur mit dem vorgesehenen System kommuniziert. Das sorgt für höchste Sicherheit und Fehlbedienungsschutz.

868-MHz-Funkübertragung
Die Funkverbindung arbeitet im 868-MHz-Bereich und erreicht eine sehr hohe Reichweite, selbst durch massive Hindernisse wie Betondecken oder Ziegelwände. Dies garantiert eine zuverlässige Steuerung der Abluftgeräte.

Erweiterbare Steuerung
Mehrere Empfänger können kombiniert werden, um zusätzliche Abluftgeräte in die Sicherheitssteuerung einzubinden. Dadurch lässt sich das System flexibel an größere oder komplexere Lüftungsanlagen anpassen.

Kompatibilität mit Broko-Sensoren
Der BL220SRX arbeitet optimal mit dem Druckwächter BL220DD und dem Temperatursensor BL220TEMP zusammen, sodass die Steuerung auf unterschiedliche Sicherheits- und Betriebsbedingungen reagieren kann.

BL220TEMP

Temperaturmessung im Rauchrohr
Der BL220TEMP misst die Abgastemperatur direkt im Rauchrohr Ihrer Feuerstätte. So wird die Freischaltung der Dunstabzugshaube nur dann aktiviert, wenn die Temperatur unter 40 °C liegt. Das sorgt für maximale Sicherheit und verhindert unnötigen Wärmeverlust.

Automatische Freischaltung
Die Dunstabzugshaube wird automatisch freigegeben, sobald die Bedingungen sicher sind. Ist die Temperatur zu hoch, stoppt der Sensor die Freigabe, bis das Fenster geöffnet wird. So genießen Sie Komfort, ohne manuell eingreifen zu müssen.

Batteriebetriebener Funksensor

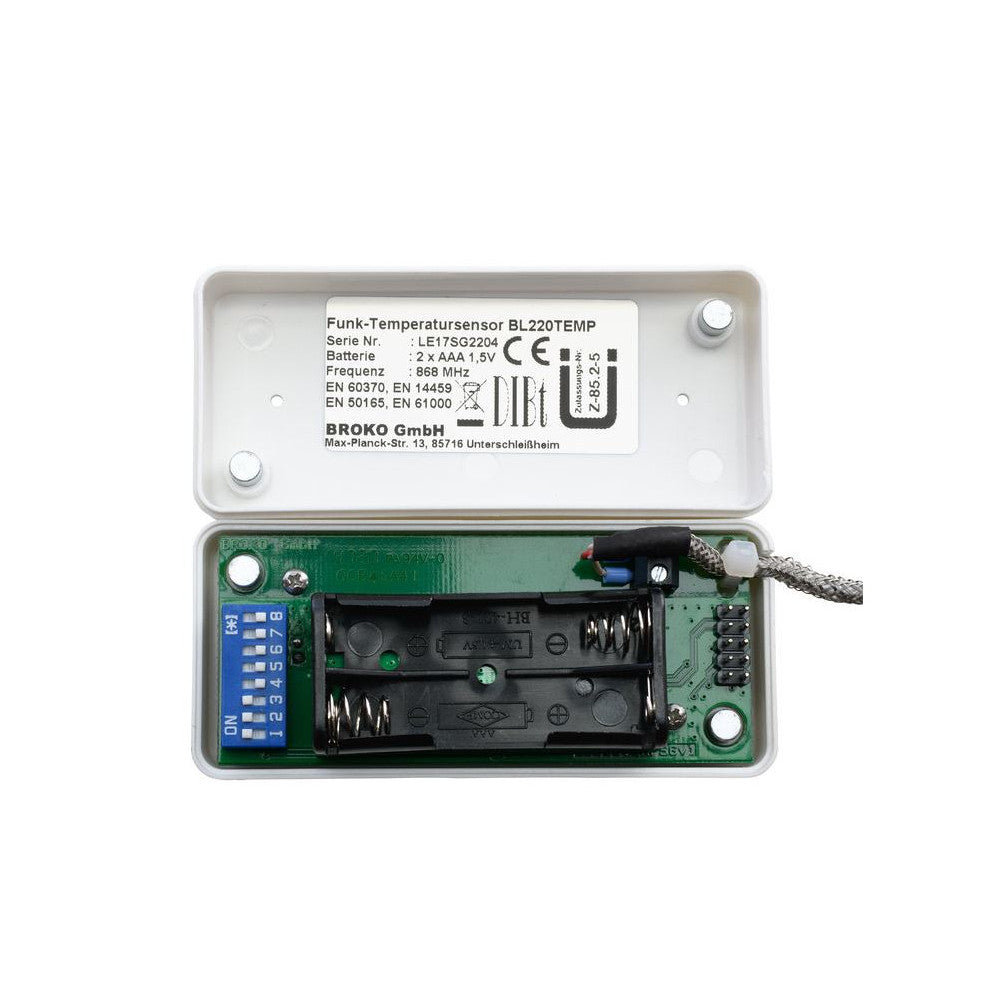

Der Sender benötigt keinen festen Stromanschluss und arbeitet mit zwei AAA LR03-Batterien für eine Laufzeit von ca. einem Jahr. Das macht die Installation flexibel und unabhängig von vorhandenen Steckdosen.

Einfache Montage
Dank beiliegendem Montageset ist die Installation kinderleicht. Bohrschablone aufkleben, Löcher bohren, Schelle befestigen, Sensor einsetzen – fertig. So können Sie den Sensor schnell in bestehende BL220-Systeme nachrüsten.

Kompatibilität mit BL220-Systemen
Der BL220TEMP ist kompatibel mit allen Funkempfängern der Generation BL220 mit 868 MHz. Damit lässt sich der Sensor problemlos in Küche, Bad oder zentrale Lüftungssysteme integrieren.

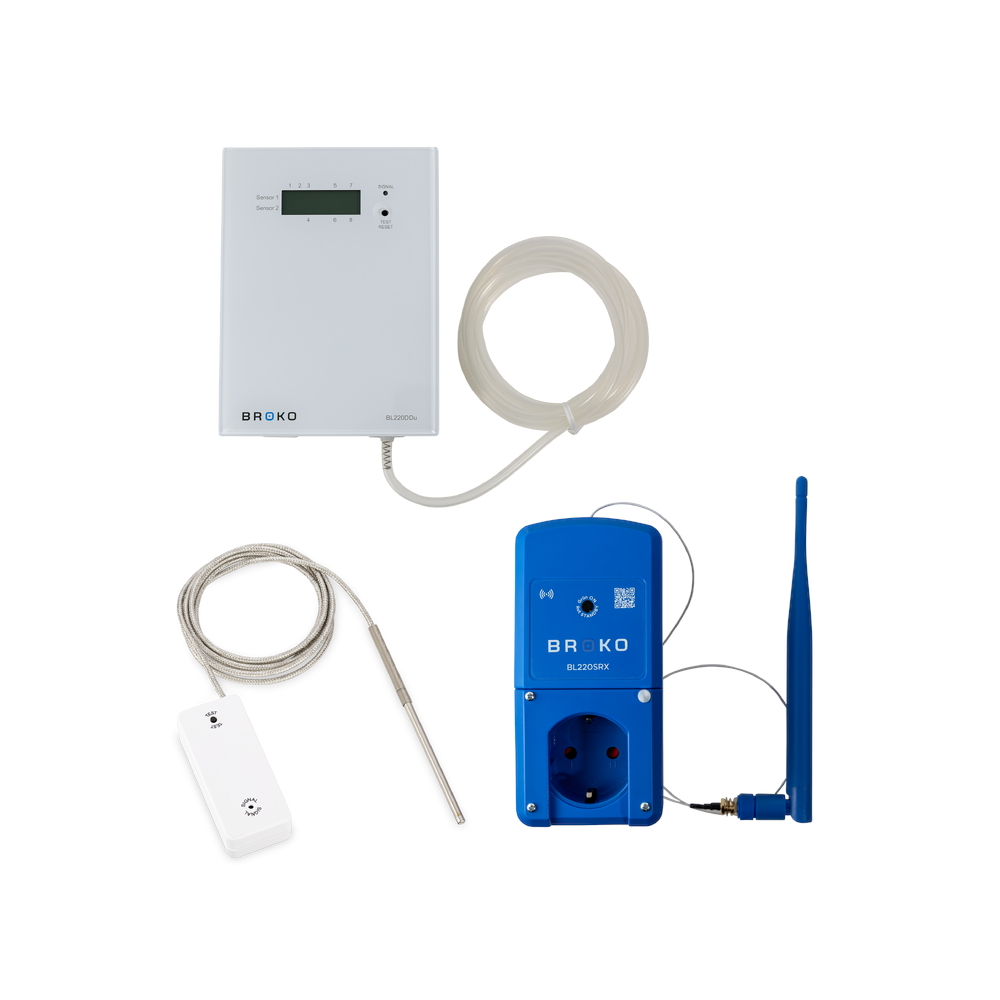

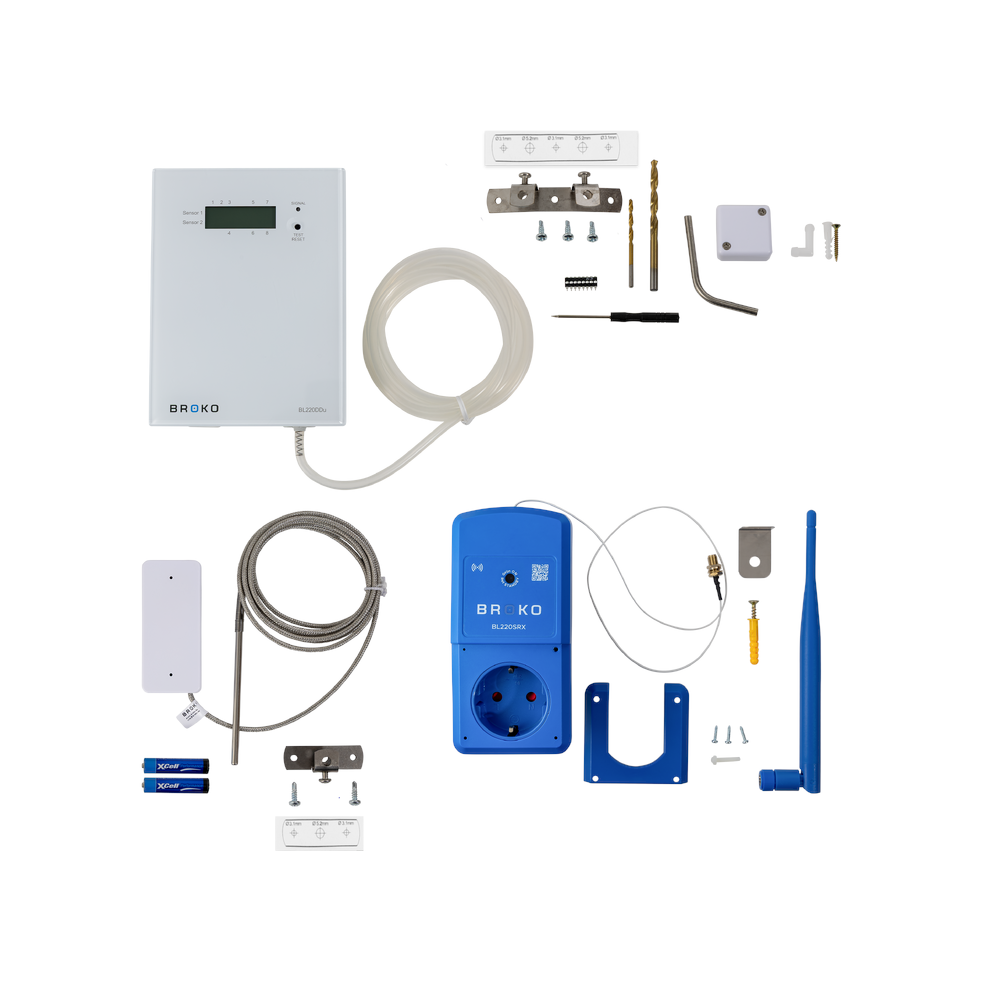

Im Standard-Lieferumfang enthalten:

• BROKO KWL Empfänger Schuko 16 A - BL220SRX
• BROKO Temperaturwächter (Temp) - BL220TEMP
• BROKO Druckwächter Unterputz - BL220DDu

Dafür steht Broko – Sicherheit, Effizienz und Komfort für Lüftungsanlagen

• seit 1994 führend in modularen, funkbasierten Sicherheitssteuerungen (Designed in Germany – Made in EU)
• Lösungen für KWL-/Lüftungsanlagen, Dunstabzugshauben, Kochfeldabzüge und Bad-/WC-Lüfter mit DIBt-Zulassung
• flexible Systemgestaltung, exakt an Situation und Kundenwünsche anpassbar
• Differenzdrucksensoren, Temperaturüberwachung und Fensterkontaktschalter für maximalen Schutz
• funkbasierte Signalübertragung reduziert Installationskosten und sorgt für komfortable Bedienung
