BROKO Set für KWL Empfänger | BL220ETDDa | Klemmschiene + Temp + Druckwächter Aufputz

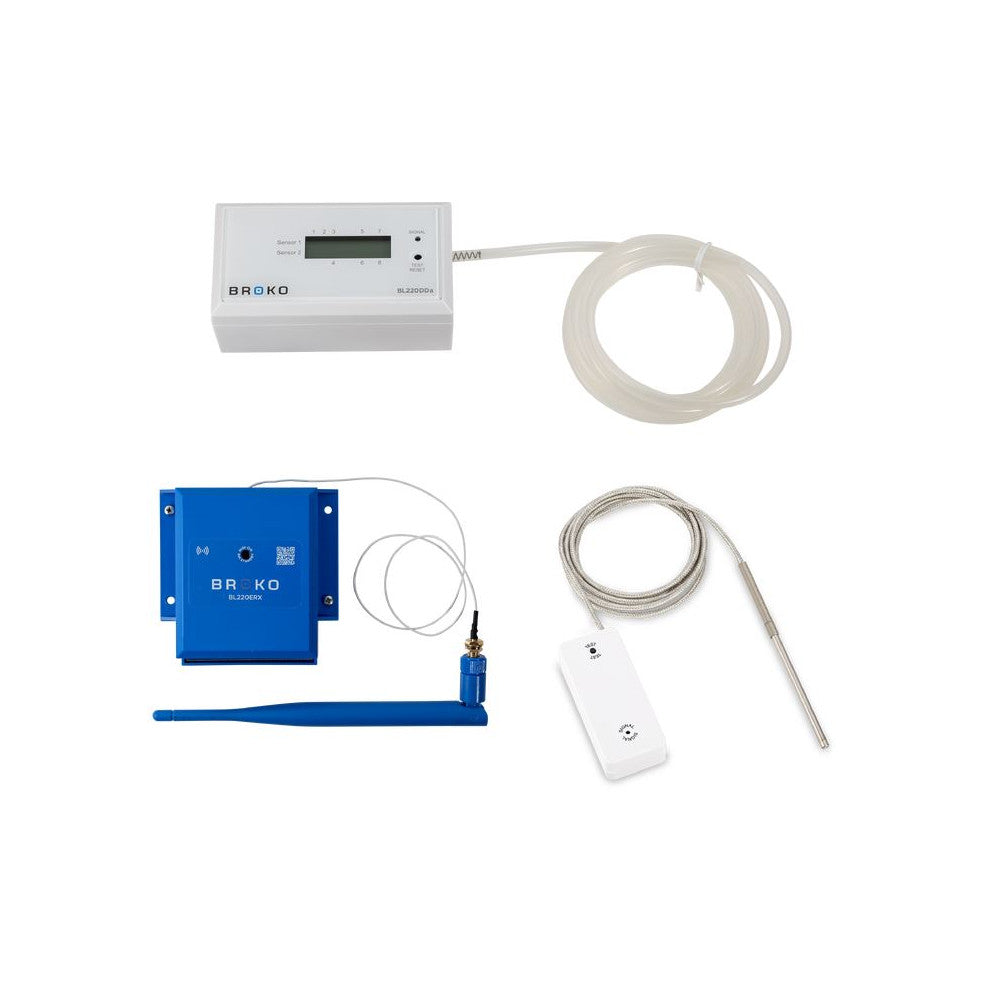

Komplettset BL220STDDa für sichere Lüftung und handbeschickte Feuerstätten

Dieses Komplettset vereint präzise Überwachung, zuverlässige Funksteuerung und intelligente Temperaturerfassung zu einer durchdachten Sicherheitslösung für KWL-Anlagen und handbeschickte Feuerstätten. Es sorgt für einen sicheren Betrieb Ihrer Abluftsysteme, schützt vor Unterdrucksituationen und bietet gleichzeitig einen hohen Bedienkomfort sowie eine einfache Installation.

Details des Funksender Differenzdrucksensors

• Überwachung Differenzdruck Aufstellraum ↔ Schornstein oder Außenatmosphäre
• Grenzwerte einstellbar: -4 Pa / -8 Pa je nach Betriebsmodus
• Funkübertragung der Steuersignale – keine Kabelverlegung nötig
• einfache Montage mit Montageset inklusive Windschutzdose
• drei Betriebsmodi für raumluftabhängige und raumluftunabhängige Feuerstätten
• Kodierschalter für einfache Anpassung des Betriebsmodus
• Steigerung von Sicherheit, Komfort und Energieeffizienz bei Abluftanlagen

Details des Funk-Abluft-Sicherheitsschalters

• hohe Schaltleistung bis 16 A (3.680 W) – kein zusätzlicher Schütz nötig
• kompakte Bauform für einfache Nachrüstung in bestehende Installationen
• neues Gehäusedesign für Aufputzmontage oder Einbau in Lüftungsgeräte
• kompatibel mit KWL-Systemen in Kombination mit Druckwächter BL220DD und Temperatursensor BL220TEMP
• unbegrenzte Erweiterbarkeit durch Anschluss mehrerer Empfänger
• sehr hohe Funkreichweite auf 868 MHz, selbst durch Beton- und Ziegelwände
• neue Knickantenne für optimale Signalübertragung
• einfache Integration in Neubau und Bestandsanlagen

Details des Temperatursensors

• ideal zum Nachrüsten bestehender BL220-Systeme
• einfache und schnelle Montage (Montagematerial enthalten)
• kein Energieverlust durch geöffnetes Fenster bei nicht beheizter Feuerstätte
• automatische Freigabe der Dunstabzugshaube unter 40 °C im Rauchrohr
• kompatibel zu allen Funkempfängern der Generation BL220 mit 868 MHz
• kein Stromanschluss erforderlich – Batteriebetrieb für ca. 1 Jahr

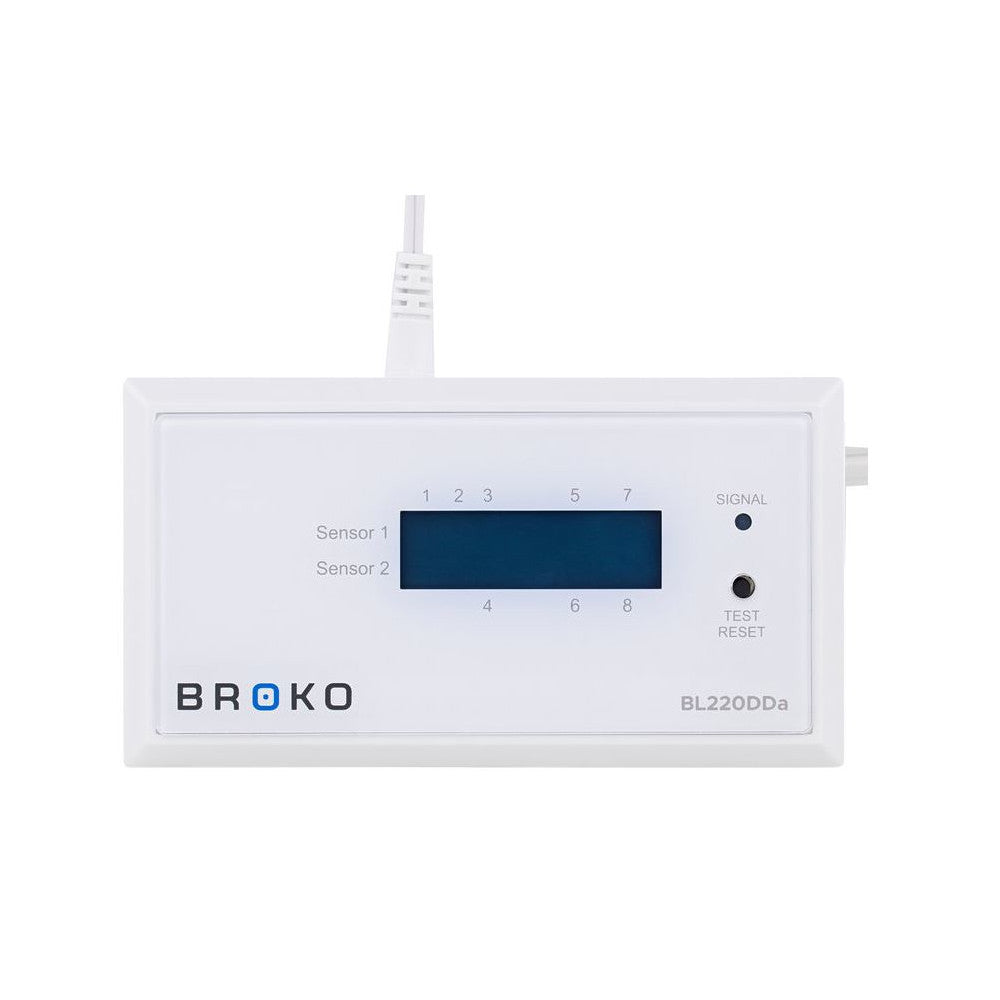

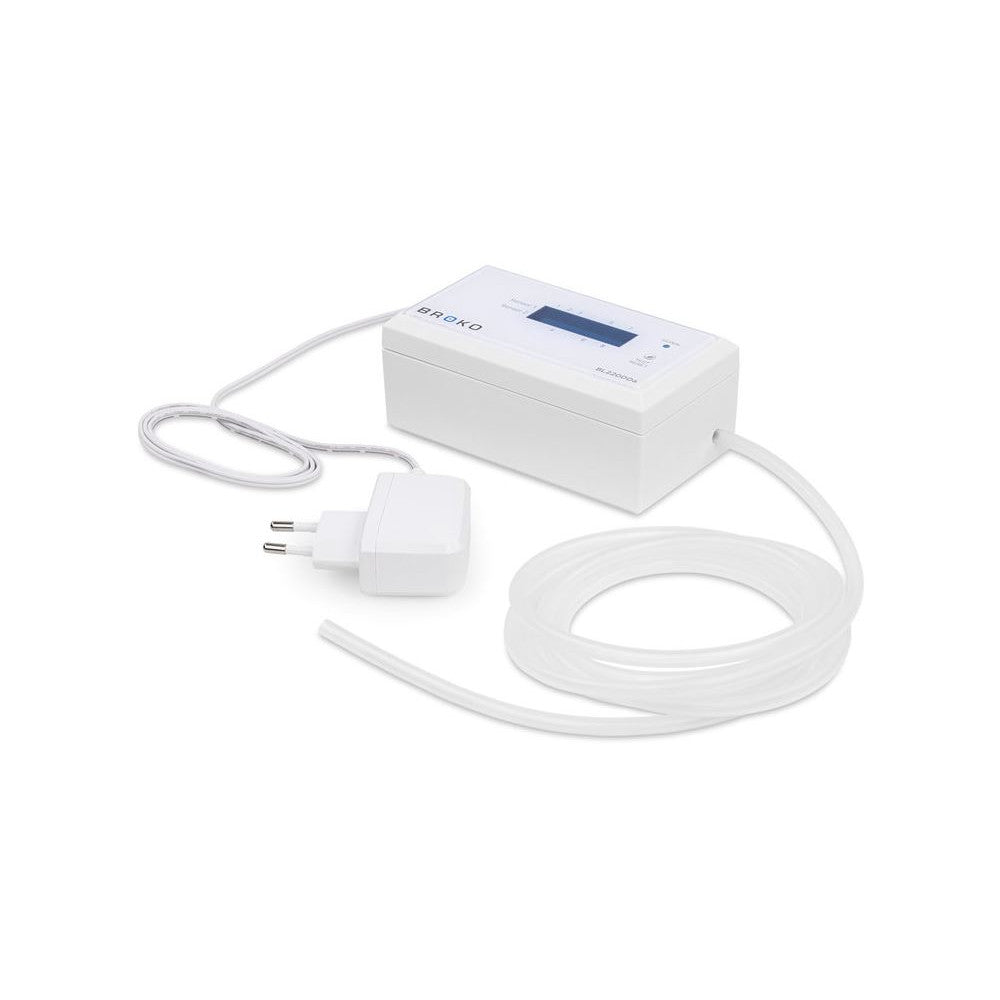

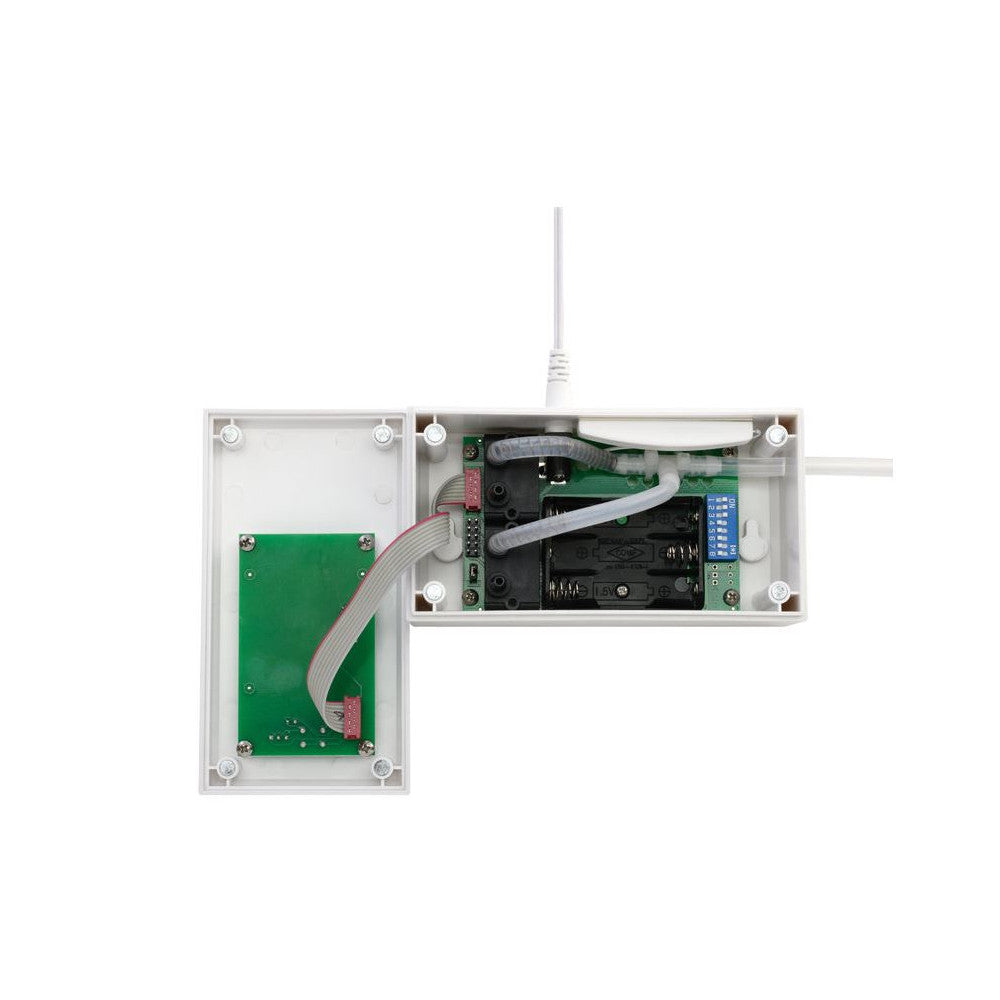

Der Funksender-Differenzdrucksensor BL220DDa überwacht kontinuierlich den Differenzdruck zwischen Aufstellraum und Schornstein bzw. Außenatmosphäre und erkennt kritische Druckverhältnisse frühzeitig. Drei einstellbare Betriebsmodi ermöglichen eine flexible Anpassung an unterschiedliche Feuerstätten und Aufstellbedingungen. Die Funkübertragung erlaubt eine schnelle Montage ohne Kabelverlegung, während der Kodierschalter eine einfache Einstellung des gewünschten Betriebsmodus ermöglicht. So wird der sichere und effiziente Betrieb Ihrer Abluftanlagen zuverlässig unterstützt.

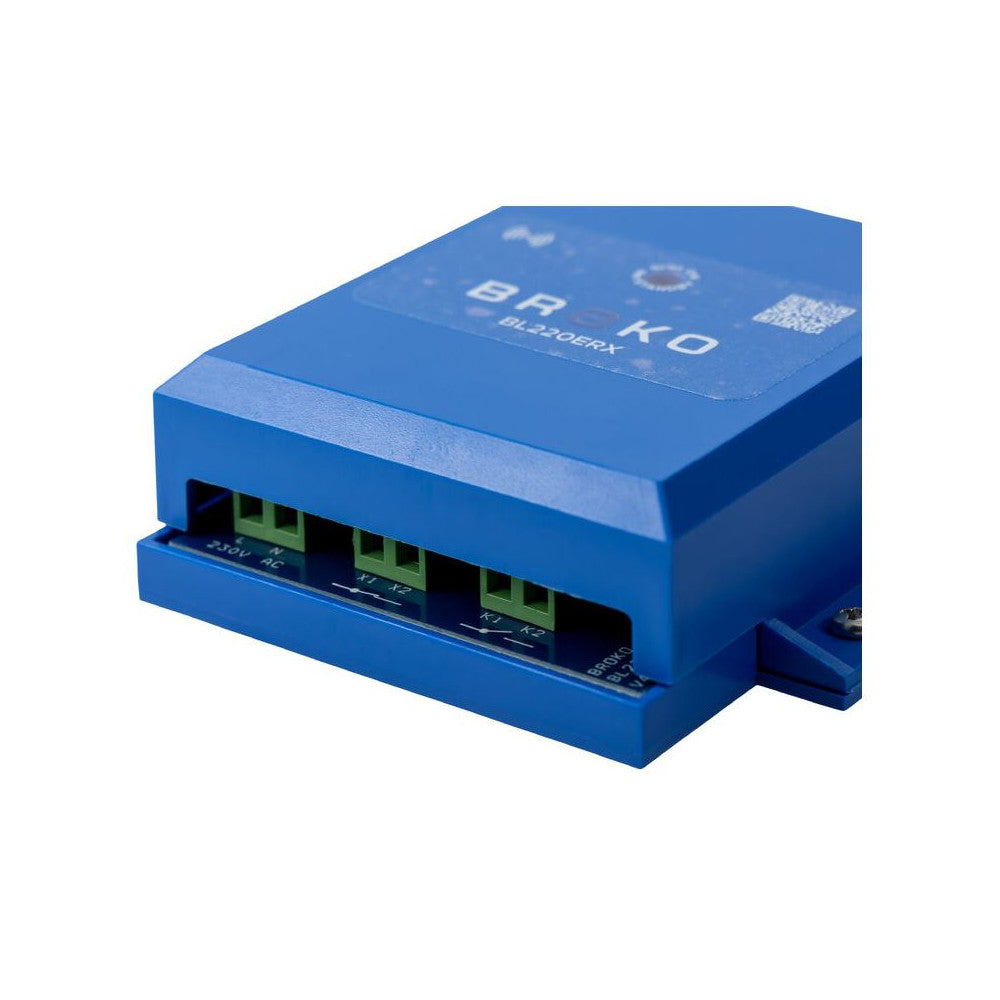

Der Broko Funk-Abluft-Sicherheitsschalter BL220ERX ist speziell für den Einbau in Lüftungsgeräte oder die Aufputzmontage, beispielsweise auf dem Dachboden, konzipiert. Geräte mit einer Leistungsaufnahme von bis zu 16 A bzw. 3 680 W können direkt geschaltet werden, ohne dass ein zusätzlicher Schutz erforderlich ist. Das neue Gehäusedesign erleichtert die Montage und macht den Schalter zur idealen Lösung für bestehende sowie neue Installationen.

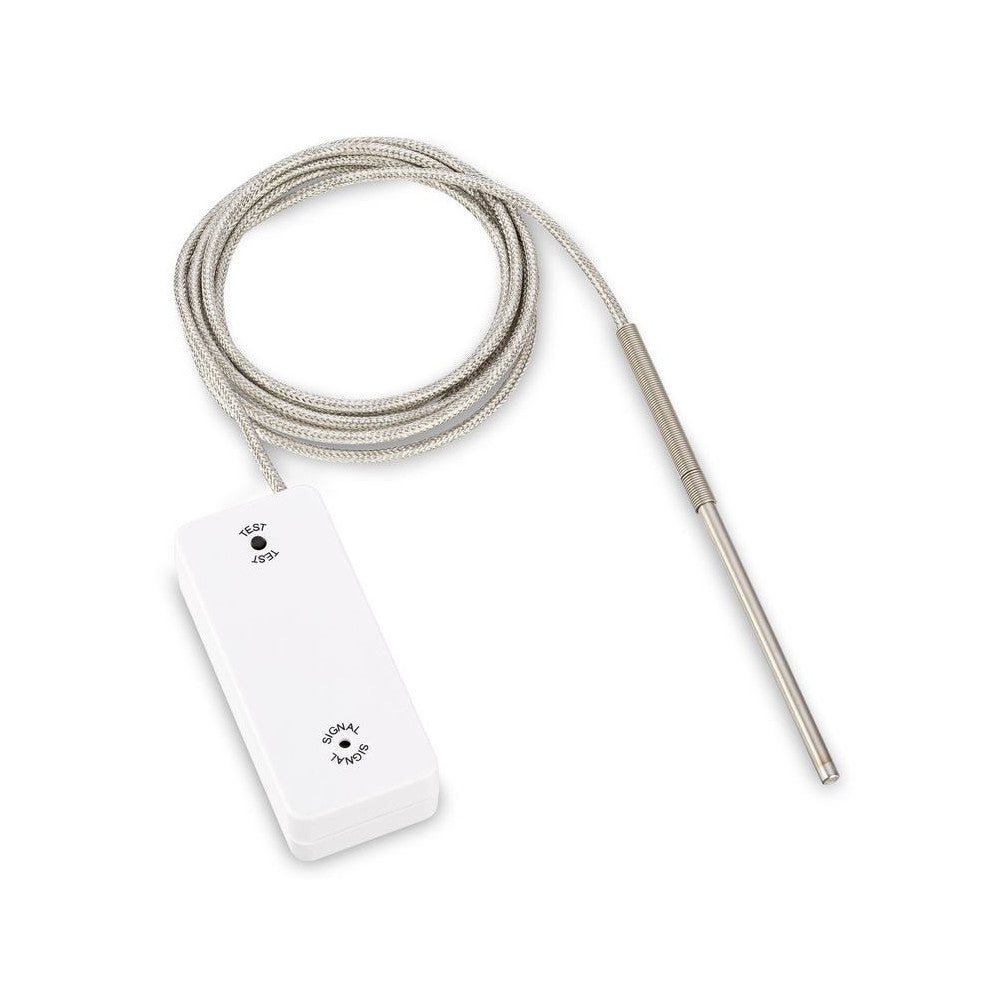

Der Temperatursensor BL220TEMP misst die Abgastemperatur im Rauchrohr der Feuerstätte und steuert die Freigabe der Abluftanlage temperaturabhängig. Bei niedrigen Abgastemperaturen ist ein komfortabler Betrieb möglich, während bei steigender Temperatur die Freigabe automatisch unterbrochen wird. Die Montage ist einfach und schnell durchführbar. Der Batteriebetrieb ermöglicht einen unabhängigen Einsatz ohne Stromanschluss. Durch seine Kompatibilität mit den Funksystemen der BL220-Serie fügt sich der Sensor nahtlos in bestehende Sicherheitskonzepte ein.

Technologie des Sets auf den Punkt gebracht

BL220DDa

Differenzdrucküberwachung
Der BL220DD misst kontinuierlich den Differenzdruck zwischen dem Aufstellraum der Feuerstätte und dem Schornstein oder der Außenatmosphäre. So wird die Abluftanlage nur bei sicheren Druckverhältnissen freigegeben, was maximale Sicherheit für Ihr Zuhause gewährleistet.

Automatische Sperrfunktion
Bei Überschreiten der voreingestellten Grenzwerte sendet der Sensor automatisch ein Funksignal an den Abluft-Sicherheitsschalter BL220F oder BL220Fi. Die Abluftanlage wird sofort gesperrt, sodass Unterdrucksituationen zuverlässig verhindert werden.

Flexibler Betriebsmodus
Der BL220DD unterstützt drei unterschiedliche Betriebsmodi für raumluftabhängige und raumluftunabhängige Feuerstätten. Der gewünschte Modus wird bequem über Kodierschalter am Gerät eingestellt, wodurch sich der Sensor an unterschiedliche Aufstellungsbedingungen anpassen lässt.

Funkübertragung
Alle Steuersignale werden kabellos per Funk übertragen, wodurch eine aufwendige Verkabelung entfällt. Das macht die Installation besonders einfach und flexibel, selbst bei mehreren Abluftanlagen im Haus.

Einfache Montage
Das mitgelieferte Montageset, inklusive Windschutzdose, ermöglicht eine schnelle und unkomplizierte Installation. Der Sensor kann direkt an der Feuerstätte angebracht werden, sodass eine zuverlässige Überwachung sofort einsatzbereit ist.

BL220ERX

Hohe Schaltleistung
Der Schalter kann Geräte bis 16 A (3.680 W) direkt schalten, ohne dass ein zusätzlicher Schütz nötig ist. So wird die Steuerung Ihrer Lüftungsanlage besonders effizient und zuverlässig.

Kompakte Bauform
Die kleine, kompakte Bauform ermöglicht eine einfache Nachrüstung in bestehenden Installationen. Damit lässt sich der Schalter flexibel auf dem Dachboden, in Lüftungsgeräten oder an schwer zugänglichen Stellen einsetzen.

Aufputzmontage & Einbau
Das neue Gehäusedesign erlaubt sowohl die Aufputzmontage als auch den Einbau in Lüftungsgeräte. So können Sie den Schalter genau dort platzieren, wo er für Ihre Anlage am praktischsten ist.

Unbegrenzte Erweiterbarkeit
Mehrere Empfänger lassen sich beliebig kombinieren. So können Sie problemlos weitere Abluftgeräte in Ihre Steuerung integrieren, ohne neue Systeme anschaffen zu müssen.

Hohe Funkreichweite 868 MHz

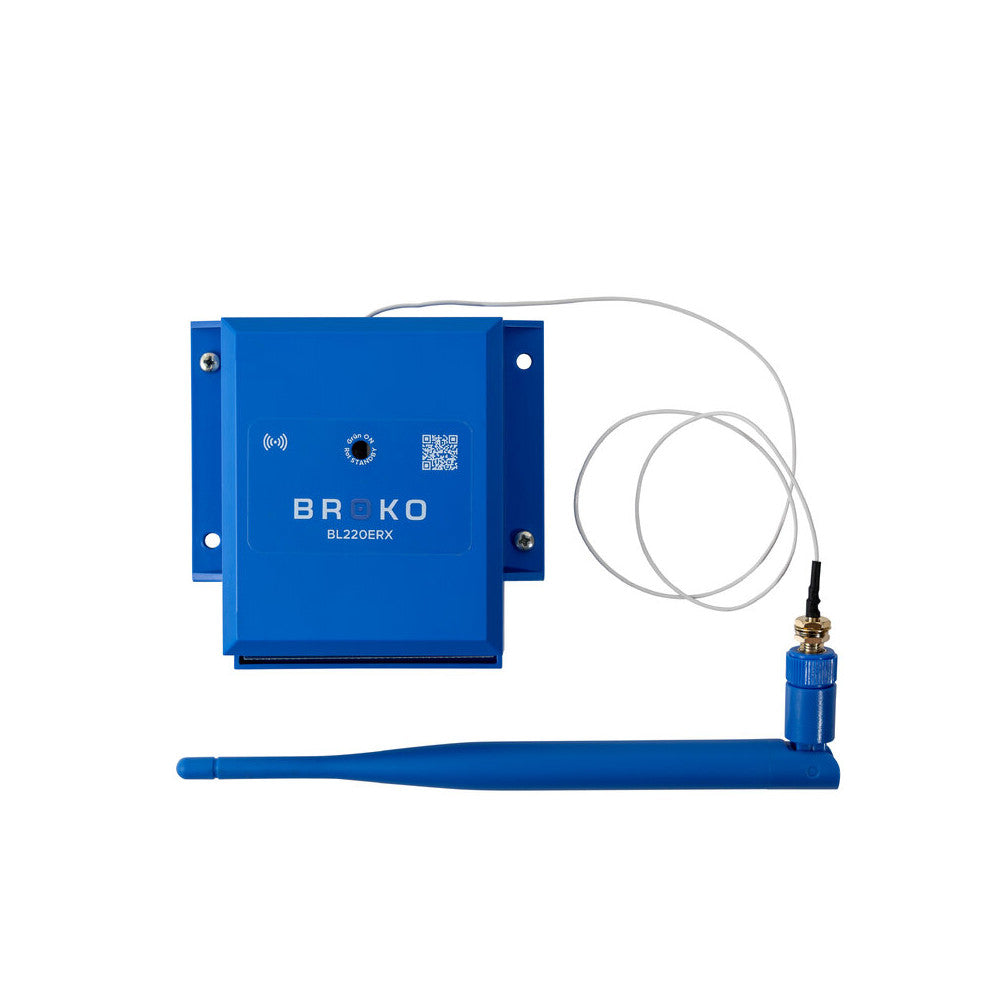

Die Funkverbindung arbeitet auf 868 MHz und erreicht selbst durch Beton- oder Ziegelwände eine außergewöhnlich hohe Reichweite. Dank der Knickantenne bleibt die Signalübertragung zuverlässig und stabil.

Kompatibilität mit Sensoren
Der Empfänger arbeitet optimal mit Druckwächtern wie dem BL220DD und Temperatursensoren wie dem BL220TEMP zusammen. So können Sie Ihre Lüftungsanlage intelligent überwachen und steuern.

BL220TEMP

Temperaturmessung im Rauchrohr
Der BL220TEMP misst die Abgastemperatur direkt im Rauchrohr Ihrer Feuerstätte. So wird die Freischaltung der Dunstabzugshaube nur dann aktiviert, wenn die Temperatur unter 40 °C liegt. Das sorgt für maximale Sicherheit und verhindert unnötigen Wärmeverlust.

Automatische Freischaltung
Die Dunstabzugshaube wird automatisch freigegeben, sobald die Bedingungen sicher sind. Ist die Temperatur zu hoch, stoppt der Sensor die Freigabe, bis das Fenster geöffnet wird. So genießen Sie Komfort, ohne manuell eingreifen zu müssen.

Batteriebetriebener Funksensor

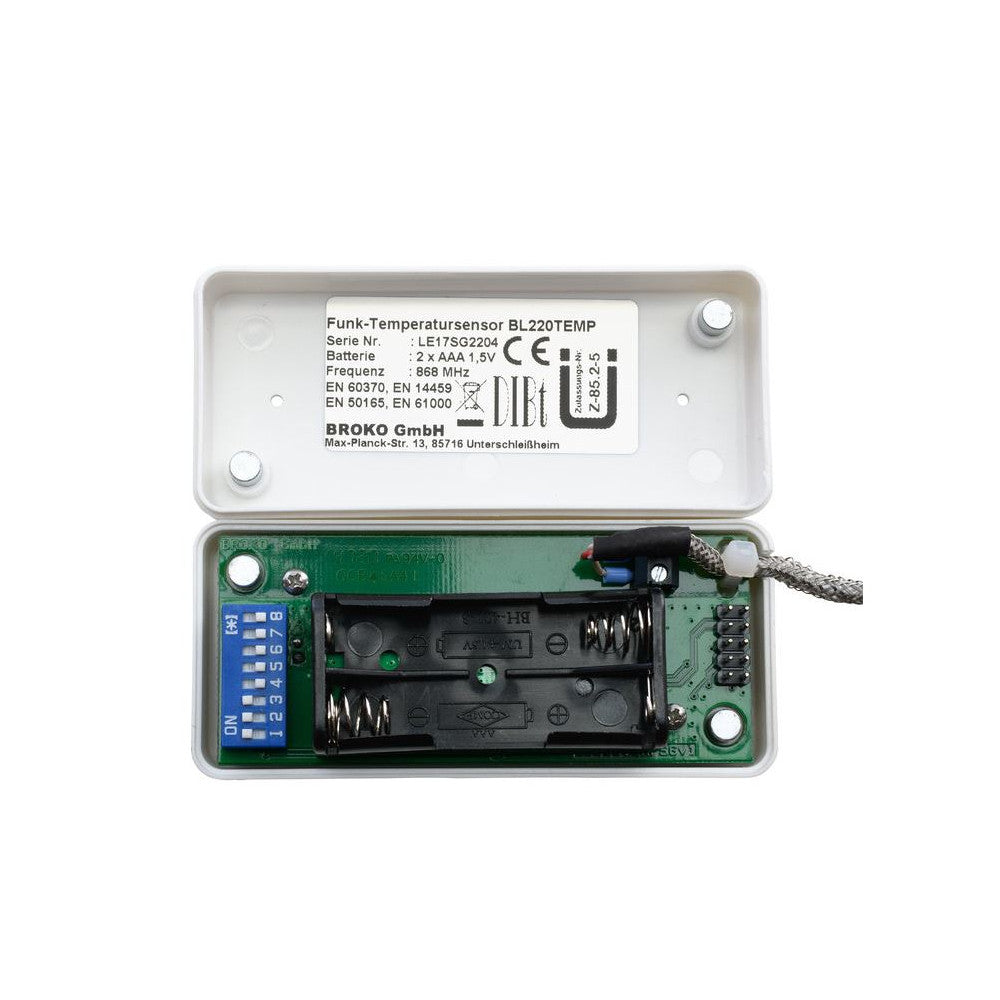

Der Sender benötigt keinen festen Stromanschluss und arbeitet mit zwei AAA LR03-Batterien für eine Laufzeit von ca. einem Jahr. Das macht die Installation flexibel und unabhängig von vorhandenen Steckdosen.

Einfache Montage
Dank beiliegendem Montageset ist die Installation kinderleicht. Bohrschablone aufkleben, Löcher bohren, Schelle befestigen, Sensor einsetzen – fertig. So können Sie den Sensor schnell in bestehende BL220-Systeme nachrüsten.

Kompatibilität mit BL220-Systemen
Der BL220TEMP ist kompatibel mit allen Funkempfängern der Generation BL220 mit 868 MHz. Damit lässt sich der Sensor problemlos in Küche, Bad oder zentrale Lüftungssysteme integrieren.

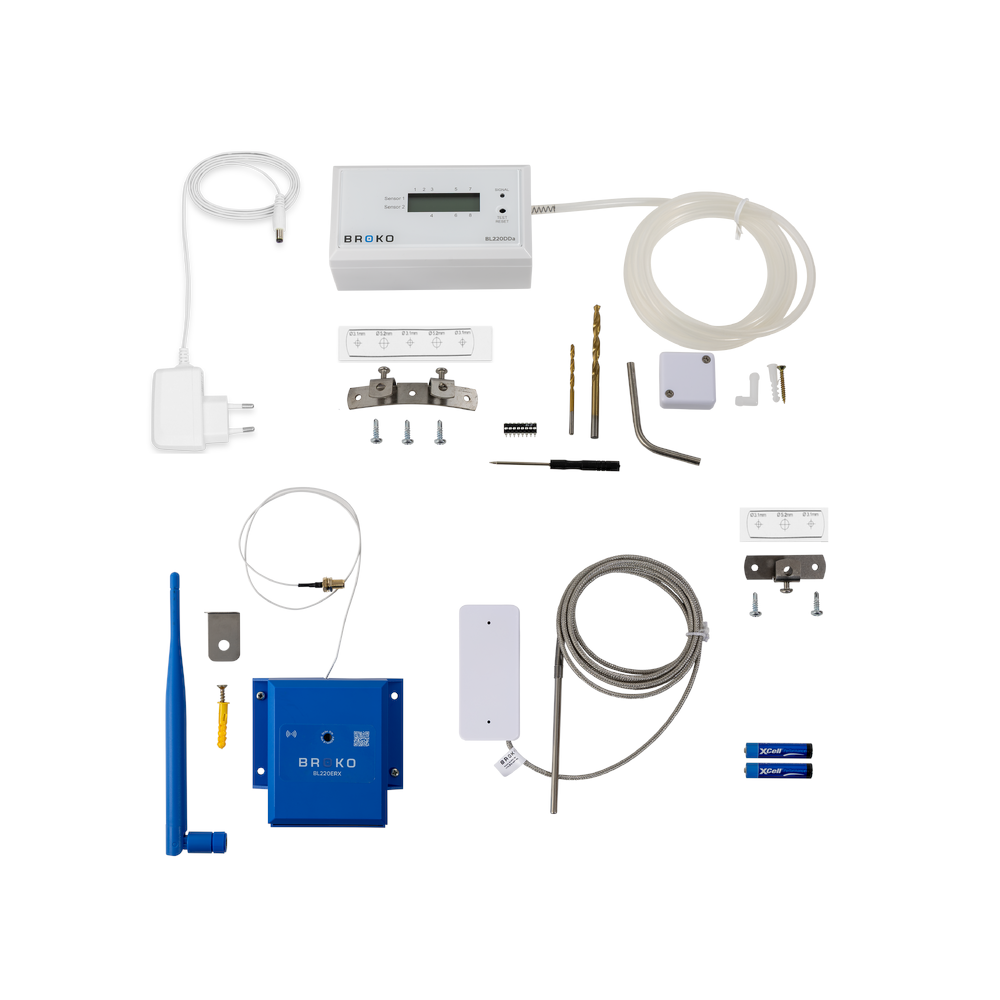

Im Standard-Lieferumfang enthalten:

• BROKO Funkempfänger Aufputz Klemmversion 16A - BL220ERX
• BROKO Temperaturwächter (Temp) - BL220TEMP
• BROKO Druckwächter Aufputz - BL220DDa
