BROKO Set Dunstabzug | BL220FTslim | Funk-Schalter Schuko + Fensterkontakt Slim + Temp

Maximale Sicherheit und Komfort für Ihr Abluftsystem - BL220FTslim von BROKO

Das Broko Set für Dunstabzüge kombiniert intelligente Funktechnik mit normgerechter Sicherheit und ist damit die ideale Lösung für moderne Abluftsysteme. Die perfekt aufeinander abgestimmten Komponenten ermöglichen eine komfortable Steuerung, flexible Erweiterungen und einen zuverlässigen Betrieb, auch in anspruchsvollen Einbausituationen.

Details des Funkempfängers + Antenne

• kompatibel mit den Abluftsystemen BL220F, BL220Fi und BL220DDa/DDu
• Steuerung zusätzlicher Abluftgeräte über denselben Sender wie die Dunstabzugshaube
• unbegrenzte Anzahl von Empfängern pro Sender möglich
• externe Antenne ermöglicht Montage hinter Metallverkleidungen
• Kodierung an bestehenden Sender anpassbar für reibungslosen Betrieb
• max. Schaltleistung: 5 A / 1150 W, Einschaltstrom kurzzeitig bis 60 A
• Funktionsprinzip entspricht dem Originalempfänger des BL220F für gleiche Sicherheit und Zuverlässigkeit
• Erweiterung für höhere Lasten möglich über Relais

Details des Fensterkontakts

• überwacht den Druckausgleich zwischen Innen- und Außenbereich für sicheren Abluftbetrieb
• geeignet für Dunstabzugshauben, Muldenlüfter, zentrale/dezentrale Lüftungsanlagen, Bad- und WC-Lüfter
• gibt das Abluftsystem nur frei, wenn ein sicherer Druckausgleich gewährleistet ist
• kompakter SLIM-Funksender für unauffälligen, verdeckten Einbau
• Überwachung erfolgt über selbst montierten Magnetschaltersatz
• erfüllt Anforderungen der Feuerungsverordnung für den Betrieb von Feuerstätten
• optional kombinierbar mit BL220TEMP für Temperaturüberwachung
• erweiterbar mit BL220DDa (Aufputz) oder BL220DDu (Unterputz) für Differenzdrucküberwachung

Details des Temperatursensors

• ideal zum Nachrüsten bestehender BL220-Systeme
• einfache und schnelle Montage (Montagematerial enthalten)
• kein Energieverlust durch geöffnetes Fenster bei nicht beheizter Feuerstätte
• automatische Freigabe der Dunstabzugshaube unter 40 °C im Rauchrohr
• kompatibel zu allen Funkempfängern der Generation BL220 mit 868 MHz
• kein Stromanschluss erforderlich – Batteriebetrieb für ca. 1 Jahr

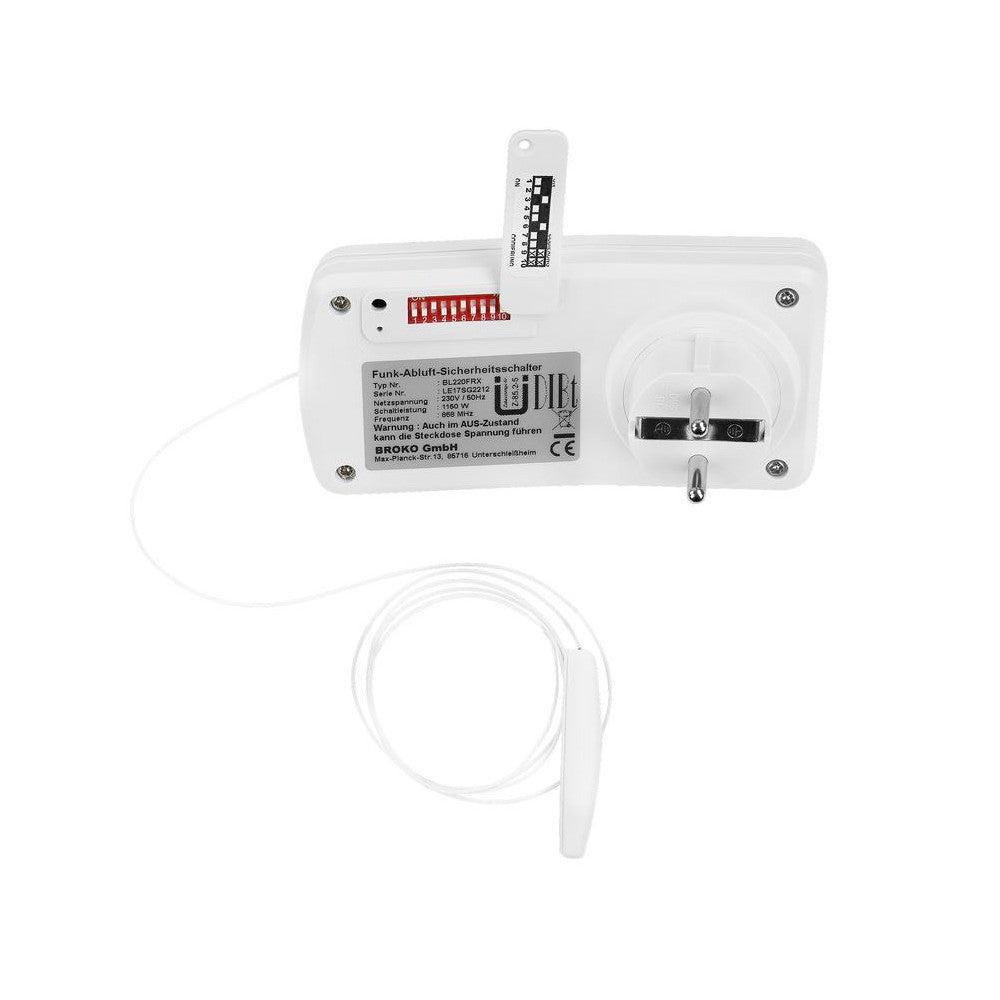

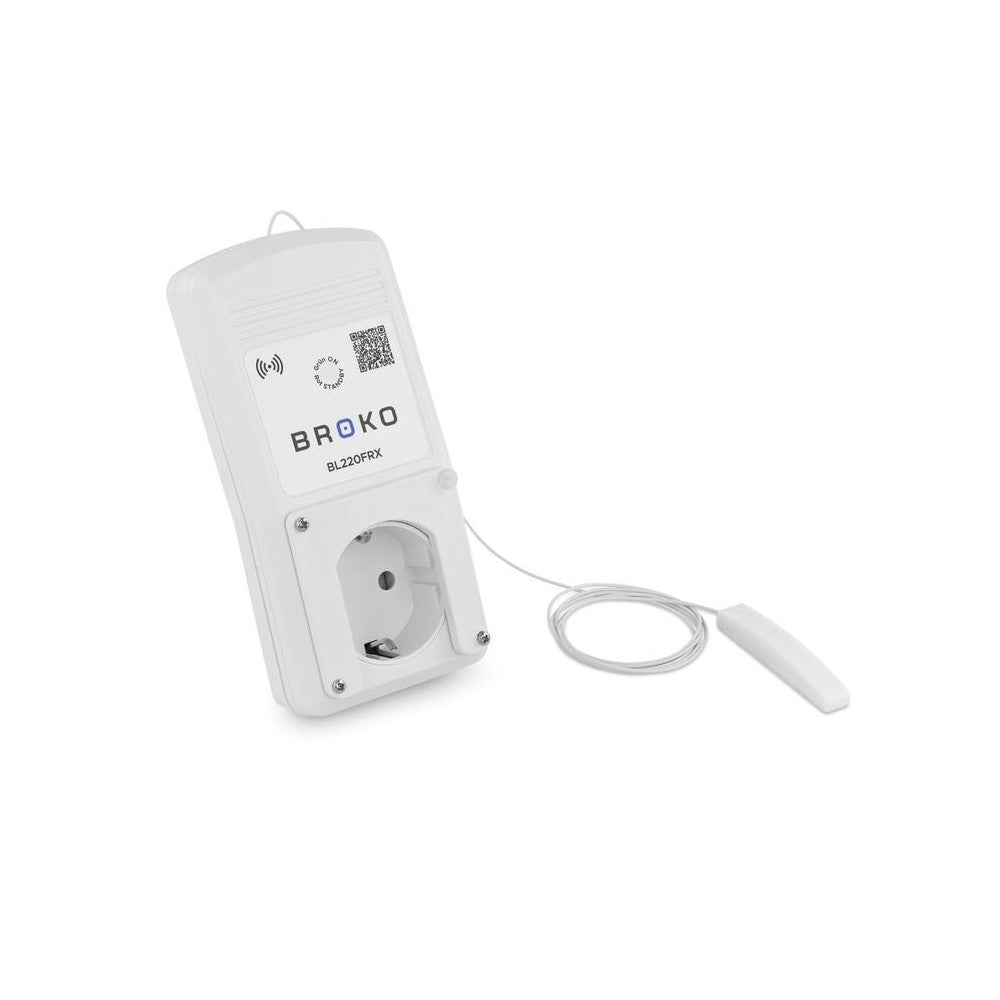

Der Broko BL220FRX Funkempfänger mit externer Antenne ist die ideale Ergänzung für bestehende Abluftsysteme der BL220F-Serie. Er ermöglicht die Steuerung zusätzlicher Abluftgeräte über denselben Sender wie die Dunstabzugshaube, sodass keine weiteren Fenstersender erforderlich sind. Die Kodierung lässt sich einfach an einen vorhandenen Sender anpassen, sodass mehrere Empfänger parallel und störungsfrei betrieben werden können. Dabei entspricht das Funktionsprinzip exakt dem des Originalempfängers des BL220F und bietet dieselbe Sicherheit und Zuverlässigkeit.

Dank der externen Antenne ist auch eine Montage hinter Metallverkleidungen problemlos möglich. Die Funkverbindung bleibt stabil, während der Empfänger unauffällig integriert werden kann. Mit einer maximalen Schaltleistung von 5 A/1.150 W eignet sich der BL220FRX für viele Abluftgeräte. Bei höheren Leistungen kann das System über ein Relais oder alternativ über die Einbauvariante BL220FiRX erweitert werden.

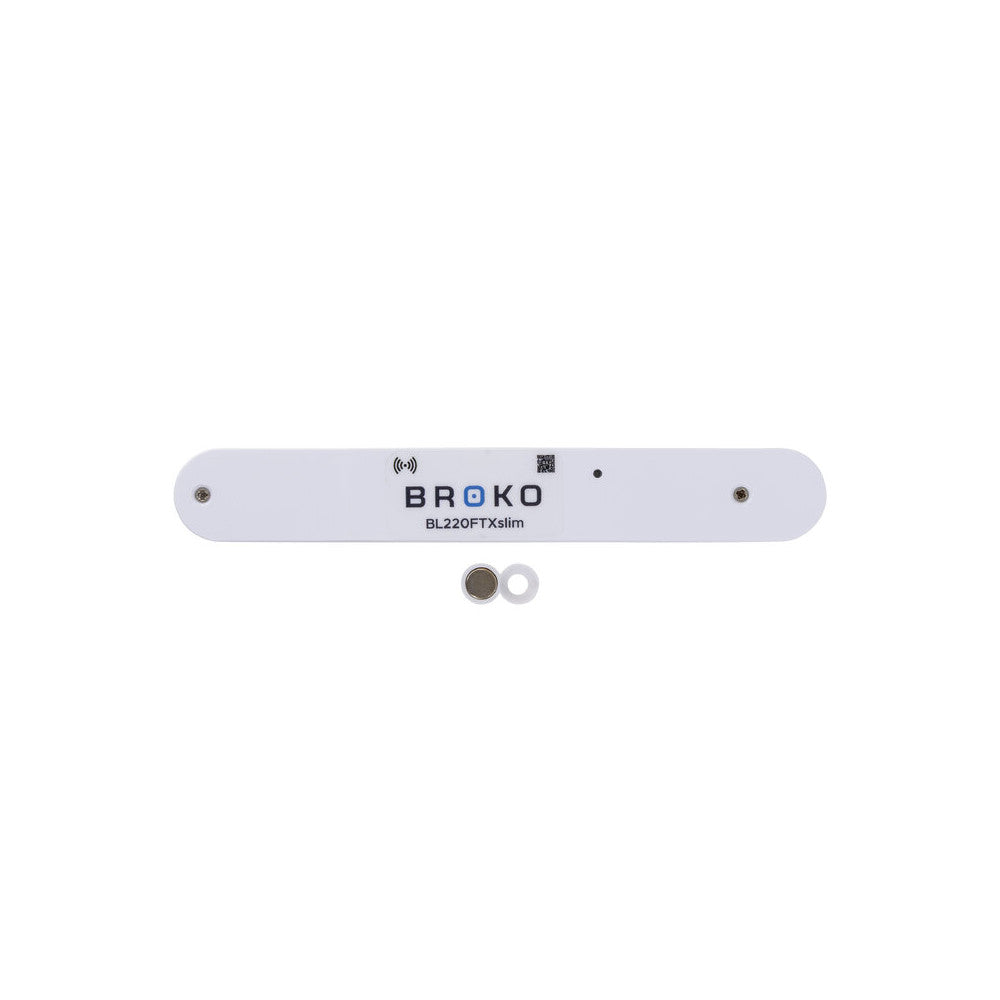

Der Broko Funk-Sender SLIM BL220FTX sorgt in Kombination mit Feuerstätten für maximale Sicherheit beim Betrieb von Abluftsystemen. Er überwacht, ob der notwendige Druckausgleich durch ein geöffnetes Fenster oder eine geöffnete Tür zum Außenbereich gewährleistet ist, bevor das Abluftsystem freigegeben wird. So erfüllt der Sender zuverlässig die Anforderungen der Feuerungsverordnung und schützt Ihr Zuhause.

Der kompakte SLIM-Funksender eignet sich für Abluftgeräte wie Dunstabzugshauben, Muldenlüfter, zentrale oder dezentrale Lüftungsanlagen sowie Bad- und WC-Lüfter. Die Überwachung erfolgt über einen selbst montierten Magnetschaltersatz, der eine sichere und zuverlässige Freigabe des Abluftsystems garantiert.

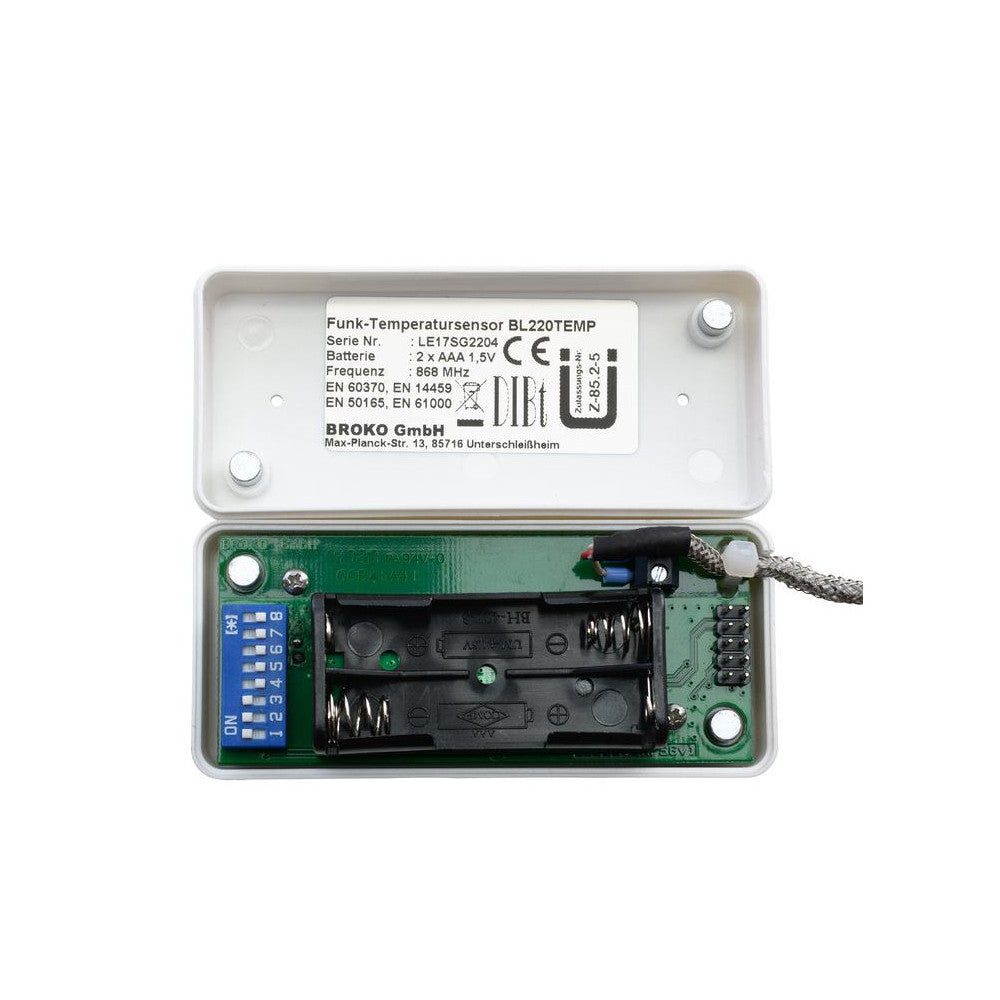

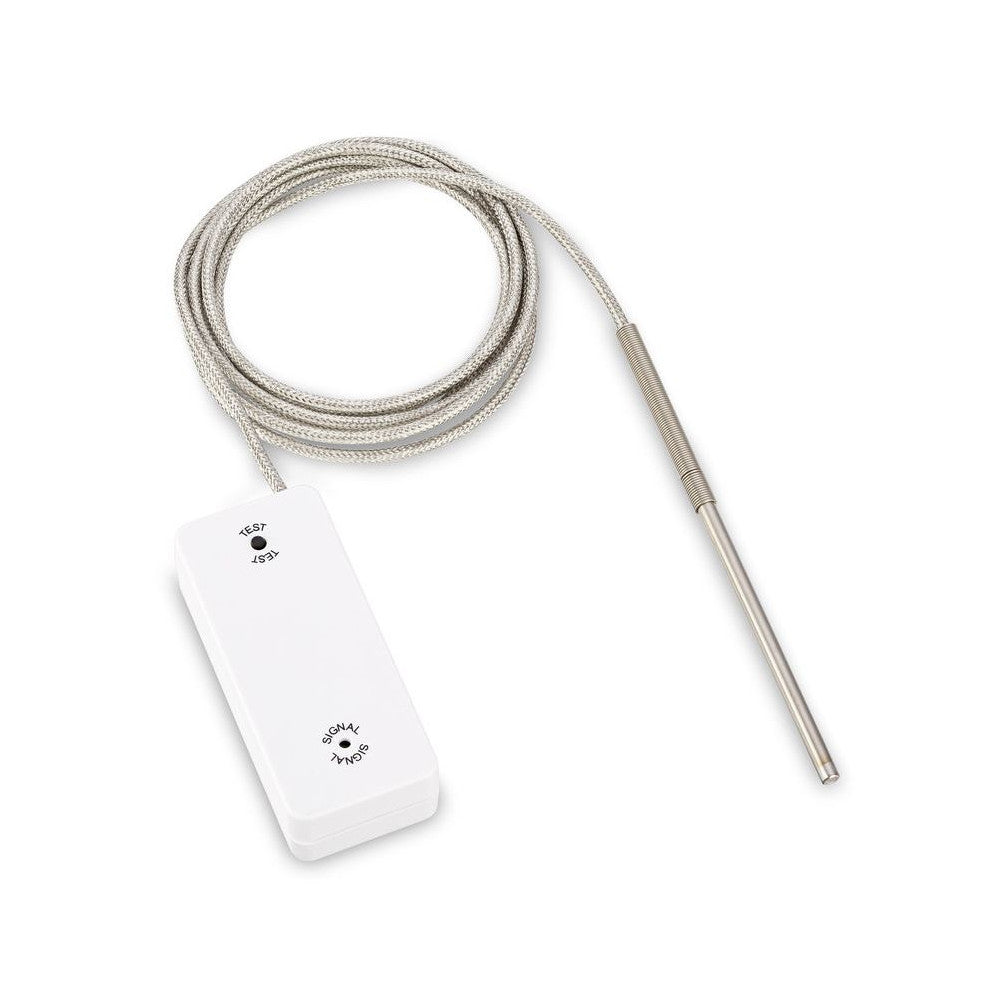

Der Temperatursensor BL220TEMP misst die Abgastemperatur im Rauchrohr der Feuerstätte und steuert die Freigabe der Abluftanlage temperaturabhängig. Bei niedrigen Abgastemperaturen ist ein komfortabler Betrieb möglich, während bei steigender Temperatur die Freigabe automatisch unterbrochen wird. Die Montage ist einfach und schnell durchführbar. Der Batteriebetrieb ermöglicht einen unabhängigen Einsatz ohne Stromanschluss. Durch seine Kompatibilität mit den Funksystemen der BL220-Serie fügt sich der Sensor nahtlos in bestehende Sicherheitskonzepte ein.

Technologie des Sets für Dunstabzüge auf den Punkt gebracht

BL220FRX

Funksteuerung mehrerer Geräte
Mit dem BL220FRX können mehrere Abluftgeräte über denselben Sender gesteuert werden. So lassen sich Dunstabzugshauben, Lüftungen und andere kompatible Geräte zentral und bequem steuern – ohne zusätzliche Fenstersender.

Externe Antenne
Dank der externen Antenne kann der Empfänger auch hinter Metallverkleidungen montiert werden. Die Antenne wird aus der Verkleidung herausgeführt, sodass die Funkübertragung auch dann zuverlässig funktioniert, wenn das Gerät selbst verdeckt ist.

Kodierung an Sender
Der Empfänger wird einfach an den bestehenden Sender des BL220F oder BL220Fi angepasst. Nach einer kurzen Testphase arbeiten Sender und Empfänger reibungslos zusammen, sodass mehrere Geräte synchron gesteuert werden können.

Maximale Schaltleistung
Der BL220FRX unterstützt eine maximale Schaltleistung von 5 A / 1150 W. Das Funktionsprinzip entspricht dem des Originalempfängers des BL220F, sodass Sicherheit und Zuverlässigkeit jederzeit gewährleistet sind.

BL220TEMP

Temperaturmessung im Rauchrohr
Der BL220TEMP misst die Abgastemperatur direkt im Rauchrohr Ihrer Feuerstätte. So wird die Freischaltung der Dunstabzugshaube nur dann aktiviert, wenn die Temperatur unter 40 °C liegt. Das sorgt für maximale Sicherheit und verhindert unnötigen Wärmeverlust.

Automatische Freischaltung
Die Dunstabzugshaube wird automatisch freigegeben, sobald die Bedingungen sicher sind. Ist die Temperatur zu hoch, stoppt der Sensor die Freigabe, bis das Fenster geöffnet wird. So genießen Sie Komfort, ohne manuell eingreifen zu müssen.

Batteriebetriebener Funksensor
Der Sender benötigt keinen festen Stromanschluss und arbeitet mit zwei AAA LR03-Batterien für eine Laufzeit von ca. einem Jahr. Das macht die Installation flexibel und unabhängig von vorhandenen Steckdosen.

Einfache Montage
Dank beiliegendem Montageset ist die Installation kinderleicht. Bohrschablone aufkleben, Löcher bohren, Schelle befestigen, Sensor einsetzen – fertig. So können Sie den Sensor schnell in bestehende BL220-Systeme nachrüsten.

Kompatibilität mit BL220-Systemen
Der BL220TEMP ist kompatibel mit allen Funkempfängern der Generation BL220 mit 868 MHz. Damit lässt sich der Sensor problemlos in Küche, Bad oder zentrale Lüftungssysteme integrieren.

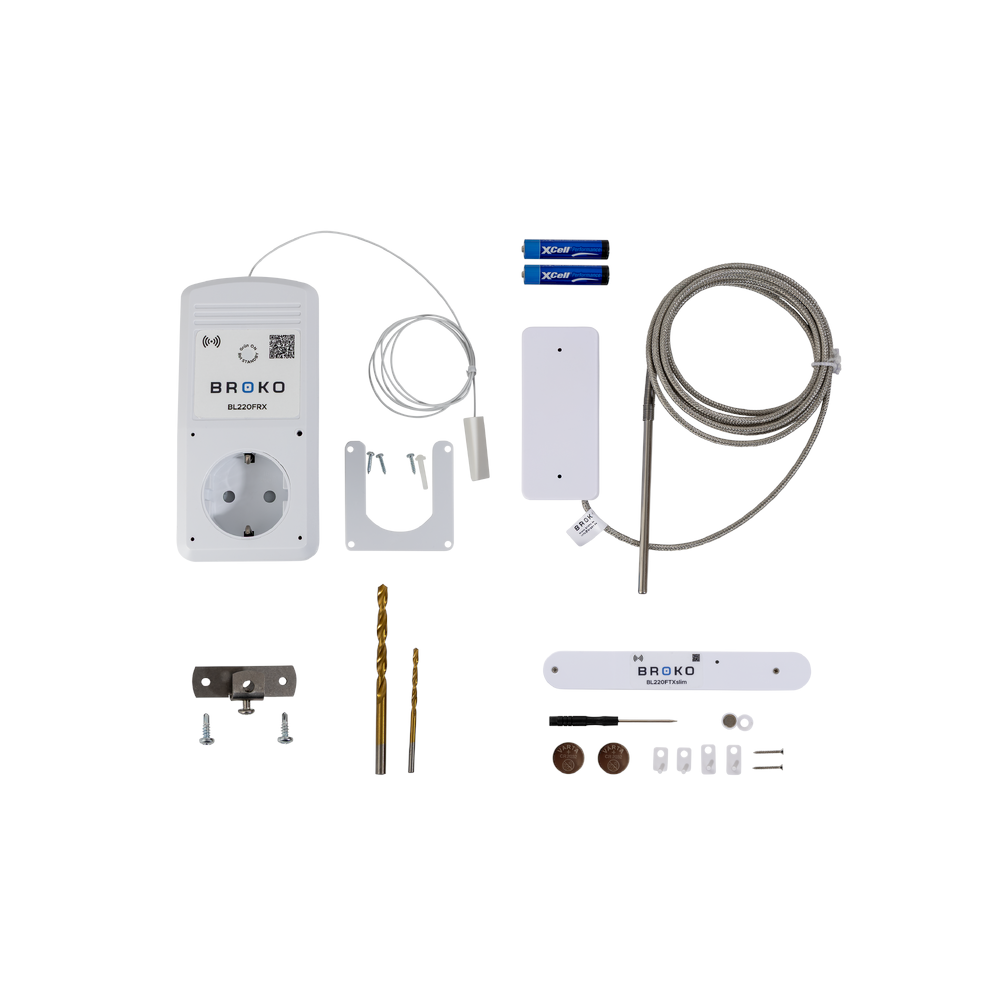

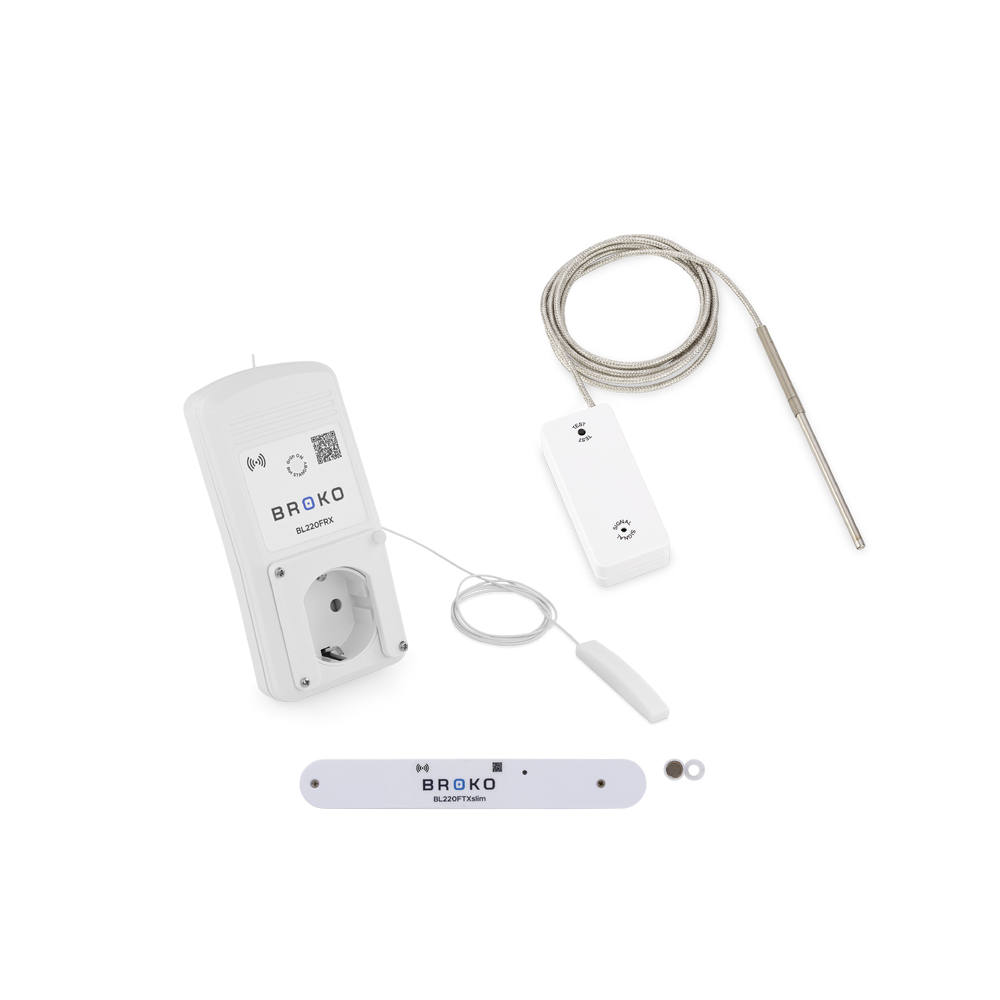

Im Standard-Lieferumfang enthalten:

• BROKO Funkempfänger inkl. Antenne - BL220FRX
• BROKO Funksender Fensterkontakt SLIM - BL220FTX
• BROKO Temperaturwächter (Temp) - BL220TEMP

Dafür steht Broko – Sicherheit, Effizienz und Komfort für Lüftungsanlagen

• seit 1994 führend in modularen, funkbasierten Sicherheitssteuerungen (Designed in Germany – Made in EU)
• Lösungen für KWL-/Lüftungsanlagen, Dunstabzugshauben, Kochfeldabzüge und Bad-/WC-Lüfter mit DIBt-Zulassung
• flexible Systemgestaltung, exakt an Situation und Kundenwünsche anpassbar
• Differenzdrucksensoren, Temperaturüberwachung und Fensterkontaktschalter für maximalen Schutz
• funkbasierte Signalübertragung reduziert Installationskosten und sorgt für komfortable Bedienung
