BROKO Set BL220FT | Funkempfänger + Fenstersender & Temp. Sensor

Maximale Sicherheit und Komfort für Ihr Abluftsystem - BL220FT von BROKO

Das Broko Set für Dunstabzüge kombiniert intelligente Funktechnik mit normgerechter Sicherheit und ist damit die ideale Lösung für moderne Abluftsysteme. Die perfekt aufeinander abgestimmten Komponenten ermöglichen eine komfortable Steuerung, flexible Erweiterungen und einen zuverlässigen Betrieb, auch in anspruchsvollen Einbausituationen.

Details des Funkempfängers + Antenne

• kompatibel mit den Abluftsystemen BL220F, BL220Fi und BL220DDa/DDu
• Steuerung zusätzlicher Abluftgeräte über denselben Sender wie die Dunstabzugshaube
• unbegrenzte Anzahl von Empfängern pro Sender möglich
• externe Antenne ermöglicht Montage hinter Metallverkleidungen
• Kodierung an bestehenden Sender anpassbar für reibungslosen Betrieb
• max. Schaltleistung: 5 A / 1150 W, Einschaltstrom kurzzeitig bis 60 A
• Funktionsprinzip entspricht dem Originalempfänger des BL220F für gleiche Sicherheit und Zuverlässigkeit
• Erweiterung für höhere Lasten möglich über Relais

Details des Fensterkontakts

• kompatibel mit bestehenden Empfängern des BROKO Systems
• einfache Anpassung der Kodierung an vorhandene Funksender
• paralleler Betrieb mehrerer Sender an einem Empfänger möglich
• geeignet für Nachrüstung und Systemerweiterung ohne zusätzliche Steuergeräte
• sichere Funkübertragung für zuverlässige Fensterzustandserkennung
• Bestandteil eines modularen Systems mit DIBt-zugelassener Gesamtanlage
• wartungsarme Ausführung für den dauerhaften Einsatz im Wohnbereich

Details des Temperatursensors

• ideal zum Nachrüsten bestehender BL220-Systeme
• einfache und schnelle Montage (Montagematerial enthalten)
• kein Energieverlust durch geöffnetes Fenster bei nicht beheizter Feuerstätte
• automatische Freigabe der Dunstabzugshaube unter 40 °C im Rauchrohr
• kompatibel zu allen Funkempfängern der Generation BL220 mit 868 MHz
• kein Stromanschluss erforderlich – Batteriebetrieb für ca. 1 Jahr

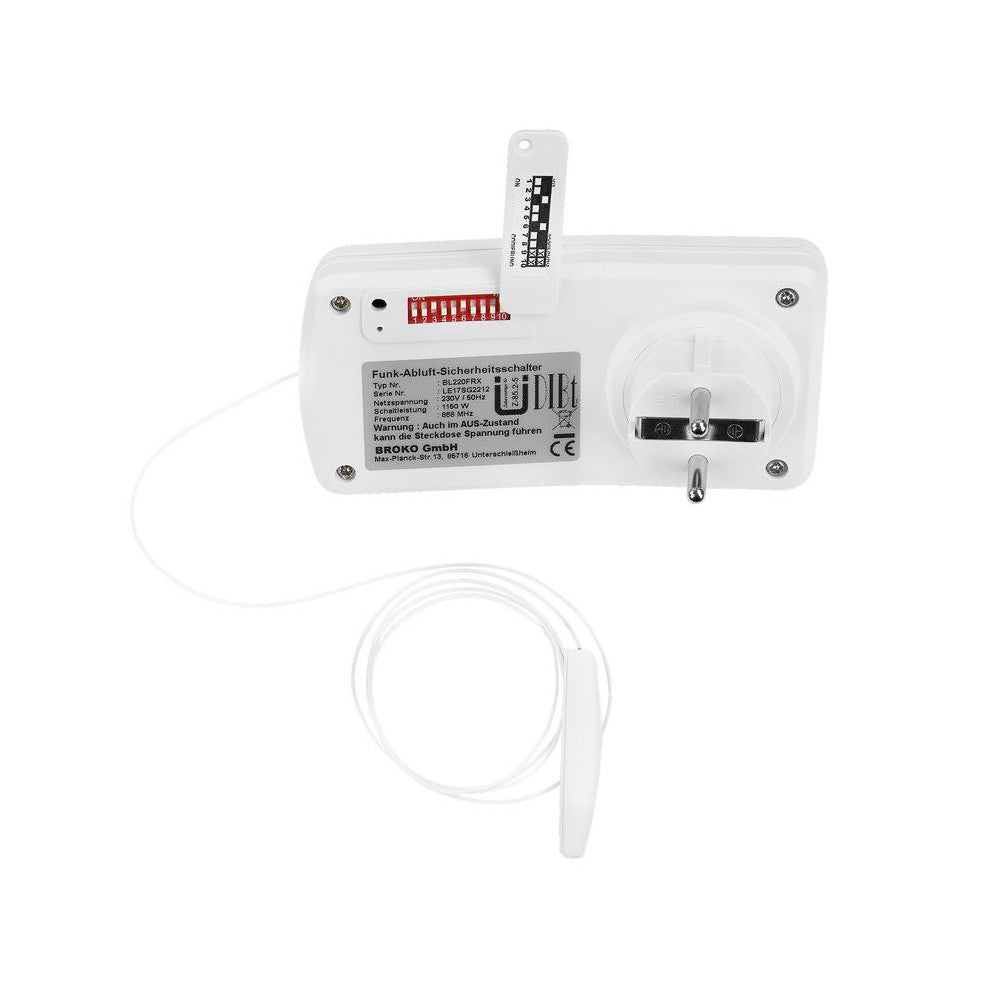

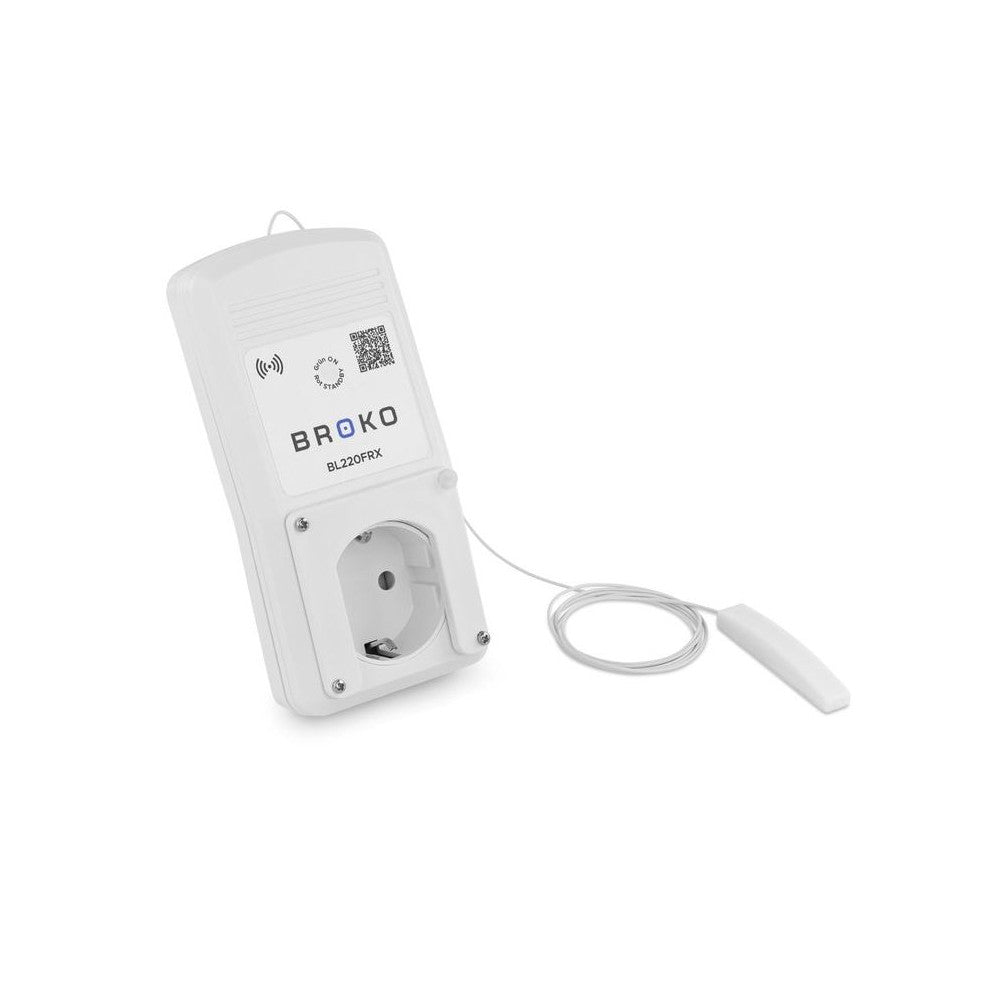

Der Broko BL220FRX Funkempfänger mit externer Antenne ist die ideale Ergänzung für bestehende Abluftsysteme der BL220F-Serie. Er ermöglicht die Steuerung zusätzlicher Abluftgeräte über denselben Sender wie die Dunstabzugshaube, sodass keine weiteren Fenstersender erforderlich sind. Die Kodierung lässt sich einfach an einen vorhandenen Sender anpassen, sodass mehrere Empfänger parallel und störungsfrei betrieben werden können. Dabei entspricht das Funktionsprinzip exakt dem des Originalempfängers des BL220F und bietet dieselbe Sicherheit und Zuverlässigkeit.

Dank der externen Antenne ist auch eine Montage hinter Metallverkleidungen problemlos möglich. Die Funkverbindung bleibt stabil, während der Empfänger unauffällig integriert werden kann. Mit einer maximalen Schaltleistung von 5 A/1.150 W eignet sich der BL220FRX für viele Abluftgeräte. Bei höheren Leistungen kann das System über ein Relais oder alternativ über die Einbauvariante BL220FiRX erweitert werden.

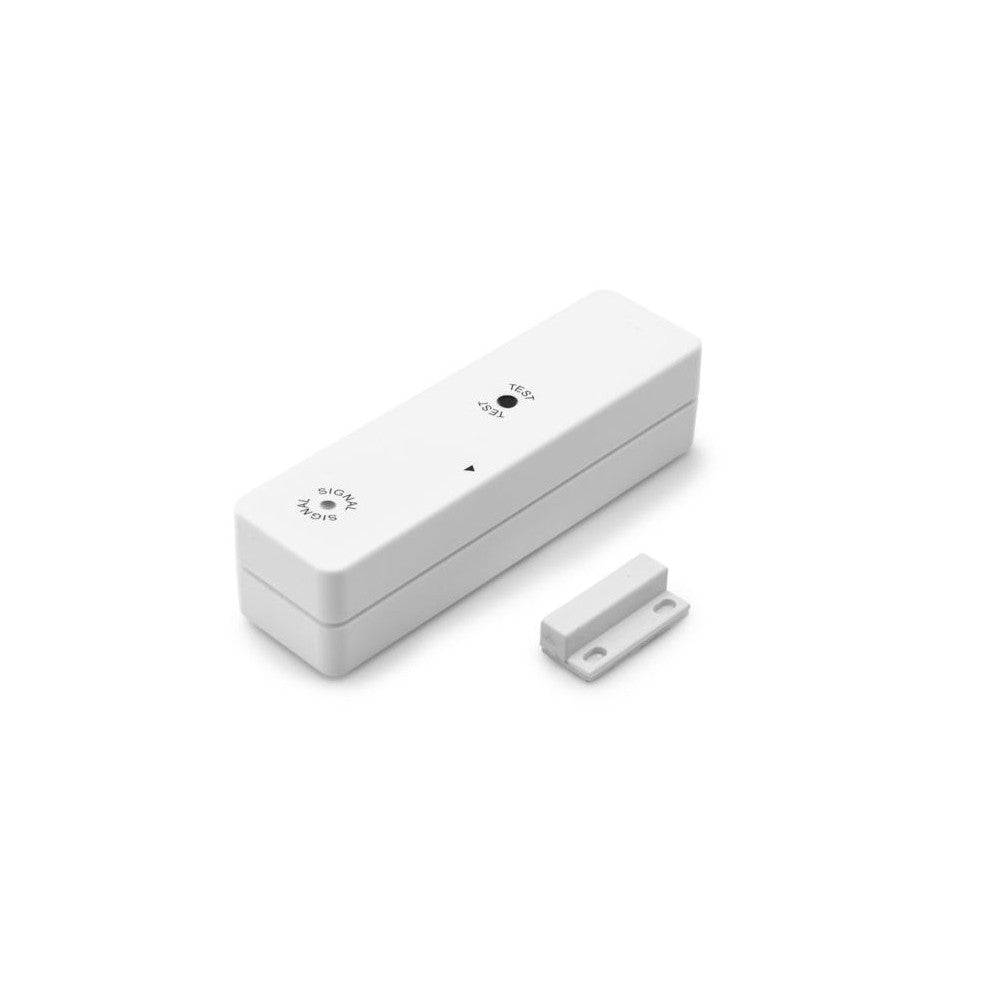

Der BROKO BL220FTX ist ein zusätzlicher Fenstersender für modulare Abluft-Sicherheitssysteme mit DIBt-Zulassung. Er ermöglicht die parallele Steuerung eines Empfängers durch mehrere Sender. Die Integration ist einfach: Die Kodierung wird an den vorhandenen Sender angepasst, sodass das System störungsfrei erweitert werden kann – ohne Umbauten oder zusätzliche Steuergeräte. Der Sender sorgt in Verbindung mit raumluftabhängigen Feuerstätten für eine normgerechte Absicherung von Abluftanlagen, erhöht den Bedienkomfort und eignet sich dank modularer Bauweise ideal für Nachrüstungen und Systemerweiterungen.

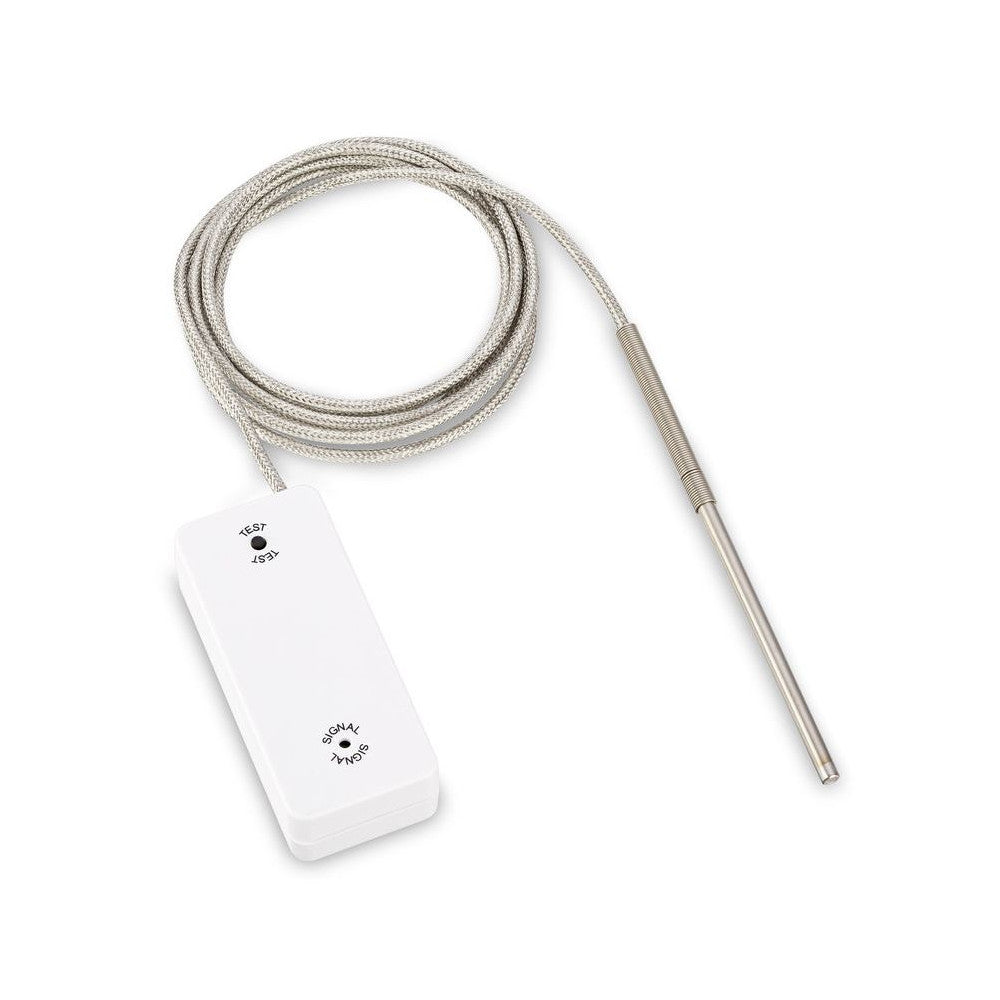

Der Temperatursensor BL220TEMP misst die Abgastemperatur im Rauchrohr der Feuerstätte und steuert die Freigabe der Abluftanlage temperaturabhängig. Bei niedrigen Abgastemperaturen ist ein komfortabler Betrieb möglich, während bei steigender Temperatur die Freigabe automatisch unterbrochen wird. Die Montage ist einfach und schnell durchführbar. Der Batteriebetrieb ermöglicht einen unabhängigen Einsatz ohne Stromanschluss. Durch seine Kompatibilität mit den Funksystemen der BL220-Serie fügt sich der Sensor nahtlos in bestehende Sicherheitskonzepte ein.

Technologie des Sets für Dunstabzüge auf den Punkt gebracht

BL220FRX

Funksteuerung mehrerer Geräte
Mit dem BL220FRX können mehrere Abluftgeräte über denselben Sender gesteuert werden. So lassen sich Dunstabzugshauben, Lüftungen und andere kompatible Geräte zentral und bequem steuern – ohne zusätzliche Fenstersender.

Externe Antenne
Dank der externen Antenne kann der Empfänger auch hinter Metallverkleidungen montiert werden. Die Antenne wird aus der Verkleidung herausgeführt, sodass die Funkübertragung auch dann zuverlässig funktioniert, wenn das Gerät selbst verdeckt ist.

Kodierung an Sender
Der Empfänger wird einfach an den bestehenden Sender des BL220F oder BL220Fi angepasst. Nach einer kurzen Testphase arbeiten Sender und Empfänger reibungslos zusammen, sodass mehrere Geräte synchron gesteuert werden können.

Maximale Schaltleistung
Der BL220FRX unterstützt eine maximale Schaltleistung von 5 A / 1150 W. Das Funktionsprinzip entspricht dem des Originalempfängers des BL220F, sodass Sicherheit und Zuverlässigkeit jederzeit gewährleistet sind.

BL220TEMP

Temperaturmessung im Rauchrohr
Der BL220TEMP misst die Abgastemperatur direkt im Rauchrohr Ihrer Feuerstätte. So wird die Freischaltung der Dunstabzugshaube nur dann aktiviert, wenn die Temperatur unter 40 °C liegt. Das sorgt für maximale Sicherheit und verhindert unnötigen Wärmeverlust.

Automatische Freischaltung
Die Dunstabzugshaube wird automatisch freigegeben, sobald die Bedingungen sicher sind. Ist die Temperatur zu hoch, stoppt der Sensor die Freigabe, bis das Fenster geöffnet wird. So genießen Sie Komfort, ohne manuell eingreifen zu müssen.

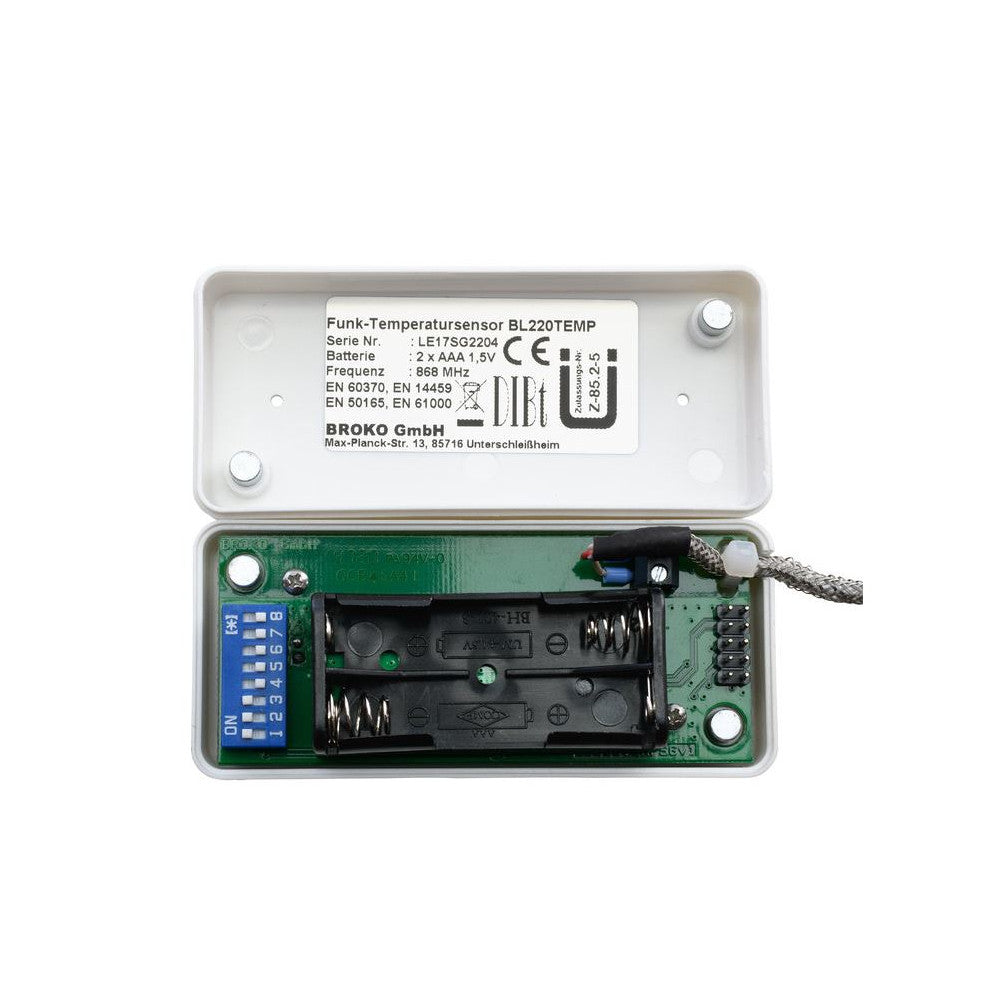

Batteriebetriebener Funksensor

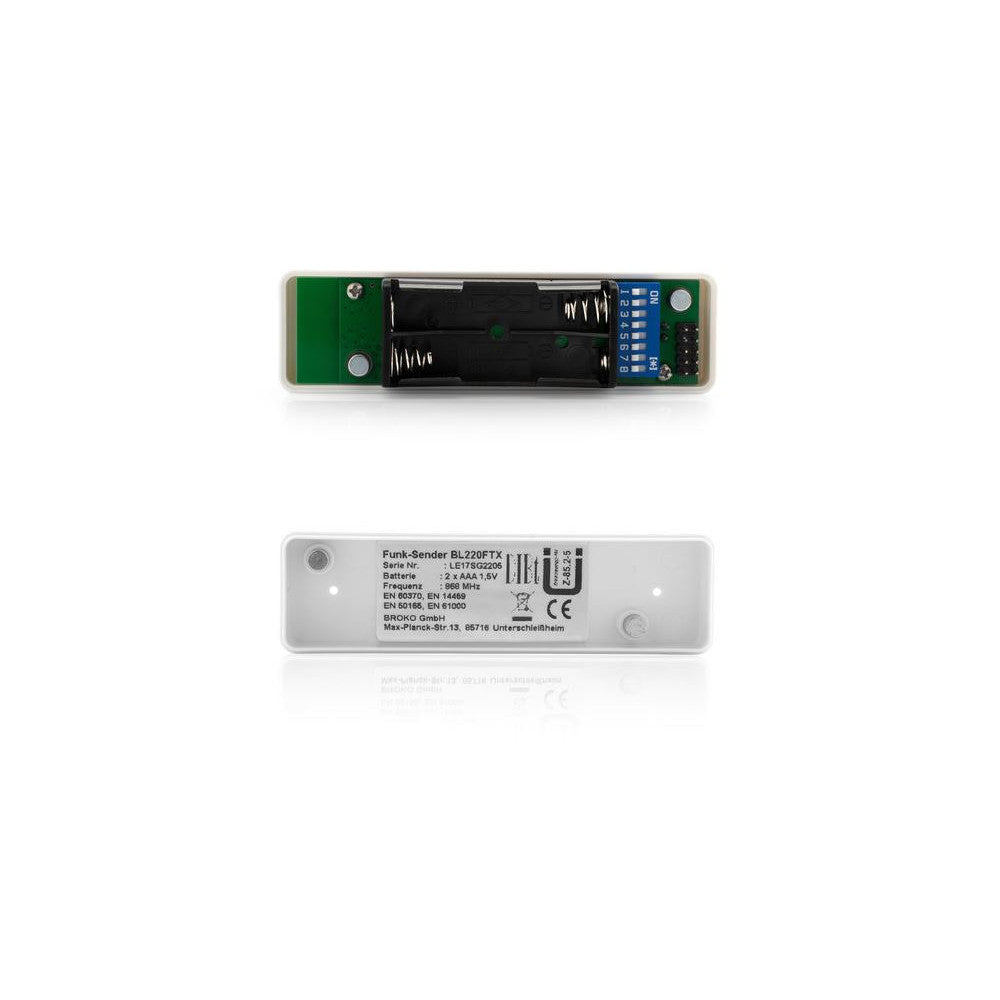

Der Sender benötigt keinen festen Stromanschluss und arbeitet mit zwei AAA LR03-Batterien für eine Laufzeit von ca. einem Jahr. Das macht die Installation flexibel und unabhängig von vorhandenen Steckdosen.

Einfache Montage
Dank beiliegendem Montageset ist die Installation kinderleicht. Bohrschablone aufkleben, Löcher bohren, Schelle befestigen, Sensor einsetzen – fertig. So können Sie den Sensor schnell in bestehende BL220-Systeme nachrüsten.

Kompatibilität mit BL220-Systemen
Der BL220TEMP ist kompatibel mit allen Funkempfängern der Generation BL220 mit 868 MHz. Damit lässt sich der Sensor problemlos in Küche, Bad oder zentrale Lüftungssysteme integrieren.

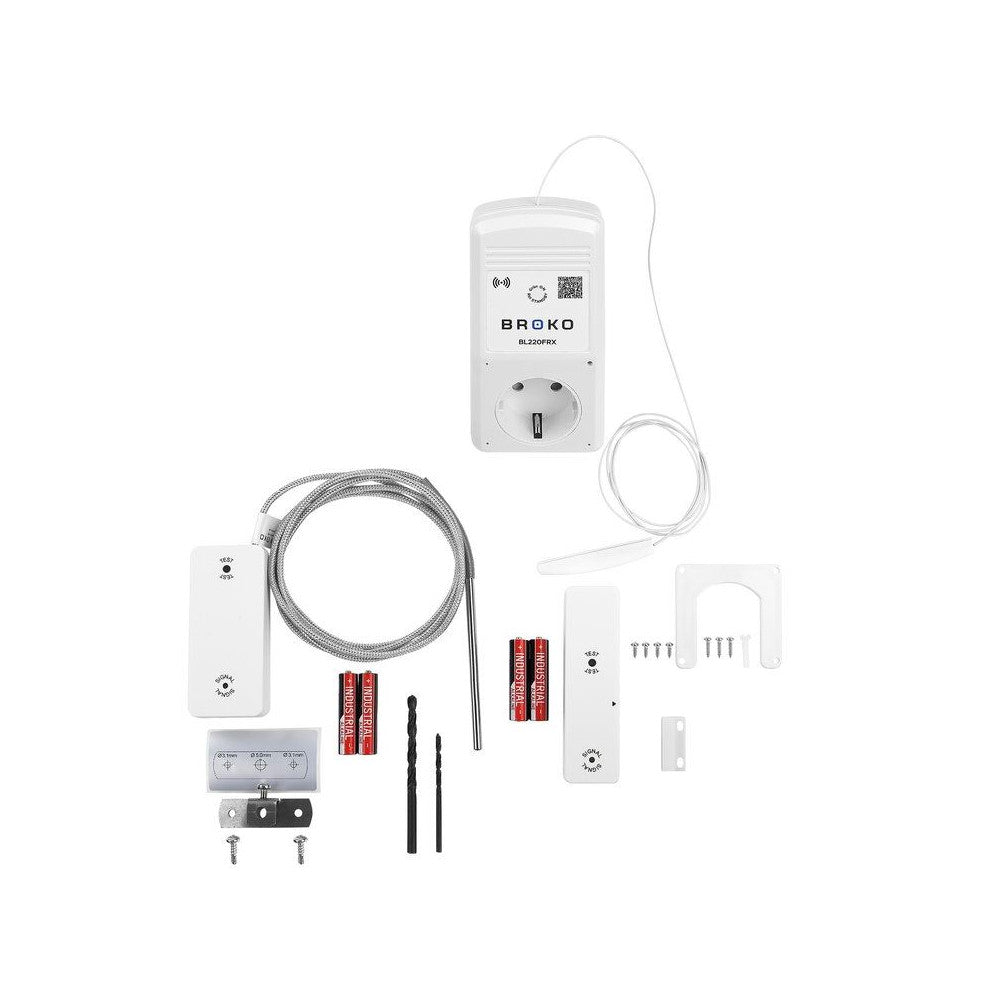

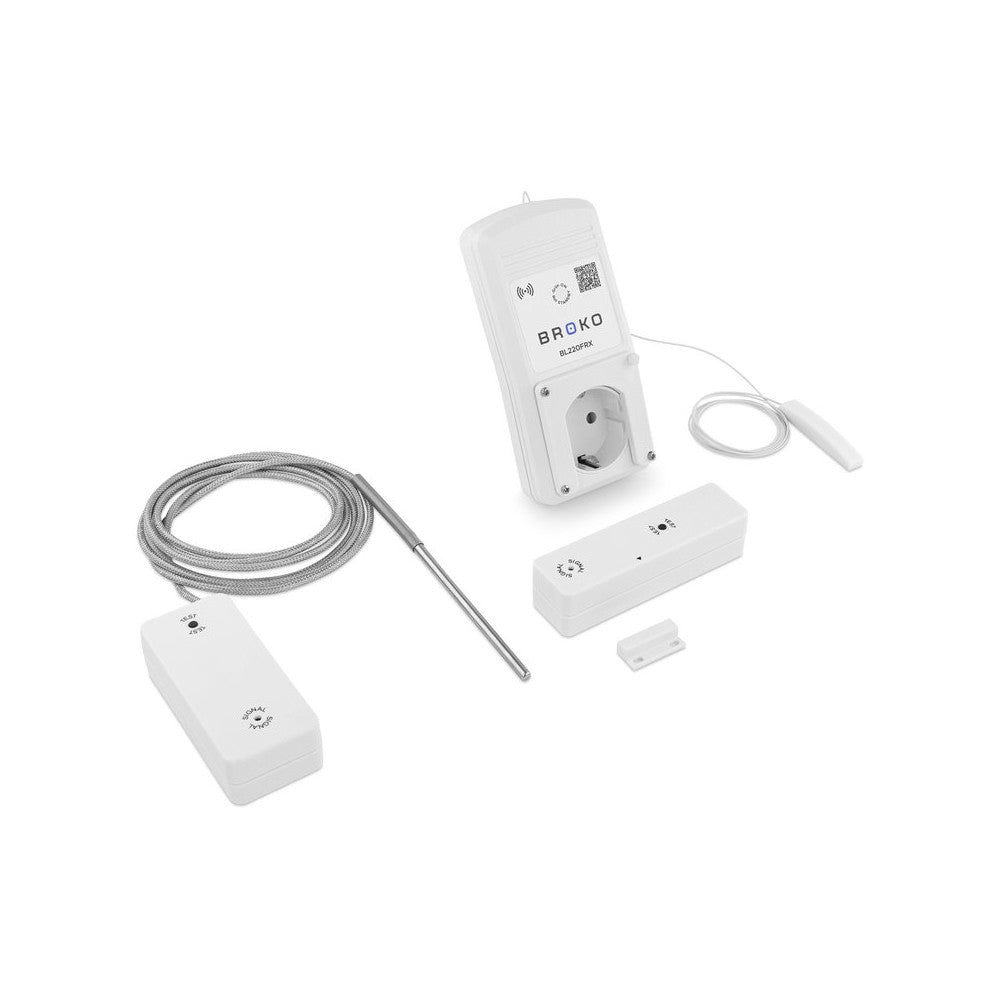

Im Standard-Lieferumfang enthalten:

• BROKO Funkempfänger inkl. Antenne - BL220FRX
• BROKO Funksender Fensterkontakt - BL220FTX
• BROKO Temperaturwächter (Temp) - BL220TEMP

Dafür steht Broko – Sicherheit, Effizienz und Komfort für Lüftungsanlagen

• seit 1994 führend in modularen, funkbasierten Sicherheitssteuerungen (Designed in Germany – Made in EU)
• Lösungen für KWL-/Lüftungsanlagen, Dunstabzugshauben, Kochfeldabzüge und Bad-/WC-Lüfter mit DIBt-Zulassung
• flexible Systemgestaltung, exakt an Situation und Kundenwünsche anpassbar
• Differenzdrucksensoren, Temperaturüberwachung und Fensterkontaktschalter für maximalen Schutz
• funkbasierte Signalübertragung reduziert Installationskosten und sorgt für komfortable Bedienung
