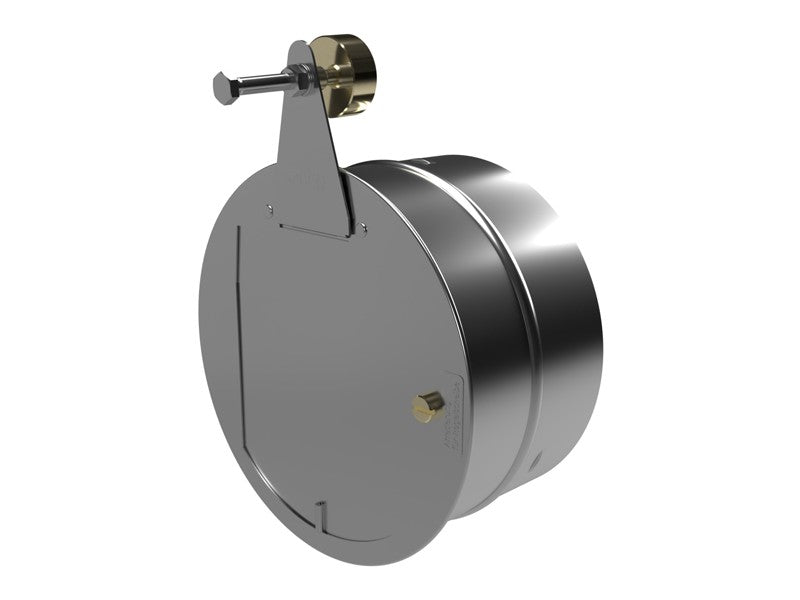

Präzisions-Zugbegrenzer, der im Abgassystem gleichmäßige Unterdruckbedingungen schafft.
oder
Ihre persönliche KW Kutzner + Weber-Kaufberatung:
Eine effiziente Heizungsanlage ist der Schlüssel zu Komfort, Kosteneinsparungen und Umweltschutz. Zugbegrenzer, auch bekannt als Nebenluftvorrichtungen, sind dabei unverzichtbare Hilfsmittel. Diese kleinen, aber äußerst wirkungsvollen Geräte optimieren den Schornsteinzug in Heizungsanlagen, was nicht nur eine gleichmäßige Verbrennung ermöglicht, sondern auch zu erheblichen Einsparungen bei den Heizkosten und zur Reduzierung schädlicher Emissionen führt. Ihre einfache Installation und vielfältigen Vorteile machen Zugbegrenzer zu einer unverzichtbaren Investition für jeden, der eine effiziente und umweltfreundliche Heizungsanlage betreiben möchte.
Zugbegrenzer, auch bekannt als Nebenluftvorrichtungen nach DIN 4795, sind Bauteile, die im Abgassystem gleichmäßige Unterdruckbedingungen schaffen. Ihre Aufgabe besteht darin, den Schornsteinzug zu regulieren, indem sie eine Klappe öffnen, wenn der Zug einen optimalen Wert überschreitet. Dadurch wird zusätzliche Luft zugeführt, um den Unterdruck zu begrenzen. Sobald der voreingestellte Wert erreicht ist, schließt sich die Klappe automatisch. Diese einfache und effektive Funktion gewährleistet eine gleichmäßige Verbrennung und ermöglicht messbare Energieeinsparungen.
Investitionen in Zugbegrenzer lohnen sich schnell durch den reduzierten Brennstoffverbrauch, was sowohl im privaten als auch im industriellen Bereich zu einfachen Möglichkeiten führt, Heizkosten zu senken. Zusätzlich wird durch die konstante Verbrennung der Schadstoffausstoß reduziert.
Die Installation erfolgt in der Regel im Rauchrohr mit einem Anschlussstück, T-Stück oder direkt in die Schornsteinwand. Diese Zugbegrenzer zeichnen sich durch höchste Regel- und Fertigungsgenauigkeit aus und verwenden ausschließlich hochwertige Materialien wie Edelstahl und Messing. Durch konstruktiv aufwendige Lösungen wie den Anschlagsdämpfer arbeiten sie äußerst geräuscharm und zuverlässig.
Modelle wie Z130, Z180 und Z150 S können mit einer Motorsteuerung erweitert oder nachgerüstet werden, um das Lüften des Schornsteins in Stillstandszeiten zu ermöglichen. Sie sind auch mit einer Überdruckklappe erhältlich, die vor ungewollten Druckschlägen, wie sie beim Anfahren des Kessels auftreten können, schützt.
Die gemäß DIN 4795 geprüften Zugbegrenzer gewährleisten kontrolliert einströmende Nebenluft, um den Schornsteinzug unabhängig von Witterungseinflüssen konstant zu halten und den Verbrennungsprozess zu optimieren. Dies trägt wesentlich zur Erhöhung der Betriebssicherheit und des Wirkungsgrades bei.
Für eine optimale Einstellung des Zugbegrenzers ist es wichtig, ihn gemäß den Angaben in der Einbauanweisung auf den "Mindest-Zugbedarf" der Feuerstätte einzustellen. Moderne Feuerstätten stellen hohe Anforderungen an die Abgasanlage, die nur durch einen konstanten Unterdruck erreicht werden können. Eine normgerechte Nebenluftvorrichtung bietet die Möglichkeit, den Schornstein unabhängig von der Betriebsweise an die Feuerstätte anzupassen und so die Energiebilanz und den Emissionsausstoß zu optimieren.
Technisch gesehen sind Nebenluftvorrichtungen an Feuerstätten, Verbindungsstücken oder Schornsteinen zulässig, solange sie sicherstellen, dass die einwandfreie Ableitung der Abgase nicht beeinträchtigt wird und die Abgase bei Stau oder Rückstrom nicht in bedrohlicher Menge austreten können.
Optional sind Zugbegrenzer mit einer Überdruckklappe erhältlich, die den Druck auf die Abgasanlage minimiert, der beim Anfahrstoß des Brenners auftritt. Die Motorsteuerung kann ebenfalls nachgerüstet werden, um die Funktionalität zu erweitern.
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anordnung | Harfe |
| Anschlussspannung | V/Hz |
| Ausbrandbeständigkeit | bis 1.000°C |
| Lebensdauer in Ladezyklen | 2 Jahre |
| EU verantw. Person | info@raab-gruppe.de |
| Lieferzeit | 1 - 3 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| General_Durchmesser | 150 mm |
| EAN | 4062852036916 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| Funkfrequenz | MHz |
| Garantie | 10 Jahre |
| GPSR-Anschrift | Frauenstraße 32, 82216 Maisach |
| GPSR-Mail | info@raab-gruppe.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Joseph Raab GmbH & Cie. KG |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| Heizkörper Heizleistung / COP (A2/W55)** | kW/COP |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Leistungskennzahl bei max.Heizleistung | NL |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Max. Anschlussleistung | kW/ Btu |
| Max Betriebsdruck | 10 bar |
| Nachfüllmenge | g/m |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | Industriell |
| Farbe | silber |
| Artikel Einheit | St |
| Gewicht | 0,64 kg |
| Einstellbereich (Zugbedarf im Unterdruck) | 10 - 35 Pa |
| max. Abgastemperatur | 400 °C |
| Anfrage | nein |
| Verpackungseinheit | VE |
