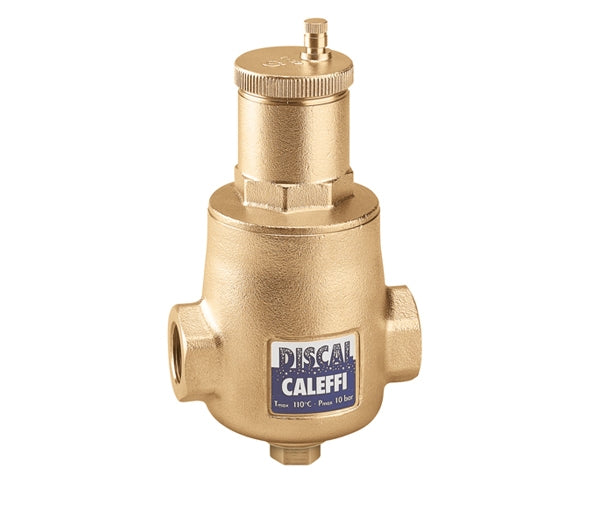

Caleffi DISCAL Mikroblasenabscheider Entlüfter mit Innengewinde Anschlüsse ¾" DN20.
oder
Ihre persönliche Caleffi-Kaufberatung:
Mikroblasenabscheider ¾" IG für waagrechte Rohrleitungen, Version mit Entleerungsstutzen ½” IG (mit Kappe).
Der Mikroblasenabscheider funktioniert nach mehreren miteinander kombinierten physikalischen Prinzipien. Der aktive Teil setzt sich aus mehreren radial angeordneten Metall-/Kunststoffnetzen (1) zusammen.
Diese Elemente erzeugen Wirbelbewegungen, die die Freisetzung der Bläschen und deren Anlegen an den Flächen begünstigen. Die Mikroblasen verbinden sich zu größeren Blasen, bis der hydrostatische Schub größer wird als die Kraft, die sie an der Struktur haften lässt. Diese Blasen steigen nach oben und werden über ein automatisches Entlüftungsventil mit Schwimmer (2) abgeschieden. Dabei spielt dank der Bauweise die Strömungsrichtung des Mediums keine Rolle.
![Funktionsweise Mikroblasenabscheider]({{media url="wysiwyg/Caleffi/Funktionsweise.jpg"}})
Die im Wasser verteilte Luftmenge ist druck- und temperaturabhängig. Den Beweis liefert das so genannte Henry-Gesetz - die hier
abgebildete Grafik gestattet eine mengenmäßige Erfassung des physikalischen Phänomens der Freisetzung der im Fluid
enthaltenen Luft.
Beispiel: erhitzt man Wasser bei einem konstanten absoluten Druck von 2 bar von 20°C auf 80°C, entspricht die von der Flüssigkeit
freigesetzte Luftmenge 18 l pro m3 Wasser. Je höher die Temperatur und je geringer der Druck, umso mehr Luft wird freigesetzt. Diese Luft findet sich in Form von Mikroblasen mit einem Durchmesser von Zehntelmillimetern. Bei Klimaanlagen findet diese kontinuierliche Bildung von winzigen Luftblasen im Wasser an ganz bestimmten Stellen statt, und zwar in den Wärmeerzeugern und den Vorrichtungen, die unter Kavitationsbedingungen arbeiten.
Die Luftbläschen bilden sich dort, wo sich hohe Geschwindigkeiten des Mediums und in der Folge ein entsprechender Druckabfall
einstellen. In der Regel sind dies die Läufer der Pumpen und die Durchlässe der Regelventile. Diese Luft- und Dampfbläschen, deren Bildung durch nicht entlüftetes Wasser begünstigt wird, können durch die Kavitation implodieren.
![Kavitationsbedingte Mikrobläschen]({{media url="wysiwyg/Caleffi/Kavitationsbedingte_Mikrobl_schen.jpg"}})
Auf Grund der hohen Temperaturen des Mediums bilden sich an den Trennflächen von Wasser und Brennkammer kontinuierlich winzige Luftbläschen. Die vom Wasser transportierte Luft sammelt sich an bestimmten Stellen des Kreislaufs und muss dort abgeführt werden. Ein Teil der Luft wird bei kühleren Flächen wieder vom Medium aufgenommen.
![Luftbläschen bei Wärmeerzeugern]({{media url="wysiwyg/Caleffi/Luftbl_schen_bei_W_rmeerzeugern.jpg"}})
| Abstand | 50 mm zu brennbaren Baustoffen |
| Anschlussspannung | Ph/V/Hz |
| Arbeitstemperatur heizen | -XX bis +XX °C |
| Arbeitstemperatur kühlen | -XX bis +XX °C |
| Ausbrandbeständigkeit | bis 1.000°C |
| General_Breite | 110 mm |
| EU verantw. Person | info@caleffi.de |
| Lieferzeit | 5 - 15 Werktage** |
| DIN EN | 1856-1 zugelassen |
| Druckklasse | N1 (bis 100 Pa) |
| EAN | 8016615043877 |
| Freistehbar | 3 m mit 2 Statischen Klemmbändern |
| GPSR-Anschrift | Daimlerstraße 3, 63165 Mühlheim |
| GPSR-Mail | info@caleffi.de |
| GPSR-Produkttyp | Bundle |
| GPSR-Referrer | Caleffi S.p.A. |
| GPSR-Hinweis | Artikel nur bestimmungsgemäß nutzen. Installation/Wartung durch Fachpersonal. Herstellerangaben & Vorschriften beachten. Bedienungsanleitung lesen. Bei Fragen Fachbetrieb kontaktieren. |
| GPSR-Link | Sicherheitsinformation |
| General_Höhe | 205 mm |
| Alle Angaben basieren auf internen Labortests | * Angabe der Prüfdaten gemessen in einem schalltotem Raum im Abstand von 1m vor und 0,8m unterhalb des Gerätes. ** Angabe der Prüfdaten gemessen unter Freifeldbedingungen am Luftaustritt im Abstand von 1m vor dem Gerät in einer Höhe von 0,5xGerätehöhe. *** Angabe der Prüfdaten gemessen in einem schalltotem Raum **** Kühlbetrieb: Innentemperatur 27°C DB / 19°C WB; Außentemperatur 35°C DB / 24°C WB ***** Heizbetrieb: Innentemperatur 20°C DB / 15°C WB; Außentemperatur 7°C DB / 6°C WB ****** Gemäß der Vorschrift EN14511 ******* Hermetisch verschlossenes System, welches fluoriertes Gas RXX, mit einem GWP von XXXX, enthält Die Größe der Elektroleitung und Absicherung muss den jeweiligen TABs des örtlichen EVU und jeweiligen nationalen und internationalen gesetzlichen Vorschriften entsprechen. |
| Kältemittel ******* | RXX / XX Kg vorgefüllt für Xm |
| Kondensatbeständig | Ja |
| Korrosionswiderstand | V3 - L50050 |
| Materialstärke außen | 0,6 mm |
| Materialstärke innen | 0,5 mm |
| Nachfüllmenge | g/m (Gilt ab XXten Meter, da Außengerät bis XX Meter vorgefüllt) |
| Prüfbedingungen | * Messung im Abstand von 2 m von der Vorderseite der Anwendung mit einem in 1 m Höhe positionierten Mikrofon. Während der Prüfung sind alle Anwendungsfunktionen, mit Ausnahme der Schwingungsfunktion (sofern vorhanden), aktiviert. |
| optimale Raumgroesse | bis ca. XX m² |
| Rohrdurchmesser Fl.-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rohrdurchmesser Gas-Seite | 1/4 Zoll / 6,35mm | 3/8 Zoll / 9,52 mm | 1/2 Zoll / 12,7mm | 5/8 Zoll / 15,88 mm | 3/4 Zoll / 19,05 mm |
| Rußbrandbeständig | Ja |
| Schutzart | IP |
| Stärke der Isolierung | 25 mm |
| Design | sonstige |
| Farbe | sonstige |
| Artikel Einheit | St |
| WEEE-Reg.-Nr. DE | 12335071 |
| Gewicht | 1,85 kg |
| Anfrage | nein |
| Verpackungseinheit | VE |
