Daikin

DAIKIN Kommunikations-Kit Typ EKEQDCB

DAIKIN-Kommunikations-Box für 0-10V Zuluftregelung oder für feste Verdampfungs- und Verflüssigungstemperaturregelung Typ: EKEQFCBA DAIKIN-Kommunikations-Box als Steuereinheit zum Anschluss externer Lüftungsgeräte zur Luftbehandlung für das Kältemittel R410A. Für die DAIKIN ERQ-A Wärmepumpen-Außeneinheiten ist die Kommunikationsbox EKEQFCBA entwickelt worden. Die DAIKIN-Kommunikations-Box ist Teil des DAIKIN Inverter Wärmepumpen-Systems, bestehend aus Inverter Wärmepumpen-Einheit ERQ, Kommunikations-Box EKEQFCBA und Expansionsventil-Kit EKEXV. (Auslegung in der DAIKIN Planungsunterlage (Verflüssiger) Kombinationstabelle beachten!) Sie dient als Steuereinheit für das DAIKIN-Wärmepumpensystem. Bestehend aus einem elektronischen Regler zur 0-10V Leistungsregelung der Zulufttemperatur oder zur Regelung über eine feste Verdampfungs- und Verflüssigungstemperatur. Folgende Regelungsarten sind mit der Kommunikationsbox EKEQFCBA möglich: W-Regelung bei EKEQFCBA: Regelung über ein 0-10V DC-Signal einer externen DDC-Regelung. Bei dieser Regelung wird entsprechend des Eingangssignals die Leistung des Außengerätes angepasst. Leistung entsprechend der Eingangsspannug im Kühlen: Stufe 1: Spannung 0,8V = Leistung 0% (Aus) Stufe 2: Spannung 2,5V = Leistung 40% = Te 13,5°C Stufe 3: Spannung 5,0V = Leistung 60% = Te 11,0°C Stufe 4: Spannung 7,5V = Leistung 80% = Te 8,5°C Stufe 5: Spannung 9,2V = Leistung 100% = Te 6,0°C Leistung entsprechend der Eingangsspannug im Heizen: Stufe 1: Spannung 0,8V = Leistung 0% (Aus) Stufe 2: Spannung 2,5V = Leistung 40% = Tc 31°C Stufe 3: Spannung 5,0V = Leistung 60% = Tc 36°C Stufe 4: Spannung 7,5V = Leistung 80% = Tc 41°C Stufe 5: Spannung 9,2V = Leistung 100% = Tc 46°C X-Regelung bei EKEQFCBA: Regelung über ein 0-10V DC-Signal einer externen DDC-Regelung. Bei dieser Reglung wird entsprechend des Eingangssignals die Verdampfungstemperatur des Außengerätes verschoben. Die X-Regelung unterscheidet sich in Bezug auf die W-Regelung in dem Punkt dass keine Verdampfungs- oder Verflüssigungstemperatur direkt angesteuert werden kann. Es ist nur möglich die Verdampfungs- oder Verflüssigungstemperatur abhängig der Eingangsspannug zu erhöhen oder abzusenken. Anpassung der Verdampfungs- bzw. Verflüssigungstemperatur: Steuerungslevel...1......2......3......4......5 KM-Temperatur...+2K......+1K......0K......-1K......-2K Spannung steigt...0V->......1,8V->...3,8V->...6,8V->...8,8-10V Spannung fällte...0V<-1,2V...<-3,2V...<-6,2V...<-8,2V...<-10V Y-Regelung bei EKEQFCBA: Eine feste vorgegebene Verdampfungs- bzw. Verflüssigungstemperatur (Kühlbetrieb -3 bis +10°C, Heizbetrieb +43 bis +49°C) kann anhand der Kabelfernbedienung eingestellt werden. Somit kann die Raumtemperatur nur indirekt über diese Parameter geregelt werden. Weiterhin sind alle notwendigen Thermistoren enthalten: - Luftansaugfühler R1T (Standardlänge 2,5 m, verlängerbar) - Flüssigkeitsfühler R2T (Standardlänge 2,5 m, auf 20 m verlängerbar) - Sauggasfühler R3T (Standardlänge 2,5 m, auf 20 m verlängerbar) Durch die mitgelieferten Leistungswiderstände kann der jeweilige Leistungsbereich des Systems eingestellt werden. Mögliche Anpassungen abweichend von der Werkseinstellung sind programmierbar mit Hilfe einer Kabelfernbedienung BRC1H519K/S/W. Zusätzlich sind noch folgende Funktionen damit möglich: Eigendiagnose, Störcodeerfassung, Störungshistorie, Informationssystem für Wartung. Technische Daten: Abmessungen Gehäuse Höhe 132 mm Breite 400 mm Tiefe 200 mm Gewicht 3,9 kg max. elektr. Verdrahtungslänge zur Wärmepumpen-Einheit ERQ 100 m zum Expansionsventil-Kit 20 m Betriebsspannung 230V/1N/50 V/Ph/Hz

DAIKIN VRV - Kommunikations-Kit zum Anschluss bauseitiger Wärmetauscher Typ: EKEQMCBA Kommunikations-Kit zum Anschluss externer Wärmetauscher für Kältemittel R410A zum Kühlen (durch Verdampfung) oder Heizen (durch Verflüssigung). Das Kommunikations-Kit ist kompatibel zu DAIKIN VRV-Außeneinheiten. Es besteht aus einem elektronischen Regler mit Stördiagnoseeinheit und Platinen zur Verarbeitung externer Signale. Das Kommunikations-Kit ist über einen Kenngrössenwiderstand an die installierte Ventilleistung anpassbar und somit universal einsetzbar. Alle Bauteile des Kommunikations-Kit sind zur Innenaufstellung geeignet. Die Montage am Gerät erfolgt bauseitig. Folgende Fühler und Expansionsventilbox sind zum Kommunikations-Kit applikationsabhängig lieferbar: Fühler: - Abluftregelung mit Kanalfühler: KANALFÜHLERKITM - Raumluftregelung: RAUMFÜHLERKITM - Wasserregelung: WASSERFÜHLERKITM - Wasserregelung mit Rohranlegerfühler: DE.ROHRFÜHLERKITM Expansionsventilbox: - EKEXV50 - EKEXV63 - EKEXV80 - EKEXV100 - EKEXV125 - EKEXV140 - EKEXV200 - EKEXV250 - EKEXV400 - EKEXV500 Das Kommunikations-Kit ist mittels DAIKIN D-III-Datenbus in DAIKIN VRV-Systeme eingebunden. Damit sind die Prozessführung, die Sicherheits- und Selbstdiagnosefunktionen des VRV Gesamtsystems gesichert. Anwendungsbereiche des Kommunikations-Kit sind der gemeinsame Betrieb von DAIKIN VRV-Inneneinheiten und - Lüftungsanlagen mit Luftkühlern bzw. Lufterhitzern (über Kältemittel) - Wärmetauscher in Standspeichern für Kalt- bzw. Warmwassererzeugung (über Kältemittel) Mikroprozessorregelung: Der Regler arbeitet als Stetigregler mit folgenden Regelkreisen. - Verdampfungstemperatur (Kühlbetrieb) bzw. Kondensationstemperatur (Heizbetrieb) - Temperatur des Kühl-/Heizmediums (Luft- bzw. Wasser) Der Regler sichert in der Basisfunktion die optimale Kältemittelfüllung des Wärmetauschers im Heiz- oder Kühlbetrieb durch Regelung nach der Verdampfungs- bzw. Kondensationstemperatur des Kältemittels. Zusätzlich wird bei Temperaturabweichung (Regelabweichung) am Kühlmedium die Kennlinie der Basisfunktion verändert. Damit wird der PID-Regelstrategie folgend die Wärmetauscherleistung stetig-gleitend der Laständerung nachgeführt. Gleichzeitig wird auf Basis der VRV Systeminternen Datenkommunikation die Leistung der Verdichter im Außengerät durch Drehzahländerung an die aktuelle Wärmetauscherleistung angepasst (vgl. VRV-Systembeschreibung). Elektronisches Expansionsventil mit Schrittmotor 2000 Pulse für exakte stetige Anpassung der Kälte-/Heiz-Geräteleistung von 40%-100%. Mögliche Anpassungen abweichend von der Werkseinstellung, wie Eigendiagnose, Störcodeerfassung, Störungshistorie, oder Informationssystem für Wartung sind programmierbar. Externe Ein- u. Ausgänge: - externe Freigabe - Störmeldung - Bereich: +16° - +32°C Technische Daten Leistungsaufnahme Nominal (Kühlen/Heizen) ca. 0,10 kW Betriebsspannung 230/1N/50 V/Ph/Hz Absicherung max. 10 A Schutzart IP 54 Abmessungen Schaltschrank ohne EKEXV und Fühler: Höhe 450 mm Breite 300 mm Tiefe 120 mm Vorgaben für bauseitigen Wärmetauscher: Wärmetauscher für Kältemittel R410A nach DIN 8964 T2/T3 für optimalen Wärmeübergang im Gegenstromprinzip, gereinigt, entölt und innen getrocknet. Wärmetauscher für Wasseranwendungen als Schichtenspeicher.

Für den Anschluss von max. 2 zusätzlichen Raumthermostaten

DAIKIN Kondensathebepumpe für FXAQ-P Typ K-KDU572EVE

Fangen Sie ganz einfach das anfallende Abtauwasser mit der Kondensatwanne auf.

Fangen Sie ganz einfach das anfallende Abtauwasser mit der Kondensatwanne auf.

Kondensatwanne für horizontalen Einbau Kondensatwanne für horizontalen Einbau

Die Daikin Begleitheizung ist eine elektrische Heizung für Kondensatwannen als Einfrierschutz des Kondenswassers.

Kondensatwannenheizung für R-32-AG Typ EKBPH140L

DAIKIN Konfigurationskabel Typ BF-R3T

Monoblocktechnologie

bis zu 70° C Vorlauftemperatur



Monoblocktechnologie

bis zu 70° C Vorlauftemperatur



Monoblocktechnologie

bis zu 70° C Vorlauftemperatur



Monoblocktechnologie

bis zu 65° C Vorlauftemperatur



Monoblocktechnologie

bis zu 65° C Vorlauftemperatur



Monoblocktechnologie

bis zu 65° C Vorlauftemperatur



Höchste Effizienz in kompakter Einheit.

Hohe Vorlauftemperatur, deshalb auch für den Betrieb von Heizkörpern geeignet.

Höchste Effizienz in kompakter Einheit.

Hohe Vorlauftemperatur, deshalb auch für den Betrieb von Heizkörpern geeignet.

Hohe Vorlauftemperatur, deshalb auch für den Betrieb von Heizkörpern geeignet.

Ohne passendes Außengerät funktioniert diese Inneneinheit nicht!

Split-Wärmepumpe

Hinweis: Zur Inbetriebnahme benötigen Sie ein DAIKIN Wärmepumpen-Außengerät!

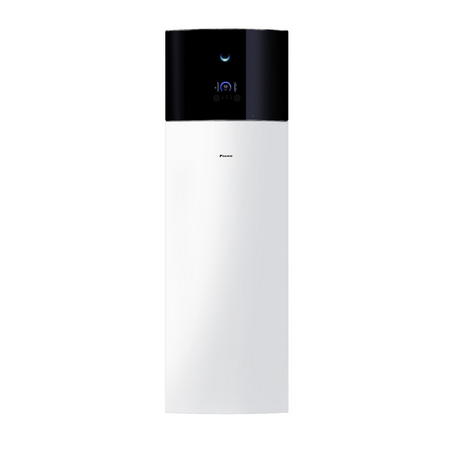

Kombigerät mit 180 Liter Speicher für Neubauten und Niedrigenergiehäuser.

Mit Kühlfunktion!

Kombigerät mit 230 Liter Speicher für Neubauten und Niedrigenergiehäuser.

Mit Kühlfunktion!
